¿Cómo Modelar una Zapata? La Clave de la Interacción

La cimentación es el alma de cualquier estructura, el punto donde la edificación se conecta con el terreno que la soporta. Dentro de los diversos tipos de cimentaciones, las zapatas son elementos fundamentales que transfieren las cargas de las columnas al suelo de manera segura. Sin embargo, su diseño y, crucialmente, su modelado, no es una tarea trivial. La clave reside en comprender la compleja interacción suelo-estructura, un fenómeno que determina cómo se distribuyen las fuerzas y cómo la zapata y el suelo se comportan conjuntamente.

A menudo, la intuición nos lleva a pensar en el suelo como un soporte inamovible, pero la realidad es que se deforma bajo carga. Esta deformación es precisamente lo que genera las reacciones que sostienen la estructura. El desafío para el ingeniero estructural es representar esta interacción de la manera más precisa posible para garantizar la seguridad, la funcionalidad y la economía del proyecto. Este artículo profundiza en las consideraciones esenciales para modelar una zapata, despejando dudas comunes y ofreciendo una perspectiva integral sobre las técnicas más utilizadas.

La Esencia de la Interacción Suelo-Estructura en Zapatas

Cuando una columna transmite una carga a una zapata, esta carga no se distribuye uniformemente si existe un momento o una excentricidad. La zapata tiende a inclinarse o rotar ligeramente, y esta rotación es una consecuencia directa de la diferente compresión que ejerce sobre el suelo. Donde la presión es mayor, el suelo se deforma más; donde es menor, se deforma menos. Es este efecto diferencial lo que genera la rotación de la zapata.

Modelar esta interacción es crucial porque afecta directamente a la distribución de esfuerzos tanto en la zapata como en la columna. Ignorar la rotación, por ejemplo, podría llevar a subestimar el momento flector en la columna o a sobreestimar la capacidad de carga de la zapata en ciertas zonas. Por ello, es vital que el modelo capture la esencia de cómo el suelo responde a las cargas aplicadas por la zapata.

El Modelo de Winkler: Una Cama de Resortes

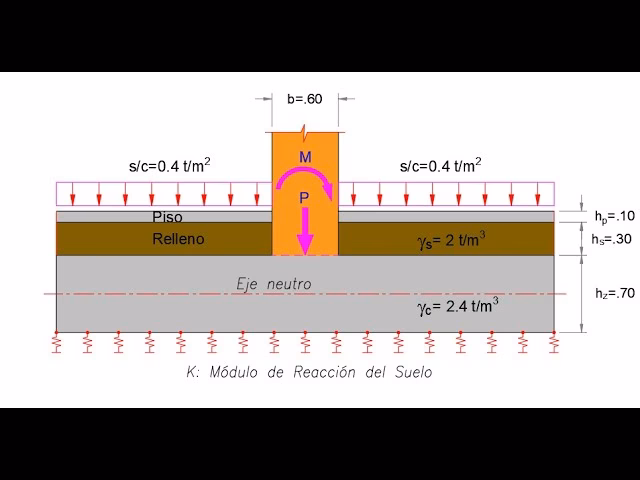

Uno de los modelos más extendidos y aceptados para representar la rigidez del suelo es el modelo de Winkler, también conocido como el modelo de la 'cama de resortes'. En este enfoque, el suelo se idealiza como una serie de resortes elásticos e independientes, distribuidos bajo la superficie de la zapata. Cada resorte solo reacciona a la presión aplicada directamente sobre él, sin transferir esfuerzos a los resortes adyacentes. La rigidez de estos resortes, conocida como el módulo de balasto o coeficiente de subrasante (Ks), representa la rigidez traslacional del suelo en la dirección vertical (eje Z).

Cuando se aplica una carga sobre la zapata, los resortes se comprimen en proporción a la presión que reciben. Si la carga es uniforme, todos los resortes se comprimen por igual. Sin embargo, si hay un momento o una carga excéntrica, algunos resortes se comprimirán más que otros, simulando la deformación diferencial del suelo. Este modelo es relativamente sencillo de implementar en software de análisis estructural y proporciona una aproximación razonable para muchas situaciones prácticas.

¿Son Necesarios los Resortes Rotacionales?

La pregunta sobre la necesidad de incluir resortes rotacionales en el modelo de una zapata es un punto de debate recurrente en la ingeniería. Algunos argumentan que, dado que la rotación de la zapata es una consecuencia de la deformación traslacional diferencial del suelo, modelar únicamente la rigidez traslacional con resortes verticales es suficiente. En este punto de vista, la rotación emerge 'naturalmente' del modelo si la rigidez traslacional del suelo se representa correctamente.

Otros, sin embargo, sostienen que para un análisis más preciso, especialmente en casos donde la excentricidad de la carga es significativa o donde la interacción rotacional es crítica (como en estructuras altas o esbeltas sometidas a fuerzas laterales importantes), la inclusión de una rigidez rotacional explícita podría ser beneficiosa. Esta rigidez rotacional, si se modela, representaría la resistencia del suelo a la inclinación de la zapata. No obstante, la determinación precisa de esta rigidez rotacional es más compleja y menos estandarizada que la determinación del módulo de balasto vertical.

La realidad es que, en la práctica común, los resortes rotacionales explícitos no son tan frecuentemente utilizados como los verticales. La mayoría de los códigos de diseño y las metodologías estándar se basan en el modelo de Winkler con resortes traslacionales. La rotación de la zapata se maneja implícitamente a través de la distribución de presiones y deformaciones verticales generadas por la excentricidad de la carga.

Modelando la Zapata: Rígida vs. Flexible

Una decisión fundamental en el modelado de zapatas es si considerarla como un elemento rígido o flexible. Esta elección tiene implicaciones significativas en la distribución de presiones sobre el suelo y en los esfuerzos internos de la zapata.

La Zapata Rígida: Una Simplificación Común

En la mayoría de los casos prácticos, especialmente para zapatas aisladas o combinadas de dimensiones moderadas, se asume que la zapata se comporta como un cuerpo rígido. Esto significa que la flexión dentro de la zapata es despreciable en comparación con la rigidez de la propia zapata y la deformación del suelo. Bajo esta suposición, la distribución de presiones bajo la zapata es lineal (o bilineal si hay levantamiento) y la zapata gira como un bloque sólido.

Para modelar una zapata rígida en software de análisis, una técnica común es utilizar un 'trecho rígido' o 'link rígido' que conecte el eje de la columna con el centroide de la zapata. Este link asegura que la columna y la zapata se muevan y roten juntas como un único elemento rígido en su conexión, mientras que la zapata en sí misma se apoya sobre los resortes traslacionales que representan el suelo. Esta modelación es adecuada cuando la relación entre la rigidez de la zapata y la rigidez del suelo es alta, lo que generalmente ocurre cuando la zapata es relativamente gruesa o de poca extensión horizontal.

La Zapata Flexible: Cuando la Deformación Importa

En contraste, las zapatas de gran extensión (como las losas de cimentación o zapatas combinadas muy largas) o aquellas con espesores relativamente pequeños pueden comportarse como elementos flexibles. En estos casos, la deformación por flexión de la propia zapata no es despreciable y afecta significativamente la distribución de presiones sobre el suelo. Aquí, la presión del suelo ya no es lineal, sino que varía de forma más compleja, adaptándose a la deformación de la zapata.

Para modelar zapatas flexibles, se requiere un enfoque más avanzado, como el uso de elementos finitos. La zapata se discretiza en una malla de elementos tipo placa o shell, y cada nodo de la malla se apoya sobre un resorte traslacional que representa el suelo subyacente. Este método permite capturar con mayor precisión los esfuerzos internos en la zapata y la distribución de presiones sobre el suelo, siendo indispensable para diseños donde la flexibilidad del elemento de cimentación es un factor dominante.

Impacto de un Modelado Preciso

La elección del modelo y la correcta implementación de la interacción suelo-estructura tienen un impacto directo en varios aspectos críticos del diseño:

• Esfuerzos Internos: Un modelo preciso garantizará que los momentos flectores y las fuerzas cortantes en la zapata y en la base de la columna se calculen correctamente, evitando el sobredimensionamiento o, peor aún, el subdimensionamiento.
• Asentamientos Diferenciales: La rotación de la zapata se traduce en asentamientos diferenciales. Un buen modelo permite predecir estos asentamientos, que son cruciales para la integridad de la estructura, especialmente en elementos sensibles como muros o acabados.
• Rigidez de la Estructura: La cimentación no es solo un soporte; es parte integral del sistema estructural. La rigidez de la cimentación (incluyendo la interacción con el suelo) influye en la respuesta global de la estructura a cargas laterales (viento, sismo), afectando los periodos de vibración y las derivas.
• Economía del Diseño: Un modelado optimizado puede conducir a un diseño más eficiente, reduciendo la cantidad de hormigón y acero sin comprometer la seguridad.

Consideraciones Adicionales y Recomendaciones Prácticas

Más allá de la elección entre resortes traslacionales o rotacionales, y zapatas rígidas o flexibles, existen otras consideraciones cruciales:

• Estudio Geotécnico: La base de cualquier modelado de cimentaciones es un estudio geotécnico exhaustivo. Sin datos fiables sobre las propiedades del suelo (tipo de suelo, estratigrafía, capacidad portante, módulo de deformación, etc.), cualquier modelo, por sofisticado que sea, carecerá de validez. El coeficiente de balasto (Ks) no es una propiedad intrínseca del suelo, sino que depende de las dimensiones de la zapata y de la profundidad, entre otros factores.
• Variabilidad del Suelo: El suelo es un material heterogéneo. Es fundamental considerar la variabilidad de sus propiedades a lo largo del emplazamiento del proyecto.
• Cargas Aplicadas: Asegurarse de que las cargas (axiales, momentos, cortantes) transmitidas por la superestructura estén correctas y representen las combinaciones de carga más críticas.
• Software de Análisis: Familiarizarse con cómo el software de análisis estructural maneja el modelado de zapatas y la interacción suelo-estructura. Algunos programas ofrecen opciones avanzadas para modelar el suelo con elementos finitos, lo que permite una representación más sofisticada que el simple modelo de Winkler.

Preguntas Frecuentes sobre el Modelado de Zapatas

1. ¿Por qué es tan importante la interacción suelo-estructura?

La interacción suelo-estructura es fundamental porque el suelo no es infinitamente rígido. Se deforma bajo carga, y esta deformación afecta la manera en que la zapata distribuye las presiones y cómo la estructura general responde. Ignorarla puede llevar a diseños inseguros o antieconómicos, ya que no se considerarían los asentamientos, la redistribución de esfuerzos o la influencia de la cimentación en la rigidez global del edificio.

2. ¿Qué es el coeficiente de balasto (Ks) y cómo se obtiene?

El coeficiente de balasto (Ks), también conocido como módulo de reacción de la subrasante, es un parámetro que representa la rigidez de un resorte por unidad de área. Se define como la presión necesaria para producir una unidad de asentamiento. Se obtiene principalmente a partir de ensayos de placa de carga en el terreno (siendo el método más directo y fiable), aunque también puede estimarse a partir de otros parámetros geotécnicos como el módulo de elasticidad del suelo y el coeficiente de Poisson, o mediante correlaciones empíricas. Es crucial que un geotecnista calificado determine este valor.

3. ¿Siempre debo modelar la zapata como flexible?

No, no siempre. Para la mayoría de las zapatas aisladas y combinadas de tamaño estándar, la suposición de zapata rígida es adecuada y conservadora. La necesidad de modelar la zapata como flexible surge cuando sus dimensiones son muy grandes (losas de cimentación, zapatas corridas extensas) o cuando el espesor es relativamente pequeño en comparación con su extensión, lo que hace que su propia flexión sea significativa y afecte la distribución de presiones. En caso de duda, un análisis preliminar puede ayudar a determinar si la flexibilidad de la zapata es relevante.

4. ¿Cómo afecta la excentricidad de la carga al modelado?

La excentricidad de la carga es un factor crítico. Cuando la carga aplicada por la columna no coincide con el centroide de la zapata, se genera un momento. Este momento, junto con la carga axial, provoca una distribución no uniforme de presiones bajo la zapata, con mayores presiones en el lado donde se inclina la zapata. Un modelado adecuado con resortes traslacionales capturará esta distribución de presiones diferenciales, lo que a su vez generará la rotación de la zapata y afectará los momentos en la base de la columna. Si la excentricidad es muy grande, parte de la zapata podría incluso levantarse del suelo, lo que debe ser considerado en el modelo.

5. ¿Puedo usar elementos 'frame' para modelar el suelo?

Sí, algunos programas de análisis estructural permiten simular el comportamiento del suelo utilizando elementos tipo 'frame' (barras) con propiedades elásticas equivalentes a los resortes traslacionales. Esta es una forma alternativa de implementar el modelo de Winkler, donde cada 'barra' representa un resorte vertical. Es una técnica equivalente al uso directo de resortes y puede ser útil en ciertos contextos de modelado, dependiendo de las capacidades del software.

Conclusión

El modelado de zapatas es un pilar fundamental en el diseño estructural. Si bien el modelo de la 'cama de resortes' (Winkler) con rigidez traslacional es una aproximación ampliamente aceptada y efectiva para la mayoría de los casos, la comprensión de sus limitaciones y la consideración de factores como la excentricidad de la carga son esenciales. La decisión de si una zapata debe ser modelada como rígida o flexible, y la profundidad con la que se aborda la interacción suelo-estructura, dependen de las características específicas del proyecto y de la sensibilidad de la estructura a los asentamientos y deformaciones.

En última instancia, un modelado preciso no solo garantiza la seguridad y la durabilidad de la estructura, sino que también optimiza el uso de materiales, lo que se traduce en diseños más eficientes y económicos. La colaboración estrecha entre ingenieros estructurales y geotécnicos es indispensable para definir los parámetros de suelo adecuados y tomar decisiones de modelado informadas, asegurando que la cimentación sea tan robusta y fiable como la estructura que soporta.
