Recalce de Zapatas: El Problema del Rasante

Las cimentaciones son, sin lugar a dudas, el alma de cualquier edificación. Son los elementos que transmiten las cargas de la estructura al terreno, garantizando su estabilidad y durabilidad. Dentro de este complejo mundo, las zapatas aisladas juegan un papel fundamental en innumerables construcciones, desde viviendas unifamiliares hasta grandes complejos industriales. Sin embargo, no están exentas de desafíos. Uno de los problemas más recurrentes y críticos que enfrentan es el relacionado con el rasante, ese nivel del terreno que interactúa directamente con la base de la estructura y que, si no se maneja adecuadamente, puede llevar a la necesidad de costosos y complejos procesos de recalce.

Comprender la interacción entre la zapata y el nivel del terreno, así como las soluciones disponibles cuando surgen problemas, es crucial para la longevidad y seguridad de cualquier edificación. Este artículo explorará en profundidad el problema del rasante en las zapatas aisladas, las técnicas de recalce más empleadas y cómo se abordan desafíos específicos como el levantamiento de una zapata.

El Desafío del Rasante en Zapatas Aisladas

El término "rasante" se refiere al nivel del terreno o a la línea de cimentación que define la relación entre la estructura y el suelo. En el contexto de las zapatas aisladas, el problema del rasante surge principalmente cuando el nivel del terreno circundante cambia, cuando hay asentamientos diferenciales o cuando se requiere una modificación estructural que implica un cambio en la altura de la cimentación existente. Estos escenarios pueden comprometer la capacidad portante de la zapata, llevando a fisuras en la estructura, inclinaciones o incluso colapsos parciales.

Los asentamientos del terreno son una causa común de problemas de rasante. Si el suelo bajo una zapata se consolida más de lo previsto o de forma desigual en diferentes puntos de la edificación, las zapatas pueden "hundirse" o asentarse de manera diferencial. Esto genera tensiones adicionales en la estructura superior, manifestándose en grietas en paredes, suelos desalineados o problemas con puertas y ventanas. Otros factores que contribuyen a este problema incluyen:

• Erosión del suelo: La acción del agua o el viento puede desplazar el material de soporte alrededor de la zapata.
• Cambios en el nivel freático: Fluctuaciones en el nivel del agua subterránea pueden afectar la capacidad de soporte del suelo.
• Aumento de cargas: Si una edificación se amplía o se le da un nuevo uso que implica un mayor peso, la zapata original podría no ser suficiente, requiriendo un recalce para ajustar su capacidad de carga y, por ende, su interacción con el rasante.
• Construcciones adyacentes: La excavación para una nueva edificación cercana puede alterar las condiciones del suelo que soportan una zapata existente.

Cuando estos problemas se presentan, es imperativo actuar. Aquí es donde entran en juego las técnicas de recalce.

Técnicas de Recalce para Zapatas Aisladas y de Medianería

El recalce de cimentaciones es el proceso de reforzar o ampliar las fundaciones existentes de una estructura para mejorar su capacidad de carga o corregir asentamientos. Existen diversas metodologías, cada una adecuada para distintos escenarios y tipos de suelos. A continuación, detallamos las técnicas más relevantes.

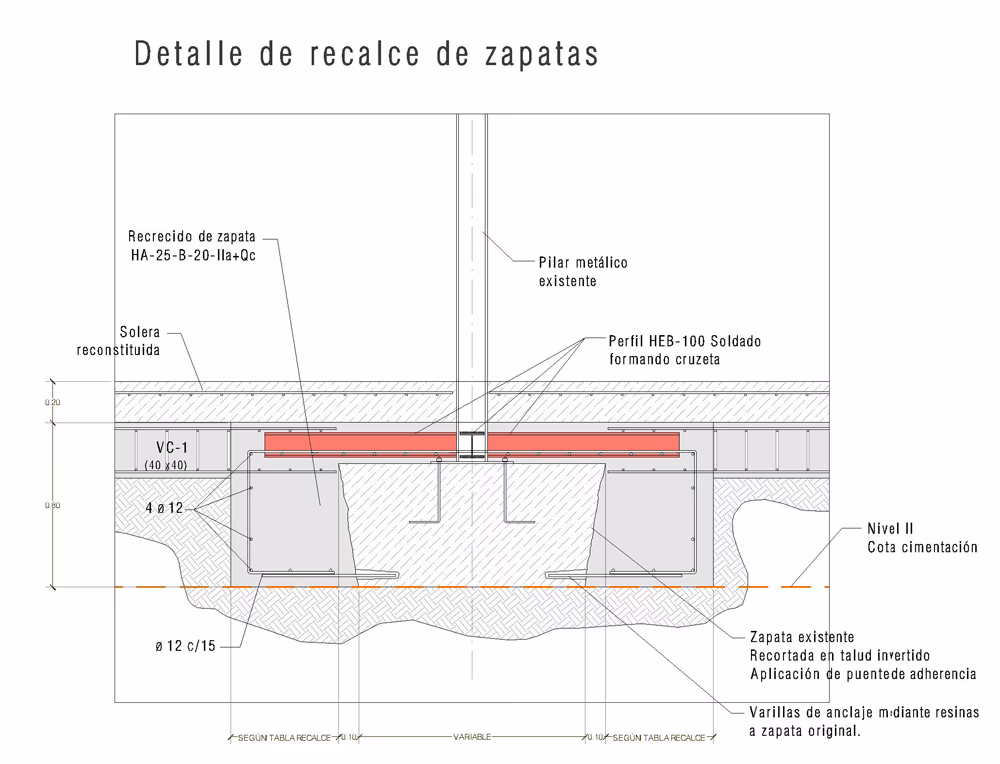

Recalce Tradicional con Vigas Centradas y Armaduras

Este método es robusto y se utiliza ampliamente para zapatas aisladas y, de manera particular, para zapatas de medianería, que comparten límite con propiedades vecinas y requieren un cuidado especial. El proceso implica una serie de pasos meticulosos:

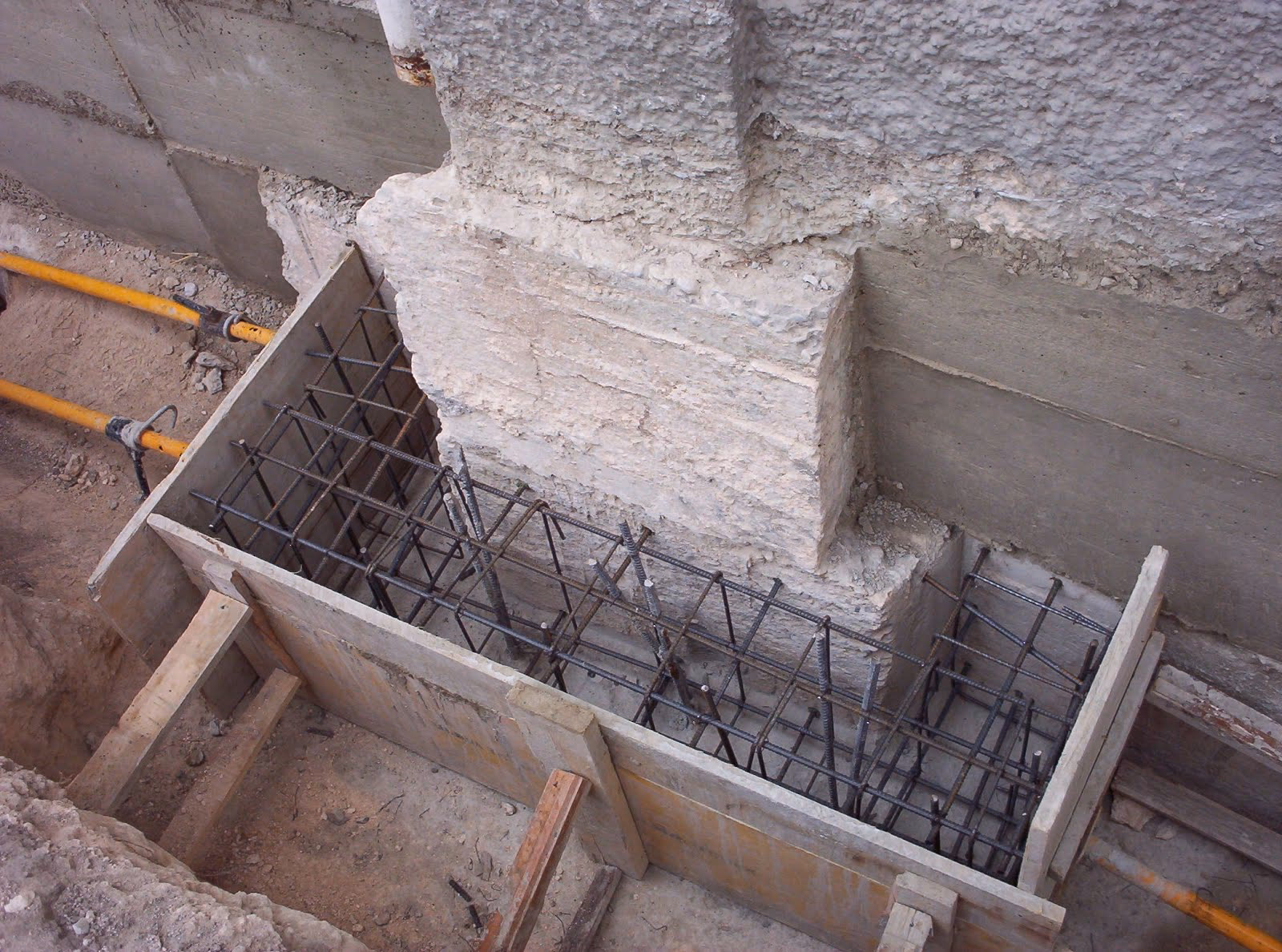

1. Excavación de Zanja Perimetral: Se realiza una excavación cuidadosa alrededor de la zapata o a lo largo de la medianería. Esta zanja permite acceder a la zapata existente y crear el espacio necesario para la nueva viga o elemento de recalce. Es fundamental asegurar la estabilidad de la excavación mediante apeos o entibaciones si el terreno lo requiere, para evitar desprendimientos y garantizar la seguridad de los trabajadores.
2. Colocación de Armadura de Rasante en Taladros Rellenos de Epoxi: Una vez expuesta la zapata, se perforan taladros en ella. Dentro de estos taladros se insertan barras de acero (la armadura de rasante), que serán la conexión entre la zapata existente y la nueva viga. Para asegurar una unión monolítica y una transferencia de carga eficiente, estos taladros se rellenan con un adhesivo epoxi de alta resistencia. El epoxi no solo fija la armadura, sino que también protege el acero de la corrosión y garantiza la adherencia química y mecánica.
3. Encofrado y Armado de la Viga Centradora: Se procede a construir el encofrado, que es el molde temporal para la nueva viga. Dentro de este encofrado, se coloca el armado de acero correspondiente a la viga centradora. Esta viga tiene la función crítica de distribuir las cargas de la estructura a la zapata existente y, si aplica, a las nuevas ampliaciones de la cimentación. Su diseño depende de los cálculos estructurales específicos para el recalce.
4. Anclaje del Armado de Negativos sobre la Zapata: En puntos estratégicos, especialmente donde la nueva viga se une a la zapata o a otros elementos estructurales, se ancla el armado de negativos. Este refuerzo es esencial para resistir los momentos de flexión negativos (tensiones que tienden a abrir las uniones en la parte superior) y asegurar la continuidad estructural.
5. Pintado con Epoxi de las Superficies de Unión: Antes del hormigonado, las superficies de la zapata existente que entrarán en contacto con el nuevo hormigón de la viga se pintan con una capa de resina epoxi. Esta capa actúa como un puente de adherencia, mejorando significativamente la unión entre el hormigón viejo y el nuevo, lo cual es vital para la integridad estructural del conjunto recalzado.
6. Hormigonado del Conjunto: Finalmente, se vierte el hormigón en el encofrado, cubriendo toda la armadura y formando la nueva viga centradora. Es fundamental asegurar un buen vibrado del hormigón para eliminar burbujas de aire y garantizar su compacidad. Posteriormente, se procede al curado del hormigón, un proceso esencial para que alcance su resistencia de diseño.

Recalce Mediante Inyección de Resinas

Una alternativa moderna y menos invasiva al recalce tradicional es la inyección de resinas expansivas. Esta técnica ha ganado popularidad por su rapidez y menor impacto en la edificación y sus ocupantes. Consiste en inyectar una resina líquida, que reacciona y se expande al entrar en contacto con el suelo o el agua, directamente bajo la zapata o en el terreno circundante.

La expansión de la resina compacta y consolida el suelo, aumentando su capacidad portante. Además, en casos donde se necesita levantar una zapata (como el ejemplo de 40-45 mm), la expansión controlada de la resina puede utilizarse para elevar la estructura con una precisión milimétrica, monitoreada en tiempo real con equipos láser. Las ventajas incluyen:

• Mínima invasión: Solo requiere pequeñas perforaciones.
• Rapidez: El proceso es mucho más rápido que el tradicional.
• Limpieza: No genera grandes volúmenes de escombros.
• Control de elevación: Permite un ajuste muy preciso del nivel.
• Consolidación del suelo: Mejora las propiedades mecánicas del terreno.

Sin embargo, su aplicabilidad depende del tipo de suelo; es más efectiva en suelos granulares o cohesivos de baja plasticidad.

Comprendiendo la Presión en las Zapatas: Un Caso Práctico

Para ilustrar la importancia de la capacidad portante y la necesidad de recalces, consideremos un caso práctico. Imaginemos una zapata cuadrada de 4 metros de lado y 1 metro de canto (espesor). Esta zapata está enterrada, cubierta por 30 cm de suelo y 50 cm de grava, formando un forjado sanitario. La zapata está sometida a una presión de 60 KPa (kilopascales), que ya incluye el peso propio del hormigón. Además, necesitamos levantarla entre 40 y 45 mm (milímetros).

Primero, entendamos la presión. 60 KPa significa 60 kilonewtons por metro cuadrado (kN/m²). Dado que la zapata tiene un área de 4m x 4m = 16 m², la carga total que soporta esta zapata es de 60 kN/m² * 16 m² = 960 kN. Para ponerlo en perspectiva, 960 kN equivalen aproximadamente a 96,000 kilogramos o 96 toneladas métricas. Es una carga considerable que la zapata debe transmitir al terreno de manera segura.

La necesidad de levantar la zapata entre 40 y 45 mm es un indicativo claro de un problema de asentamiento o de una necesidad de realineación estructural. Un desplazamiento de casi 5 centímetros es significativo y puede causar serios problemas en la edificación. Aquí es donde la inyección de resinas brilla, permitiendo elevar la zapata de manera controlada y precisa, sin la necesidad de excavaciones masivas o de interrumpir completamente el uso del edificio.

El hecho de que la zapata esté cubierta por suelo y grava es relevante porque estos materiales añaden una sobrecarga al sistema y afectan la distribución de las presiones en el terreno. La presión de 60 KPa ya incluye el peso del propio hormigón de la zapata, lo que simplifica los cálculos de carga aplicada al suelo.

Factores Clave a Considerar Antes de un Recalce

Antes de embarcarse en cualquier proyecto de recalce, es fundamental llevar a cabo una evaluación exhaustiva. La improvisación en este tipo de obras puede tener consecuencias catastróficas. Los factores clave incluyen:

• Estudio Geotécnico Detallado: Es imprescindible conocer las propiedades del suelo bajo la cimentación. Un estudio geotécnico determinará la capacidad portante del terreno, la presencia de niveles freáticos, la estratigrafía del suelo y otros parámetros que influirán en la elección y diseño del método de recalce.
• Análisis Estructural Completo: Un ingeniero estructural debe evaluar la integridad de la estructura existente, las cargas que soporta, la magnitud y causa de los asentamientos, y diseñar la solución de recalce más adecuada. Esto incluye el dimensionamiento de las nuevas armaduras y vigas.
• Consulta con Expertos: Siempre se debe recurrir a empresas especializadas y profesionales con experiencia en recalce de cimentaciones. Ellos podrán asesorar sobre la mejor técnica, los materiales a utilizar y garantizar la correcta ejecución de los trabajos.
• Monitoreo: Durante y después del recalce, es recomendable implementar sistemas de monitoreo para verificar la estabilidad de la estructura y asegurar que los asentamientos se han detenido o corregido adecuadamente.
• Drenaje: Asegurar un buen sistema de drenaje alrededor de la cimentación es vital para prevenir futuros problemas relacionados con la humedad y las fluctuaciones del nivel freático.

Comparativa de Técnicas de Recalce

Para facilitar la comprensión, presentamos una tabla comparativa entre las dos técnicas de recalce principales:

Preguntas Frecuentes sobre el Recalce de Zapatas

¿Cuándo es realmente necesario un recalce de cimentaciones?

Un recalce se vuelve necesario cuando se observan signos de inestabilidad en la estructura, como grietas significativas y progresivas en paredes, desniveles en suelos, dificultad para abrir y cerrar puertas o ventanas, o si un estudio estructural y geotécnico determina que la cimentación existente no es adecuada para las cargas actuales o futuras, o si hay asentamientos excesivos o diferenciales.

¿Cuánto tiempo se tarda en realizar un recalce?

El tiempo de ejecución varía enormemente según el método y la complejidad del proyecto. Un recalce tradicional con vigas y hormigón puede llevar semanas o incluso meses, debido a los tiempos de excavación, encofrado, hormigonado y curado. Por otro lado, un recalce mediante inyección de resinas puede completarse en cuestión de días, o incluso horas, para proyectos de menor envergadura.

¿Es seguro el recalce con inyección de resinas?

Sí, el recalce con inyección de resinas es un método seguro y eficaz, siempre y cuando sea realizado por empresas especializadas con personal cualificado y con experiencia. La clave está en el control preciso de la cantidad y la presión de la resina inyectada, monitoreando constantemente la elevación de la estructura para evitar sobre-elevaciones.

¿Cuál es el costo aproximado de un recalce de zapata?

El costo de un recalce es altamente variable y depende de múltiples factores: el tipo de suelo, la magnitud del problema, el método de recalce elegido, el tamaño y número de zapatas afectadas, la accesibilidad al sitio y la complejidad logística. Es imprescindible solicitar un presupuesto detallado tras una inspección y un estudio técnico.

¿Se puede vivir en la edificación mientras se realiza el recalce?

En muchos casos de recalce por inyección de resinas, sí es posible que los ocupantes permanezcan en la edificación, ya que el proceso es menos disruptivo y no genera grandes obras. Sin embargo, en un recalce tradicional que implica grandes excavaciones y obras de hormigón, a menudo es necesario desalojar la propiedad o al menos restringir el acceso a ciertas áreas por razones de seguridad y logística.

Prevención y Mantenimiento de Cimentaciones

La mejor estrategia contra los problemas de rasante y la necesidad de recalces es la prevención. Un diseño de cimentaciones adecuado desde el inicio, basado en un estudio geotécnico exhaustivo, es fundamental. Además, un buen sistema de drenaje alrededor de la edificación para controlar la humedad del suelo y evitar la erosión es crucial. Realizar inspecciones periódicas y abordar cualquier signo temprano de asentamiento o daño estructural puede evitar que los problemas escalen a un punto donde un recalce sea inevitable.

En resumen, el problema del rasante en las zapatas aisladas es un desafío crítico que puede comprometer la estabilidad de cualquier estructura. Afortunadamente, existen soluciones eficaces como el recalce tradicional con vigas y armaduras, y la innovadora inyección de resinas. La elección del método dependerá de un análisis técnico riguroso que considere la naturaleza del problema, las características del suelo y las particularidades de la edificación. Ante cualquier indicio de problemas en sus cimentaciones, la consulta con profesionales especializados es el primer y más importante paso para asegurar la seguridad y la durabilidad de su patrimonio.
