El Relleno Ideal para Zapatas y Muros

En el fascinante mundo de la ingeniería civil y la construcción, pocos elementos son tan fundamentales y, a la vez, tan subestimados como el relleno adecuado para zapatas y muros de contención. Lejos de ser una simple capa de tierra, el material de relleno es un componente estructural crítico que determina la longevidad, la seguridad y el rendimiento de cualquier edificación o estructura de retención. Elegir el tipo de relleno incorrecto o aplicarlo de manera deficiente puede conducir a problemas graves como asentamientos diferenciales, fisuras en la estructura, o incluso fallas catastróficas. Por ello, comprender la ciencia detrás del relleno es indispensable para garantizar la estabilidad y funcionalidad de nuestras obras.

¿Qué es una Zapata en Construcción?

Antes de adentrarnos en los detalles del relleno, es crucial entender qué es una zapata en el contexto de la construcción. Una zapata es un tipo de cimentación superficial que se encarga de transmitir las cargas de una estructura (como una columna o un muro) al terreno de apoyo. Es el primer punto de contacto entre la edificación y el suelo, distribuyendo el peso sobre una superficie mayor para evitar que la presión sobrepase la capacidad portante del terreno. Su diseño y ejecución correctos son vitales para la seguridad de toda la construcción.

La Importancia Crítica del Relleno para Zapatas y Muros

El material de relleno alrededor de una zapata o detrás de un muro de contención no es un mero volumen para ocupar espacio. Su función es múltiple y esencial:

• Soporte Estructural: Proporciona un apoyo lateral a la cimentación o al muro, ayudando a resistir las presiones horizontales y a mantener su posición.
• Drenaje: Facilita el desalojo del agua, evitando la acumulación de presión hidrostática y la saturación del suelo, que podría reducir su capacidad portante y provocar inestabilidad. Un buen drenaje es vital.
• Prevención de Asentamientos: Un relleno bien compactado minimiza los asentamientos futuros de la estructura, que podrían causar daños significativos.
• Aislamiento y Protección: Protege la cimentación de factores externos como la erosión, los ciclos de congelación-descongelación y las variaciones de temperatura.

Tipos de Muros de Retención y su Relación con el Relleno

El tipo de muro de retención influye directamente en las consideraciones para su relleno, ya que cada uno interactúa con el suelo de manera diferente. Los muros de retención se diseñan para contener masas de suelo y soportar las presiones laterales que estas ejercen. Los tipos más comunes incluyen:

• Muros de Gravedad: Dependen principalmente de su propio peso para resistir el empuje del suelo. Suelen ser voluminosos y construidos con materiales pesados como hormigón en masa, piedra o mampostería. El relleno detrás de estos muros debe ser granular para minimizar la presión lateral y facilitar el drenaje, permitiendo que el peso del muro sea el factor dominante de estabilidad.
• Muros de Semi-gravedad: Combinan el peso del muro con una pequeña cantidad de acero de refuerzo. Son más esbeltos que los muros de gravedad puros, pero aún dependen en gran medida de su masa. El diseño del relleno es similar al de los muros de gravedad, buscando reducir la carga horizontal sobre la estructura.
• Muros Voladizo (o en Cantilever): Son los más comunes en la ingeniería moderna. Utilizan una losa vertical (el fuste) unida a una base horizontal (la zapata). La estabilidad se logra mediante el peso del suelo sobre la zapata y el refuerzo de acero. Para estos muros, la calidad del relleno detrás del fuste es absolutamente crítica, ya que un relleno inadecuado puede generar presiones excesivas que el muro no está diseñado para soportar, o comprometer su capacidad de volteo y deslizamiento.

Independientemente del tipo de muro, la meta es siempre la misma: reducir las fuerzas que actúan sobre la estructura y maximizar las fuerzas resistentes, siendo el relleno un jugador clave en ambos aspectos.

Fuerzas Involucradas en los Muros de Retención

Comprender las fuerzas que actúan sobre un muro de contención es fundamental para seleccionar el relleno adecuado. Estas fuerzas son dinámicas y pueden variar significativamente según el tipo de suelo, la presencia de agua y la carga externa:

• Fuerzas Gravitatorias: Son el peso propio del muro y el peso del suelo que se encuentra directamente sobre la zapata del muro voladizo. Estas fuerzas son estabilizadoras, ya que contribuyen a la resistencia al volteo y al deslizamiento. Un diseño adecuado del muro y su zapata busca maximizar estas fuerzas.
• Presión Lateral del Suelo (Empuje Activo): Es la fuerza horizontal ejercida por el suelo contenido detrás del muro. Esta es la principal fuerza desestabilizadora que el muro debe contrarrestar. La magnitud de esta presión depende de varios factores, incluyendo el tipo de suelo (ángulo de fricción interna, cohesión), su densidad, la inclinación del talud, la presencia de sobrecargas y, crucialmente, la presencia de agua. Los suelos finos y saturados ejercen una presión lateral mucho mayor que los suelos granulares bien drenados.
• Resistencia del Suelo (Capacidad Portante): Es la capacidad del suelo debajo de la zapata para soportar las cargas verticales transmitidas por el muro sin fallar por corte o sufrir asentamientos excesivos. Un relleno adecuado en la base del muro puede mejorar la distribución de cargas y la resistencia del suelo.

Además de estas fuerzas, la presión hidrostática (debido al agua acumulada) puede ser una fuerza desestabilizadora considerable si el drenaje es deficiente. Por eso, el control del agua es un pilar fundamental en el diseño y construcción de muros de contención.

Propiedades Clave del Material de Relleno Ideal

El “mejor” relleno no es un material único, sino aquel cuyas propiedades se adaptan óptimamente a las necesidades del proyecto y a las condiciones del sitio. Sin embargo, existen características generales que definen un relleno de alta calidad:

• Granularidad: Los materiales granulares, como arenas y gravas, son preferibles. Tienen un buen ángulo de fricción interna, lo que significa que el suelo se sostiene mejor por sí mismo y ejerce menos presión lateral sobre el muro.
• Permeabilidad: Alta permeabilidad es esencial para permitir que el agua percole y se drene rápidamente, evitando la acumulación de presión hidrostática.
• No Cohesivo: Los suelos cohesivos (arcillas y limos) retienen agua, son susceptibles a la expansión y contracción por cambios de humedad, y ejercen mayores presiones laterales. Deben evitarse como relleno directo detrás de muros.
• Baja Plasticidad: Materiales con baja plasticidad son menos propensos a cambios volumétricos significativos debido a la humedad.
• Libre de Material Orgánico: La materia orgánica se descompone con el tiempo, lo que puede provocar asentamientos y generar gases.
• Compactabilidad: Debe ser un material que pueda compactarse eficientemente para alcanzar una densidad uniforme y estable.

Tipos de Relleno: Lo Que Sí y Lo Que No

Materiales de Relleno Preferidos:

• Grava (Piedra Triturada): Excelente permeabilidad y alto ángulo de fricción. Reduce drásticamente la presión lateral. Ideal para zonas de alto drenaje.
• Arena Gruesa: Buena permeabilidad y propiedades de fricción. Fácil de compactar.
• Mezclas de Arena y Grava (Suelo Granular Bien Graduado): Ofrecen un buen equilibrio entre permeabilidad y capacidad de soporte. Son muy comunes y eficaces.
• Materiales Drenantes Específicos: En algunos casos, se utilizan materiales como geocompuestos drenantes o agregados ligeros para mejorar la capacidad de drenaje y reducir el peso del relleno.

Materiales a Evitar o Usar con Precaución:

• Arcillas y Limos (Suelos Cohesivos): Retienen agua, son susceptibles a hinchamiento por heladas y ejercen grandes presiones laterales. Su uso directo detrás de muros es desaconsejable, a menos que sean muy bien drenados y no estén sujetos a saturación. Si se usan, deben ser compactados con extremo cuidado y en capas muy delgadas.
• Suelos Orgánicos (Turbas, Topsoil): Contienen materia vegetal en descomposición, lo que lleva a asentamientos significativos a largo plazo. Nunca deben usarse como relleno estructural.
• Escombros de Construcción Mixtos: A menos que estén clasificados y libres de materiales orgánicos o contaminantes, su uso es riesgoso debido a la heterogeneidad de sus propiedades.

El Papel Crucial del Drenaje en el Relleno

La acumulación de agua detrás de un muro de contención es uno de los mayores peligros. El agua saturada aumenta significativamente la presión lateral sobre el muro (presión hidrostática), lo que puede llevar a su falla por deslizamiento o volteo. Un buen sistema de drenaje, en conjunto con un relleno adecuado, es indispensable:

• Relleno Granular: El uso de arena o grava como relleno principal permite que el agua percole fácilmente hacia el sistema de drenaje.
• Tubos de Drenaje (Drenes Franceses): Tuberías perforadas envueltas en geotextil e instaladas en la base del muro, detrás del relleno, para recolectar y evacuar el agua.
• Barbacanas (Weep Holes): Aberturas en la cara del muro que permiten la salida del agua. Son menos efectivos que los drenes subterráneos y pueden causar erosión superficial.
• Geotextiles: Telas permeables que separan el relleno granular del suelo natural adyacente, evitando que las partículas finas obstruyan el sistema de drenaje.

La combinación de un relleno permeable y un sistema de drenaje eficaz es la mejor defensa contra los efectos perjudiciales del agua.

Técnicas de Instalación y Compactación del Relleno

No basta con elegir el material correcto; la forma en que se instala y se compacta es igualmente vital. Una compactación inadecuada puede resultar en asentamientos futuros, lo que comprometería la estabilidad del muro o la zapata.

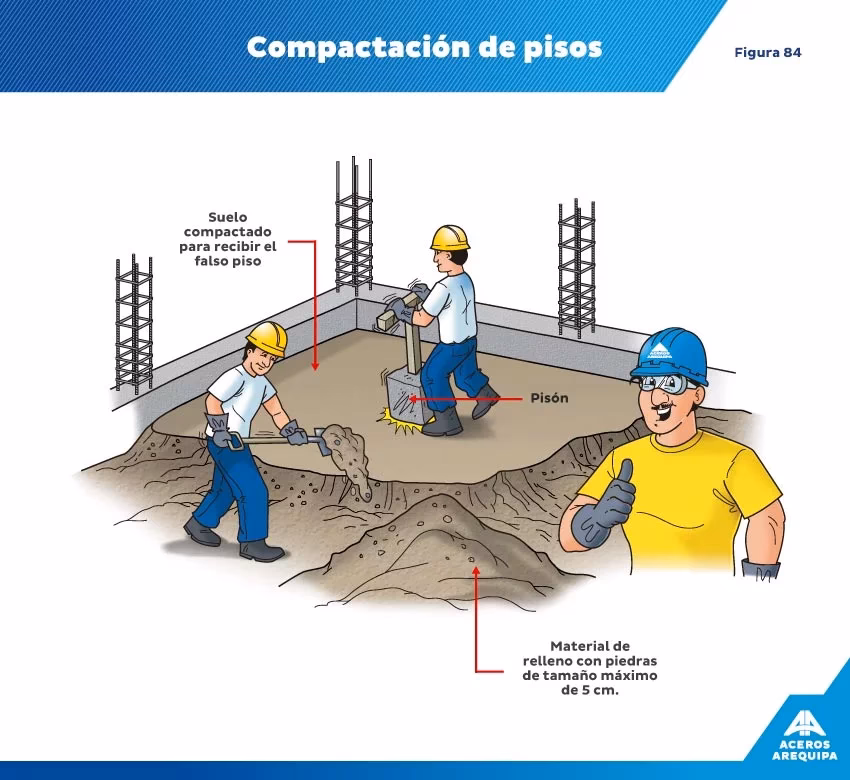

• Relleno en Capas (Lifts): El material debe colocarse en capas delgadas (típicamente de 15 a 30 cm de espesor, dependiendo del equipo de compactación). Esto permite una compactación uniforme y efectiva en toda la masa del relleno.
• Humedad Óptima: La compactación es más eficiente cuando el suelo se encuentra en su contenido de humedad óptimo. Demasiada agua o muy poca puede dificultar la obtención de la densidad deseada.
• Equipo de Compactación: Se utilizan diferentes tipos de equipos según el material y el espacio, como compactadores vibratorios, rodillos lisos o de pata de cabra, y planchas vibratorias.
• Pruebas de Densidad: Es fundamental realizar pruebas de densidad en campo (como el ensayo de cono de arena o densímetro nuclear) para verificar que se ha alcanzado el porcentaje de compactación especificado en el diseño (generalmente entre el 90% y el 95% de la densidad máxima Proctor).

La supervisión de un ingeniero geotécnico durante esta fase es altamente recomendable para asegurar que se cumplan las especificaciones.

Factores a Considerar al Elegir el Relleno

La elección del relleno se basa en una combinación de factores técnicos, económicos y logísticos:

• Condiciones del Suelo Existente: Las propiedades del suelo in situ influirán en la elección del material de relleno y en la necesidad de sistemas de drenaje adicionales.
• Cargas de Diseño: La magnitud de las cargas que el muro o la zapata deben soportar afectará la rigidez y la resistencia necesarias del relleno.
• Condiciones Climáticas: En regiones con ciclos de congelación-descongelación, es crucial usar materiales no susceptibles a la expansión por heladas. En zonas lluviosas, el drenaje es aún más crítico.
• Disponibilidad y Costo: A menudo, el material más adecuado técnicamente puede ser costoso o difícil de conseguir. Se busca un equilibrio entre la ingeniería y la viabilidad económica, priorizando siempre la seguridad.
• Regulaciones Locales: Las normativas de construcción pueden especificar tipos de materiales o porcentajes de compactación mínimos.

Errores Comunes a Evitar

• Uso de Materiales Inadecuados: Rellenar con arcilla, limos orgánicos o escombros sin clasificar es una receta para el desastre.
• Falta de Compactación: No compactar adecuadamente el relleno conduce a asentamientos futuros y pérdida de soporte.
• Ignorar el Drenaje: No instalar o mantener un sistema de drenaje eficaz permite la acumulación de agua, aumentando drásticamente la presión sobre la estructura.
• Relleno Irregular: Depositar el material de manera desigual o en capas demasiado gruesas impide una compactación uniforme.
• No Considerar la Expansión por Heladas: En climas fríos, usar materiales susceptibles a la expansión por congelación del agua puede dañar gravemente la estructura.

Tabla Comparativa de Materiales de Relleno

Conclusión

El relleno de zapatas y muros de contención es una fase de la construcción que exige conocimiento técnico y atención meticulosa. La elección del material adecuado, su correcta instalación y una compactación rigurosa son pilares fundamentales para la durabilidad y la estabilidad de la estructura. Ignorar estos principios no solo pone en riesgo la inversión, sino también la seguridad de las personas. Siempre es recomendable contar con la asesoría de profesionales en geotecnia e ingeniería civil para asegurar que el relleno cumpla con los estándares más altos de calidad y seguridad.

Preguntas Frecuentes (FAQs)

¿Puedo usar cualquier tipo de suelo excavado para rellenar una zapata o muro?

No, definitivamente no. El suelo excavado (especialmente si es arcilloso, limoso o contiene materia orgánica) rara vez es adecuado como relleno estructural. Los materiales de relleno deben cumplir con especificaciones técnicas rigurosas en cuanto a granulometría, plasticidad y permeabilidad para garantizar la estabilidad y el drenaje adecuado de la estructura. Usar material inapropiado es un error común que puede llevar a problemas graves.

¿Por qué es tan importante el drenaje detrás de un muro de contención?

El drenaje es crucial porque el agua acumulada detrás de un muro ejerce una presión hidrostática considerable, que se suma a la presión lateral del suelo. Esta presión adicional puede ser lo suficientemente grande como para desestabilizar el muro, provocando su deslizamiento, volteo o incluso colapso. Un buen sistema de drenaje (junto con un relleno permeable) asegura que el agua se evacúe rápidamente, evitando esta peligrosa acumulación de presión.

¿Qué sucede si el relleno no se compacta adecuadamente?

Si el relleno no se compacta a la densidad requerida, el suelo tendrá vacíos y una estructura suelta. Con el tiempo, bajo el peso de la estructura o por la acción del agua, este material se asentará, lo que puede provocar asentamientos diferenciales en la zapata o deformaciones en el muro. Esto a su vez puede causar fisuras en la estructura, pérdida de funcionalidad e incluso fallas estructurales. La compactación adecuada es vital para la estabilidad a largo plazo.

¿Qué es la presión lateral del suelo y cómo afecta al muro?

La presión lateral del suelo es la fuerza horizontal que el suelo contenido ejerce sobre la cara posterior de un muro de contención. Esta presión intenta empujar el muro hacia adelante. Su magnitud depende de las propiedades del suelo (como su ángulo de fricción interna y cohesión), su densidad y la presencia de agua. Un relleno granular y bien drenado minimiza esta presión, mientras que un suelo arcilloso saturado puede generar fuerzas muy elevadas que el muro debe resistir.

¿Cuál es el material de relleno más recomendado para muros de contención?

El material más recomendado para el relleno estructural detrás de muros de contención es un material granular, como la grava, la arena gruesa o una mezcla bien graduada de arena y grava. Estos materiales ofrecen un excelente drenaje, un alto ángulo de fricción interna (lo que reduce la presión lateral sobre el muro) y son fáciles de compactar para lograr una densidad estable. Siempre se busca un material que minimice la presión sobre el muro y facilite el desalojo del agua.
