La Importancia de un Buen Apoyo: Consistencia del Suelo

Así como un buen calzado proporciona el soporte necesario para nuestros pasos, la solidez del terreno es el pilar fundamental sobre el que se asienta cualquier construcción. La determinación de la consistencia o dureza de los suelos no es un mero detalle técnico, sino una etapa crítica y obligatoria en la planificación de obras de importancia, especialmente cuando el subsuelo es desconocido. No es prudente ni seguro inferir la resistencia y el comportamiento de un suelo basándose en las características de otro, por muy cercanos que se encuentren geográficamente. Cada terreno tiene su propia 'personalidad' y requiere un análisis particular para garantizar la estabilidad y durabilidad de lo que sobre él se edifique.

Este artículo explorará las pautas indicativas del comportamiento probable de diversos tipos de suelos. Sin embargo, es imperativo subrayar que esta información tiene un propósito meramente ilustrativo y bajo ninguna circunstancia exime la obligatoriedad de realizar los correspondientes estudios de suelos profesionales, especialmente en los casos de grandes proyectos o terrenos de características inciertas. La seguridad de una estructura comienza mucho antes de ver los primeros ladrillos, se inicia en la profundidad del suelo.

La Importancia de un Estudio de Suelos Detallado

En el ámbito de la ingeniería civil y la construcción, el estudio del suelo es una fase preliminar que no puede ser subestimada. Es una investigación geológica y geotécnica exhaustiva que permite conocer las propiedades físicas y mecánicas del terreno donde se pretende cimentar una estructura. Cuando se proyecta una construcción de características especiales o de gran envergadura, o cuando el subsuelo de la zona no ha sido previamente estudiado o es incierto, este análisis se convierte en una obligación. La naturaleza del suelo es heterogénea y compleja; factores como su origen, composición, el tamaño de sus partículas, su grado de compactación y la presencia de agua subterránea influyen directamente en su capacidad para soportar cargas y su comportamiento ante diversas solicitaciones.

Deducir la resistencia o el comportamiento de un suelo a partir de las características de un terreno colindante es una práctica riesgosa. A pesar de la proximidad, las condiciones del subsuelo pueden variar drásticamente en distancias cortas, presentando estratos de diferente naturaleza, densidades o niveles freáticos. Un estudio de suelos adecuado no solo identifica la composición del terreno, sino que también determina su capacidad portante, su compresibilidad, su permeabilidad y la presencia de cualquier condición adversa, como la potencial licuefacción en zonas sísmicas. Este conocimiento es la base para un diseño de cimentación seguro y económicamente viable, evitando problemas futuros como asentamientos excesivos, fisuras en la estructura o incluso fallas catastróficas.

Tipos de Suelo y su Comportamiento en Cimentaciones

La capacidad de un suelo para soportar una estructura varía significativamente según su tipo. A continuación, se detallan las características y el comportamiento general de los suelos más comunes:

Grava: El Soporte Robusto

La grava, un material granular compuesto por fragmentos de roca, es generalmente considerada un material apropiado para cimentaciones. Su resistencia es elevada y su comportamiento es predecible, siempre y cuando no existan estratos frágiles o blandos subyacentes que puedan comprometer su estabilidad. Es crucial también asegurar que la cimentación no esté expuesta a la socavación, un proceso erosivo que podría arrastrar las partículas de grava.

Una de las grandes ventajas de la grava es su reducida o casi nula capilaridad. Esto significa que la presencia de agua subterránea o su humedecimiento no suelen ser causas significativas de disminución de su resistencia, ni de origen de asentamientos. Esta característica la convierte en una opción fiable para muchas construcciones, ofreciendo una base estable.

Arena: Variabilidad y Riesgos

Generalizar sobre el comportamiento y la resistencia de las capas de arena es una tarea compleja, ya que su naturaleza es muy variada. La arena puede encontrarse en diversos estados de compacidad y presentar una gran diversidad granulométrica, debido a las diferentes causas que la originaron. Las arenas medias y gruesas, especialmente si son compactas y tienen una granulometría favorable, poseen una resistencia apropiada para sustentar estructuras de manera eficiente.

Sin embargo, la situación cambia drásticamente con las arenas muy finas, sobre todo si son sueltas. Un ejemplo claro son las arenas eólicas, formadas por el transporte del viento, que tienden a ser muy sueltas y de grano fino. Las capas de arena suelta son particularmente susceptibles a la densificación por efecto de la vibración, como la causada por movimientos sísmicos. Esto puede llevar a asentamientos significativos de la cimentación y a efectos estructurales indeseables. Cuando se trabaja con este tipo de suelo, es fundamental profundizar las excavaciones para los cimientos y limitar estrictamente las presiones de contacto entre el cimiento y el suelo. La analogía de caminar por la playa ilustra esto perfectamente: los pies se hunden en la arena superficial, pero a cierta profundidad, la arena se vuelve más compacta y la capacidad de carga aumenta, permitiendo un apoyo más firme.

La presencia de agua en suelos arenosos, y más aún en arenas finas sueltas, puede provocar una marcada disminución de su resistencia durante un sismo, e incluso desencadenar el fenómeno de la licuefacción. Este fenómeno, donde el suelo pierde su capacidad portante y se comporta como un líquido, causó graves daños en algunas zonas de Chimbote durante el terremoto de 1970, sirviendo como un claro recordatorio de los riesgos asociados a este tipo de suelos en ciertas condiciones.

Limo: Precaución Necesaria

El limo es un tipo de suelo compuesto por partículas muy pequeñas, más finas que las de la arena pero más gruesas que las de la arcilla. Aunque no es tan plástico como la arcilla, el limo tiene una capilaridad elevada, lo que significa que puede absorber y retener una cantidad considerable de agua. Cuando se encuentra en estado suelto, su resistencia es pequeña, lo que lo convierte en un material que debe ser motivo de especial precaución tanto para el diseñador de la estructura como para el constructor. Su comportamiento es intermedio entre la arena y la arcilla, y su sensibilidad al agua y a la compactación lo hace impredecible si no se evalúa correctamente.

Arcilla: La Consistencia Cambiante

La arcilla es un suelo que exhibe un comportamiento muy particular y dependiente de su contenido de humedad. Cuando está seca, la arcilla puede ser extremadamente dura y ofrecer una resistencia considerable. Sin embargo, su proceso de consolidación, es decir, la reducción de su volumen bajo carga, se produce lentamente a lo largo del tiempo. Lo más distintivo de la arcilla es su transformación al ser humedecida: se vuelve plástica y deformable, modificando drásticamente su consistencia según el grado de humedecimiento que alcance. Por lo tanto, en suelos arcillosos, la alteración del contenido de agua juega un papel fundamental en su comportamiento y resistencia.

El humedecimiento de la arcilla puede ocurrir de diversas maneras. Las lluvias intensas son una causa obvia, al igual que el aumento del caudal de ríos y arroyos cercanos. Otra vía importante es la capilaridad, es decir, la succión del agua que pudiera encontrarse en capas inferiores. Mientras que en suelos granulares como arenas y gravas la succión capilar es pequeña o casi nula, en suelos arcillosos suele ser considerable, permitiendo que el agua ascienda hasta alcanzar e incluso saturar los cimientos de los edificios. Este cambio en el contenido de agua puede llevar a una pérdida significativa de la resistencia del suelo, provocando asentamientos o deformaciones indeseadas en la estructura.

Suelos con Materia Orgánica: A Evitar

Los suelos que contienen materia orgánica, como la turba y el fango, son definitivamente inapropiados para cimentaciones. Estos materiales son altamente compresibles, inestables y carecen de la capacidad portante necesaria para soportar estructuras. Por esta razón, cuando se encuentran capas de este tipo de suelo durante la excavación, deben ser eliminadas por completo. La excavación debe profundizarse hasta encontrar estratos de suelo que sean suficientemente resistentes y estables para la cimentación.

Existen ciertas características que pueden indicar la presencia de estos suelos problemáticos: su coloración suele ser marrón oscuro, gris oscuro o negra. Además, a menudo presentan un olor característico a materia orgánica en descomposición, y su estructura puede ser esponjosa o fibrosa. De manera similar, un suelo producto de rellenos no compactados o de origen desconocido tampoco es apropiado para cimentaciones, ya que su comportamiento es impredecible y su resistencia puede ser muy baja.

Homogeneidad del Subsuelo: Un Factor Clave

Más allá de la naturaleza de las capas individuales, la uniformidad del subsuelo es otra característica esencial a considerar en el diseño de cimentaciones. Una condición favorable se presenta cuando las capas subyacentes a la cimentación son consistentemente resistentes en toda la extensión del área de construcción. Sin embargo, la situación cambia sustancialmente y se vuelve más compleja cuando una capa de resistencia comprobada para la cimentación prevista reposa sobre otra de menor resistencia.

Para ilustrar este punto, consideremos el caso de una zapata cimentada sobre una capa de arena que, a su vez, se encuentra sobre una capa de arcilla blanda. Aunque la arena por sí misma pueda tener una presión admisible adecuada, la presión ejercida por la zapata se transfiere a través de la masa de arena hasta la capa de arcilla blanda subyacente. Si esta capa de arcilla blanda no puede soportar la carga transmitida, tenderá a fluir lateralmente. El resultado más probable es el asentamiento de la zapata, comprometiendo la estabilidad de toda la estructura. Este ejemplo resalta por qué la inspección de las capas superficiales del suelo no es suficiente para deducir con certeza el comportamiento de un determinado terreno; es indispensable la exploración de las capas inferiores hasta la profundidad adecuada para cada caso particular.

Capacidad Portante del Suelo: ¿Cuánto Puede Soportar?

La capacidad portante o carga admisible de un determinado tipo de suelo es la presión máxima que puede aplicársele sin que se produzca la rotura de la masa de suelo situada debajo de los cimientos. Es el límite de carga que el suelo puede soportar de manera segura sin que ocurra una falla estructural en el terreno mismo.

La presión o intensidad de carga se define como la fuerza ejercida sobre la unidad de superficie de contacto entre el cimiento y el suelo. La unidad comúnmente utilizada para expresar esta presión es el kg/cm² (kilogramo por centímetro cuadrado). Para entenderlo mejor, consideremos un ejemplo práctico: si la carga que transmite al suelo una zapata es de 60 toneladas y el área de la zapata es de 3 m² (o 30,000 cm²), entonces la presión transmitida a la superficie de contacto entre la zapata y el suelo se calcula de la siguiente manera:

Presión = Carga / Área
Presión = 60,000 kg / 30,000 cm²
Presión = 2 kg/cm²

Para que la cimentación sea segura, la capa de suelo subyacente deberá ser capaz de soportar esta presión aplicada, que en este caso es de 2 kg/cm². Este cálculo demuestra que la acción sobre el terreno no depende exclusivamente de la carga absoluta aplicada, sino también, y de manera crucial, del área de contacto entre el cimiento y el suelo. Por eso, para una misma carga, una zapata con mayor superficie de apoyo distribuirá la presión sobre un área más grande, reduciendo la intensidad de carga por unidad de superficie y, por ende, la exigencia sobre el suelo.

Las presiones admisibles varían sustancialmente según el tipo y la condición del suelo. A modo de referencia, y siempre recordando que estos valores pueden variar considerablemente en cada caso particular y no deben usarse para fines de diseño definitivo, se pueden considerar los siguientes rangos:

• Para conglomerados compactos y bien graduados, es frecuente especificar presiones admisibles de hasta 4 kg/cm².
• Las mezclas de canto rodado y arena, a menudo denominadas «hormigón pobre» o «conglomerado natural», suelen tener valores de 3 a 4 kg/cm² como presiones admisibles.
• La capacidad portante de las arenas gruesas y las mezclas de arena y grava compactas es aproximadamente de 2 kg/cm².
• Para arenas finas, especialmente si no están muy compactas, la presión admisible es más limitada, alrededor de 1 kg/cm².

En el caso de los suelos predominantemente arcillosos, las presiones admisibles dependen directamente de su grado de dureza o consistencia. Sus valores pueden fluctuar significativamente:

• Para arcillas inorgánicas duras y sin riesgo de humedecimiento, los valores pueden alcanzar hasta 1.5 kg/cm².
• Si se trata de arcillas inorgánicas blandas, los valores son mucho más bajos, pudiendo llegar a 0.5 kg/cm² o incluso menos.

Estos valores son referenciales e ilustrativos. Un estudio de suelos profesional es indispensable para determinar la capacidad portante real y segura para cualquier proyecto específico.

¿Cómo se Determina la Consistencia o Dureza de los Suelos?

La consistencia o dureza de los suelos es una propiedad fundamental que se evalúa a través de diversos métodos, tanto en laboratorio como en campo. Para las arcillas, por ejemplo, existen pautas prácticas que permiten estimar su consistencia:

• Una arcilla se considera dura cuando se rompe con dificultad en terrones que no pueden ser pulverizados o amasados fácilmente con los dedos. Requiere un esfuerzo considerable para deformarse.
• Una arcilla es firme o de consistencia media cuando se puede amasar, aunque con bastante esfuerzo. Aún mantiene una resistencia notable a la deformación.
• Las arcillas blandas se pueden amasar con relativa facilidad, pero no tienen una consistencia pastosa. Son más maleables que las firmes.
• Las arcillas de consistencia pastosa deben desecharse definitivamente para cimentaciones, ya que su capacidad portante es mínima y son altamente deformables.

Otra manera práctica e indicativa de la consistencia o dureza de los suelos, especialmente en campo, es el grado de dificultad que presentan al ser excavados. Esta observación empírica ofrece una guía rápida y útil para los constructores:

• En suelos blandos, la lampa (pala) penetra con facilidad, sin apenas resistencia.
• La excavación de suelos de dureza media requiere el uso de un pico, que penetra con cierto esfuerzo.
• En suelos duros, el pico tiende a rebotar; puede penetrar, pero solo con un esfuerzo considerable y repetido.

Estas observaciones prácticas, si bien son indicativas, siempre deben complementarse con ensayos de laboratorio y análisis profesionales para obtener datos precisos y fiables que respalden el diseño de las cimentaciones. La correcta determinación de la consistencia del suelo es un pilar para la seguridad estructural.

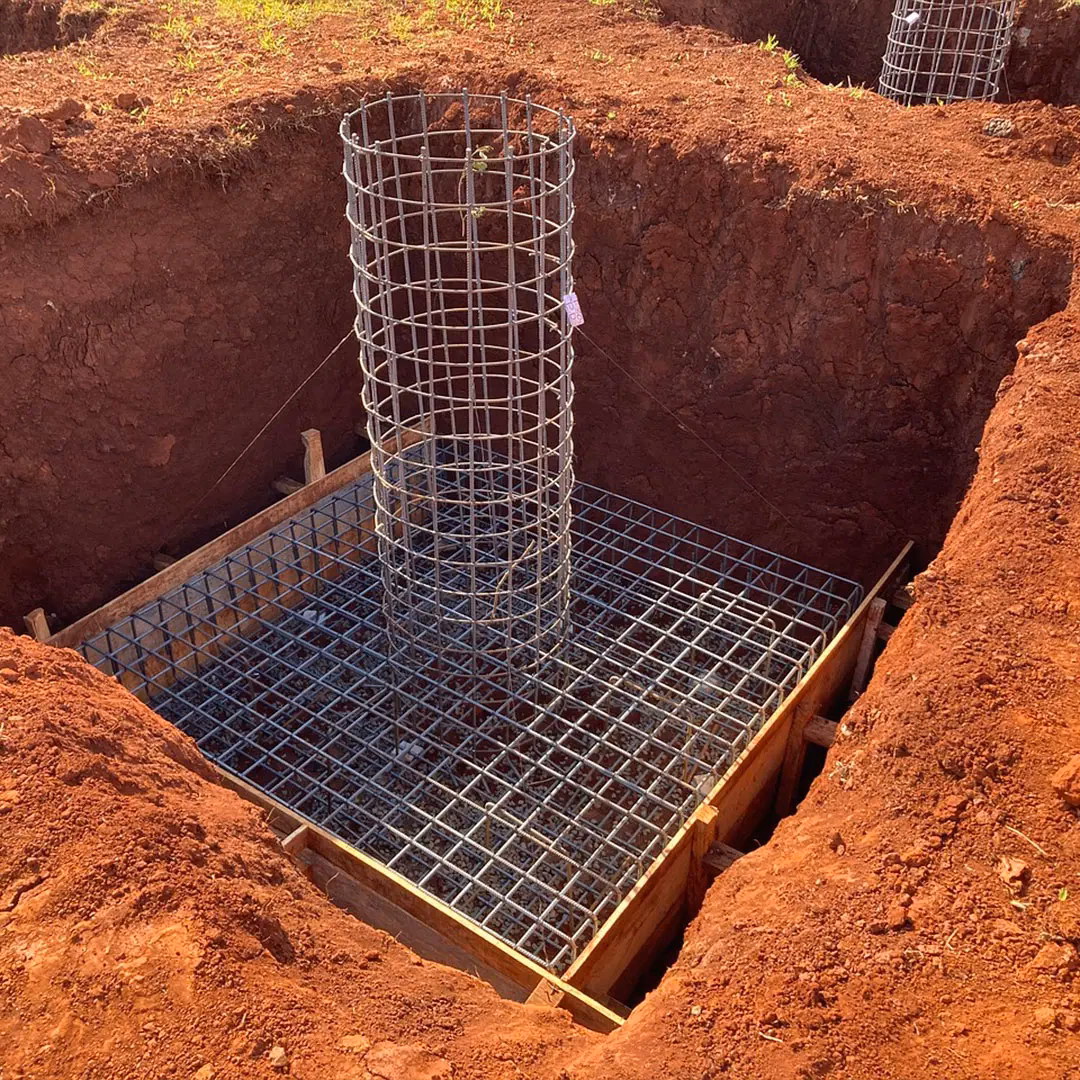

Tensión Admisible del Suelo: Capacidad Garantizada

La tensión admisible del suelo es, en esencia, la capacidad portante de los suelos, es decir, la máxima carga que el terreno puede soportar de manera segura sin deformarse excesivamente o fallar. Esta capacidad no es un valor fijo para un tipo de suelo, sino que varía conforme a la profundidad a la que se toma la muestra y se realiza el ensayo. Los suelos superficiales suelen tener una menor capacidad portante debido a su menor compactación y alteración por agentes externos, mientras que a mayor profundidad, la presión de las capas superiores y procesos geológicos tienden a aumentar la densidad y, por ende, la resistencia.

Es fundamental destacar que el profesional a cargo de los estudios geotécnicos, con su matrícula y firma, garantiza los resultados de los ensayos y de todos los análisis que de ellos se desprendan. Esta responsabilidad profesional asegura que los valores de tensión admisible proporcionados son fiables y adecuados para el diseño de la cimentación, ofreciendo una base de seguridad para toda la construcción.

Tabla Comparativa de Tipos de Suelo y Presiones Admisibles (Referenciales)

*Valores referenciales e ilustrativos; no aptos para diseño definitivo. Un estudio de suelos profesional es indispensable.

Preguntas Frecuentes (FAQ)

¿Por qué es obligatorio el estudio de suelos en algunas obras?

Es obligatorio en obras de importancia y características especiales, o cuando el subsuelo no es conocido, para determinar la resistencia y comportamiento del terreno. Esto asegura la seguridad, estabilidad y durabilidad de la estructura, evitando riesgos como asentamientos o fallas.

¿Qué es la licuefacción del suelo?

La licuefacción es un fenómeno en el que el suelo (especialmente arenas finas sueltas saturadas de agua) pierde su resistencia y rigidez, comportándose como un líquido, debido a la vibración causada por sismos. Esto puede llevar al colapso de estructuras cimentadas sobre él.

¿Cómo afecta el agua a la resistencia de los suelos?

La presencia de agua puede disminuir drásticamente la resistencia de algunos suelos, como las arenas finas sueltas (riesgo de licuefacción) y las arcillas. En las arcillas, el humedecimiento las vuelve plásticas y deformables, reduciendo su capacidad portante. La capilaridad también puede llevar el agua a capas superiores, afectando los cimientos.

¿Qué suelos son inadecuados para cimentaciones?

Los suelos que contienen materia orgánica, como la turba y el fango, son definitivamente inadecuados debido a su baja resistencia y alta compresibilidad. También los suelos de relleno sin compactación adecuada o de origen desconocido deben ser evitados o acondicionados.

¿Qué es la tensión admisible del suelo?

La tensión admisible del suelo, también conocida como capacidad portante, es la máxima presión que puede aplicarse a una unidad de superficie del suelo sin que este se rompa o experimente deformaciones excesivas. Este valor es determinado por profesionales mediante ensayos y análisis, y varía según el tipo y profundidad del suelo.

¿Cómo se mide la presión que un cimiento ejerce sobre el suelo?

La presión se mide dividiendo la carga total que transmite el cimiento entre el área de contacto del cimiento con el suelo. La unidad común es el kilogramo por centímetro cuadrado (kg/cm²). Un área de cimentación más grande distribuye la misma carga sobre una superficie mayor, reduciendo la presión por unidad de área.

En resumen, la solidez de cualquier edificación, desde una pequeña casa hasta un rascacielos imponente, depende intrínsecamente de la solidez de su base. La determinación de la consistencia y la capacidad portante de los suelos no es una tarea que deba tomarse a la ligera. Los estudios geotécnicos profesionales son una inversión en la seguridad y la durabilidad de cualquier proyecto constructivo, proporcionando el conocimiento indispensable para diseñar cimentaciones adecuadas. Ignorar este paso es construir sobre terreno inestable, con riesgos y consecuencias impredecibles. Así como cuidamos la base de nuestro andar con el calzado adecuado, debemos asegurar la base de nuestras estructuras con un conocimiento profundo del suelo.
