La Base Sólida: Cimentaciones Esenciales en Construcción

En el vasto mundo de la construcción, donde cada ladrillo y cada viga cumplen una función vital, existe un elemento que, aunque a menudo oculto bajo tierra, es el pilar fundamental de cualquier edificación: la cimentación. Imaginen un edificio sin una base sólida; no importa cuán robustas sean sus paredes o cuán elegante sea su fachada, si sus pies no son firmes, todo corre riesgo. Es la cimentación la que transfiere el peso de la estructura al terreno, garantizando su estabilidad y seguridad a lo largo del tiempo. Comprender sus tipos y cómo se diseñan es esencial para asegurar que cualquier construcción se mantenga en pie, desafiando el paso de los años y las fuerzas de la naturaleza.

Tipos de Cimentaciones: El Soporte Invisible que lo Sostiene Todo

Cuando hablamos de cimentaciones, nos referimos a esa parte de la estructura que está en contacto directo con el suelo, encargada de transmitir y distribuir las cargas de la edificación de manera segura. No todas las cimentaciones son iguales; su elección depende en gran medida de las características del terreno y de la magnitud de las cargas que deben soportar. Se clasifican principalmente en dos grandes grupos: las superficiales y las profundas.

Cimentaciones Superficiales: La Base al Alcance de la Vista

Las cimentaciones superficiales son aquellas que transmiten la carga a capas relativamente poco profundas del suelo. Son la opción más común cuando el terreno presenta una buena capacidad portante a poca profundidad. Dentro de este tipo, las más utilizadas son:

• Zapatas: Son elementos de concreto reforzado que se utilizan para soportar cargas puntuales, generalmente provenientes de columnas. Su diseño busca distribuir el peso sobre un área mayor del terreno, reduciendo la presión y previniendo asentamientos excesivos. Pueden ser aisladas (para una sola columna), combinadas (para varias columnas) o corridas (bajo muros).
• Losas de Cimentación: También conocidas como plateas, son una solución más robusta. Se emplean cuando la resistencia del terreno es muy baja o las cargas del edificio son excepcionalmente altas, lo que haría que las zapatas aisladas fueran de dimensiones desproporcionadamente grandes. En estos casos, se opta por una losa de cimentación de concreto reforzado que puede llegar a ocupar la totalidad de la superficie construida, funcionando como una gran balsa que distribuye uniformemente todo el peso del edificio sobre el suelo.

Cimentaciones Profundas: Cuando el Terreno Requiere Más

Las cimentaciones profundas se utilizan cuando las capas superficiales del suelo no son adecuadas para soportar las cargas de la estructura, ya sea por su baja capacidad portante o por su alta compresibilidad. En estos casos, las cargas se transmiten a estratos de suelo más resistentes que se encuentran a mayor profundidad. Ejemplos comunes incluyen pilotes, micropilotes o cajones de cimentación, aunque el enfoque principal aquí es en las cimentaciones superficiales.

La Losa de Cimentación: Solución Integral para Desafíos del Terreno

Profundicemos un poco más en las losas de cimentación. Como mencionamos, su uso se vuelve imprescindible en escenarios donde la capacidad del suelo para soportar peso es limitada o cuando las cargas transmitidas por la estructura son extraordinariamente elevadas. Imaginen un edificio con muchas columnas y paredes cargadas en un suelo blando; si usáramos zapatas aisladas para cada punto de apoyo, estas tendrían que ser tan grandes que terminarían casi tocándose, lo cual no es eficiente ni práctico. En lugar de múltiples zapatas gigantes, una losa de cimentación actúa como una única base monolítica de concreto reforzado que abarca toda la superficie del edificio. Esto permite que la carga se distribuya de manera mucho más uniforme sobre una superficie extensa, reduciendo la presión específica sobre el terreno y minimizando el riesgo de asentamientos diferenciales, que pueden causar daños estructurales graves. Es una solución que ofrece una gran rigidez y es particularmente ventajosa en suelos arcillosos o arenosos de baja densidad.

Zapatas Aisladas: La Eficiencia en el Soporte Puntual

Dentro de las cimentaciones superficiales, las zapatas aisladas en concreto armado son, sin duda, una de las soluciones más recurrentes en edificaciones convencionales. Su popularidad radica en su eficiencia para soportar cargas puntuales que provienen directamente de las columnas. Estas zapatas actúan como un pie ancho que permite que el peso concentrado de una columna se extienda sobre una superficie de terreno mayor, disminuyendo la presión sobre el suelo y evitando hundimientos localizados. Su diseño meticuloso es crucial para la estabilidad estructural de cualquier proyecto.

Elementos Clave en el Diseño de Zapatas Aisladas

El diseño de una zapata aislada no es un proceso trivial; implica considerar varios factores interrelacionados para asegurar su correcto funcionamiento:

• Geometría: La forma y las dimensiones de la zapata (ancho A, largo B, y altura o espesor h) son fundamentales. Estas se definen en función de la carga que debe soportar y de la capacidad del terreno. Una zapata debe tener un área suficiente para que la presión que ejerce sobre el suelo no supere su capacidad portante admisible. También se consideran dimensiones como a1, a2, b1, b2, que refieren a la posición y tamaño de la columna sobre la zapata.
• Carga Aplicada: Es vital conocer con precisión las fuerzas que la estructura transmitirá a la zapata. Esto incluye la carga axial (P, en toneladas) que es el peso vertical de la edificación, y también posibles cargas horizontales (Vx y Vy) y momentos (Mx y My, en toneladas-metro) que pueden surgir por vientos, sismos o excentricidades en la aplicación de la carga.
• Esfuerzos y Factores de Carga: El diseño debe contemplar las tensiones máximas que el terreno puede soportar (capacidad de carga del suelo, qa, en toneladas/m²) y aplicar factores de carga (Fc, generalmente 1.5) que incrementan las cargas de diseño para tener un margen de seguridad. Estos factores aseguran que la estructura pueda soportar cargas mayores a las esperadas en condiciones normales.

Normativas y Consideraciones Sismorresistentes

En regiones propensas a la actividad sísmica, el diseño de las cimentaciones adquiere una importancia aún mayor. Es imperativo que las zapatas se diseñen para soportar no solo las cargas gravitacionales, sino también las fuerzas horizontales y los momentos torsionales generados por los movimientos sísmicos. Esto implica dotar a la zapata de suficiente rigidez y resistencia, garantizando que el acero de refuerzo se coloque de manera adecuada y en las cantidades correctas para evitar fallos catastróficos durante un evento sísmico. Las normativas técnicas vigentes proporcionan las directrices específicas para el diseño sismorresistente, asegurando la seguridad de las edificaciones y sus ocupantes.

El Proceso de Cálculo Detallado en el Diseño de Zapatas Aisladas

El diseño de zapatas aisladas es un proceso ingenieril que involucra una serie de cálculos precisos para garantizar su funcionalidad y seguridad. Aunque se pueden realizar manualmente, herramientas automatizadas, como plantillas Excel especializadas, simplifican enormemente este proceso. A continuación, se describen los pasos clave en el cálculo:

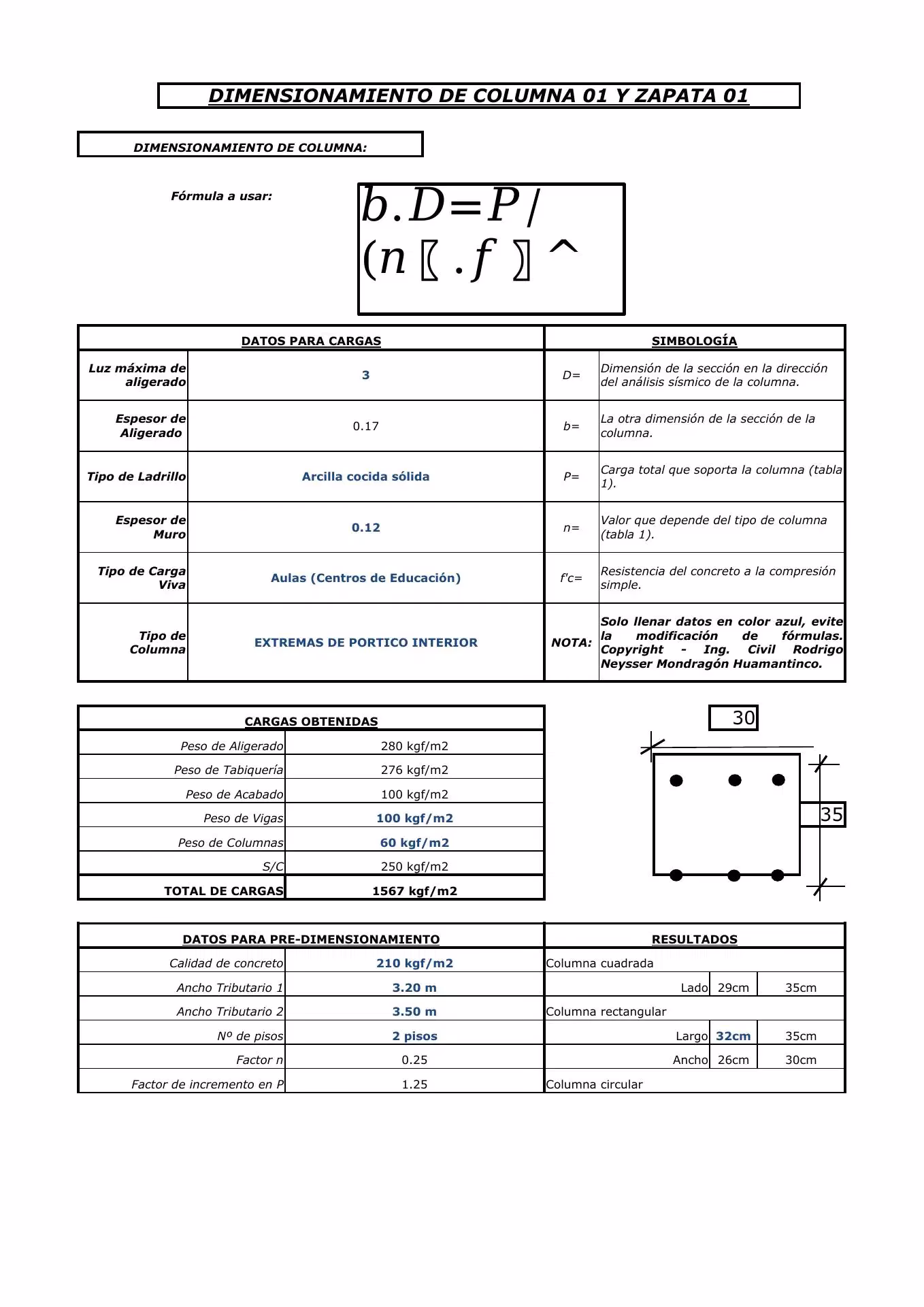

• 1. Cálculo del Peso Total de la Cimentación: Este es un paso fundamental para determinar la carga total que actuará sobre el suelo. No solo se considera el peso de la estructura que llega a la zapata, sino también el peso propio de la zapata misma, el peso del dado (un pequeño pedestal de concreto sobre la zapata que conecta con la columna) y el peso del relleno de tierra que se coloca sobre la zapata. Sumar todos estos componentes nos da el peso total real que la cimentación debe soportar y transmitir al terreno.
• 2. Verificación de Esfuerzos en el Terreno: Una vez conocida la carga total, se calcula el esfuerzo máximo y mínimo que la zapata ejerce sobre el terreno. Esto es crucial porque la presión sobre el suelo debe ser menor o igual a su capacidad portante admisible (qa). Si hay momentos (Mx, My) aplicados a la zapata, la distribución de esfuerzos sobre el terreno no será uniforme, generando zonas de mayor y menor presión que deben ser cuidadosamente evaluadas para evitar fallas por aplastamiento o levantamiento.
• 3. Verificación de Momentos de Volteo: El volteo es una de las fallas más críticas que puede sufrir una zapata, especialmente bajo la acción de cargas horizontales o momentos significativos. Para prevenirlo, se calcula un factor de seguridad contra el volteo, que debe ser superior a 1.5. Este factor compara los momentos estabilizadores (que resisten el volteo) con los momentos desestabilizadores (que lo provocan), asegurando que la zapata tenga suficiente resistencia para mantenerse en su lugar.
• 4. Diseño del Acero de Refuerzo: El concreto es excelente resistiendo compresión, pero débil a la tracción. Por ello, se incorpora acero de refuerzo (barras de acero corrugado) para resistir los esfuerzos de flexión y cortante. El cálculo de la cantidad de acero se basa en las fuerzas internas generadas por la carga de la columna y la presión del suelo. Se determinan las áreas de acero necesarias tanto en la dirección larga como en la corta de la zapata, asegurando que haya suficiente refuerzo para soportar las tensiones de tracción que se desarrollan en la parte inferior de la zapata.
• 5. Verificación de Cortante: El cortante es una fuerza de "cizallamiento" que tiende a cortar la zapata. Se realizan dos verificaciones principales: cortante por flexión (o cortante en una dirección) y cortante por punzonamiento (o cortante en dos direcciones). La verificación se basa en comparar el cortante actuante (el que efectivamente se produce) con el cortante último admisible del concreto. Si el cortante actuante es menor al admisible, el diseño es seguro frente a este tipo de falla, que es crítica para la integridad del elemento.

Beneficios de la Automatización en el Diseño de Cimentaciones

La complejidad de los cálculos involucrados en el diseño de zapatas aisladas hace que el uso de herramientas automatizadas sea extremadamente valioso. Las plantillas Excel, por ejemplo, ofrecen ventajas significativas:

• Automatización del Cálculo: Permiten ingresar parámetros básicos (cargas, dimensiones preliminares, características del suelo) y que la hoja de cálculo realice de forma instantánea todos los cálculos necesarios, minimizando el riesgo de errores humanos que son comunes en cálculos manuales.
• Verificación Normativa: Muchas de estas plantillas están programadas siguiendo las normativas de diseño estructural vigentes en cada región, lo que asegura que el diseño cumpla con los estándares de seguridad y calidad requeridos. Esto es crucial para la aprobación de proyectos y la garantía de la seguridad de la edificación.
• Rapidez y Precisión: Para ingenieros y diseñadores, estas herramientas representan un ahorro considerable de tiempo. La capacidad de realizar múltiples iteraciones de diseño de forma rápida y con alta precisión permite optimizar las dimensiones y el refuerzo de la zapata, buscando la solución más económica y segura.

Tabla Comparativa: Zapatas Aisladas vs. Losas de Cimentación

Para entender mejor cuándo aplicar cada tipo de cimentación superficial, observemos sus características principales:

Preguntas Frecuentes sobre Cimentaciones y Zapatas Aisladas

A menudo surgen dudas sobre el diseño y la funcionalidad de las cimentaciones. Aquí respondemos a algunas de las preguntas más comunes:

1. ¿Qué factores afectan el diseño de una zapata aislada?
   Los factores clave incluyen la magnitud y tipo de carga aplicada (axial, horizontal, momentos), la capacidad portante admisible del suelo, las dimensiones y forma de la zapata necesarias para distribuir esa carga eficientemente, y las normativas sísmicas locales que imponen requisitos adicionales de resistencia y rigidez.
2. ¿Cuál es el factor de seguridad mínimo aceptable en el diseño de zapatas?
   El factor de seguridad mínimo recomendado para garantizar la estabilidad de una zapata frente al volteo es de 1.5. Esto significa que la capacidad de la zapata para resistir el volteo debe ser al menos 1.5 veces mayor que las fuerzas que intentan volcarla, proporcionando un margen de seguridad adecuado.
3. ¿Cómo se calcula el acero de refuerzo en una zapata?
   El acero de refuerzo se calcula considerando los momentos flectores que actúan en la zapata debido a las cargas de la columna y la presión del suelo. Se determina la relación entre el área de acero necesaria y el área de concreto, utilizando fórmulas basadas en la resistencia de los materiales y el peralte efectivo (distancia desde la fibra más comprimida al centroide del acero de tracción).
4. ¿Es necesario considerar el cortante en el diseño de una zapata?
   Sí, es absolutamente crucial. El cortante es una fuerza que puede causar una falla por tensión diagonal en el concreto, lo que llevaría al colapso de la zapata. Por ello, se realizan verificaciones de cortante por flexión y por punzonamiento para asegurar que la zapata tenga suficiente espesor y/o refuerzo para resistir estas fuerzas.
5. ¿La plantilla Excel es adaptable para diferentes tipos de suelo?
   Sí, las plantillas de diseño de zapatas están diseñadas para ser flexibles. Al ingresar la capacidad portante del suelo (qa) específica del sitio, la plantilla ajustará automáticamente los cálculos para adaptarse a las características geotécnicas del terreno donde se construirá la cimentación, permitiendo un diseño preciso para diversas condiciones de suelo.

En resumen, el diseño de cimentaciones, y particularmente el de zapatas aisladas en concreto armado, es una disciplina fundamental en la ingeniería estructural. Es la garantía de que cualquier edificación, desde la más humilde vivienda hasta el rascacielos más imponente, se mantendrá firme y segura sobre el terreno. La precisión en los cálculos, el cumplimiento de las normativas y la comprensión profunda de las interacciones entre la estructura y el suelo son esenciales para asegurar la longevidad y la estabilidad estructural. Con herramientas adecuadas y un conocimiento sólido, se pueden crear bases que perduren por generaciones, sosteniendo nuestros sueños y nuestro futuro.
