Zapatas Eléctricas: La Conexión Segura de tu Energía

En el vasto y complejo universo de la electricidad, donde cada voltio y amperio debe fluir de manera ininterrumpida y segura, existen componentes que, aunque a menudo pasan desapercibidos, son absolutamente fundamentales. Uno de ellos es la zapata eléctrica, también conocida como terminal mecánica. Si alguna vez te has preguntado cómo se unen los cables para transmitir esa vital energía que alimenta nuestros hogares, industrias y dispositivos, la respuesta a menudo reside en estas ingeniosas piezas. Son el puente invisible que garantiza una conexión robusta, eficiente y, lo más importante, segura.

Desde la infraestructura industrial más robusta hasta la instalación doméstica más sencilla, la fiabilidad de las conexiones eléctricas es un pilar irrenunciable. Una conexión deficiente no solo puede causar interrupciones en el suministro, sino que también representa un serio riesgo de sobrecalentamiento, incendios y fallos catastróficos. Es aquí donde las zapatas eléctricas demuestran su valor incalculable, brindando una solución eficaz y, en muchos casos, reutilizable, para asegurar que la corriente fluya sin obstáculos.

¿Qué es una Zapata Eléctrica y Cómo Funciona?

Una zapata eléctrica, o terminal mecánica para uso eléctrico, es un componente diseñado para establecer una conexión eléctrica segura y confiable entre un cable y otro elemento, como un borne de un interruptor, un transformador o una barra distribuidora. Su principio de funcionamiento es sorprendentemente simple pero extremadamente efectivo: utiliza un mecanismo de tornillo que, al ser apretado firmemente con una herramienta adecuada, sujeta y comprime el cable. Esta compresión crea una unión mecánica y eléctrica de alta calidad, garantizando una baja resistencia al paso de la corriente y minimizando el riesgo de puntos calientes.

La principal característica que distingue a las zapatas mecánicas es su capacidad de ser reutilizables. A diferencia de otros tipos de conectores que requieren herramientas especializadas para una compresión permanente (como los conectores de compresión que se crimpan), las zapatas mecánicas pueden ser aflojadas y vueltas a apretar, permitiendo desconectar y reconectar cables sin dañar el terminal o el conductor. Esta versatilidad las hace ideales para aplicaciones donde se requiere flexibilidad o mantenimiento frecuente.

La Ingeniería Detrás de la Conexión: El Mecanismo de Apriete

El corazón de una zapata eléctrica mecánica es su tornillo de apriete. Estos tornillos están diseñados para aplicar una presión uniforme sobre el cable, deformándolo ligeramente para asegurar un contacto óptimo entre el metal del conductor y el cuerpo de la zapata. La clave de una buena conexión no es solo la fuerza, sino la consistencia de la presión. Un apriete adecuado asegura que no haya espacios de aire, los cuales podrían oxidarse o generar resistencia, provocando un aumento de temperatura.

Los tornillos suelen ser de cabeza hexagonal o allen, lo que permite el uso de llaves dinamométricas para aplicar el par de apriete recomendado por el fabricante. Este par es crucial, ya que un apriete insuficiente generará una conexión floja y de alta resistencia, mientras que un apriete excesivo podría dañar el cable o la propia zapata. La precisión en la instalación es tan importante como la calidad del componente.

Más Allá de la Zapata: Conectores de Corriente en el Mundo Eléctrico

Mientras que las zapatas eléctricas son un tipo específico de conector, el término 'conectores de corriente' abarca una gama mucho más amplia de dispositivos diseñados para unir cables o conectar cables a equipos. Las zapatas mecánicas se distinguen por su método de sujeción por tornillo y su reusabilidad, pero existen otros conectores importantes:

• Conectores de Compresión (Crimping): Estos conectores se instalan mediante una herramienta de compresión que deforma permanentemente el conector sobre el cable. Ofrecen una conexión extremadamente robusta y de baja resistencia, ideal para instalaciones fijas y de alta corriente. No son reutilizables en el sentido de las zapatas mecánicas.
• Bornes de Resorte: Utilizados comúnmente en tableros de control y equipos electrónicos, sujetan el cable mediante la presión de un resorte. Son rápidos de instalar y no requieren herramientas específicas de apriete.
• Conectores de Empalme (Split Bolt): Diseñados para unir dos o más cables de manera permanente, generalmente mediante un tornillo que aprieta los cables entre dos piezas metálicas.
• Terminales de Ojo o Horquilla (Lugs): Similares a las zapatas en su función de conectar cables a bornes, pero a menudo se crimpan al cable y tienen una forma de anillo o U en el extremo para atornillar.

Las zapatas eléctricas se sitúan como una solución intermedia entre la flexibilidad de un borne de resorte y la robustez de un conector de compresión, ofreciendo una combinación única de fiabilidad y adaptabilidad.

Materiales que Hacen la Diferencia: Zapatas de Aluminio vs. Cobre

La elección del material es fundamental en el diseño y aplicación de las zapatas eléctricas, principalmente debido a las propiedades conductivas y mecánicas de cada metal. Los materiales más comunes son el aluminio y el cobre.

Zapatas de Aluminio

Las zapatas de aluminio son muy populares, especialmente para conexiones con cables de aluminio de gran calibre. El aluminio es más ligero y económico que el cobre, lo que lo hace atractivo para instalaciones de gran envergadura, como líneas de transmisión y distribución de energía. Sin embargo, el aluminio tiene características que deben ser consideradas:

• Oxidación: El aluminio forma una capa de óxido de manera muy rápida al exponerse al aire, la cual es no conductora y puede aumentar la resistencia de la conexión. Por ello, las zapatas de aluminio suelen venir pre-lubricadas con un compuesto anti-óxido o se recomienda aplicar uno durante la instalación.
• Fluencia (Creep): Bajo presión constante (como la del tornillo), el aluminio tiende a deformarse lentamente con el tiempo, lo que puede aflojar la conexión. Esto requiere un apriete periódico o el uso de diseños que compensen este efecto.
• Compatibilidad: Es crucial evitar el contacto directo entre aluminio y cobre sin un material intermedio (bimetálico), debido al riesgo de corrosión galvánica.

Zapatas de Cobre

Las zapatas de cobre son la opción preferida para la mayoría de las instalaciones donde se utilizan cables de cobre. El cobre es un excelente conductor eléctrico y térmico, y sus propiedades mecánicas lo hacen ideal para conexiones robustas.

• Conductividad: Superior al aluminio, lo que se traduce en menor resistencia y menor generación de calor.
• Resistencia a la Oxidación: Aunque el cobre también se oxida, la capa de óxido es conductora, lo que minimiza su impacto en la conexión.
• Estabilidad: Menos propenso a la fluencia que el aluminio, lo que resulta en conexiones más estables a largo plazo.
• Costo: Generalmente más caras que las de aluminio.

La elección entre una zapata de aluminio y una de cobre dependerá del tipo de cable a conectar y de las exigencias específicas de la instalación.

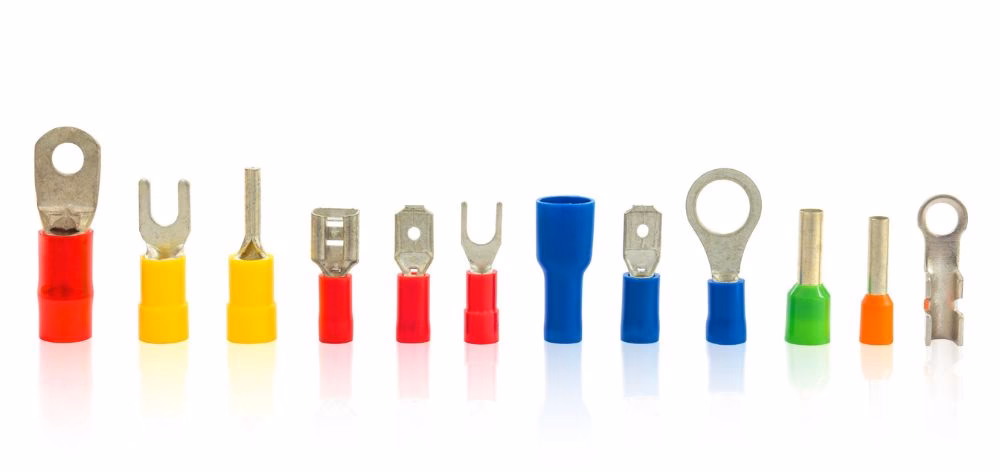

¿Cuántos Cables Puede Conectar una Zapata de Aluminio?

La capacidad de una zapata de aluminio (o de cualquier material) para conectar uno o varios cables depende directamente de su diseño específico. No hay una respuesta única, ya que los fabricantes diseñan zapatas para diferentes propósitos:

• Zapatas de un Solo Orificio: La mayoría de las zapatas están diseñadas para alojar un único cable. Estas son las más comunes y se usan cuando un solo conductor necesita ser conectado a un borne.
• Zapatas de Doble Orificio o Múltiples Entradas: Existen zapatas especializadas que cuentan con dos o más orificios de entrada para cables, permitiendo la conexión de múltiples conductores a un mismo punto. Estas son útiles para distribuir energía o para unir varios cables de menor calibre a un solo punto de conexión.
• Zapatas de Transición (Bimetálicas): Diseñadas para unir un cable de aluminio con un borne de cobre (o viceversa), estas zapatas suelen tener un cuerpo de aluminio y una superficie de contacto de cobre, o viceversa, para evitar la corrosión galvánica. Su capacidad de cables dependerá también de su diseño específico.

Es fundamental consultar las especificaciones del fabricante para cada modelo de zapata, ya que estas indicarán el calibre mínimo y máximo de cable que pueden aceptar y si están diseñadas para uno o múltiples conductores. Usar una zapata con un cable de calibre incorrecto o intentar conectar más cables de los que permite su diseño comprometerá la seguridad y la fiabilidad de la conexión.

Ventajas Clave de las Zapatas Mecánicas: Fiabilidad y Reutilización

Las zapatas eléctricas mecánicas ofrecen ventajas significativas que las hacen indispensables en numerosas aplicaciones:

• Conexión Robusta y de Baja Resistencia: El mecanismo de tornillo asegura un contacto firme y consistente, minimizando la resistencia eléctrica y el calentamiento.
• Versatilidad y Flexibilidad: Su capacidad de ser reutilizadas permite realizar cambios, ampliaciones o mantenimientos en las instalaciones sin necesidad de reemplazar los conectores, lo que ahorra tiempo y costos.
• Fácil Instalación: Requieren herramientas comunes (llaves de apriete) y su instalación es relativamente sencilla, aunque siempre debe seguirse el par de apriete recomendado.
• Amplio Rango de Calibres: Un mismo modelo de zapata puede a menudo alojar un rango de calibres de cable, lo que simplifica la gestión de inventario.
• Inspeccionabilidad: La conexión es visible y accesible, facilitando la inspección y el reapriete si fuera necesario.

Aplicaciones Cruciales: ¿Dónde Encontramos las Zapatas Eléctricas?

Las zapatas eléctricas son omnipresentes en el mundo de la energía, desde el sector industrial pesado hasta las instalaciones residenciales:

• Tableros de Distribución: Son fundamentales para conectar los cables de alimentación principal y los circuitos derivados a los interruptores y barras colectoras.
• Transformadores: Se utilizan para conectar los cables de alta y baja tensión a los bornes del transformador.
• Motores y Generadores: Aseguran las conexiones de potencia a estos equipos esenciales.
• Subestaciones Eléctricas: Enlazan grandes conductores en la infraestructura de transmisión y distribución de energía.
• Maquinaria Industrial: Proporcionan conexiones fiables en entornos de alta vibración y demanda.
• Sistemas de Puesta a Tierra: Se emplean para conectar los cables de tierra a las barras de tierra o estructuras, garantizando la seguridad.
• Energías Renovables: En instalaciones solares o eólicas, conectan los paneles o aerogeneradores a los inversores y la red.

Tabla Comparativa: Zapatas de Aluminio vs. Cobre

Guía para una Conexión Segura: Consideraciones al Usar Zapatas

Para garantizar que una zapata eléctrica funcione de manera óptima y segura, es crucial seguir ciertas prácticas:

• Selección Correcta: Elija la zapata adecuada para el calibre del cable y el material (aluminio para aluminio, cobre para cobre, o bimetálica para la unión de ambos).
• Preparación del Cable: Asegúrese de que el cable esté limpio, sin aislamiento ni óxido en la zona de contacto. El pelado debe ser preciso para que el conductor quede completamente dentro de la zapata sin que el aislamiento quede atrapado bajo el tornillo.
• Uso de Herramientas Adecuadas: Utilice llaves de apriete (preferiblemente dinamométricas) que se ajusten perfectamente a los tornillos de la zapata.
• Par de Apriete Recomendado: Siempre aplique el par de apriete especificado por el fabricante. Esto es crítico para una conexión fiable.
• Compuestos Anti-Oxidantes: Para zapatas de aluminio, use siempre un compuesto anti-óxido o grasa conductiva en la superficie del cable y dentro de la zapata para prevenir la formación de óxido.
• Inspección Periódica: Especialmente en instalaciones críticas o de alta corriente, es recomendable inspeccionar y, si es necesario, reapretar las conexiones con el tiempo, particularmente las de aluminio.

Preguntas Frecuentes (FAQ) sobre Zapatas Eléctricas

¿Qué es una zapata eléctrica?

Es un terminal mecánico diseñado para conectar de forma segura un cable eléctrico a un punto de conexión, utilizando un tornillo que sujeta y comprime el cable para una unión fiable y a menudo reutilizable.

¿Para qué sirve una zapata mecánica?

Sirve para establecer una conexión eléctrica de baja resistencia entre un conductor y un equipo o barra colectora, garantizando la transmisión eficiente y segura de la energía eléctrica. Su diseño mecánico permite la reusabilidad.

¿Cuál es la diferencia entre una zapata de aluminio y una de cobre?

La principal diferencia radica en el material y sus propiedades. Las zapatas de aluminio son más ligeras y económicas, ideales para cables de aluminio, pero requieren precauciones contra la oxidación y la fluencia. Las de cobre son más conductivas, estables y resistentes a la oxidación, ideales para cables de cobre, pero son más costosas.

¿Son reutilizables las zapatas mecánicas?

Sí, una de las grandes ventajas de las zapatas mecánicas es su capacidad de ser reutilizadas. El tornillo puede aflojarse para liberar el cable y luego apretarse de nuevo para una nueva conexión, siempre y cuando el terminal no haya sufrido daños.

¿Cuántos cables puedo conectar en una zapata?

La mayoría de las zapatas están diseñadas para un solo cable, pero existen modelos específicos con múltiples orificios o entradas que permiten conectar dos o más cables. Siempre debe verificarse la especificación del fabricante para el modelo exacto.

¿Necesito herramientas especiales para instalar una zapata?

Necesitará llaves (generalmente hexagonales o de boca fija) del tamaño adecuado para los tornillos de la zapata. Para una instalación óptima y segura, se recomienda encarecidamente el uso de una llave dinamométrica para aplicar el par de apriete especificado por el fabricante.

En resumen, las zapatas eléctricas son mucho más que simples piezas de metal; son componentes críticos que aseguran la integridad y la seguridad de nuestras instalaciones eléctricas. Su correcto uso y selección son vitales para garantizar que la energía fluya sin interrupciones, protegiendo tanto los equipos como a las personas. Al comprender su funcionamiento y sus tipos, podemos tomar decisiones más informadas para construir y mantener sistemas eléctricos robustos y eficientes.
