Las zapatas circulares, aunque conceptualmente atractivas por su eficiente distribución de esfuerzos en el suelo, representan una de las fundaciones aisladas menos utilizadas en la práctica de la ingeniería civil. Su rareza se debe a una combinación de factores que van desde la complejidad inherente de su cálculo de acero hasta las dificultades significativas en su construcción, que incluyen el encofrado, el corte y el doblado de las armaduras.
A pesar de estos desafíos constructivos, el modo en que una zapata circular transmite las cargas al terreno es notablemente uniforme y, en teoría, más sencillo de calcular que otras formas de fundaciones aisladas. Esta paradoja entre la simplicidad teórica de la transmisión de esfuerzos y la complejidad práctica de su ejecución las convierte en un tema fascinante y, a menudo, un punto ciego en la formación de muchos ingenieros. Este artículo busca arrojar luz sobre las particularidades de su diseño y, específicamente, sobre cómo se aborda su refuerzo, tanto radial como perimetralmente, ofreciendo una guía práctica para entender su comportamiento y sus soluciones estructurales.
La Zapata Circular: Un Desafío Constructivo y de Diseño
La limitada bibliografía sobre el diseño de zapatas circulares, especialmente en lo que respecta al armado de acero, es un reflejo directo de su poca prevalencia en proyectos reales. Si bien libros fundamentales de mecánica de suelos y cimentaciones, como los de Braja Das, Bowles o Murthy, explican con claridad cómo estas zapatas distribuyen las cargas al terreno, la información sobre el diseño de su refuerzo es escasa. De hecho, el libro “Cálculo de estructuras de cimentación” de J. Calavera es uno de los pocos recursos que profundizan en el diseño de acero para este tipo de fundaciones.
Esta carencia de información estandarizada obliga a los ingenieros a aplicar un criterio adecuado y a apoyarse en herramientas computacionales modernas para encontrar soluciones precisas. La principal dificultad radica en conciliar la simetría radial de la carga con la necesidad de un refuerzo de acero que sea tanto eficiente estructuralmente como factible de construir. La singularidad de su geometría presenta retos únicos que no se encuentran en las más comunes zapatas cuadradas o rectangulares.
Comprendiendo la Interacción Suelo-Estructura: Esfuerzos y Asentamientos
Antes de sumergirnos en el detalle del refuerzo, es crucial entender cómo la zapata circular interactúa con el suelo. Existe una marcada diferencia entre la simplicidad del cálculo de los esfuerzos que la zapata transmite al suelo y la complejidad de determinar los esfuerzos internos para el diseño de su armadura.

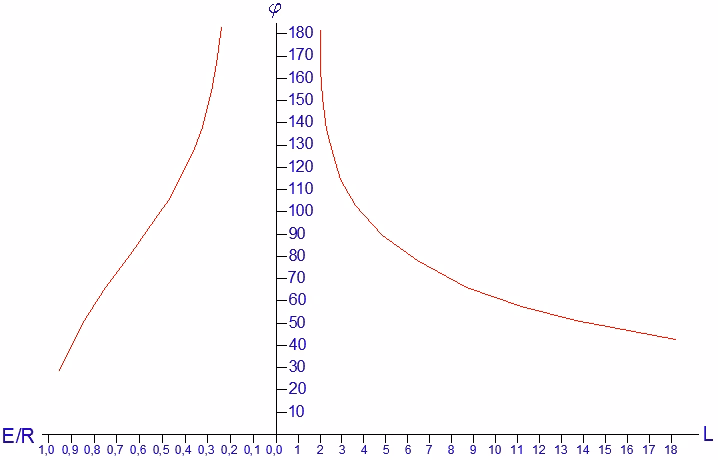

Según la teoría de Boussinesq, es posible calcular la distribución de esfuerzos verticales en una masa de suelo bajo una carga circular. Esta fórmula es fundamental para determinar cómo la presión de la zapata se disipa con la profundidad. A partir de este conocimiento de los esfuerzos, y utilizando parámetros del suelo como el módulo elástico o los coeficientes de consolidación, se pueden estimar los asentamientos elásticos o por consolidación que experimentará la zapata debido a la deformación del terreno. Este es un paso crítico en el diseño de cualquier cimentación, ya que un asentamiento excesivo o diferencial puede comprometer la integridad de la estructura.
La capacidad de carga del suelo bajo una zapata circular es otro factor determinante. Terzaghi, una figura clave en la mecánica de suelos, desarrolló teorías sobre la falla del suelo bajo fundaciones, incluyendo las circulares. Para suelos de alta compacidad, la falla ocurre a un cierto esfuerzo. Sin embargo, muchos suelos no alcanzan una compacidad tan alta, por lo que Terzaghi propuso un modelo para suelos de baja compacidad, donde la falla local se predice a partir de parámetros del suelo factorizados. Una vez calculado el esfuerzo de falla del suelo (qu), se aplica un factor de seguridad (generalmente entre 3 y 4, dependiendo del grado de incertidumbre de los datos) para obtener el esfuerzo admisible. Este esfuerzo admisible se compara con el esfuerzo real aplicado por la zapata; si el esfuerzo aplicado es menor, la zapata es segura. De lo contrario, se debe ajustar el diseño, ya sea reduciendo las cargas o aumentando el tamaño de la base de la fundación.
Métodos de Refuerzo para Zapatas Circulares: Del Ideal Teórico a la Práctica
El diseño del peralte (altura) y el refuerzo de acero son los aspectos más complejos de las zapatas circulares. La clave reside en cómo el acero se dispone para resistir las tracciones generadas por la flexión de la zapata.
Refuerzo Radial y Perimetral: La Visión de Calavera
El libro de J. Calavera, “Cálculo de estructuras de cimentación”, propone un método para reforzar zapatas circulares basado en el equilibrio de bielas y tirantes, una hipótesis de cálculo que asume que el hormigón en la cara superior de la zapata está en compresión y transfiere los esfuerzos hacia la base, mientras que los aceros inferiores actúan como 'tirantes' para evitar que la zapata se fisure y se abra. En este modelo, los únicos aceros que cumplen una función estructural principal son los aceros circulares, comportándose de manera similar a estribos cerrados en columnas. Los aceros radiales, en este enfoque, cumplen principalmente una función constructiva y de armadura de reparto para controlar la retracción y el fraguado del hormigón.
Calavera sugiere una fórmula para dimensionar el acero radial en relación con el circunferencial: ɸ' = ɸ / (5 * s'), donde ɸ es el diámetro de la barra circunferencial, ɸ' el diámetro de la barra radial, y s' el espaciamiento entre barras radiales. Debido a que el diámetro de las barras circunferenciales se incrementa a medida que nos alejamos del centro, Calavera recomienda tomar ɸ como el diámetro de la barra perimetral más gruesa y s' como la distancia entre barras en el perímetro de la zapata.
Este método, sin embargo, presenta desafíos prácticos significativos. Para mantener un espaciamiento uniforme, el diámetro de cada circunferencia de acero debería incrementarse a medida que se aleja del centro, lo que hace que el armado sea extremadamente poco práctico. Además, el doblado de las barras circulares, la variación de sus diámetros y la complejidad del encofrado circular complican enormemente la construcción.
Un aspecto crítico de este tipo de armado es que los aceros circunferenciales, al ser los principales elementos a tracción, deben ser continuos o tener empalmes bien diseñados. Dado que cada circunferencia de acero se empalma en un punto, se crea un punto débil. Para mitigar esto, es fundamental que los empalmes de las diferentes circunferencias se ubiquen en sectores distintos de la zapata. Además, los ganchos de cada circunferencia de acero deben apuntar hacia arriba, introduciéndose en la zona de compresión del hormigón (la parte superior de la zapata) para asegurar una mejor adherencia y funcionamiento. Todos estos cuidados, si bien necesarios desde el punto de vista estructural, elevan la complejidad y el riesgo de errores durante la construcción, lo que a menudo lleva a preferir alternativas más sencillas.
El Refuerzo de Disposición Ortogonal: Simplicidad y Eficiencia
Debido a las dificultades inherentes al refuerzo radial, una solución mucho más sensata y comúnmente adoptada en la práctica es reforzar la zapata circular con un arreglo rectangular de aceros, es decir, con barras dispuestas ortogonalmente (en direcciones X e Y). Este enfoque se basa en un análisis de flexión de la zapata en estas direcciones ortogonales, paralelas a la dirección del acero.
Por la simetría radial de la zapata, se asume que el momento flector (Mu) es el mismo en todas las direcciones. Sin embargo, cuando el acero no es paralelo o perpendicular al momento flector (como ocurre a 45° de las direcciones ortogonales X e Y), la resistencia de flexión que proporciona el acero se reduce debido al ángulo. Aunque el refuerzo en las direcciones a 45° respecto a los ejes ortogonales será mayor al estrictamente necesario, este 'exceso' de refuerzo se considera una compensación aceptable por la simplicidad constructiva que ofrece el uso de barras rectas. Esta facilidad de armado, corte y colocación reduce drásticamente los errores y los costos de mano de obra, haciendo de esta opción la predilecta.
Verificación Crucial: El Corte por Punzonamiento
Al igual que en las zapatas cuadradas o rectangulares, la verificación a cortante por punzonamiento alrededor de la columna es un paso indispensable en el diseño de zapatas circulares. El punzonamiento ocurre cuando la carga concentrada de la columna intenta 'perforar' la zapata, generando esfuerzos cortantes elevados en el perímetro cercano a la columna. Para entender mejor este cálculo, se recomienda consultar material sobre el diseño de hormigón para zapatas concéntricas, ya que los principios son análogos.
Para columnas circulares, algunas variables clave se interpretan de la siguiente manera: el factor Beta (relación entre lados largo y corto de una columna cuadrada) siempre será 1.0 para una columna circular. Alfa_s, que indica la posición de la columna respecto a la zapata, tomará valores de 40 para columnas centradas, 30 para columnas en el borde de la zapata, y 20 para columnas en la esquina. El perímetro crítico (bo) por donde se produciría la falla por cortante se define como el perímetro ubicado a una distancia d/2 (donde d es el peralte efectivo de la zapata) desde la cara de la columna.
Se calculan tres expresiones para determinar la resistencia del hormigón al punzonamiento, y el valor menor de las tres representa la resistencia nominal del concreto (vu) en unidades de esfuerzo (KN/m²). Este valor se multiplica por la superficie crítica (bo * d) para obtener la resistencia total al punzonamiento en unidades de fuerza. Finalmente, esta resistencia se compara con la solicitación aplicada por la columna (Pu). Si la resistencia es mayor que la solicitación, la zapata es segura frente al punzonamiento. Esta verificación es vital para asegurar la integridad de la conexión columna-zapata.
Tabla Comparativa: Refuerzo Radial vs. Ortogonal
| Característica | Refuerzo Radial y Perimetral (Calavera) | Refuerzo de Disposición Ortogonal |
|---|---|---|
| Base Teórica | Bielas y Tirantes | Análisis de Flexión (vigas) |
| Acero Principal | Circunferencial (estructural) | Barras rectas en X e Y (estructural) |
| Acero Secundario | Radial (constructivo, reparto) | No aplica directamente |
| Complejidad Constructiva | Muy Alta (curvado, empalmes, diámetros variables) | Baja (barras rectas, estándar) |
| Práctica Común | Poco Frecuente | Predominante |
| Economía de Acero | Teóricamente menor cuantía si se optimiza | Mayor cuantía en algunos casos, pero compensa simplicidad |
| Puntos Críticos | Empalmes circunferenciales | Esquinas a 45° (mayor refuerzo) |
Preguntas Frecuentes sobre Zapatas Circulares
¿Por qué son tan poco comunes las zapatas circulares en la construcción?
Las zapatas circulares son poco comunes debido a su alta complejidad constructiva, que incluye el encofrado curvo, el corte y doblado de aceros con diámetros variables, y la dificultad en el cálculo del acero. Además, la mayoría de las situaciones pueden resolverse de manera más práctica y económica con zapatas cuadradas o rectangulares.
¿Qué es el método de bielas y tirantes aplicado a zapatas?
El método de bielas y tirantes es una hipótesis de cálculo estructural que asume que el hormigón soporta las compresiones (bielas) y el acero las tracciones (tirantes) dentro de un elemento. En zapatas, se utiliza para modelar cómo las cargas se distribuyen desde la columna hacia la base, con el acero inferior resistiendo la tendencia de la zapata a abrirse por tracción.
¿Es siempre necesario verificar el punzonamiento en una zapata circular?
Sí, la verificación a cortante por punzonamiento es siempre necesaria en cualquier tipo de zapata que reciba una carga concentrada de una columna. Es un mecanismo de falla crítico donde la columna intenta 'perforar' la zapata, y su verificación asegura que la sección de hormigón alrededor de la columna tiene suficiente resistencia para soportar estos esfuerzos cortantes elevados.
¿Cuál es el método de refuerzo más práctico para una zapata circular?
El método de refuerzo de disposición ortogonal (con barras rectas en direcciones X e Y) es el más práctico y comúnmente utilizado para zapatas circulares. Aunque teóricamente podría requerir una cuantía de acero ligeramente mayor en ciertas direcciones, su simplicidad de corte, doblado y colocación en obra compensa con creces las complejidades del refuerzo radial.
Conclusiones
La aplicabilidad de las zapatas circulares en la ingeniería civil es, en efecto, limitada. Son contadas las situaciones donde su uso ofrece una ventaja insuperable sobre las zapatas de base cuadrada o rectangular, las cuales son más sencillas de diseñar y construir. Por esta razón, son pocos los ingenieros que tienen la oportunidad de ver o participar en la construcción de una zapata circular en su vida profesional. Sin embargo, comprender su comportamiento, la manera en que interactúan con el suelo y las particularidades de su refuerzo es un conocimiento invaluable. Este saber no solo enriquece la base teórica de un ingeniero, sino que también permite apreciar la versatilidad y los desafíos inherentes al diseño de cimentaciones, incluso para geometrías menos convencionales. Aunque raras, las zapatas circulares nos enseñan lecciones importantes sobre la interacción suelo-estructura y la delicada balanza entre la teoría y la practicidad constructiva.
