Cimentaciones: El Pilar Invisible de Toda Obra

Cada edificio, cada puente, cada estructura que vemos erigirse hacia el cielo o extenderse a lo largo del horizonte, comparte un secreto fundamental: su cimentación. Invisible a simple vista una vez terminada la obra, la cimentación es, sin embargo, el elemento más crítico que garantiza la estabilidad, durabilidad y seguridad de cualquier construcción. Es el nexo entre la estructura y el terreno, encargada de transmitir y distribuir las cargas de manera segura al suelo subyacente. Sin una cimentación adecuada, incluso la obra más impresionante está destinada al fracaso. Elegir el tipo correcto de cimentación no es una tarea sencilla; requiere un profundo conocimiento del terreno, las cargas esperadas y las condiciones del entorno.

La Esencia de la Estabilidad: Tipos de Cimentaciones

Las cimentaciones se clasifican generalmente en superficiales y profundas, dependiendo de la profundidad a la que se transmite la carga al suelo. La elección de una u otra depende de factores como la capacidad portante del terreno, la magnitud de las cargas de la estructura, la presencia de agua subterránea y la sismicidad de la zona. A continuación, exploraremos los tipos más comunes, sus características y aplicaciones.

Cimientos Aislados: La Base Individual

Los cimientos aislados son quizás el tipo más simple y común de cimentación superficial. Se utilizan para soportar cargas concentradas, como las que provienen de columnas o pilares individuales. Son ideales cuando el suelo superficial tiene una buena capacidad portante y las cargas de la estructura no son excesivamente elevadas. Su diseño y construcción suelen ser más económicos y rápidos en comparación con otros tipos de cimentaciones.

• Cimientos Aislados Circulares: Frecuentemente utilizados para columnas, especialmente las que tienen una sección circular, ya que la forma optimiza la distribución de tensiones.
• Cimientos Aislados Rectangulares: Los más versátiles y comunes, adecuados para columnas cuadradas o rectangulares, y también para muros de carga que transmiten cargas puntuales.
• Cimientos Aislados Irregulares: Se diseñan con formas no estándar para adaptarse a configuraciones específicas de columnas, cargas excéntricas o restricciones de espacio, como la proximidad a otras estructuras o límites de propiedad. Su cálculo y diseño son más complejos.

La principal ventaja de los cimientos aislados es su simplicidad y coste. Sin embargo, son sensibles a los asentamientos diferenciales si el suelo no es homogéneo, lo que puede causar grietas o daños en la estructura superior.

Cimientos de Borde y de Esquina: Desafíos en los Límites

Los cimientos de borde y de esquina son variantes especiales de los cimientos aislados que se encuentran en los límites de la propiedad o cerca de otras estructuras. Debido a su posición, la carga de la columna se aplica de forma excéntrica, lo que genera momentos de vuelco significativos que deben ser contrarrestados. Para resolver este problema, se suelen emplear:

• Zapatas Combinadas: Cuando dos o más columnas adyacentes (a menudo una de borde y otra interior) comparten una misma zapata para equilibrar la carga.
• Zapatas Voladizas (o Viga Riostra): Una zapata de borde se conecta a una zapata interior mediante una viga de conexión rígida (riostra) que transfiere parte del momento de vuelco a la zapata interior, distribuyendo mejor la carga.

La complejidad en el diseño de estos cimientos radica en la necesidad de asegurar que la carga se transmita de manera uniforme al suelo, evitando rotaciones o asentamientos excesivos en los límites de la estructura.

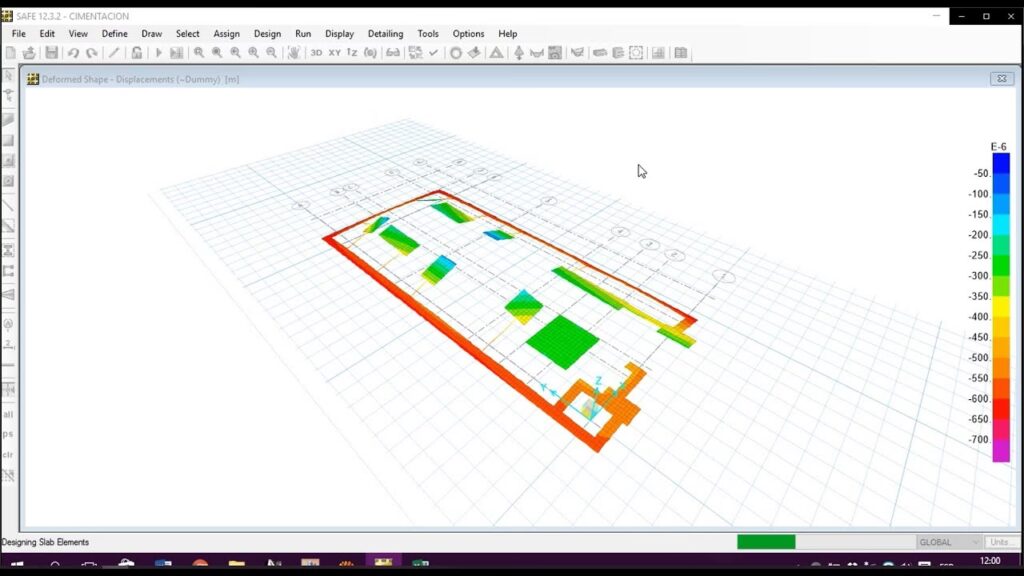

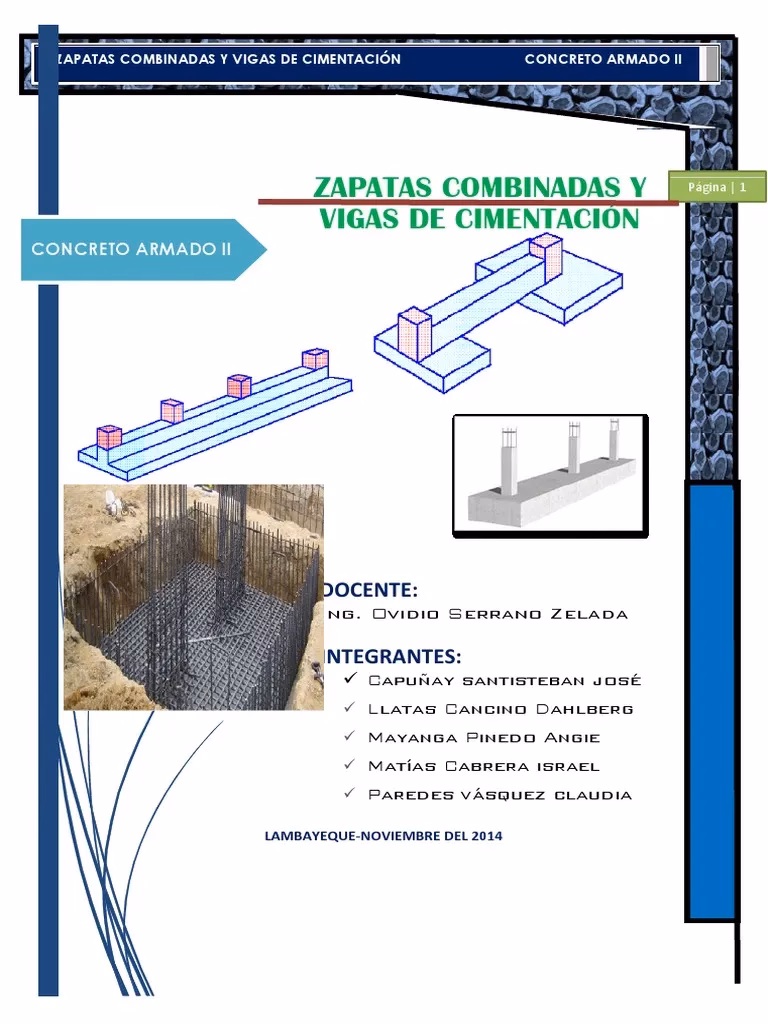

Cimientos Combinados: La Unión hace la Fuerza

Los cimientos combinados, como su nombre indica, son aquellos que soportan dos o más columnas o muros de carga en una única base. Se utilizan cuando las columnas están muy próximas entre sí, cuando las zapatas aisladas se superpondrían, o cuando una columna de borde necesita compartir la carga con una columna interior para evitar excentricidades. Pueden tener diversas formas:

• Cimiento Combinado Rectangular: Ideal para dos columnas con cargas similares y espaciamiento uniforme.
• Cimiento Combinado Trapezoidal: Se utiliza cuando las cargas de las columnas son muy diferentes, permitiendo que la forma de la zapata se ajuste para que el centroide de la zapata coincida con el centro de las cargas, logrando una distribución de presión más uniforme bajo la cimentación.

Estos cimientos son una solución eficaz para evitar asentamientos diferenciales entre columnas adyacentes y para gestionar situaciones donde el espacio para cimientos aislados es limitado. Su diseño es más complejo que el de los cimientos aislados, ya que implican el análisis de las interacciones entre múltiples cargas y la geometría de la zapata.

Cimentaciones sobre Pilotes: Penetrando en la Profundidad

Cuando las capas superficiales del suelo son demasiado blandas, compresibles o inestables para soportar las cargas de la estructura, se recurre a las cimentaciones profundas, siendo los pilotes el ejemplo más destacado. Los pilotes son elementos estructurales esbeltos y largos que se hincan o se construyen in situ en el terreno hasta alcanzar una capa de suelo con capacidad portante suficiente o roca. Transmiten las cargas al suelo de dos maneras principales:

• Pilotes de Fricción: Transmiten la carga a través de la resistencia por fricción entre la superficie lateral del pilote y el suelo circundante.
• Pilotes de Punta (o Apoyo por Punta): La carga se transmite principalmente a través de la punta del pilote, que se apoya en una capa de suelo o roca muy resistente.

Los pilotes pueden ser de diferentes materiales (hormigón, acero, madera) y construirse mediante diversas técnicas (hincados, perforados, de barrena continua). Sobre un grupo de pilotes se construye un cabezal de pilotes (o encepado), una losa de hormigón que conecta y distribuye la carga de la columna a los pilotes. Las cimentaciones sobre pilotes son costosas y complejas, pero indispensables para estructuras de gran envergadura o en terrenos difíciles.

Plateas de Cimentación: La Alfombra Resistente

Las plateas de cimentación, también conocidas como losas de cimentación o radieres, son cimentaciones superficiales que cubren la totalidad o una gran parte de la superficie del edificio. Funcionan como una única losa continua que distribuye las cargas de todas las columnas y muros sobre una gran área de suelo. Son especialmente útiles en las siguientes situaciones:

• Suelos de Baja Capacidad Portante: Al distribuir la carga sobre una superficie muy grande, la presión sobre el suelo se reduce significativamente, lo que permite construir en suelos que de otro modo serían inadecuados.
• Cargas Pesadas o Uniformes: Ideales para edificios de gran altura, sótanos o estructuras con cargas distribuidas de manera uniforme, como tanques o silos.
• Reducción de Asentamientos Diferenciales: Al actuar como una unidad rígida, la platea minimiza las diferencias de asentamiento entre diferentes puntos de la estructura, lo que es crucial para evitar daños.

Las plateas pueden diseñarse con:

• Diferentes Espesores: Pueden tener un espesor uniforme o ser más gruesas bajo las columnas y muros de carga para proporcionar rigidez adicional y una mejor transferencia de cargas.
• Sobre Distintos Terrenos: Son versátiles para adaptarse a terrenos con variaciones en la capacidad portante dentro de la misma huella del edificio, compensando las diferencias mediante un diseño estructural adecuado.
• Con Huecos: Se pueden incorporar aberturas o huecos en la losa para permitir el paso de instalaciones (tuberías, conductos eléctricos), el acceso a sótanos o la creación de patios internos.

Si bien las plateas son más costosas que los cimientos aislados debido al mayor volumen de hormigón y acero, su capacidad para resolver problemas complejos de suelo y carga las convierte en una solución invaluable en muchos proyectos.

Condiciones de Frontera: El Entorno Define el Diseño

Más allá del tipo de cimentación, el diseño debe considerar las condiciones de frontera, que son los factores externos e internos que influyen en el comportamiento de la cimentación y su interacción con el suelo y las estructuras adyacentes. Estas condiciones pueden ser:

• Naturales: Se refieren a las características inherentes del sitio. Incluyen la geología del terreno (tipo de roca, estratos de suelo, fallas), el nivel freático (presencia y fluctuaciones del agua subterránea), la sismicidad de la región (riesgo de terremotos), la presencia de suelos expansivos o colapsables, y el clima (ciclos de congelación-descongelación que pueden causar levantamientos por helada). Un estudio geotécnico exhaustivo es fundamental para comprender estas condiciones.
• Impuestas: Son factores externos o limitaciones del proyecto que deben ser considerados. Esto incluye la proximidad a estructuras existentes (que pueden verse afectadas por la nueva excavación o carga), límites de propiedad (que restringen el tamaño y la forma de la cimentación), la presencia de servicios públicos subterráneos (tuberías, cables), y las normativas de construcción locales. En ocasiones, las condiciones impuestas requieren soluciones de cimentación más complejas o costosas, como el uso de muros pantalla o pilotes de contención.

Ignorar las condiciones de frontera puede llevar a problemas severos como asentamientos excesivos, daños estructurales en edificios vecinos o incluso fallas catastróficas. Por ello, un análisis detallado de estas condiciones es tan crucial como el cálculo de las cargas de la estructura.

Tabla Comparativa de Cimentaciones Comunes

Preguntas Frecuentes (FAQ) sobre Cimentaciones

¿Cuándo se debe usar una cimentación profunda en lugar de una superficial?

Una cimentación profunda se elige cuando las capas superficiales del suelo no tienen la capacidad portante suficiente para soportar las cargas de la estructura. Esto ocurre en suelos muy blandos, muy compresibles o cuando las cargas de la estructura son excepcionalmente altas. También es común en zonas con alto nivel freático o en presencia de suelos expansivos o colapsables en la superficie.

¿Qué factores influyen en la elección del tipo de cimentación?

La elección depende de varios factores clave: la capacidad portante y las características geotécnicas del suelo (obtenidas de un estudio de suelos), la magnitud y tipo de las cargas de la estructura, la profundidad del nivel freático, la sismicidad de la zona, la presencia de estructuras adyacentes y los límites de propiedad, y, por supuesto, el presupuesto y el tiempo de ejecución disponibles para el proyecto.

¿Es posible combinar diferentes tipos de cimentaciones en un mismo proyecto?

Sí, es posible y a menudo necesario. En proyectos grandes o complejos, donde las condiciones del suelo varían significativamente en diferentes partes del terreno, o donde hay combinaciones de cargas (por ejemplo, áreas con cargas ligeras y otras con cargas pesadas), se pueden utilizar diferentes tipos de cimentaciones. Por ejemplo, una parte del edificio podría asentarse sobre plateas, mientras que otra, con un suelo más débil o cargas más altas, podría requerir pilotes. Esto se conoce como cimentación mixta o combinada.

¿Qué es el asentamiento diferencial y cómo se evita?

El asentamiento diferencial ocurre cuando diferentes partes de una estructura se asientan a velocidades o magnitudes distintas. Esto puede causar tensiones no deseadas en la estructura, llevando a grietas, deformaciones y, en casos extremos, fallas estructurales. Se evita mediante un diseño de cimentación adecuado que considere la homogeneidad del suelo y la distribución de cargas, eligiendo cimentaciones que distribuyan la carga sobre una gran área (como plateas) o que alcancen estratos de suelo uniformes y resistentes (como pilotes). La correcta compactación del suelo de fundación también es crucial.

¿Por qué son importantes las condiciones de frontera en el diseño de cimentaciones?

Las condiciones de frontera son vitales porque determinan las restricciones y los desafíos que la cimentación debe superar. Factores como la proximidad a edificios existentes, la presencia de redes de servicios subterráneos, el nivel freático fluctuante o la sismicidad de la zona, pueden dictar la necesidad de diseños de cimentación más robustos, métodos de construcción específicos o medidas de protección adicionales. Ignorarlas podría comprometer la estabilidad no solo de la nueva estructura, sino también de las adyacentes.
