¿Zapata Aislada: La Base Invisible de tu Construcción?

Cada edificio, desde el más modesto hasta el rascacielos más imponente, tiene un secreto bajo sus cimientos: una estructura invisible que le proporciona la estabilidad y el soporte necesarios para desafiar la gravedad. Dentro de este mundo subterráneo, la zapata aislada emerge como uno de los elementos más fundamentales y versátiles en la ingeniería civil y la construcción. Pero, ¿qué es exactamente una zapata aislada y cuál es su papel crucial en la seguridad de una edificación?

En términos sencillos, una zapata aislada es un tipo de cimentación superficial que se utiliza para soportar una columna o pilar individual, distribuyendo la carga concentrada de este elemento estructural sobre una superficie de terreno mayor. Su propósito principal es transmitir de manera segura y eficiente el peso de la estructura al suelo subyacente, evitando asentamientos excesivos o diferenciales que podrían comprometer la integridad del edificio. Imagina el pie de un gigante: la zapata aislada actúa como ese pie, distribuyendo el peso para que el gigante no se hunda en el barro.

La Esencia de la Zapata Aislada: Más Allá del Hormigón

La importancia de las zapatas aisladas radica en su capacidad para adaptarse a diversas condiciones de carga y tipos de suelo. Son la elección predilecta cuando las cargas de la superestructura son relativamente bajas o moderadas y el suelo tiene una capacidad portante aceptable. Su diseño permite una optimización del uso de materiales, ya que cada zapata se calcula para la carga específica de la columna que soporta, a diferencia de otros sistemas de cimentación continua que abarcan grandes áreas.

Estas cimentaciones suelen construirse con hormigón armado, una combinación de hormigón (que resiste la compresión) y barras de acero (que resisten la tracción). Esta sinergia de materiales garantiza la durabilidad y la resistencia necesarias para soportar las fuerzas a las que serán sometidas durante la vida útil de la estructura. La forma más común es cuadrada o rectangular, aunque también pueden ser circulares, dependiendo de la geometría de la columna y las restricciones del terreno.

Funciones Clave de una Zapata Aislada:

• Transferencia de Cargas: Reciben la carga puntual de las columnas y la distribuyen uniformemente a una superficie mayor del suelo.
• Prevención de Asentamientos: Al distribuir la carga, reducen la presión sobre el terreno, minimizando la posibilidad de que el edificio se hunda o asiente de forma desigual.
• Anclaje Estructural: Proporcionan un punto de anclaje sólido para las columnas, resistiendo fuerzas laterales como las del viento o sismos.
• Economía: A menudo son una solución más económica para cimentaciones puntuales en comparación con losas o zapatas corridas, especialmente en suelos competentes.

Rigidez vs. Flexibilidad: La Clasificación Crucial de las Cimentaciones

Una de las preguntas más recurrentes en el diseño de cimentaciones es cómo determinar si una base es rígida o flexible. Esta clasificación no es meramente académica; tiene implicaciones directas en la forma en que se comporta la zapata bajo carga y, por ende, en su diseño estructural. La Instrucción Española de Hormigón Estructural (EHE), un referente clave en la normativa de construcción, establece criterios claros para esta distinción.

¿Cuándo una Cimentación es Rígida?

Según la EHE, una cimentación superficial se considera rígida cuando el vuelo de la zapata en la dirección principal es inferior a dos veces el canto (altura) de la zapata. Es decir, si el voladizo (la parte que sobresale de la columna) es relativamente corto en comparación con su espesor, la zapata se comportará como un cuerpo rígido. Esto significa que las deformaciones por flexión dentro de la zapata son despreciables y la distribución de presiones en el suelo bajo la zapata se puede considerar lineal o uniforme. En este escenario, la carga se transmite al terreno de manera más directa y predecible, lo que simplifica los cálculos de diseño.

Las zapatas rígidas son ideales para suelos con buena capacidad portante y cuando las cargas son moderadas. Su diseño se basa en la suposición de que la zapata no se deforma significativamente bajo la carga, distribuyendo la presión de manera uniforme sobre el área de contacto con el suelo.

¿Qué es una Cimentación Flexible?

Por otro lado, una cimentación se clasifica como flexible cuando el vuelo en la dirección principal es mayor que dos veces el canto de la zapata. En este caso, la zapata es relativamente delgada en comparación con su voladizo, lo que permite que experimente deformaciones significativas bajo la acción de las cargas. La distribución de presiones en el suelo bajo una zapata flexible no es uniforme; es más compleja y depende de la rigidez relativa de la zapata y el suelo. Las zonas más cargadas (generalmente bajo la columna) tienden a ceder más, redistribuyendo la presión hacia los bordes. Esto requiere un análisis más sofisticado, a menudo utilizando métodos de interacción suelo-estructura.

Dentro del grupo de cimentaciones flexibles, la EHE incluye no solo las zapatas cuyo vuelo es mayor que dos veces el canto, sino también las losas de cimentación, que por su gran superficie y menor espesor relativo, siempre se consideran flexibles.

Tipos de Zapatas Aisladas: Una Mirada Más Detallada

Más allá de la clasificación rígida/flexible, las zapatas aisladas también se pueden categorizar por sus características de diseño, que a menudo se correlacionan con su comportamiento. La información proporcionada sugiere una distinción entre:

• Zapatas Flexibles (por diseño): Estas zapatas se caracterizan porque su canto (altura) es menor que el vuelo (largo) en ambas direcciones de la zapata. Es decir, son relativamente delgadas y extendidas. Este diseño las lleva a comportarse, según los criterios de la EHE, como cimentaciones flexibles, donde la deformación es un factor importante en la distribución de tensiones. Requieren un cálculo más minucioso de las armaduras para controlar las deformaciones y fisuraciones.

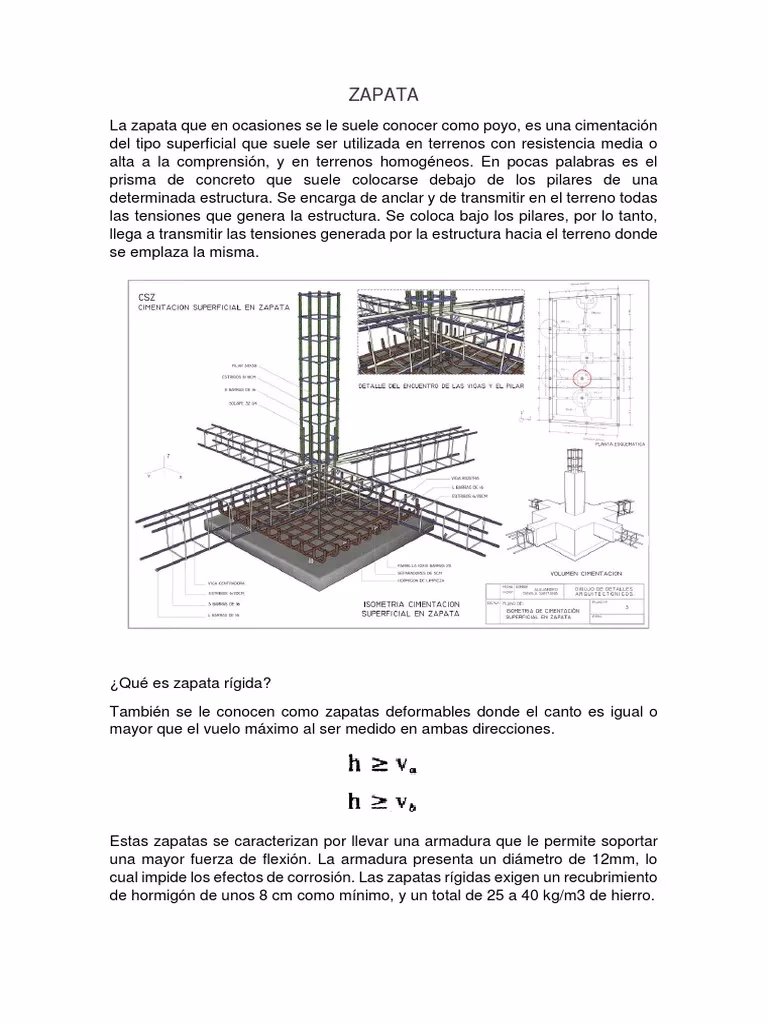

• Zapatas Deformables o Rígidas (por diseño): La terminología aquí puede ser un poco confusa, pero se refiere a zapatas donde el canto es igual o menor que el vuelo máximo medido en ambas direcciones. En el contexto de la EHE, si el canto es lo suficientemente grande en relación al vuelo (es decir, el vuelo es inferior a dos veces el canto), estas zapatas se considerarán rígidas. Su diseño busca minimizar las deformaciones por flexión, permitiendo una distribución de presiones más uniforme en el suelo. Son más robustas en términos de espesor.

Es fundamental comprender que la distinción entre rígido y flexible es un concepto de comportamiento estructural que influye directamente en el método de cálculo y diseño. Un ingeniero estructural siempre evaluará esta relación entre vuelo y canto para determinar el enfoque de diseño adecuado.

Diferencias Clave entre Zapatas Rígidas y Flexibles

Para clarificar aún más, la siguiente tabla resume las principales diferencias entre estas dos categorías:

Zapata Aislada vs. Otros Tipos de Cimentación: ¿Platea o Zapata Corrida?

Aunque el enfoque principal de este artículo son las zapatas aisladas, es útil contextualizarlas en el panorama general de las cimentaciones superficiales, que también incluyen las zapatas corridas y las plateas (o losas de cimentación). Cada tipo tiene sus propias ventajas y aplicaciones específicas:

• Zapata Corrida: A diferencia de la zapata aislada que soporta una columna, la zapata corrida es un elemento continuo que soporta muros o una serie de columnas muy próximas. Es ideal para cimentar muros de carga o para conectar varias columnas cuando el suelo es de baja capacidad portante o las cargas son muy elevadas y distribuidas linealmente. Una de sus ventajas mencionadas es que permite la circulación de aire debajo de la vivienda, lo cual puede ser beneficioso para la ventilación y prevención de humedades en ciertos diseños.

• Platea (Losa de Cimentación): La platea es una losa de hormigón armado que cubre toda el área de la huella de la estructura, distribuyendo la carga de todos los elementos (columnas y muros) sobre una superficie muy grande. Se utiliza cuando el suelo tiene muy baja capacidad portante, cuando las cargas de la estructura son muy elevadas y están muy próximas, o cuando se desea minimizar los asentamientos diferenciales. La platea es más sencilla y rápida de ejecutar en obra, y al cubrir una gran área, es menos afectada por la acción del clima durante su construcción. Sin embargo, su consumo de hormigón y acero suele ser mayor que el de zapatas aisladas o corridas.

La elección entre zapata aislada, corrida o platea dependerá de múltiples factores, incluyendo las características del suelo, la magnitud y distribución de las cargas de la estructura, el presupuesto disponible, las condiciones climáticas del sitio y el cronograma de la obra. Un estudio geotécnico exhaustivo y el criterio de un ingeniero estructural son indispensables para tomar la decisión más adecuada.

Preguntas Frecuentes sobre Zapatas Aisladas y Cimentaciones

¿Cuál es la función principal de una zapata aislada?

La función principal de una zapata aislada es recibir la carga puntual de una columna o pilar y distribuirla sobre una superficie de terreno mayor, reduciendo la presión sobre el suelo y evitando asentamientos excesivos o diferenciales que puedan afectar la estabilidad de la estructura.

¿Cómo se determina si una cimentación es rígida o flexible según la EHE?

Según la Instrucción Española de Hormigón Estructural (EHE), una cimentación superficial es rígida si el vuelo (la parte que sobresale de la columna) en la dirección principal es inferior a dos veces el canto (altura o espesor) de la zapata. Si el vuelo es mayor que dos veces el canto, se considera flexible.

¿Cuándo se prefiere una zapata rígida?

Se prefiere una zapata rígida cuando el suelo tiene una buena capacidad portante y las cargas de la columna son moderadas. Su diseño es más directo, ya que se asume una distribución uniforme de presiones en el suelo, y las deformaciones internas son despreciables.

¿Cuándo se prefiere una zapata flexible?

Se prefiere una zapata flexible (o es el resultado de las condiciones de diseño) cuando el suelo es más compresible, las cargas son muy elevadas o las dimensiones de la zapata son grandes en relación a su espesor. Requiere un análisis más complejo de interacción suelo-estructura debido a las deformaciones significativas y la distribución no uniforme de presiones.

¿Qué son el vuelo y el canto en una zapata?

El vuelo de una zapata se refiere a la distancia que sobresale la zapata más allá del borde de la columna que soporta. El canto es la altura o el espesor total de la zapata, medida verticalmente.

¿Qué es la EHE?

EHE son las siglas de la Instrucción Española de Hormigón Estructural. Es una normativa técnica que establece las exigencias y criterios para el proyecto, cálculo, construcción y control de estructuras de hormigón en España, incluyendo las cimentaciones.

¿Una platea es una zapata aislada?

No, una platea (o losa de cimentación) no es una zapata aislada. Mientras que una zapata aislada soporta una única columna, una platea es una losa continua que cubre toda o gran parte de la superficie de la edificación, soportando múltiples columnas y muros y distribuyendo las cargas sobre una vasta área de terreno. Se utiliza en condiciones de suelo menos favorables o cargas muy elevadas y distribuidas.

¿Qué ventajas tiene una zapata aislada sobre otros tipos de cimentación?

Las zapatas aisladas son generalmente más económicas en términos de material y excavación para proyectos con cargas puntuales y suelos competentes. Permiten una mayor flexibilidad en la distribución de columnas y son relativamente rápidas de construir individualmente. Además, minimizan la interrupción del terreno en comparación con las losas de cimentación.

Conclusión: La Base de la Seguridad y la Estabilidad

Las zapatas aisladas son, sin lugar a dudas, un componente vital en el diseño y construcción de edificaciones. Su función de transferir y distribuir las cargas de las columnas al terreno es fundamental para garantizar la estabilidad y la longevidad de cualquier estructura. La comprensión de sus características, especialmente la distinción entre su comportamiento como cimentación rígida o flexible según criterios como los de la EHE, es esencial para los profesionales del diseño y la construcción. Esta clasificación no solo define el método de cálculo, sino que también asegura que la cimentación se adapte óptimamente a las condiciones específicas del suelo y las cargas de la superestructura.

Al final, ya sea una zapata rígida que distribuye la carga de manera uniforme o una flexible que se deforma para adaptarse a las tensiones, la elección y el diseño adecuados de estas bases invisibles son un testimonio de la ingeniería que nos permite construir con confianza. Son la primera línea de defensa contra los desafíos del subsuelo, cimentando no solo edificios, sino también la seguridad y la durabilidad de nuestro entorno construido.
