¿Medidas de Zapata Corrida? La Guía Definitiva

Cuando hablamos de la base sobre la que se asienta cualquier estructura, desde una pequeña vivienda hasta un gran edificio, las zapatas corridas emergen como uno de los elementos fundamentales. Son la conexión vital entre el peso de la construcción y la capacidad de soporte del terreno. Pero, ¿cuáles son las medidas de zapata corrida adecuadas? Esta pregunta, aparentemente sencilla, encierra una complejidad técnica que define la seguridad y la durabilidad de cualquier proyecto. Entender sus dimensiones no es solo una cuestión de números, sino de comprender la interacción entre cargas, suelos y materiales, una danza ingenieril que garantiza la estabilidad.

En este artículo, desglosaremos todo lo que necesitas saber sobre las medidas de las zapatas corridas. Exploraremos los factores que influyen en su diseño, los componentes clave que las definen, los principios detrás de su cálculo y por qué la precisión en cada milímetro es absolutamente crítica. Prepárate para sumergirte en el fascinante mundo de la ingeniería civil y descubrir los secretos detrás de los cimientos que sostienen nuestro mundo.

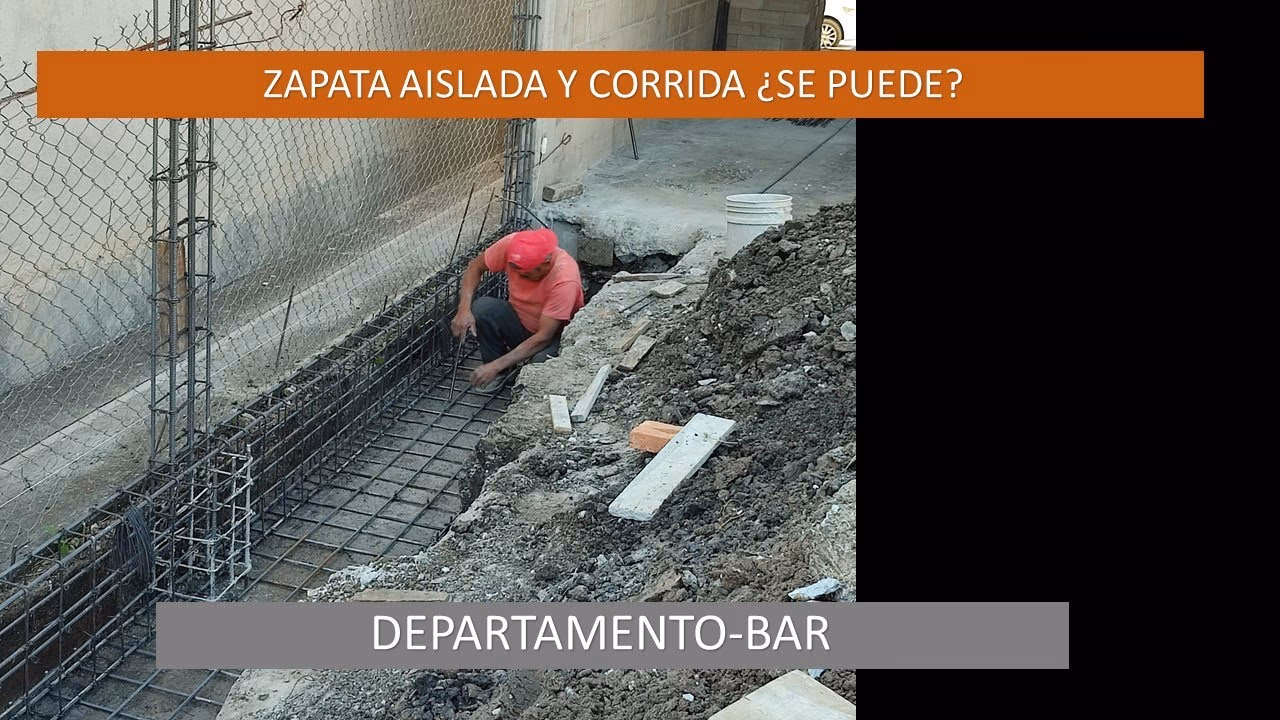

¿Qué es una Zapata Corrida y Cuál es su Función Principal?

Antes de adentrarnos en las medidas, es esencial comprender qué es exactamente una zapata corrida. Una zapata corrida, también conocida como cimiento corrido o cimiento continuo, es un tipo de cimentación superficial que se extiende de forma lineal bajo un muro portante o una hilera de columnas muy próximas entre sí. Su propósito principal es transmitir la carga de la estructura al suelo de manera uniforme, distribuyendo el peso sobre una superficie amplia para que la presión por unidad de área no exceda la capacidad portante admisible del terreno.

Imagina que la estructura es un elefante y el suelo es una fina capa de hielo. Si el elefante apoya todo su peso en un solo punto, el hielo se romperá. Pero si distribuye su peso sobre una tabla grande, la presión se reduce y el hielo puede soportarlo. La zapata corrida actúa como esa 'tabla', ampliando el área de contacto y asegurando que el suelo no se deforme excesivamente o falle bajo la carga.

Además de distribuir las cargas verticales, las zapatas corridas también ayudan a resistir las cargas laterales (como las de viento o sismo) y a prevenir asentamientos diferenciales, que ocurren cuando una parte de la estructura se asienta más que otra, causando fisuras y daños.

Factores Determinantes en las Medidas de las Zapatas Corridas

El dimensionamiento de una zapata corrida no es un proceso arbitrario. Depende de una serie de factores interconectados que deben ser evaluados meticulosamente por ingenieros estructurales. Ignorar cualquiera de estos elementos puede llevar a un diseño deficiente y, en última instancia, a problemas estructurales graves. Los principales factores son:

1. Cargas de la Estructura

Este es quizás el factor más obvio. Las cargas incluyen el peso propio de la estructura (cargas muertas, como muros, losas, techos), el peso de los ocupantes y el mobiliario (cargas vivas), y las cargas ambientales (viento, nieve, sismo). Cuanto mayores sean las cargas que la zapata deba soportar, mayor será el tamaño necesario para distribuir esa fuerza.

2. Tipo y Capacidad Portante del Suelo

El suelo es el elemento sobre el que descansa la zapata, y su capacidad para soportar peso varía enormemente. Un estudio geotécnico es indispensable para determinar las propiedades del suelo, como su capacidad portante admisible (cuánta presión puede soportar sin fallar), su cohesión, su ángulo de fricción interna y la presencia de nivel freático. Un suelo blando o arcilloso requerirá zapatas más grandes para distribuir la misma carga que un suelo rocoso o denso.

3. Profundidad de Desplante

La profundidad a la que se construye la zapata también es crucial. Debe ser lo suficientemente profunda para superar la capa de suelo orgánico, alcanzar una capa de suelo con capacidad portante adecuada y protegerse de las variaciones de humedad y las heladas. En zonas frías, la profundidad de desplante debe estar por debajo del nivel de congelación para evitar que el agua se congele y expanda el suelo, dañando la cimentación.

4. Materiales de Construcción

La resistencia del concreto (f'c) y el acero de refuerzo (fy) utilizados en la zapata influyen en su diseño. Un concreto de mayor resistencia puede permitir peraltes ligeramente menores, mientras que la cantidad y disposición del acero de refuerzo son vitales para resistir las fuerzas de tracción y corte que actúan sobre la zapata.

5. Normativa y Códigos de Construcción

Cada región o país tiene códigos de construcción que establecen requisitos mínimos para el diseño y construcción de cimentaciones. Estas normativas garantizan un nivel básico de seguridad y deben ser estrictamente seguidas. Los códigos especifican factores de seguridad, resistencias mínimas de materiales y métodos de cálculo.

Componentes Clave y sus Medidas: Ancho, Peralte y Armadura

Una zapata corrida tiene tres dimensiones principales que definen sus medidas:

1. Ancho (B)

El ancho de la zapata es la dimensión perpendicular al muro o a la línea de columnas. Es la medida más directamente relacionada con la distribución de la carga sobre el suelo. Se calcula dividiendo la carga total que debe soportar la zapata por la capacidad portante admisible del suelo. Un ancho insuficiente provocará una presión excesiva sobre el suelo, llevando a asentamientos excesivos o incluso al colapso.

Por ejemplo, si un muro ejerce una carga de 100 kN por metro lineal y el suelo tiene una capacidad portante de 100 kPa (kN/m²), el ancho mínimo requerido sería 100 kN / 100 kPa = 1 metro. Sin embargo, este es un cálculo simplificado y en la práctica se aplican factores de seguridad y se consideran otros efectos.

2. Peralte o Altura (h)

El peralte es la altura vertical de la zapata. Esta dimensión es crucial para la resistencia de la zapata a las fuerzas de flexión y cortante. Cuando la carga del muro se transmite a la zapata, esta tiende a flexionarse y a 'punzonar' el concreto. Un peralte adecuado asegura que el concreto tenga suficiente rigidez y resistencia para soportar estas tensiones sin agrietarse o fallar. El peralte también debe ser suficiente para alojar adecuadamente el acero de refuerzo y garantizar un recubrimiento adecuado para protegerlo de la corrosión.

3. Armadura (Acero de Refuerzo)

Aunque no es una 'medida' en el sentido dimensional, la cantidad, diámetro y disposición del acero de refuerzo son medidas críticas dentro de la zapata. El concreto es muy fuerte a compresión pero débil a tracción. El acero de refuerzo, que se coloca en las zonas donde se esperan tensiones de tracción (generalmente en la parte inferior de la zapata), absorbe estas fuerzas. La armadura se compone de:

• Aceros longitudinales: Barras que corren a lo largo de la zapata, distribuyendo las cargas y resistiendo la flexión.
• Aceros transversales (o estribos/conectores): Barras más cortas que se colocan perpendicularmente a los aceros longitudinales, ayudando a distribuir la carga uniformemente y a resistir el cortante.

El cálculo de la cantidad y el diámetro de estas barras se basa en las cargas aplicadas, el peralte de la zapata y las propiedades de los materiales.

Cálculo de las Dimensiones: Un Vistazo General

El proceso de cálculo de las dimensiones de una zapata corrida es un trabajo de ingeniería que requiere software especializado y el conocimiento de normativas. Sin embargo, podemos entender los principios básicos:

1. Determinación de Cargas: Suma de todas las cargas muertas, vivas y ambientales que la zapata deberá soportar.
2. Estudio Geotécnico: Obtención de la capacidad portante del suelo y otras propiedades.
3. Pre-dimensionamiento del Ancho: Se estima un ancho inicial dividiendo la carga total por la capacidad portante admisible del suelo, aplicando factores de seguridad.
4. Verificación por Cortante: Con el ancho pre-dimensionado, se calcula el peralte mínimo necesario para que la zapata resista las fuerzas de cortante sin necesidad de refuerzo especial o con el mínimo.
5. Verificación por Flexión: Se calcula el momento flector máximo en la zapata y se determina la cantidad de acero de refuerzo necesaria para resistirlo, así como el peralte final requerido.
6. Verificación por Asentamientos: Se asegura que la presión sobre el suelo no cause asentamientos excesivos o diferenciales.
7. Detallado de Armadura: Diseño final de la disposición y cantidad de barras de acero.

Es un proceso iterativo, donde se ajustan las dimensiones hasta que se cumplen todos los criterios de seguridad y servicioability.

Tipos de Zapatas Corridas y sus Aplicaciones

Aunque el principio es el mismo, las zapatas corridas pueden variar en su forma y aplicación:

• Zapatas Corridas Rectangulares: Las más comunes, con sección transversal rectangular. Ideales para muros de carga uniformes.
• Zapatas Corridas Trapezoidales: Con una sección que se ensancha hacia la base. Pueden ser más eficientes en el uso de materiales en ciertas condiciones.
• Zapatas Corridas Escalonadas: Utilizadas en terrenos con pendiente o cuando se necesita variar la profundidad de desplante.
• Zapatas Corridas Bajo Muros: Las más típicas, extendiéndose bajo la longitud de un muro portante.
• Zapatas Corridas Bajo Columnas Alineadas: Cuando una serie de columnas están muy cerca y es más eficiente unirlas con una zapata corrida en lugar de zapatas aisladas.

Medidas Estándar y Variaciones Comunes

No existen unas "medidas estándar" universales para las zapatas corridas, ya que dependen completamente de los factores antes mencionados. Sin embargo, se pueden dar rangos típicos para construcciones residenciales ligeras en suelos de capacidad portante media:

• Ancho: Para viviendas unifamiliares con muros de carga, los anchos suelen oscilar entre 60 cm y 120 cm. Para edificios de mayor altura o con cargas más pesadas, los anchos pueden superar los 200 cm o más.
• Peralte: El peralte mínimo suele ser de 30 cm a 40 cm para estructuras pequeñas, pero puede aumentar a 50 cm, 80 cm o incluso más en función de las cargas, la luz entre apoyos y la resistencia al cortante y flexión requerida.
• Profundidad de Desplante: Generalmente, el fondo de la zapata se ubica a una profundidad mínima de 80 cm a 150 cm por debajo del nivel del terreno natural, dependiendo de la región, el tipo de suelo y la presencia de heladas.

Es fundamental recordar que estos son solo ejemplos. Nunca se debe diseñar una cimentación basándose en medidas genéricas sin un estudio de cargas y un estudio de suelo específico para el proyecto.

Importancia de la Normativa y los Códigos de Construcción

La normativa de construcción y los códigos técnicos son la columna vertebral del diseño seguro de estructuras. Estos documentos, como el ACI 318 (American Concrete Institute) o las Normas Técnicas Complementarias de Diseño y Construcción de Cimentaciones en México, establecen los requisitos mínimos de seguridad, los factores de carga y resistencia, los métodos de cálculo y los detalles constructivos que deben seguirse.

Ignorar estas normativas no solo es ilegal, sino que pone en riesgo la vida de las personas y la integridad de la edificación. Los códigos se basan en décadas de investigación, experiencia y lecciones aprendidas de fallos estructurales. Proporcionan un marco estandarizado que asegura que las zapatas corridas (y todas las demás partes de la estructura) sean diseñadas para resistir las fuerzas a las que estarán sometidas durante su vida útil.

Errores Comunes al Dimensionar Zapatas Corridas

A pesar de la importancia de un diseño adecuado, se cometen errores que pueden tener consecuencias graves:

• No realizar un Estudio de Suelo: Dimensionar una zapata sin conocer la capacidad portante del terreno es como construir a ciegas. Es el error más crítico.
• Subestimar las Cargas: No considerar todas las cargas (especialmente las cargas vivas máximas, sismo o viento) puede llevar a un diseño insuficiente.
• Subdimensionamiento por Ahorro: Intentar reducir el tamaño de la zapata para ahorrar material, comprometiendo la seguridad y la estabilidad.
• Mala Calidad de Materiales o Ejecución: Utilizar concreto de baja resistencia, acero de refuerzo incorrecto o una mala compactación del terreno puede anular un diseño correcto.
• Ignorar el Nivel Freático: El agua subterránea puede reducir drásticamente la capacidad portante del suelo y generar empujes hidrostáticos que la zapata no fue diseñada para resistir.

La prevención de estos errores radica en la contratación de profesionales cualificados y la supervisión rigurosa durante todas las fases del proyecto.

Tabla Comparativa: Factores Clave y su Impacto en las Medidas

Preguntas Frecuentes sobre Medidas de Zapata Corrida

1. ¿Es siempre necesario un estudio de suelo para dimensionar una zapata corrida?

Sí, absolutamente. Un estudio de suelo (o estudio geotécnico) es un requisito esencial para cualquier proyecto de construcción donde se vayan a diseñar cimentaciones. Proporciona información crucial sobre la capacidad portante del suelo, la presencia de agua subterránea, la estratigrafía y otras propiedades que son fundamentales para un diseño seguro y económico de las zapatas. Sin esta información, cualquier diseño de cimentación sería una conjetura peligrosa, que podría llevar a asentamientos excesivos, fallos estructurales o sobrecostos innecesarios por un sobredimensionamiento.

2. ¿Qué sucede si una zapata corrida está subdimensionada?

Si una zapata corrida está subdimensionada, significa que su tamaño es insuficiente para distribuir adecuadamente las cargas de la estructura sobre el suelo. Esto puede llevar a varias consecuencias graves:

• Asentamientos Excesivos: El suelo debajo de la zapata se comprimirá más de lo esperado, causando que la estructura se hunda de manera uniforme.
• Asentamientos Diferenciales: Algunas partes de la estructura se hundirán más que otras, lo que provocará grietas y fisuras en muros, losas y otros elementos estructurales y no estructurales.
• Falla por Punzonamiento o Cortante: La zapata puede romperse debido a la concentración de cargas del muro o columna sobre un área pequeña.
• Falla por Flexión: La zapata no tendrá la capacidad de resistir los momentos flectores, lo que resultará en agrietamiento y posible colapso.
• Daños a la Estructura: Fisuras, deformaciones, problemas con puertas y ventanas que no cierran, e incluso el colapso parcial o total de la edificación.

En resumen, un subdimensionamiento compromete la seguridad y la funcionalidad de toda la edificación.

3. ¿Cómo afecta el agua subterránea a las zapatas corridas?

El agua subterránea, o nivel freático, puede tener un impacto significativo y negativo en las zapatas corridas:

• Reducción de la Capacidad Portante del Suelo: La presencia de agua en el suelo puede reducir su resistencia y capacidad para soportar cargas, especialmente en suelos granulares (arenas y gravas). Un suelo saturado se comporta de manera diferente a un suelo seco.
• Empuje Hidrostático: Si la zapata está sumergida, el agua ejercerá una presión ascendente (empuje de flotación) que puede reducir la carga efectiva sobre el suelo o incluso intentar levantar la zapata, especialmente en estructuras ligeras.
• Problemas de Consolidación: En suelos arcillosos, la presencia de agua puede llevar a procesos de consolidación lentos y prolongados, causando asentamientos a largo plazo.
• Corrosión del Acero de Refuerzo: El contacto constante del agua con el concreto (especialmente si no hay un recubrimiento adecuado o si el concreto es poroso) puede acelerar la corrosión del acero de refuerzo, disminuyendo la resistencia de la zapata.
• Dificultades Constructivas: La excavación en presencia de agua requiere métodos de bombeo y estabilización, lo que aumenta los costos y la complejidad de la construcción.

Por estas razones, el nivel freático debe ser cuidadosamente evaluado y considerado en el diseño de la zapata.

4. ¿Se pueden construir zapatas corridas en terrenos inclinados?

Sí, se pueden construir zapatas corridas en terrenos inclinados, pero requieren un diseño y una ejecución especiales. La solución más común es utilizar zapatas corridas escalonadas o a desnivel. Esto significa que la zapata se construye en tramos horizontales, con cambios de nivel (escalones) que se adaptan a la pendiente del terreno. Cada escalón debe tener una longitud y una superposición adecuadas para asegurar la transferencia continua de carga y evitar fallos por deslizamiento. Además, en terrenos inclinados, es fundamental considerar la estabilidad del talud y la posibilidad de deslizamientos de tierra, lo que podría requerir medidas adicionales como muros de contención o pilotes.

5. ¿Cuál es la vida útil esperada de una zapata corrida bien construida?

Una zapata corrida bien diseñada y construida, utilizando materiales de calidad, siguiendo las normativas y con un mantenimiento adecuado, tiene una vida útil esperada muy larga, a menudo superando los 50 a 100 años. De hecho, en muchos casos, la vida útil de la cimentación puede ser mayor que la de la superestructura que soporta. Los factores que contribuyen a una larga vida útil incluyen un concreto de buena calidad con bajo permeabilidad, un recubrimiento adecuado del acero de refuerzo para protegerlo de la corrosión, un buen drenaje alrededor de la cimentación para evitar la acumulación de humedad y la protección contra agentes agresivos en el suelo. Un diseño deficiente o una construcción de mala calidad pueden reducir drásticamente esta expectativa de vida.
