El Plano de Concreto Armado: Cimientos de Tu Obra

En el vasto y complejo mundo de la construcción, existen documentos que, aunque no siempre visibles al ojo inexperto, son la columna vertebral de cualquier edificación. Uno de estos pilares es el plano de concreto armado, una hoja de ruta esencial que detalla la ingeniería detrás de la fuerza y estabilidad de una estructura. Este documento técnico no es solo un dibujo; es la promesa de seguridad y durabilidad para cualquier proyecto, especialmente cuando hablamos de sus cimientos, esos elementos cruciales que transfieren el peso de la edificación al suelo.

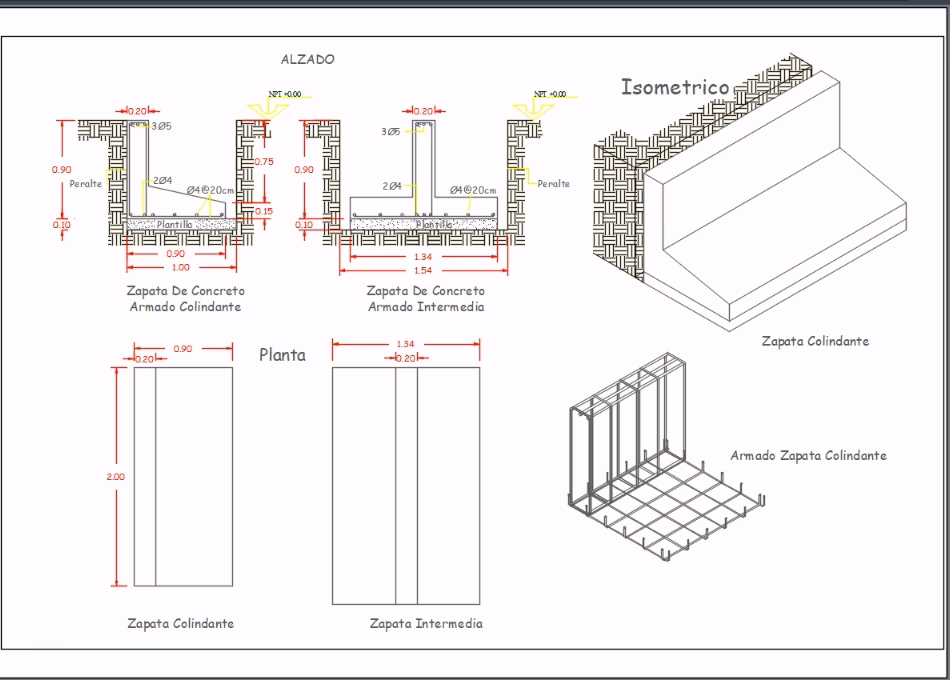

El plano de concreto armado describe con precisión milimétrica las medidas estándar para el diseño y la ejecución de elementos estructurales clave, como las zapatas. Ya sean zapatas colindantes o centrales, este plano asegura que cada componente de la fundación sea diseñado y construido para soportar las cargas previstas, resistir las fuerzas de la naturaleza y garantizar una larga vida útil para la estructura.

¿Qué es el Plano de Concreto Armado?

En su esencia, un plano de concreto armado es un conjunto de dibujos técnicos y especificaciones detalladas que guían la construcción de elementos de concreto reforzado. Es elaborado por ingenieros estructurales y sirve como el manual de instrucciones definitivo para los constructores. Lejos de ser un mero esquema, cada línea, cada número y cada símbolo en este plano tiene un significado preciso y vital. Contiene información crucial como las dimensiones de los elementos (vigas, columnas, losas, zapatas), la cantidad, diámetro, espaciamiento y ubicación exacta del refuerzo de acero (barras o mallas), la resistencia requerida del concreto, los recubrimientos mínimos, los detalles de empalmes y anclajes, y cualquier otra nota técnica relevante para garantizar la calidad y la seguridad.

La importancia de este plano radica en su capacidad para traducir complejos cálculos de ingeniería en instrucciones prácticas y comprensibles para el personal de obra. Sin él, la construcción sería un ejercicio de adivinación, con resultados impredecibles y potencialmente catastróficos. Es el garante de que la estructura cumplirá con las normativas de construcción y será capaz de soportar las cargas a las que estará sometida durante su vida útil.

La Importancia de las Zapatas en la Cimentación

Las zapatas son los elementos estructurales que forman la base de la edificación, siendo el primer punto de contacto entre la estructura y el suelo. Su función principal es distribuir la carga de las columnas y muros sobre una superficie más grande del terreno, reduciendo así la presión sobre el suelo y evitando asentamientos excesivos o fallas del terreno. Existen varios tipos de zapatas, pero nos centraremos en las mencionadas: las zapatas colindantes y las zapatas centrales.

Zapatas Centrales: La Base Convencional

Las zapatas centrales, también conocidas como zapatas aisladas o interiores, son aquellas que se ubican lejos de los límites de la propiedad o de otras estructuras, permitiendo que la columna que soportan se sitúe en el centro de la zapata. Esta disposición permite una distribución de carga simétrica sobre la base de la zapata y, por ende, sobre el terreno. Su diseño es generalmente más sencillo, ya que la carga de la columna se aplica directamente en el centroide de la zapata, evitando excentricidades y momentos adicionales que complican el diseño.

En el plano de concreto armado para zapatas centrales, se especifican sus dimensiones en planta (largo y ancho), su peralte (profundidad), el diámetro y espaciamiento de las barras de acero en ambas direcciones (parrilla inferior y, si aplica, superior), y el recubrimiento de concreto. La simplicidad de su diseño las hace muy comunes en la mayoría de los proyectos de construcción.

Zapatas Colindantes (Medianeras): Un Desafío de Diseño

Las zapatas colindantes, también conocidas como zapatas medianeras o de lindero, son elementos de cimentación que se construyen adyacentes a un límite de propiedad o a una estructura existente, donde no es posible extender la zapata más allá de dicho límite. Esta restricción espacial obliga a que la columna no pueda centrarse sobre la zapata, sino que se ubique cerca del borde, generalmente del lado de la propiedad. Esta excentricidad en la aplicación de la carga genera un momento flector significativo en la zapata, que tiende a voltearla o a generar asentamientos diferenciales.

Para contrarrestar este momento excéntrico y asegurar que la presión sobre el suelo sea uniforme, el plano de concreto armado para zapatas colindantes a menudo incluye elementos adicionales. La solución más común es conectar la zapata colindante a una zapata interior adyacente mediante una viga de cimentación o viga riostra (también llamada viga de atado o de equilibrio). Esta viga actúa como un contrapeso, transfiriendo el momento excéntrico a la zapata interior, logrando así una distribución más equilibrada de las cargas. El diseño de estas vigas y la interacción entre las zapatas son aspectos críticos que deben estar meticulosamente detallados en el plano.

Elementos Clave en el Plano de Concreto Armado para Zapatas

Un plano de concreto armado para zapatas es un compendio de información vital. Aquí desglosamos sus componentes principales:

• Plantas de Cimentación: Muestran la ubicación y las dimensiones en planta de todas las zapatas, columnas, muros de cimentación y vigas riostras. Incluyen cotas, ejes de referencia y niveles.
• Secciones Típicas: Presentan cortes transversales y longitudinales de las zapatas y vigas, detallando sus peraltes, la configuración del refuerzo de acero (número de barras, diámetros, espaciamientos, longitudes de desarrollo, ganchos y dobleces), y los recubrimientos de concreto.
• Detalles de Armado: Son ampliaciones de zonas específicas que requieren un detalle constructivo particular, como uniones de columnas con zapatas, empalmes de barras, o el armado de las vigas riostras en sus intersecciones con las zapatas.
• Tablas de Armado (Aceros): Resumen la cantidad, tipo, diámetro, longitud y forma de todas las barras de acero necesarias para cada elemento. Esto facilita el cálculo de materiales y el corte y doblado del acero en obra.
• Notas Generales y Especificaciones: Incluyen información sobre la resistencia del concreto (f'c), el tipo de acero de refuerzo (fy), los recubrimientos mínimos, las tolerancias de construcción, los procedimientos de curado del concreto, y cualquier otra indicación relevante para la ejecución de la obra.

El Proceso Constructivo Guiado por el Plano

El plano de concreto armado es la biblia en cada etapa del proceso constructivo de las zapatas:

1. Excavación: El plano indica las dimensiones exactas de la excavación para cada zapata, incluyendo su profundidad. Es crucial respetar estas dimensiones para asegurar que la zapata tenga el soporte adecuado del suelo.
2. Nivelación y Compactación: Antes de colocar el concreto, el plano puede especificar la preparación del lecho de la zapata, como la compactación del terreno o la colocación de una capa de concreto pobre (solado o plantilla) para nivelar y proteger el acero.
3. Armado del Refuerzo: Los planos son esenciales para el habilitado y montaje del acero. Cada barra debe tener el diámetro, la longitud y la forma exactos especificados. Los espaciamientos y los recubrimientos deben ser respetados rigurosamente para garantizar la integridad estructural. Las amarras y separadores se utilizan para mantener el acero en su posición correcta.
4. Vaciado del Concreto: El plano especifica la resistencia del concreto a utilizar. Durante el vaciado, es vital asegurar que el concreto llene completamente el encofrado y envuelva todo el refuerzo, sin segregación ni vacíos.
5. Curado del Concreto: Las notas del plano pueden incluir requisitos de curado, un proceso esencial para que el concreto alcance su resistencia máxima y durabilidad.

Consideraciones Adicionales y Desafíos

Aunque el plano de concreto armado busca preverlo todo, la realidad de la obra puede presentar desafíos. Es fundamental que los profesionales en campo tengan la capacidad de interpretar el plano y, en caso de encontrar discrepancias con las condiciones reales del terreno o imprevistos, consulten de inmediato al ingeniero estructural. La comunicación constante y la adherencia al diseño son clave para el éxito del proyecto.

La calidad del suelo, determinada por un estudio geotécnico, es un factor primordial que influye directamente en el diseño de las zapatas y, por ende, en el contenido del plano. Un suelo con baja capacidad portante requerirá zapatas más grandes, mientras que la presencia de niveles freáticos altos demandará consideraciones especiales para la impermeabilización y el control del agua.

Tabla Comparativa: Zapatas Centrales vs. Zapatas Colindantes

Preguntas Frecuentes sobre el Plano de Concreto Armado y Zapatas

¿Quién es responsable de elaborar el plano de concreto armado?

Un ingeniero estructural calificado y con licencia es el profesional responsable de diseñar y elaborar el plano de concreto armado. Su experiencia y conocimientos aseguran que el diseño cumpla con las normativas y sea seguro.

¿Por qué es tan importante el estudio de suelos antes de diseñar las zapatas?

El estudio de suelos (geotécnico) proporciona información crucial sobre las propiedades del terreno, como su capacidad portante, la presencia de niveles freáticos, o la composición geológica. Esta información es indispensable para que el ingeniero diseñe zapatas con las dimensiones y el refuerzo adecuados para el tipo de suelo, evitando asentamientos o fallas.

¿Se puede modificar un plano de concreto armado durante la obra?

Cualquier modificación al plano original debe ser autorizada y documentada por el ingeniero estructural responsable. Realizar cambios sin su aprobación puede comprometer la seguridad de la estructura y anular garantías.

¿Qué sucede si no se sigue el plano al pie de la letra durante la construcción de las zapatas?

Desviarse del plano puede tener consecuencias graves, como asentamientos diferenciales, fisuras en la estructura, fallas por punzonamiento, o incluso el colapso. La precisión en la ejecución es tan vital como la precisión en el diseño.

¿Cuál es la diferencia entre un plano estructural y un plano arquitectónico?

El plano arquitectónico define la estética, la distribución espacial, y la funcionalidad de un edificio (plantas, fachadas, cortes). El plano estructural (como el de concreto armado) se enfoca en la integridad estructural, detallando cómo se sostendrá el edificio, incluyendo las dimensiones y el refuerzo de los elementos de soporte como zapatas, columnas, vigas y losas.

Conclusión

El plano de concreto armado es mucho más que un simple conjunto de dibujos; es la manifestación tangible del ingenio y la ciencia aplicada para garantizar la estabilidad y la durabilidad de nuestras edificaciones. Particularmente en el diseño y construcción de zapatas, tanto centrales como las más complejas zapatas colindantes, este documento es la guía insustituible que asegura que los cimientos de cualquier proyecto sean verdaderamente sólidos. Comprender su importancia y la meticulosidad con la que debe ser seguido es fundamental para cualquier persona involucrada en el fascinante mundo de la construcción. Es el verdadero cimiento de toda obra, invisible pero indispensable.
