Zapatas Combinadas y Corridas: Cimientos Esenciales

En el fascinante universo de la construcción, la estabilidad y seguridad de cualquier edificación se asientan, literalmente, sobre sus cimientos. Estos elementos fundamentales son los encargados de transferir las cargas de la estructura al terreno de manera segura, evitando asentamientos indeseados o fallas estructurales. Entre la diversidad de soluciones de cimentación, las zapatas combinadas y las zapatas corridas emergen como opciones robustas y versátiles, cada una con características y aplicaciones específicas que las hacen indispensables en ciertas situaciones. Comprender a fondo qué son, cuándo utilizarlas y cómo se diferencian es clave para garantizar la durabilidad y la integridad de cualquier obra.

Este artículo tiene como objetivo desglosar el concepto de estas importantes cimentaciones, explorando sus definiciones, las razones por las que se emplean, sus beneficios tangibles y las diferencias que las distinguen de otros tipos de zapatas. Si estás involucrado en el diseño, la construcción o simplemente sientes curiosidad por los pilares que sostienen nuestro mundo edificado, acompáñanos en este recorrido por la ingeniería de cimentaciones.

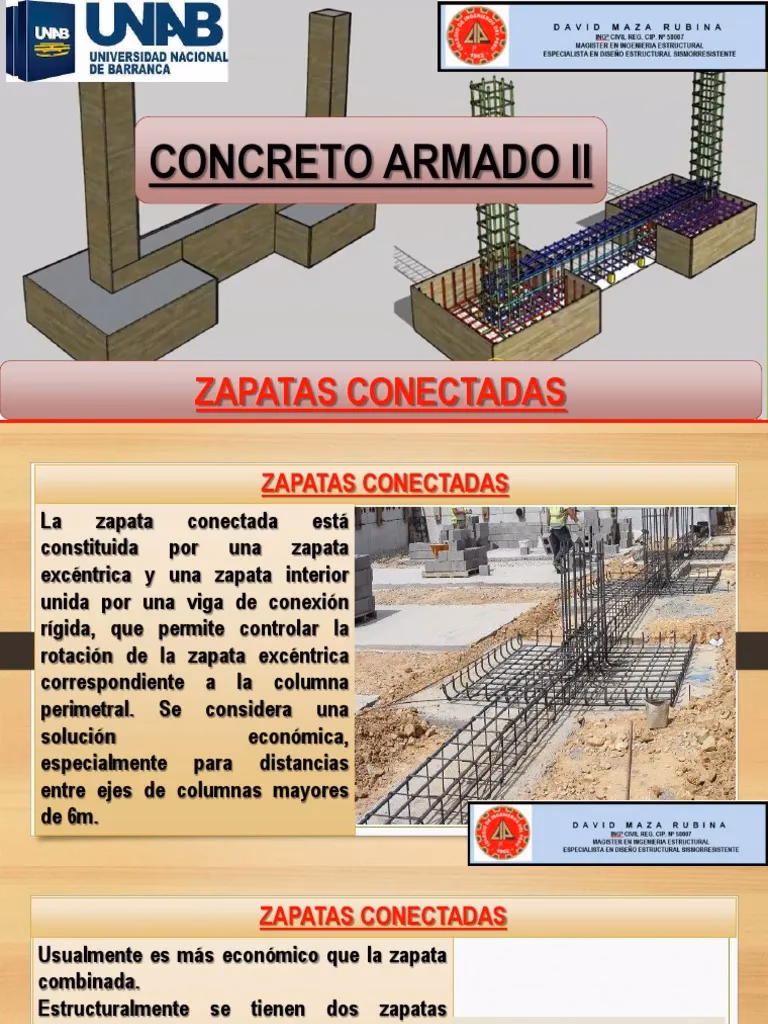

¿Qué es una Zapata Combinada?

Una zapata combinada es un tipo de cimentación superficial diseñada para soportar las cargas de dos o más pilares que se encuentran contiguos o muy próximos entre sí. A diferencia de las zapatas aisladas, que soportan un único pilar, la zapata combinada unifica el soporte de varios elementos estructurales en una sola base. Esta solución se vuelve particularmente útil cuando la proximidad de los pilares haría que las zapatas aisladas se solaparan o interactuaran de forma indeseada, o cuando se busca una distribución más homogénea de las cargas sobre el terreno.

La forma más habitual de una zapata combinada en planta suele ser rectangular, optimizando la distribución de las presiones. Sin embargo, en situaciones donde las cargas o la disposición de los pilares lo ameriten, es posible recurrir a formas irregulares, como la trapezoidal, para lograr un centro de presiones más adecuado y una mayor eficiencia estructural.

¿Cuándo se debe usar una Zapata Combinada?

La decisión de recurrir a una zapata combinada no es arbitraria, sino que surge de un análisis cuidadoso de las condiciones del terreno y las características de la estructura. Los casos más comunes que justifican su empleo son:

• Capacidad portante del terreno baja o moderada: Cuando el suelo tiene una capacidad de carga limitada (inferior a 2 kp/cm²) o presenta heterogeneidades significativas, una zapata combinada puede distribuir mejor las cargas, reduciendo la presión sobre el terreno.
• Pilares muy próximos entre sí: Si dos o más pilares están tan cerca que sus zapatas aisladas se superpondrían o dejarían una franja de terreno sin cimentar de forma efectiva, la zapata combinada ofrece una solución unificada y más eficiente.
• Cargas por pilar muy elevadas: En estructuras con cargas concentradas muy altas en ciertos pilares, una zapata combinada permite distribuir estas cargas sobre un área mayor, minimizando el riesgo de punzonamiento o asentamientos excesivos.
• Variación importante en la carga entre pilares: Cuando existen pilares contiguos con cargas significativamente diferentes, la zapata combinada ayuda a compensar y equilibrar la distribución de tensiones en el suelo.
• Solapamiento de zapatas aisladas: Si el dimensionamiento inicial de zapatas aisladas indica que estas quedarían muy cercanas o incluso solapadas, la zapata combinada se presenta como una alternativa más práctica y estructuralmente coherente.

¿Qué es una Zapata Corrida?

La zapata corrida es otro tipo fundamental de cimentación superficial, caracterizada por su longitud y continuidad. Su función principal es recoger y distribuir las cargas de tres o más pilares que se encuentran alineados, o, más comúnmente, de muros. Es, en esencia, una losa plana horizontal de concreto reforzado que se extiende linealmente bajo los elementos que soporta.

Este tipo de cimentación es ideal para estructuras con elementos lineales de carga, como muros de carga de albañilería, muros de sótano, o una serie de columnas dispuestas en línea. Su diseño permite una distribución uniforme de las cargas a lo largo de una franja continua de terreno, lo que la hace muy eficiente en términos de estabilidad y capacidad de carga.

Tipos de Zapatas Corridas

Aunque el concepto general es el mismo, las zapatas corridas pueden adaptarse a diferentes configuraciones estructurales:

• Zapatas corridas bajo muro: Son las más comunes, diseñadas específicamente para soportar el peso de muros continuos.
• Zapatas asociadas (bajo dos pilares): Aunque la definición general de zapata corrida menciona tres o más pilares, en algunos contextos, una zapata que une solo dos pilares alineados podría considerarse una forma de zapata corrida si su propósito es la continuidad y la distribución lineal de cargas.
• Viga reversa (bajo tres o más pilares): Este término se refiere a una zapata corrida que soporta una línea de pilares, actuando como una viga invertida que distribuye las cargas sobre una base continua.

En el caso particular de muros de sótano, donde los pilares pueden formar parte del muro o sobresalir de él, la cimentación del muro más el pilar se puede considerar una zapata corrida. Frecuentemente, esta zapata tendrá un ensanchamiento en la zona del pilar en sentido transversal para acomodar la carga adicional.

Características de las Zapatas Corridas

Las zapatas corridas presentan características distintivas que las hacen reconocibles y eficientes:

• Forma de 'T' invertida: Su sección transversal se asemeja a una 'T' invertida, donde la base horizontal es la zapata propiamente dicha y el vástago vertical es la trabe de repartición o el muro que soporta.
• Dimensiones: La base horizontal de la zapata debe ser significativamente más ancha que el elemento que soporta (muro o trabe de repartición), típicamente el doble o triple, para garantizar una adecuada distribución de la carga sobre el terreno.
• Refuerzo: La anchura y el tipo de refuerzo (armadura de acero corrugado) dependen directamente de la capacidad portante del suelo y de las cargas que debe soportar. Un correcto envarillado es crucial para su resistencia.
• Continuidad: Son estructuras de gran longitud que proporcionan continuidad en la cimentación, lo que ayuda a homogeneizar los asentamientos y a arriostrar (rigidizar) los elementos superiores.
• Llaves o anclajes: Si son muy largas (más de 10 metros), es recomendable disponer llaves o anclajes verticales más profundos cada ciertos tramos para mejorar su estabilidad y resistencia a movimientos diferenciales.

Beneficios de Usar una Zapata Corrida

La elección de una zapata corrida ofrece múltiples ventajas en diversos escenarios constructivos:

1. Económica: Comparada con un sistema de zapatas aisladas muy próximas o una losa de cimentación, el uso de pocos materiales como varilla, alambre y hormigón, sumado a una ejecución sencilla, la convierte en una opción muy rentable.
2. Versátil: Facilita la construcción firme y segura de muros o paredes, adaptándose a diferentes configuraciones arquitectónicas y estructurales que involucran elementos lineales.
3. Ligera ejecución: El proceso constructivo es relativamente simple y rápido, ya que no requiere piezas o herramientas complejas, ni perfiles comerciales o estructurales pesados. Solo un correcto envarillado es suficiente.
4. Baja excavación y consumo de hormigón: Al ser cimentaciones superficiales, generalmente requieren excavaciones menos profundas y un menor volumen de hormigón en comparación con cimentaciones profundas como los pilotes, siempre y cuando las cargas sean moderadas y el suelo lo permita.
5. Homogeneización de cargas: Permite distribuir de manera más uniforme las presiones sobre el terreno, reduciendo la posibilidad de asentamientos diferenciales, lo que es crucial para la integridad de la estructura.

¿Cuándo se debe usar una Zapata Corrida?

La aplicación de zapatas corridas es preferente en situaciones donde se busca una cimentación continua y eficiente:

• Durante la elaboración de construcciones que soporten varios pisos, donde se requiere homogeneizar las bases de una línea de columnas o arriostrar el conjunto.
• Cuando se trata de cimentar un elemento continuo como un muro de albañilería, proporcionando un soporte uniforme a lo largo de toda su extensión.
• Para facilitar la construcción de un grupo de zapatas que de otra manera serían difíciles de ejecutar individualmente.
• Cuando se busca reducir las presiones de trabajo sobre el suelo, distribuyendo las cargas sobre una mayor área lineal.

Partes de una Zapata Corrida

Una zapata corrida, independientemente de si es rectangular, escalonada o estrechada cónicamente, se compone principalmente de dos elementos:

• La Zapata Horizontal: Es la base, la losa de concreto que se apoya directamente sobre el terreno excavado. Constituye el soporte primario que recibe y distribuye las cargas sobre una superficie amplia del suelo.
• La Trabe de Repartición (o Muro): Es el elemento vertical que se asienta sobre la zapata horizontal. Sobre esta trabe recae de primera instancia el peso de los muros de ladrillos o de los pilares que forman las paredes o la estructura superior de la obra. Su función es transmitir las cargas de manera lineal a la zapata base.

¿Cómo se construye una Zapata Corrida?

Antes de iniciar cualquier construcción, y especialmente la cimentación, es fundamental la elaboración de un estudio geológico o geotécnico del terreno. Este estudio proporciona información vital sobre las características del suelo, su capacidad portante, la presencia de niveles freáticos, y la existencia de servicios o redes subterráneas. Con esta información, se puede diseñar adecuadamente la zapata corrida.

Una vez completado el estudio y el diseño, la construcción de una zapata corrida generalmente sigue tres pasos sencillos:

1. Cavar la zanja o el hueco: Se realiza la excavación lineal en el terreno según las dimensiones de diseño de la zapata. Es crucial que el fondo de la zanja esté nivelado y compactado para asegurar un apoyo uniforme.
2. Armadura de acero corrugado: Se coloca la armadura de acero dentro de la zanja. Esta armadura, diseñada para soportar las tensiones de tracción y corte, es fundamental para la resistencia estructural de la zapata. Se debe asegurar un correcto recubrimiento de concreto para proteger el acero.
3. Vaciado del hormigón: Finalmente, se vierte el hormigón fresco en la zanja, cubriendo completamente la armadura. El hormigón debe ser vibrado para eliminar burbujas de aire y asegurar su compactación, garantizando así su resistencia y durabilidad. Una vez fraguado y curado, la zapata estará lista para soportar la estructura superior.

Diferencia entre Zapata Corrida y Zapata Aislada

Aunque tanto la zapata corrida como la zapata aislada son tipos de cimentaciones superficiales, sus aplicaciones y características difieren significativamente:

Preguntas Frecuentes sobre Zapatas

¿Por qué elegir una zapata corrida en lugar de una serie de zapatas aisladas para pilares alineados?

Elegir una zapata corrida para pilares alineados es beneficioso porque proporciona una mayor continuidad estructural y ayuda a homogeneizar los asentamientos. Si los pilares están muy próximos, las zapatas aisladas podrían solaparse o generar presiones excesivas en zonas intermedias. La zapata corrida actúa como un arriostramiento, distribuyendo las cargas de manera más uniforme sobre una franja de terreno, lo que reduce el riesgo de asentamientos diferenciales y mejora la estabilidad general de la estructura.

¿Las zapatas combinadas son siempre rectangulares?

No, si bien la forma rectangular es la más común por su simplicidad y eficiencia en la distribución de cargas, las zapatas combinadas pueden adoptar formas irregulares, como la trapezoidal. Esto ocurre especialmente cuando las cargas de los pilares son muy diferentes o cuando se busca optimizar el centro de presiones para que coincida con el centro de gravedad de las cargas aplicadas, minimizando así momentos de volteo o presiones excéntricas.

¿Es indispensable un estudio geológico antes de construir cualquier tipo de zapata?

Absolutamente. Un estudio geológico o geotécnico es un paso crucial e indispensable antes de construir cualquier tipo de cimentación, incluidas las zapatas. Este estudio proporciona información vital sobre la composición del suelo, su capacidad portante, la presencia de niveles freáticos, posibles fallas geológicas o la existencia de rellenos. Sin esta información, el diseño de la cimentación sería una conjetura, lo que podría llevar a problemas graves como asentamientos excesivos, fallas estructurales o incluso el colapso de la edificación. Es la base para un diseño seguro y eficiente.

¿Las zapatas corridas solo se usan para construcciones ligeras?

No necesariamente. Si bien las zapatas corridas son cimentaciones superficiales y se asocian comúnmente con construcciones de muros de carga de hasta pocos niveles, su aplicación no se limita solo a estructuras ligeras. Pueden ser adecuadas para obras con cargas considerables, siempre y cuando la capacidad portante del suelo sea suficiente y el diseño de la zapata (dimensiones y refuerzo) sea el adecuado para las cargas que debe soportar. Para cargas muy elevadas o suelos de baja capacidad, se pueden combinar con otros sistemas o recurrir a cimentaciones profundas.

¿Qué es la trabe de repartición en una zapata corrida?

La trabe de repartición es el elemento vertical o vástago que se construye sobre la base horizontal de la zapata corrida. Su función principal es recibir directamente el peso de los muros o pilares de la estructura superior y transmitirlo de manera lineal y uniforme a la zapata horizontal. Es decir, actúa como un puente entre el elemento de carga (muro o pilar) y la cimentación propiamente dicha, asegurando que las cargas se distribuyan de forma efectiva a lo largo de la zapata y, por ende, al terreno.

Conclusión

Las zapatas combinadas y las zapatas corridas representan soluciones de cimentación superficial de vital importancia en la ingeniería civil y la construcción. Cada una, con sus particularidades, ofrece una respuesta eficiente a desafíos específicos de diseño y terreno. La zapata combinada se erige como la solución ideal para agrupar pilares contiguos, optimizando la distribución de cargas y evitando complejidades de superposición. Por su parte, la zapata corrida se consagra como el soporte ininterrumpido para muros y líneas de pilares, garantizando estabilidad y uniformidad en la transmisión de esfuerzos al subsuelo.

La elección entre una y otra, o frente a una zapata aislada, no es una mera preferencia, sino el resultado de un riguroso análisis geotécnico y estructural. La comprensión de sus beneficios —desde la economía y versatilidad hasta la ligereza de ejecución y la capacidad de homogeneizar cargas— permite a los profesionales tomar decisiones informadas que se traducen en edificaciones más seguras, estables y duraderas. Recordar que la cimentación es la base invisible pero inquebrantable de toda construcción es el primer paso hacia la excelencia en la edificación. Invertir en un diseño y ejecución adecuados de estas zapatas es invertir en la tranquilidad y la longevidad de cualquier proyecto.
