Zapata Corrida: La Base Sólida de tu Proyecto

En el vasto y complejo universo de la construcción, los cimientos son la base inquebrantable sobre la que se erige cualquier estructura. Son la garantía de estabilidad y seguridad a largo plazo. Dentro de las diversas tipologías de cimentaciones, la zapata corrida emerge como una solución robusta y eficiente, especialmente diseñada para soportar cargas lineales, como las provenientes de muros y paredes. Si te has preguntado alguna vez cómo se logra esa firmeza desde las profundidades del terreno, este artículo te guiará a través de sus características, ventajas, diferencias con otras cimentaciones y, fundamentalmente, te desvelará los secretos de su construcción paso a paso, poniendo un énfasis especial en el crucial proceso de preparación del encofrado.

La zapata corrida es un tipo de cimentación plana o poco profunda, que recibe la carga de los muros y se apoya directamente en el suelo. Se utilizan cuando hay presencia de una carga distribuida linealmente por la cimentación. Su formato es similar al de una viga continua y puede ser de hormigón simple o armado, dependiendo de las exigencias estructurales del proyecto. Construida sobre una fina capa de hormigón de limpieza, la base plana con bloques de hormigón tiene unas dimensiones que dependen directamente del tamaño y las cargas de la obra.

Estos cimientos constituyen un apoyo continuo bajo los muros, a la vez que forman una retícula rígida en la base de la casa, confiriéndole solidez y permitiendo que todos los muros trabajen como una sola unidad. Las zapatas corridas están fundamentalmente compuestas por dos elementos principales: la propia zapata (la base ensanchada) y una trabe de repartición o viga de cimentación que se apoya sobre ella para distribuir las cargas de manera uniforme.

¿Qué es una Zapata Corrida? Un Pilar de la Estabilidad

Profundizando en su definición, una zapata corrida es esencialmente una banda de hormigón que es considerablemente más ancha que el muro que soporta, con el objetivo primordial de distribuir la presión de este sobre una superficie mayor del terreno. El tipo más común y eficiente es el que presenta una tira de sección transversal rectangular, formando lo que visualmente se asemeja a una 'T' invertida. Esta configuración permite una óptima distribución de las cargas.

Desde una perspectiva estructural, esta cimentación puede ser conceptualizada como una losa invertida en voladizo, diseñada para soportar cargas de gran intensidad ejercidas por la presión del terreno, las cuales son repartidas de manera uniforme a lo largo de su longitud. Un detalle técnico importante es que, a diferencia de otras cimentaciones, estos cimientos solo requieren acero de tensión en un sentido (perpendicular al muro), complementado con acero paralelo al muro cuya función principal es absorber las contracciones y los cambios de temperatura, previniendo así fisuras y asegurando la integridad estructural a lo largo del tiempo.

Ventajas Innegables de las Zapatas Corridas

La popularidad de las zapatas corridas en el ámbito de la construcción no es casualidad; se debe a una serie de beneficios que las hacen una opción muy atractiva para diversas tipologías de obras. Entre sus ventajas más destacadas se encuentran:

• Económica: Su diseño y proceso constructivo suelen implicar un menor consumo de hormigón y excavación en comparación con otras soluciones de cimentación, lo que se traduce en una reducción significativa de costos materiales y de mano de obra.
• Versatilidad: Se adaptan a una amplia gama de tipos de suelo y condiciones de carga, lo que las convierte en una solución flexible para diferentes proyectos arquitectónicos y estructurales.
• Ligera Ejecución: El proceso de construcción es relativamente sencillo y no requiere de maquinaria o herramientas excesivamente complejas, facilitando su implementación en obra.
• Posibilidad de Construir sin Piezas ni Herramientas Complejas: Si bien se requieren herramientas básicas de construcción, no son necesarias piezas prefabricadas o equipos altamente especializados, lo que simplifica la logística.
• Bajo Consumo de Hormigón y Excavación: Su eficiencia se manifiesta en la optimización del uso de materiales, lo que no solo es beneficioso económicamente, sino también ambientalmente.

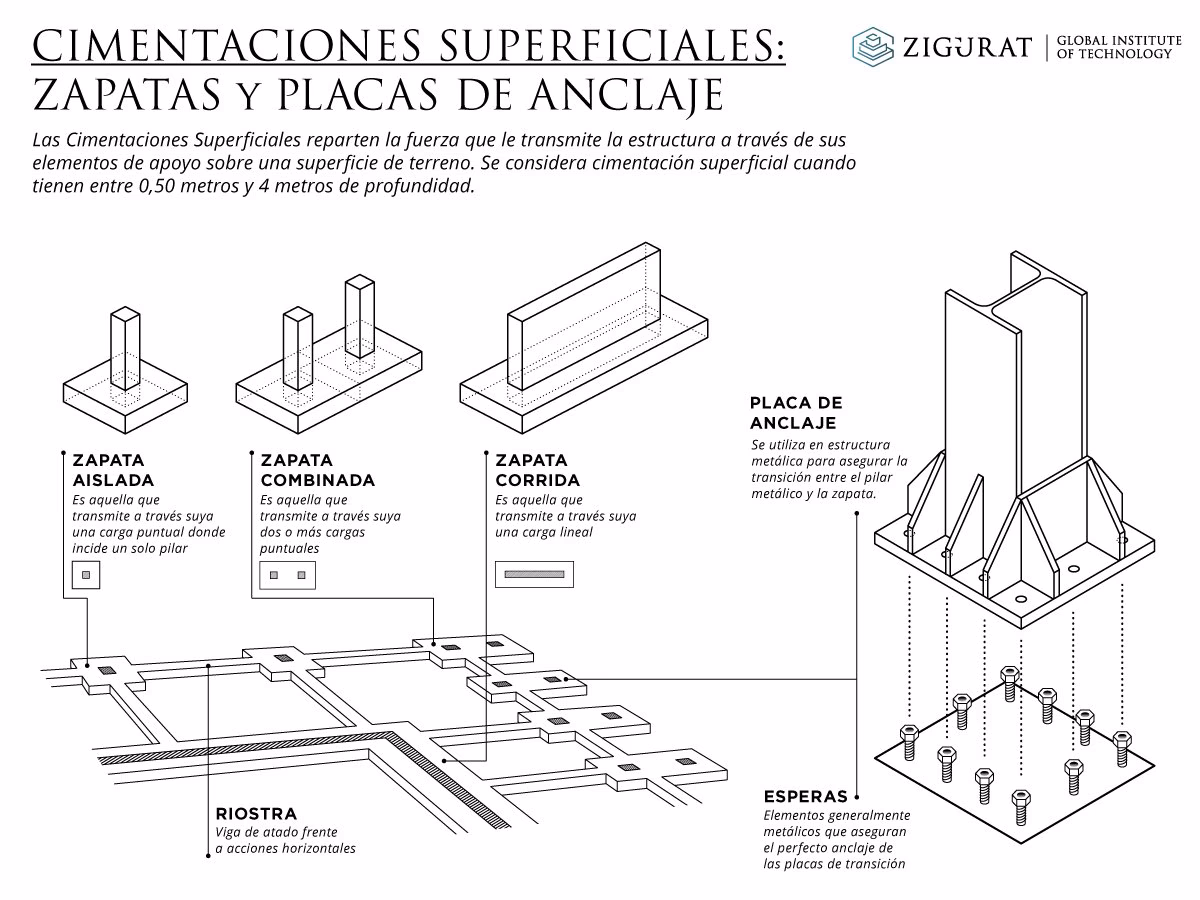

Zapata Aislada vs. Zapata Corrida: Entendiendo las Diferencias

Para comprender mejor el rol y la aplicación de la zapata corrida, es fundamental contrastarla con su contraparte más común: la zapata aislada. Ambas son cimentaciones superficiales ampliamente utilizadas tanto en la construcción tradicional como en la construcción en seco, pero sus funciones y características difieren significativamente.

Como se mencionó, la zapata corrida tiene la tensión principal en un solo sentido (perpendicular al muro), lo que la hace ideal para elementos lineales. En cambio, las zapatas aisladas requieren refuerzo en dos direcciones perpendiculares entre sí, ya que deben resistir momentos y fuerzas provenientes de una columna que actúa como un punto de carga concentrada.

Construcción de una Zapata Corrida: Guía Paso a Paso para la Firmeza

La construcción de una zapata corrida es un proceso que exige precisión y el uso adecuado de materiales. Aunque la teoría es importante, la ejecución práctica es donde radica la verdadera complejidad. A continuación, detallamos cada fase:

1er Paso: Cavar la Zanja y Preparar el Encofrado

El punto de partida es la excavación. El primer paso consiste en cavar una zanja con una anchura que debe ser al menos 20 cm mayor que el grosor de los muros que se van a construir. La anchura total de la zanja no debe ser inferior a 40 cm, y rara vez supera el metro y medio, dependiendo siempre de los cálculos estructurales y las características del suelo. La profundidad estará definida por el nivel de cimentación establecido en el proyecto.

Si el terreno presenta una inclinación, la zanja debe cortarse por pasos o escalones. Es crucial considerar una línea imaginaria de un 10% de inclinación para asegurar la estabilidad y la correcta distribución de cargas en cada nivel. Una vez excavada, el fondo de la zanja debe ser amasado y compactado meticulosamente para que su superficie quede lo más uniforme y compactada posible. Este paso es vital para garantizar una base homogénea para el hormigón.

A continuación, se clavan piquetes a lo largo de toda la longitud de la zanja. Estos piquetes, junto con cuerdas niveladas, servirán como referencia precisa para asegurar que el balasto de hormigón (la capa de hormigón de limpieza) y posteriormente la zapata principal queden perfectamente nivelados y uniformes. Posteriormente, se vierte y compacta una capa de 10 cm de grava en el fondo de la zanja. Esta capa, conocida como cama de grava, ayuda a mejorar la capacidad portante del suelo, drena el agua y proporciona una superficie limpia para el hormigón.

Preparación del Encofrado: El Molde de la Resistencia

Paralelamente a la preparación de la zanja y la colocación de la grava, se lleva a cabo una tarea de suma importancia: la preparación del encofrado de la zapata. El encofrado es, en esencia, el molde temporal que dará forma al hormigón fresco hasta que este adquiera la resistencia suficiente. Su correcta preparación es fundamental para la calidad dimensional y superficial de la zapata.

El encofrado se prepara generalmente con tablas de madera o láminas de madera contrachapada (tableros fenólicos), y listones de madera. En proyectos de mayor envergadura o donde se busca una mayor reutilización, se pueden emplear encofrados metálicos. Los pasos clave para su preparación son:

• Medición y Corte: Las tablas o tableros se cortan a las dimensiones exactas especificadas en los planos del proyecto (altura y longitud de la zapata).
• Ensamblaje: Se arman los paneles laterales del encofrado. Estos paneles se colocan a lo largo de los bordes de la zanja, asegurándose de que estén perfectamente alineados y verticales. Se utilizan estacas de madera o puntales metálicos clavados en el terreno para mantener el encofrado en su posición y evitar movimientos durante el vertido del hormigón. Se deben colocar travesaños superiores (listones) para asegurar la distancia entre los paneles y evitar que se abran por la presión del hormigón.
• Limpieza: Antes de cualquier aplicación, el encofrado debe estar limpio de restos de tierra, polvo o cualquier otro material que pueda adherirse al hormigón.
• Aplicación de Desencofrante: Este es un paso crítico. Se aplica una capa uniforme de desencofrante (un agente de liberación) sobre todas las superficies del encofrado que estarán en contacto con el hormigón. El desencofrante forma una película que evita que el hormigón se adhiera a la madera o metal, facilitando su posterior remoción sin dañar la superficie de la zapata. Existen diversos tipos de desencofrantes, desde aceites hasta emulsiones acuosas.
• Verificación de Nivel y Plomo: Una vez ensamblado y en posición, se verifica con niveles y plomadas que el encofrado esté perfectamente horizontal y vertical, según las especificaciones. Cualquier desviación en este punto resultará en una zapata mal formada.
• Refuerzos Adicionales: Dependiendo de la altura y el volumen de hormigón, puede ser necesario añadir refuerzos adicionales (puntales, tensores) para contrarrestar la presión lateral del hormigón fresco, que puede ser considerable.

Paralelamente a la preparación del encofrado, se monta la armadura de acero. Los estribos se colocan y se atan a las barras horizontales con alambre recocido, manteniendo la distancia determinada por el proyectista. Esta armadura se preparará fuera de la zanja para luego ser introducida como una unidad.

2º Paso: Colocación de la Armadura y Hormigonado

Una vez que el encofrado está listo y la zanja preparada, se procede a colocar la armadura de acero dentro del encofrado, asegurándose de que quede correctamente centrada y con los recubrimientos adecuados (distancia mínima entre el acero y la superficie del hormigón) para garantizar su protección contra la corrosión y la adecuada transferencia de esfuerzos.

Tras la colocación de la armadura, se comienza a hormigonar. El hormigón debe ser vertido de manera controlada para evitar la segregación de sus componentes. Es fundamental compactar bien el hormigón a medida que se vierte. Esto se realiza utilizando una barra de acero para picar el hormigón después del vertido de cada cantidad, o, preferiblemente, utilizando un vibrador de hormigón. El vibrado es esencial para eliminar las burbujas de aire atrapadas en la mezcla, lo que aumenta la densidad y la durabilidad del hormigón, mejorando significativamente su resistencia. Después del vibrado, la superficie se alisa con una paleta o llana.

El procedimiento de curado en húmedo del hormigón debe comenzar tan pronto como sea posible, idealmente dentro de las primeras horas después del vertido. Este proceso debe continuar durante al menos tres días, aunque lo ideal es extenderlo por siete días o más. Para mantener la humedad constante, es necesario mojar la superficie del hormigón con agua (sin empaparla excesivamente) dos veces al día en condiciones normales. Si el tiempo es demasiado caluroso y seco, puede ser necesario añadir agua con mayor frecuencia para evitar la evaporación prematura, lo que podría comprometer la resistencia final del hormigón.

3er Paso: Desencofrado y Acabados Finales

Generalmente, 24 horas después del vertido del hormigón, y siempre y cuando las condiciones climáticas y el tipo de cemento lo permitan, ya se puede comenzar la ejecución de la cimentación de mampostería, colocando los bloques de hormigón o ladrillos sobre la zapata utilizando mortero de colocación. Es crucial verificar la nivelación y la escuadra de las esquinas con un nivel o una manguera transparente para asegurar la precisión de la futura estructura.

Al cabo de tres días (o según lo especificado por el ingeniero estructural), se puede retirar el encofrado de la zapata con cuidado. Una vez desencofrada, y antes de levantar los muros de la casa, se realiza un tirante de atado o viga de cimentación en la última fila de los cimientos de mampostería. Esta viga ayuda a arriostrar y conectar todas las zapatas, distribuyendo aún más las cargas y proporcionando una mayor rigidez al conjunto.

Por último, y de vital importancia, es necesario impermeabilizar la cimbra (la parte de la cimentación que estará en contacto con el suelo y la humedad). Esto se realiza aplicando productos impermeabilizantes bituminosos o cementosos que protegerán el hormigón y la armadura de la humedad ascendente y la corrosión a largo plazo.

Un detalle técnico que contribuye a la durabilidad de la estructura es la adición de inhibidores de la corrosión durante la preparación del hormigón. Estos aditivos químicos retrasan el proceso de deterioro de las armaduras metálicas, prolongando la vida útil de la cimentación, especialmente en ambientes agresivos o con alta humedad.

Preguntas Frecuentes sobre Zapatas Corridas

¿Por qué es tan importante el curado del hormigón?

El curado del hormigón es crucial porque permite que el proceso de hidratación del cemento se complete de manera óptima. Este proceso es el que confiere al hormigón su resistencia y durabilidad final. Si el hormigón se seca demasiado rápido, especialmente en las primeras horas, el agua necesaria para la reacción química se evapora, lo que puede provocar fisuras, menor resistencia y una mayor permeabilidad, comprometiendo la integridad de la cimentación.

¿Qué pasa si el encofrado no está bien preparado o es deficiente?

Un encofrado deficiente o mal preparado puede tener consecuencias graves. Si no es lo suficientemente rígido, puede deformarse bajo la presión del hormigón, resultando en una zapata con dimensiones incorrectas o una forma irregular. Si no está bien sellado, puede haber fugas de la lechada de cemento, lo que debilita el hormigón. Si el desencofrante no se aplica correctamente o se omite, el hormigón se adherirá al encofrado, dificultando su remoción y dañando la superficie de la zapata, lo que puede requerir costosas reparaciones o incluso el rechazo de la cimentación.

¿Se puede construir una zapata corrida en cualquier tipo de suelo?

Aunque las zapatas corridas son versátiles, no son adecuadas para todos los tipos de suelo. Son ideales para suelos con buena capacidad portante y relativamente uniformes. En suelos muy blandos, expansivos, o con presencia de estratos inestables o de alta compresibilidad, pueden ser necesarias cimentaciones más profundas, como pilotes o losas de cimentación, o un tratamiento previo del terreno.

¿Cuál es el propósito del desencofrante?

El desencofrante es un agente químico que se aplica a la superficie interna del encofrado. Su propósito principal es crear una barrera entre el hormigón fresco y el material del encofrado, evitando que se adhieran entre sí. Esto facilita la remoción del encofrado sin dañar la superficie del hormigón, permitiendo obtener un acabado liso y limpio, y prolongando la vida útil del encofrado.

¿Qué es la 'trabe de repartición' en una zapata corrida?

La trabe de repartición, también conocida como viga de cimentación o viga de atado, es un elemento estructural que se construye sobre la zapata corrida. Su función principal es recibir las cargas de los muros o elementos superiores y distribuirlas de manera uniforme a lo largo de la zapata. Además, ayuda a conectar y rigidizar el conjunto de la cimentación, trabajando como un elemento integral que mejora el comportamiento de la estructura ante asentamientos diferenciales o movimientos sísmicos.

En conclusión, la zapata corrida es un elemento fundamental en la construcción moderna, proporcionando la base estable y segura que toda edificación requiere. Su diseño y proceso constructivo, aunque metódicos, son accesibles y eficientes. Comprender cada uno de sus pasos, desde la meticulosa excavación y la crucial preparación del encofrado hasta el cuidadoso curado del hormigón, es esencial para garantizar la durabilidad y la integridad estructural de cualquier proyecto. Invertir tiempo y atención en esta etapa inicial es sinónimo de construir un futuro sólido y sin preocupaciones.
