Acero Mínimo en Zapatas: Clave para Cimentaciones Sólidas

La construcción de cualquier edificación se asienta, literalmente, sobre sus cimientos. Y dentro de estos, las zapatas juegan un papel fundamental al distribuir las cargas de la estructura hacia el terreno. Sin embargo, su robustez no solo depende del concreto, sino también de un elemento crucial a menudo subestimado: el acero mínimo. Este componente, lejos de ser un simple capricho normativo, es una salvaguarda esencial que garantiza la integridad, durabilidad y seguridad de la cimentación a lo largo del tiempo. Ignorar su presencia o subestimar su importancia puede acarrear consecuencias desastrosas, comprometiendo la estabilidad de toda la edificación. En este artículo, desentrañaremos el propósito, los requisitos y la trascendencia del acero mínimo en el diseño y construcción de zapatas, proporcionando una guía completa para entender por qué es indispensable en cada proyecto.

La Esencia del Acero Mínimo: ¿Por Qué es Indispensable?

El concreto es un material excepcional a la compresión, pero su talón de Aquiles reside en su baja resistencia a la tracción. Aquí es donde el acero de refuerzo entra en juego, absorbiendo las tensiones que el concreto por sí solo no puede soportar. Aunque en muchas zapatas las cargas predominantes son compresivas, existen situaciones y fenómenos que inducen esfuerzos de tracción, haciendo que el acero mínimo sea una necesidad ineludible. Sus propósitos principales son:

• Control de Fisuración por Retracción y Temperatura: El concreto, durante su fraguado y endurecimiento, experimenta cambios volumétricos debido a la retracción de secado y a las fluctuaciones de temperatura. Si no hay suficiente acero que resista estas tensiones internas, aparecerán fisuras aleatorias y de gran tamaño, que pueden comprometer la durabilidad y la estética de la zapata, permitiendo la entrada de agentes agresivos que corroan el acero principal.
• Asegurar un Comportamiento Dúctil: Si una zapata se diseña únicamente para las cargas de compresión y no se le coloca acero, o se le coloca una cantidad insuficiente, su falla sería frágil y repentina. El acero mínimo asegura que, en caso de sobrecarga o eventos sísmicos inesperados, la zapata tenga una capacidad residual de resistencia y un comportamiento dúctil, es decir, que se deforme significativamente antes de colapsar, dando aviso de una posible falla y permitiendo la evacuación o la intervención.
• Resistencia a Momentos Flexionantes Menores: Aunque el diseño principal de la zapata se base en la distribución de cargas compresivas, pueden aparecer pequeños momentos flexionantes debido a excentricidades de carga, asentamientos diferenciales del terreno o la acción de fuerzas laterales. El acero mínimo proporciona una resistencia básica a estos momentos, evitando que la zapata se fisure o falle por flexión en condiciones de servicio o ante cargas menores no consideradas explícitamente en el diseño principal.
• Manejo y Estabilidad Durante la Construcción: Antes de que el concreto adquiera su resistencia total, la zapata puede estar sujeta a esfuerzos durante el transporte, manipulación o incluso por el peso propio del acero y del encofrado. El acero mínimo ayuda a mantener la integridad de la estructura durante estas etapas críticas.

Normativas y Requisitos: ¿Qué Dicen los Códigos?

La determinación del acero mínimo no es arbitraria; está estrictamente regulada por diversas normativas de construcción a nivel internacional y local. La mayoría de estas normas, como el Código ACI 318 (American Concrete Institute) o los Eurocódigos, establecen pautas claras para garantizar la seguridad estructural. Generalmente, estas normativas establecen dos tipos de requisitos para el acero mínimo en elementos de concreto:

1. Acero por Retracción y Temperatura: Este acero se distribuye uniformemente en la sección para controlar la fisuración debida a cambios volumétricos del concreto. La cuantía mínima suele expresarse como un porcentaje del área bruta de la sección de concreto. Por ejemplo, el ACI 318 sugiere un porcentaje que varía entre 0.0018 y 0.0020 (0.18% a 0.20%) del área de concreto, dependiendo del tipo de acero y de si es una losa o un muro.
2. Acero Mínimo por Flexión: Se refiere a la cantidad mínima de acero necesaria para asegurar un comportamiento dúctil en elementos sometidos a flexión, incluso si los cálculos de resistencia a la flexión arrojan una necesidad de acero menor. Esto es crucial para evitar fallas frágiles. Para zapatas, que a menudo actúan como losas en voladizo, este requisito es particularmente relevante. El ACI 318 establece una cuantía mínima de acero por flexión, que puede ser determinada por fórmulas como 1.4/fy (donde fy es la resistencia a la fluencia del acero en MPa) o 4√f'c / fy (donde f'c es la resistencia a la compresión del concreto en MPa). Se debe usar el mayor de estos valores. Es importante destacar que estas fórmulas se aplican al acero que resiste los momentos flexionantes en la zapata.

Es fundamental que los ingenieros consulten y apliquen la normativa vigente en su región o país, ya que pueden existir variaciones o adiciones específicas. Sin embargo, los principios subyacentes son universalmente aceptados.

Cálculo del Acero Mínimo: De la Teoría a la Práctica

Para determinar la cantidad de acero mínimo en una zapata, se siguen los siguientes pasos generales, basados en los principios de las normativas:

1. Identificar el Tipo de Acero y Concreto: Conocer las resistencias a la fluencia del acero (fy) y a la compresión del concreto (f'c) es el punto de partida. Por ejemplo, acero grado 420 MPa (60 ksi) y concreto de 21 MPa (3000 psi).
2. Calcular el Área Bruta de la Sección de la Zapata: Esto se obtiene multiplicando el ancho por la altura efectiva de la zapata (o el espesor total). Para una zapata cuadrada o rectangular, sería el área de la base multiplicada por su espesor.
3. Determinar la Cuantía Mínima (ρ_min):
   • Por Retracción y Temperatura: Se usa el porcentaje establecido por la norma (ej. 0.0018 a 0.0020).
   • Por Flexión: Se calcula usando las fórmulas normativas, como 1.4/fy o 4√f'c / fy. Se toma el mayor de los dos, o el valor que la normativa local establezca explícitamente para zapatas.
4. Calcular el Área Mínima de Acero (As_min): Se multiplica la cuantía mínima (ρ_min) por el área de concreto sobre la cual se espera que actúe el momento o las tensiones.
   As_min = ρ_min * b * d (para flexión, donde 'b' es el ancho y 'd' la altura efectiva)
   As_min = ρ_min * Área_bruta (para retracción y temperatura, distribuido en ambas direcciones)
5. Seleccionar el Diámetro y la Separación de las Barras: Una vez que se tiene el área de acero mínima requerida, se seleccionan barras de un diámetro comercialmente disponible y se calcula la separación necesaria para cubrir esa área.
   • Separación Máxima: Las normativas también establecen una separación máxima entre barras para asegurar una adecuada distribución y control de fisuras. Por ejemplo, el ACI 318 limita la separación a 3 veces el espesor de la zapata o 45 cm (18 pulgadas), lo que sea menor. Esto es crucial para que el acero mínimo sea efectivo en su función de control de fisuración.
   • Diámetro Mínimo: Aunque no siempre explicitado para zapatas de forma directa en términos de cuantía mínima, es una buena práctica no usar diámetros excesivamente pequeños para evitar problemas de doblado o manejo.

Es importante recordar que el acero mínimo se coloca en ambas direcciones de la zapata (longitudinal y transversal) para controlar la fisuración bidireccional y proporcionar resistencia a la flexión en las dos direcciones principales.

Acero Mínimo en Diversos Tipos de Zapatas

Aunque el principio del acero mínimo es el mismo, su aplicación y distribución pueden variar ligeramente según el tipo de zapata:

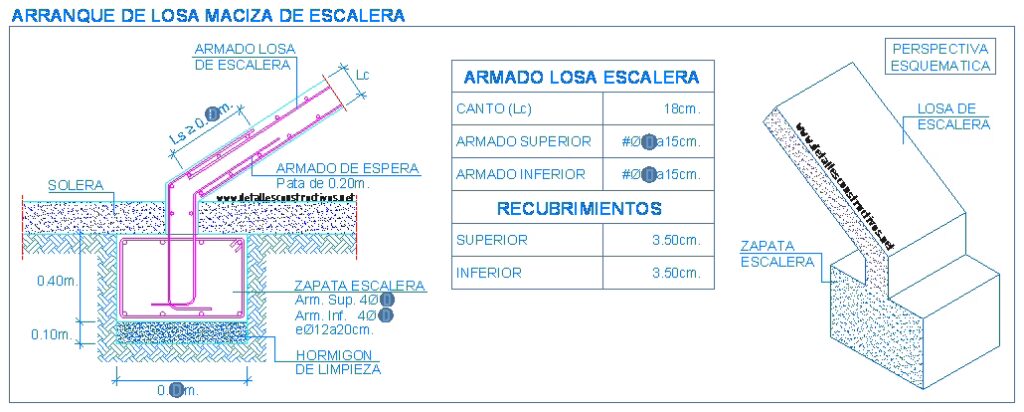

• Zapatas Aisladas: Son las más comunes. El acero mínimo se coloca en forma de parrilla en la parte inferior, cubriendo el área de la zapata en ambas direcciones. Los momentos flectores críticos se calculan desde la cara de la columna o muro.
• Zapatas Combinadas: Soportan dos o más columnas. El acero mínimo se distribuye a lo largo de la longitud y el ancho de la zapata, asegurando la continuidad y resistencia a la flexión en todas las zonas.
• Zapatas Corridas o Continuas: Se utilizan bajo muros o una línea de columnas muy cercanas. El acero mínimo se extiende a lo largo de toda la longitud del muro y se distribuye transversalmente para controlar la fisuración y resistir momentos transversales.
• Losas de Cimentación (Radieres): Son zapatas de gran superficie que cubren toda el área de la edificación. El acero mínimo se dispone en forma de malla en una o dos capas (superior e inferior), dependiendo de los momentos actuantes y del espesor de la losa, con el fin de controlar la fisuración por retracción y temperatura en una superficie tan extensa.

Las Consecuencias de Ignorar el Acero Mínimo

Desviar la mirada de la importancia del acero mínimo es un error grave que puede tener repercusiones severas en la vida útil y la seguridad de la estructura:

• Fisuración Excesiva y Prematura: La ausencia de acero mínimo o una cantidad insuficiente resultará en la aparición de fisuras amplias y antiestéticas en la superficie de la zapata. Estas fisuras no solo afectan la apariencia, sino que también son vías de entrada para el agua y otros agentes corrosivos, acelerando el deterioro del acero principal y reduciendo drásticamente la durabilidad de la cimentación.
• Falla Frágil: Como se mencionó, el concreto es frágil a la tracción. Sin el acero mínimo para inducir un comportamiento dúctil, una sobrecarga inesperada, un asentamiento diferencial del terreno o un evento sísmico podría provocar una falla súbita y catastrófica de la zapata, sin previo aviso.
• Reducción de la Vida Útil de la Estructura: La corrosión del acero principal debido a la penetración de humedad y cloruros a través de las fisuras no controladas es una de las principales causas de deterioro de las estructuras de concreto. Una zapata comprometida afecta la capacidad portante de toda la edificación, acortando significativamente su vida útil de diseño.
• Costos de Reparación Elevados: Si se detectan problemas debido a la falta de acero mínimo, las reparaciones suelen ser complejas y muy costosas, a menudo requiriendo apuntalamiento de la estructura y excavaciones significativas. Es infinitamente más económico y seguro invertir en el correcto diseño y ejecución desde el principio.

Consideraciones Prácticas y Errores Comunes

Más allá de los cálculos, la correcta implementación del acero mínimo en obra requiere atención a detalles prácticos:

• Calidad del Acero y Concreto: Utilizar materiales que cumplan con las especificaciones de diseño es fundamental. Un acero con una resistencia a la fluencia inferior a la esperada o un concreto de baja calidad afectará el comportamiento de la zapata.

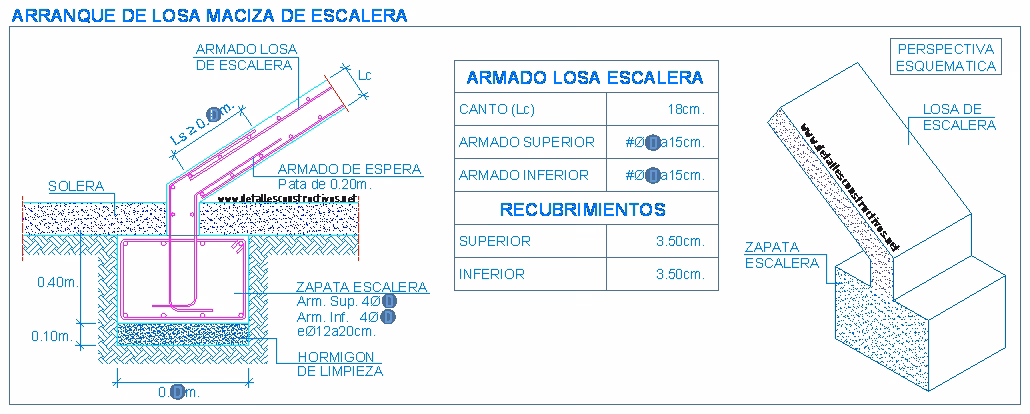

• Recubrimiento Adecuado: El acero debe tener un recubrimiento de concreto suficiente para protegerlo de la corrosión y garantizar una buena adherencia. Esto también está regulado por normativas.
• Detallado y Colocación: Las barras de acero deben ser correctamente dimensionadas, cortadas, dobladas y colocadas según los planos de diseño. La separación, el solape y los ganchos deben ser los indicados. Los espaciadores (separadores) deben usarse para asegurar el recubrimiento.
• Supervisión en Obra: La supervisión constante por parte de personal calificado es crucial para asegurar que el acero mínimo (y todo el refuerzo) se coloque de manera correcta antes del vaciado del concreto.
• No Confundir Acero Mínimo con Acero por Diseño de Cargas: Es un error común pensar que si los cálculos de diseño por cargas arrojan una cantidad de acero, no se necesita el mínimo. El acero mínimo es un requisito normativo que se debe cumplir adicionalmente a cualquier acero requerido por cargas, si este último es menor que el mínimo. Siempre se coloca la mayor cantidad de acero entre el requerido por cálculo de cargas y el mínimo normativo.

Tabla: Propósito y Requisitos Generales del Acero Mínimo en Zapatas

Preguntas Frecuentes sobre el Acero Mínimo en Zapatas

¿Es el acero mínimo siempre suficiente para mi zapata?

No. El acero mínimo es una cuantía base para controlar fisuras y asegurar ductilidad. Si los cálculos de diseño, basados en las cargas reales de la estructura y las propiedades del suelo, arrojan una cantidad de acero mayor que el mínimo, se debe usar la cantidad mayor. El acero mínimo es un "piso", no un "techo".

¿Qué pasa si mis cálculos de diseño no requieren acero, puedo omitir el mínimo?

Absolutamente no. El acero mínimo es un requisito normativo que debe cumplirse independientemente de si los cálculos por resistencia a las cargas vivas y muertas indican que no se necesita acero. Su función principal es controlar la fisuración por retracción y temperatura, y asegurar un comportamiento dúctil, aspectos que no siempre son capturados por un simple cálculo de flexión bajo cargas de servicio.

¿Poner más acero del mínimo es siempre mejor?

No necesariamente. Aunque un ligero exceso de acero por encima del mínimo no suele ser perjudicial (siempre que no se llegue a cuantías máximas que puedan generar fallas por compresión del concreto), colocar mucho más acero del necesario puede resultar antieconómico. El diseño óptimo busca la cantidad justa de acero para cumplir con la seguridad y la funcionalidad sin despilfarro.

¿El acero mínimo es el mismo para todos los tipos de zapatas?

Los principios y las fórmulas generales para el acero mínimo son consistentes. Sin embargo, la forma en que se aplica y se distribuye ese acero (por ejemplo, en una parrilla para una zapata aislada, o en una malla para una losa de cimentación) y las áreas de concreto a considerar pueden variar según el tipo y la geometría de la zapata.

¿El diámetro de la barra importa para el acero mínimo?

Sí, importa. Aunque la cuantía mínima se expresa en un área total de acero, la selección del diámetro de la barra afectará directamente la separación entre ellas. Para que el acero mínimo sea efectivo en el control de fisuras, es crucial que las barras estén bien distribuidas, cumpliendo con la separación máxima permitida por la normativa. Usar barras muy gruesas podría llevar a separaciones excesivas, anulando el efecto deseado.

En resumen, el acero mínimo en zapatas no es un detalle menor, sino un pilar fundamental de la ingeniería estructural moderna. Su implementación correcta garantiza que las cimentaciones no solo soporten las cargas para las que fueron diseñadas, sino que también resistan los efectos de la retracción, la temperatura y otras solicitaciones menores, previniendo fisuras prematuras y asegurando un comportamiento dúctil ante eventos imprevistos. Invertir en el conocimiento y la aplicación rigurosa de los requisitos del acero mínimo es invertir en la durabilidad, la seguridad y la estabilidad a largo plazo de cualquier edificación. Es un componente silencioso, pero indispensable, que protege la inversión y la vida de quienes ocuparán la estructura.
