Zapatas Centradas vs. Vigas de Cimentación: Claves para Tu Obra

En el complejo mundo de la construcción, las cimentaciones son la base de todo, el punto de partida que garantiza la estabilidad y durabilidad de una estructura. Sin embargo, no todas las cimentaciones son iguales, y la elección y el diseño correctos son vitales. Imagina que te encuentras a cargo de una fase nueva en un proyecto de unifamiliares adosadas, pero sin acceso al diseño original ni al arquitecto anterior. Te asaltan dudas sobre la idoneidad de las vigas de cimentación ya ejecutadas, especialmente al comparar los armados con lo que un software de cálculo moderno como CYPE te sugiere. Esta situación, lejos de ser inusual, plantea interrogantes fundamentales sobre las diferencias entre tipos de cimentaciones, la importancia de un diseño preciso y cómo abordar discrepancias significativas.

Entendiendo las Cimentaciones: Zapatas y Vigas

Las zapatas son elementos de cimentación superficial que transmiten las cargas de la estructura al terreno. Pueden ser aisladas (bajo un pilar) o continuas (bajo muros). Sin embargo, la realidad de la construcción, especialmente en propiedades adosadas o con limitaciones de espacio, a menudo impone que las zapatas no puedan ser perfectamente centradas bajo los elementos que soportan. Aquí es donde entran en juego las vigas de cimentación, que se clasifican principalmente en dos tipos según su función: las vigas de atado y las vigas centradoras.

Vigas de Atado: Uniendo la Base

Las vigas de atado son elementos estructurales que conectan zapatas aisladas o continuas, principalmente para cumplir dos funciones clave:

• Reducir asentamientos diferenciales: Al unir las zapatas, estas vigas distribuyen las cargas de manera más uniforme, mitigando las diferencias en los asentamientos del terreno y previniendo fisuras o daños en la estructura superior.
• Aumentar la rigidez global de la cimentación: Crean un entramado rígido en la base que mejora el comportamiento de la estructura frente a cargas horizontales como el viento o sismo.

Generalmente, las vigas de atado trabajan predominantemente a tracción o compresión axial, con momentos flectores menores, ya que las zapatas que unen están idealmente centradas bajo sus pilares o muros.

Vigas Centradora: El Arte de Equilibrar

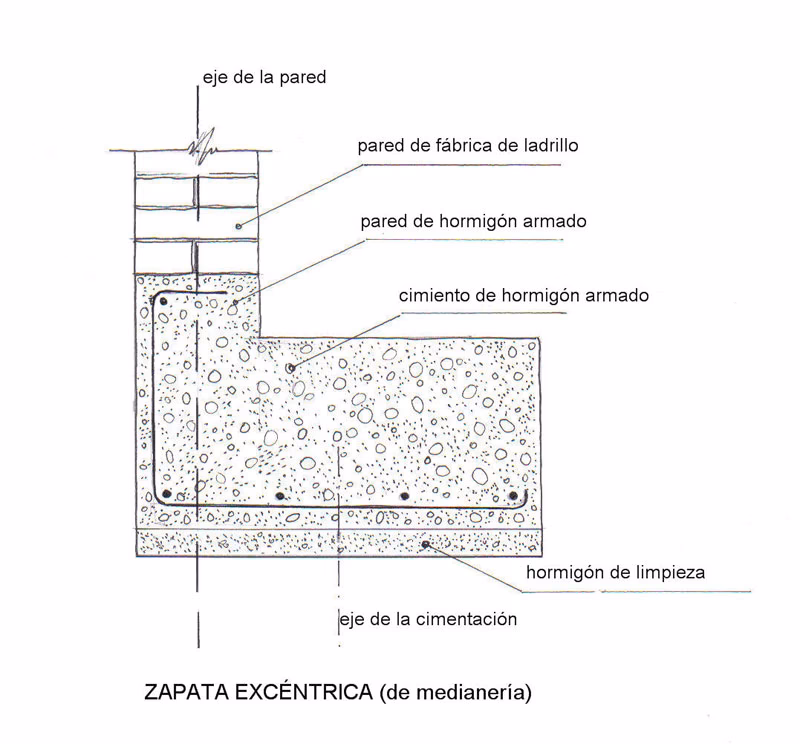

Las vigas centradoras son la solución ingenieril para las zapatas excéntricas, es decir, aquellas en las que el pilar o muro no puede apoyarse en el centro de la zapata debido a restricciones como linderos de propiedad. Cuando un pilar se apoya de forma excéntrica, genera un momento de vuelco en la zapata que, si no se contrarresta, podría provocar un levantamiento o un asiento diferencial excesivo. La viga centradora se conecta a la zapata excéntrica y a una zapata interior (o a otro elemento estructural), transfiriendo ese momento excéntrico a la zapata interior, que sí puede absorberlo sin problemas. De esta manera, la viga centradora “centra” el sistema de fuerzas, garantizando que la presión sobre el terreno sea lo más uniforme posible y evitando el vuelco.

Estas vigas están diseñadas para resistir momentos flectores significativos (tanto positivos como negativos) y fuerzas axiales, lo que implica una armadura longitudinal considerable, a menudo simétrica en sus caras superior e inferior. Es crucial diseñar estas vigas con precisión, ya que un dimensionamiento inadecuado puede comprometer la estabilidad de toda la cimentación.

¿Qué son las Vigas Flotantes en este Contexto?

El término "viga flotante" puede tener varias interpretaciones en ingeniería civil. En algunos contextos, podría referirse a una viga de cimentación continua que se apoya directamente sobre un terreno de baja capacidad portante, distribuyendo la carga de manera más amplia, casi como si "flotara" sobre el suelo. Sin embargo, en el ámbito del diseño de cimentaciones mediante software como CYPE, y en el contexto de conectar zapatas aisladas o continuas, los términos más precisos y funcionalmente distintos son, como hemos visto, "vigas centradoras" y "vigas de atado".

Es importante destacar que estas vigas, ya sean centradoras o de atado, no son un tipo de cimentación principal en sí mismas, sino elementos que complementan y optimizan el comportamiento de las zapatas. No son, por ejemplo, una losa de cimentación (que sí podría considerarse una gran "viga flotante" en ciertos casos), sino componentes que aseguran la estabilidad y el equilibrio de las zapatas individuales o continuas.

Incluso en el caso de muros, el programa de cálculo puede interpretar la zapata continua de un muro perpendicular como un elemento con efecto de centrado, distribuyendo los momentos entre las vigas centradoras y los propios muros. Esto subraya que el concepto de "centrado" no es solo mover físicamente la zapata, sino redistribuir y equilibrar las cargas y momentos para que el conjunto funcione de manera óptima.

El Dilema del Proyecto: ¿Son Suficientes las Vigas Existentes?

Volviendo a la situación inicial, la discrepancia entre el armado de las vigas existentes (60x40 cm, 2ø12 arriba y 2ø12 abajo) y los resultados del CYPE (6ø12 arriba y 6ø12 abajo con cercos del ø8 cada 25 cm para un módulo de balasto de 12000) es, como bien señalas, una barbaridad. Esta diferencia, que implica triplicar la cantidad de acero, es una señal de alarma que no debe ignorarse.

Analicemos las posibles razones de esta enorme discrepancia:

• Características del Terreno: El estudio geotécnico menciona limos arenosos (2 kp/cm²) y roca caliza micrítica (3-5 kp/cm²). La capacidad portante de los limos es significativamente menor. Si las vigas existentes se diseñaron asumiendo una capacidad mayor o un terreno más uniforme de caliza, y en realidad están sobre limos, el diseño podría ser insuficiente. Además, la ausencia de un valor para el módulo de balasto es crítica. El valor de 12000 que utilizas en CYPE es una estimación; si el real es menor (especialmente en los limos), las deformaciones serían mayores y, por ende, la armadura necesaria se dispararía.
• Función de las Vigas: ¿Las vigas existentes bajo los muros de carga están diseñadas como simples vigas de atado o como vigas centradoras? En unifamiliares adosadas, es muy probable que haya zapatas medianeras que requieran vigas centradoras. Si estas vigas de 60x40 cm con 2ø12 están actuando como centradoras, es casi seguro que están gravemente subdimensionadas para los momentos que deben transmitir. Las vigas centradoras, por su naturaleza, requieren armados importantes para gestionar los momentos flectores.
• Cargas Aplicadas: ¿Las cargas de las dos plantas (muros de carga, luces de 4.5m) están correctamente modeladas en CYPE? Pequeñas variaciones en las cargas o en su distribución pueden tener un gran impacto en el diseño de las cimentaciones.
• Normativa de Diseño: El CYPE calcula con normativas actuales (como la EHE, mencionada en los FAQ del programa). Es posible que el diseño original se basara en una normativa más antigua o menos conservadora, o incluso que se realizara un cálculo simplificado que hoy se considera insuficiente.
• Rigidez Relativa: Los programas de cálculo iteran para distribuir los esfuerzos según la rigidez real de los elementos. Una viga subdimensionada será menos rígida, lo que podría llevar a una redistribución de esfuerzos no deseada, y potencialmente a fallos.

Dada la magnitud de la diferencia en el armado, es fundamental realizar una revisión estructural exhaustiva. No se trata solo de un detalle, sino de la seguridad y estabilidad de las futuras viviendas. Contratar a un ingeniero estructural para que revise el diseño, recalcule las cimentaciones con los datos geotécnicos disponibles y, si es posible, realice pruebas de campo adicionales para determinar el módulo de balasto real, sería la acción más prudente. La inversión en esta revisión es insignificante comparada con el riesgo de patologías estructurales futuras.

Tabla Comparativa: Funciones de las Vigas de Cimentación

Cómo se “Centra” una Zapata: Más Allá del Software

El acto de “centrar” una zapata no implica mover físicamente el elemento de cimentación, sino asegurar que la resultante de las cargas que recibe pase lo más cerca posible de su centro de gravedad. Esto minimiza las excentricidades y garantiza que las tensiones transmitidas al terreno sean lo más uniformes posible, evitando así el vuelco de la zapata o la generación de tensiones excesivas en un solo punto.

En la práctica, esto se logra de varias maneras:

1. Diseño de Zapata Centrada: Siempre que las condiciones de espacio lo permitan, la solución ideal es dimensionar la zapata de tal manera que el pilar o muro se apoye exactamente en su centro. Aquí, la zapata absorbe directamente las cargas axiales y los momentos menores.
2. Uso de Vigas Centradora: Cuando una zapata debe ser excéntrica (por ejemplo, en un lindero de propiedad o al borde de una construcción existente), se utiliza una viga centradora. Esta viga se conecta a la zapata excéntrica y se extiende hasta una zapata interior, transfiriendo parte de la carga y el momento de la zapata excéntrica. La viga genera una reacción en la zapata interior que contrarresta el momento de vuelco de la zapata excéntrica, “centrando” de facto el sistema de fuerzas. La longitud y rigidez de esta viga son cruciales para su efectividad.
3. Combinación de Elementos: En estructuras complejas, se pueden combinar zapatas aisladas, zapatas continuas y diferentes tipos de vigas de cimentación para lograr un sistema de cimentación estable y equilibrado. Los programas de cálculo avanzados realizan iteraciones para distribuir las cargas de manera óptima en función de la rigidez de cada elemento.

Es importante recordar que el dimensionamiento de las vigas centradoras debe considerar la posibilidad de que aparezcan momentos positivos, no solo negativos, especialmente si se intenta centrar en ambos extremos de la viga cuando no es necesario. El texto de CYPE resalta que “la utilización correcta de la viga centradora consiste en realizar el centrado sólo en el extremo de la viga que está en contacto con la zapata medianera”. Hacerlo en ambos extremos puede llevar a un sobredimensionamiento y a un aumento de costos, como demuestra el ahorro del 17% mencionado en los estudios del software.

Preguntas Frecuentes (FAQ) sobre Cimentaciones

P: ¿Qué es el módulo de balasto y por qué es tan importante para mi proyecto?

R: El módulo de balasto (Ks o Kv) es un coeficiente que representa la rigidez de un suelo bajo carga, es decir, cuánto se deforma el terreno por unidad de presión. Se expresa típicamente en kp/cm³ o MN/m³. Es de importancia capital en el cálculo de cimentaciones, especialmente en zapatas y losas, porque permite modelar la interacción suelo-estructura. Un valor preciso del módulo de balasto es fundamental para determinar las tensiones reales en la cimentación, las deformaciones esperadas y, en consecuencia, la cantidad de armadura necesaria. Si el valor real del suelo es menor que el asumido en el cálculo, la cimentación puede deformarse más de lo esperado y requerir mucho más acero.

P: ¿Puede una viga de cimentación de 60x40 cm con 2ø12 ser suficiente para unifamiliares adosadas con dos plantas?

R: La diferencia entre el armado existente (2ø12) y el resultado de CYPE (6ø12) es tan grande que sugiere fuertemente que las vigas existentes no es suficiente para las cargas y condiciones del terreno que estás modelando. Es muy improbable que un armado tan reducido sea adecuado para muros de carga en dos plantas, especialmente si estas vigas están funcionando como centradoras en terrenos con la capacidad portante de limos arenosos (2 kp/cm²). La revisión profesional es ineludible.

P: ¿Qué significa el aviso de “despegues en la zapata” en CYPE?

R: Este aviso indica que la presión sobre el terreno bajo la zapata no es uniforme y que, en una parte de la zapata, el suelo no está trabajando a compresión (la ley de tensiones triangular no ocupa toda la base). Esto puede deberse a una carga excéntrica o a la forma de la zapata. Aunque CYPE lo clasifica como un “aviso” y no un “error crítico”, significa que la zapata no está trabajando de manera óptima. En estos casos, pueden aparecer tracciones en la cara superior de la zapata (por el peso de la zapata en voladizo), lo que requeriría la colocación de armadura superior para controlarlas.

P: ¿Por qué CYPE a veces dimensiona zapatas con un canto excesivo?

R: Una de las razones principales es la necesidad de garantizar una longitud de anclaje suficiente para las barras de arranque de los pilares o muros. Esto es especialmente relevante en zonas sísmicas, donde las longitudes de anclaje requeridas son mayores. Si el canto de la zapata es insuficiente para anclar adecuadamente las barras de mayor diámetro, el programa puede aumentar el canto. Una solución práctica para reducir el canto sin comprometer la seguridad es disminuir el diámetro de las barras de arranque (y aumentar su número para mantener la misma cuantía mecánica de acero).

P: ¿Cuál es la diferencia práctica entre una “viga centradora” y una “viga de atado”?

R: La distinción radica en su función principal y los esfuerzos que resisten. Una viga centradora está diseñada para transmitir momentos flectores significativos, equilibrando una zapata excéntrica (por ejemplo, una zapata medianera) con una interior. Su armado es más robusto y simétrico. Una viga de atado, en cambio, conecta zapatas que ya están centradas bajo sus soportes y su objetivo principal es absorber las fuerzas axiales (tracción/compresión) para reducir asentamientos diferenciales y aumentar la rigidez global de la cimentación. Las vigas de atado suelen tener armados más ligeros y su función es más de cohesión que de equilibrio de momentos. El uso incorrecto de una viga centradora (por ejemplo, centrar en ambos extremos cuando no es necesario) puede llevar a un sobredimensionamiento y a un aumento innecesario del costo de la cimentación.

Conclusión

La situación que describes es un claro ejemplo de la importancia de la ingeniería estructural en cada fase de un proyecto. La enorme discrepancia entre el armado existente y el sugerido por el software de cálculo es una señal inequívoca de que se requiere una revisión profunda. La seguridad de las futuras viviendas y la eficiencia económica del proyecto dependen de una comprensión clara de las funciones de cada elemento de la cimentación, como las zapatas centradas, las vigas de atado y, crucialmente, las vigas centradoras. Invertir en una consultoría estructural profesional para verificar los cálculos y, si es necesario, proponer refuerzos o modificaciones, no es un gasto, sino una inversión esencial en la calidad y seguridad de la obra.
