Cimentación y Juntas: Pilares de la Construcción

En el vasto y complejo universo de la construcción, existen elementos que, aunque no siempre visibles, son absolutamente fundamentales para la solidez, seguridad y durabilidad de cualquier estructura. Nos referimos a las cimentaciones, comúnmente conocidas como zapatas, y a las imprescindibles juntas de dilatación. Estos componentes actúan como el esqueleto y las articulaciones de un edificio, permitiéndole soportar cargas, adaptarse a movimientos y resistir el paso del tiempo y las inclemencias del entorno. Comprender su función, cuándo y cómo se prescriben, y la importancia de su correcta implementación, es vital tanto para profesionales del sector como para cualquier persona interesada en la ingeniería y la arquitectura.

Desde el momento en que se concibe un proyecto, la elección y diseño de la cimentación se convierte en una de las decisiones más críticas, ya que es la encargada de transmitir las cargas de la estructura al terreno de manera segura. Paralelamente, las juntas de dilatación garantizan que los materiales puedan expandirse y contraerse sin generar tensiones internas destructivas. A continuación, desglosaremos en detalle estos dos pilares de la construcción, explorando sus características, tipos y las consideraciones clave para su aplicación.

La Zapata: Pilar Fundamental de Toda Estructura

La zapata es, en esencia, una cimentación superficial aislada que tiene como principal función dar sostén a la obra, transmitiendo de forma segura las tensiones y cargas de la estructura hacia el terreno subyacente. Se conforma generalmente de concreto armado y se ubica estratégicamente debajo de los pilares o columnas de un edificio. Su diseño y ejecución son críticos, especialmente en zonas con climas extremos o de alta actividad sísmica, donde la capacidad de anclaje y distribución de cargas es determinante para la supervivencia de la edificación.

A diferencia de los pilotes o las losas de cimentación, que se utilizan en terrenos acuosos o muy heterogéneos, las zapatas son la opción predilecta en suelos homogéneos y en edificios que requieren una cimentación más puntual. Su correcta implementación es la primera línea de defensa contra asentamientos diferenciales, vuelcos y fallas estructurales. La zapata no solo soporta el peso vertical, sino que también resiste fuerzas laterales como las del viento o sismos, asegurando la estabilidad global de la construcción.

Tipos de Zapatas: Adaptabilidad a Cada Necesidad

Aunque su función primordial es la misma, existen diversos tipos de zapatas, cada una diseñada para adaptarse a condiciones específicas del terreno, la estructura y la distribución de cargas. La elección del tipo adecuado es el resultado de un estudio geotécnico exhaustivo y un cálculo estructural preciso.

• Zapatas Aisladas: Son las más comunes y recaen en un mismo y único pilar. Transmiten las tensiones y cargas de forma directa al terreno. Son frecuentemente utilizadas en obras con juntas de dilatación, ya que al ser independientes, no se ven afectadas por los movimientos térmicos de las estructuras adyacentes. Se clasifican a su vez por su relación entre el canto (altura) y el vuelo (voladizo):
  • Rígidas o poco deformables: Aquellas donde el canto es considerable en relación al vuelo, distribuyendo las cargas de forma más uniforme.
  • Flexibles o deformables: Con un canto menor, que permite cierta deformación y se usan en terrenos más uniformes o con cargas moderadas.

  También se clasifican por la forma en que reciben el esfuerzo vertical:

  • Centradas: El pilar se apoya en el centro geométrico de la zapata, garantizando una distribución uniforme de la carga.
  • Excéntricas: El pilar se apoya fuera del centro, comúnmente en linderos o esquinas, generando un momento de vuelco que debe ser contrarrestado.
  • Irregulares: Zapatas con formas no convencionales, adaptadas a geometrías específicas del pilar o del espacio disponible.
• Zapatas Aisladas Descentradas y Combinadas (en Medianeras y Esquinas): Este tipo de zapatas está diseñado para situaciones donde el pilar no puede apoyarse centralmente, como en medianeras o esquinas de propiedades, donde la zapata no puede sobresalir del límite. Para evitar el vuelco generado por la excentricidad de la carga, estas zapatas se combinan con otras cercanas.
  • Zapatas Combinadas: Reciben y soportan las cargas de dos pilares, generalmente separados por una distancia máxima de 5 metros. La zapata se diseña como una unidad para ambos soportes, compartiendo la base de apoyo. Son ideales cuando la proximidad de los pilares o la necesidad de equilibrar cargas excéntricas lo requieren.
  • Zapatas Asociadas: Similares a las combinadas, pero se utilizan cuando los dos soportes están mucho más cercanos, con una separación máxima de 3 metros. La distinción entre combinadas y asociadas a menudo radica en la proximidad y la forma de distribuir las cargas, siendo las asociadas una solución para pilares muy contiguos.
• Zapatas Colindantes o Combinadas (con Vigas de Atado): Esta denominación se aplica a estructuras de cimentación donde el pilar no puede apoyarse en el centro de la zapata, sino de manera excéntrica, como sucede en pilares perimetrales. Para resolver la posibilidad de vuelco de la zapata debido a esta carga descentrada, se la combina con la zapata más próxima mediante vigas de atado. Estas vigas conectan las zapatas, creando un sistema que distribuye los momentos de vuelco y evita que la cimentación gire o se voltee, garantizando la estabilidad del conjunto estructural.

La correcta selección y dimensionamiento de estos tipos de zapatas son esenciales para asegurar que la estructura permanezca estable y segura a lo largo de su vida útil, transfiriendo eficientemente las cargas al terreno sin exceder su capacidad portante.

Tabla Comparativa: Tipos de Zapatas

Juntas de Dilatación: Flexibilidad para la Longevidad Estructural

Más allá de la solidez de las cimentaciones, la capacidad de una estructura para adaptarse a los movimientos naturales es igualmente crucial. Aquí entran en juego las juntas de dilatación, elementos diseñados para absorber los cambios dimensionales de los materiales de construcción, principalmente debido a las variaciones de temperatura, humedad o asentamientos del terreno. Sin ellas, las tensiones acumuladas podrían provocar fisuras, abombamientos o incluso fallas estructurales.

¿Cuándo se Prescribe la Junta de Dilatación?

La prescripción de juntas de dilatación no es una opción, sino una necesidad dictada por las propiedades físicas de los materiales y las dimensiones de la construcción. Generalmente, se prescriben cuando se superan determinadas distancias lineales. Los propios fabricantes de materiales, como la tarima flotante, suelen especificar estas distancias. Por ejemplo, un fabricante como Quickstep podría prescribir una junta cada 14 metros de longitud de tarima.

Estas distancias varían significativamente según el material (concreto, acero, madera, cerámica) y su coeficiente de dilatación térmica. En estructuras de concreto, por ejemplo, las juntas pueden ser necesarias cada 20 a 40 metros, dependiendo de la exposición al sol y las variaciones de temperatura. En distancias cortas, la holgura natural que se deja contra los muros (y que luego cubre el rodapié en el caso de la tarima) suele ser suficiente para absorber la dilatación. Sin embargo, en estructuras de mayor envergadura, la ausencia de estas juntas es una receta para futuros problemas.

Es importante destacar que las patologías por falta de juntas suelen manifestarse relativamente pronto. Si una estructura o un pavimento, como una tarima, ha funcionado sin problemas durante 15 años y de repente aparecen abombamientos, es más probable que la causa sea una nueva fuente de humedad o algún otro factor externo, y no la ausencia original de juntas de dilatación.

¿Cómo Debo Tratar las Juntas de Dilatación?

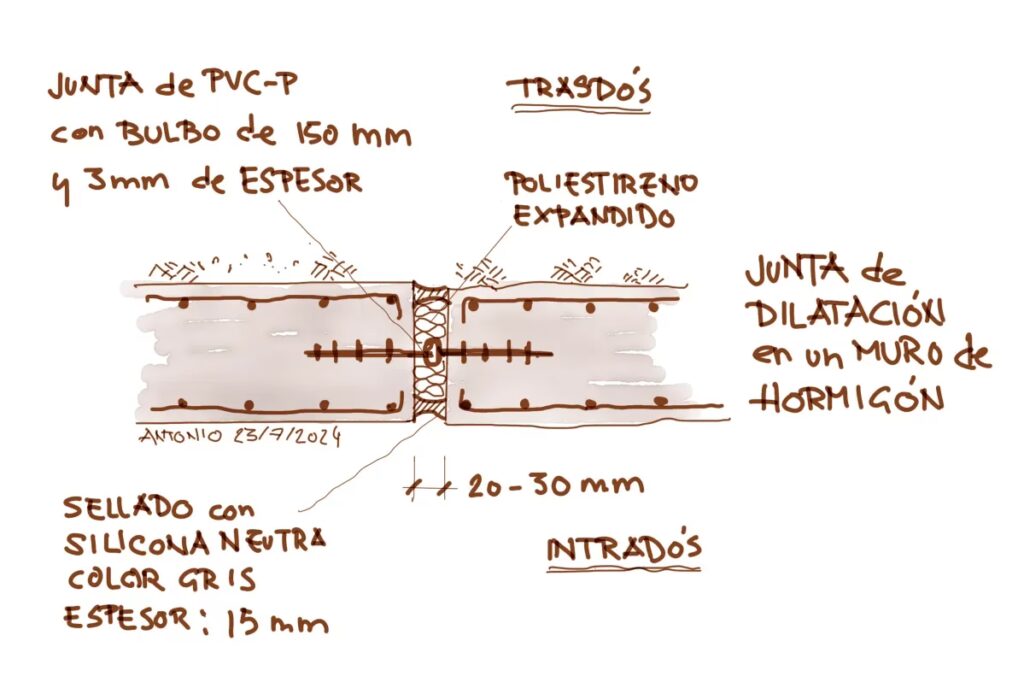

El tratamiento de las juntas de dilatación es tan importante como su prescripción. Implica asegurar que estas puedan cumplir su función de absorber movimientos sin comprometer la integridad estructural o estética. Esto significa elegir los materiales adecuados para rellenarlas (materiales elásticos y compresibles como masillas especiales, espumas de polietileno, o perfiles prefabricados), y garantizar que estén libres de escombros o materiales rígidos que impidan su movimiento.

La limpieza y el mantenimiento periódico son cruciales para asegurar que las juntas permanezcan funcionales. Es fundamental que el material de relleno no se endurezca con el tiempo ni se desprenda, ya que esto comprometería la capacidad de la junta para absorber dilataciones y contracciones. En el caso de pavimentos, una junta mal tratada o rellenada incorrectamente puede generar levantamientos o grietas en las baldosas o lamas.

¿Qué Debe Cubrir Cada Chapa Metálica en las Juntas de Dilatación?

En ciertas aplicaciones, especialmente en estructuras de concreto o mampostería, se utilizan chapas metálicas en las juntas de dilatación. Estas chapas cumplen la función de proteger el borde de la junta, evitar la entrada de suciedad o humedad, y en algunos casos, transferir cargas de forma limitada entre los segmentos sin comprometer la capacidad de movimiento de la junta. Cuando se utilizan, es crucial que se dispongan de tal forma que cubran a ambos lados de la junta una banda de muro de 5 cm como mínimo. Esta cobertura adecuada asegura que la chapa cumpla su función de protección y estética.

Además, cada chapa debe fijarse mecánicamente de forma segura a la estructura. Esto evita que se desplace con los movimientos de dilatación y contracción, o por el tráfico y uso. La fijación debe permitir el movimiento relativo de las secciones de la estructura, pero manteniendo la chapa en su posición. La elección del tipo de metal y su acabado dependerá de la exposición a los elementos y la estética deseada.

Consecuencias de una Mala Gestión de Juntas

La ausencia o un mal diseño y ejecución de las juntas de dilatación pueden llevar a una serie de problemas graves. Las tensiones internas generadas por la expansión de los materiales pueden causar:

• Fisuras y Grietas: En paredes, techos y pavimentos, que pueden comprometer la estética y la integridad estructural.
• Abombamientos y Levantamientos: Especialmente en pavimentos como tarimas o baldosas, donde la falta de espacio para la expansión puede hacer que el material se abombe.
• Pandeo de Elementos Estructurales: En casos extremos, las fuerzas de compresión pueden provocar el pandeo de muros o columnas.
• Desprendimiento de Materiales: Como revestimientos o acabados, debido a las tensiones y movimientos incontrolados.
• Problemas de Impermeabilización: Si las juntas no están selladas correctamente, pueden convertirse en puntos de entrada para el agua, causando humedades y daños a la estructura.

Preguntas Frecuentes sobre Cimentaciones y Juntas

¿Cuál es la función principal de una zapata?

La función principal de una zapata es transmitir de manera segura las cargas y tensiones de la estructura al terreno subyacente, distribuyéndolas sobre una superficie lo suficientemente amplia para evitar que la presión exceda la capacidad portante del suelo y así garantizar la estabilidad de la edificación.

¿Cuándo se considera una zapata "combinada" o "asociada"?

Una zapata se considera "combinada" cuando soporta las cargas de dos pilares separados por una distancia máxima de 5 metros, formando una base común. Se denomina "asociada" si los pilares están aún más cerca, con una separación máxima de 3 metros. Ambos tipos son soluciones para optimizar el espacio o contrarrestar cargas excéntricas en pilares adyacentes.

¿Por qué son tan importantes las juntas de dilatación?

Las juntas de dilatación son cruciales porque permiten que los materiales de construcción se expandan y contraigan libremente debido a cambios de temperatura, humedad o asentamientos del terreno. Sin ellas, las tensiones acumuladas por estos movimientos no controlados provocarían fisuras, abombamientos y daños estructurales en la edificación.

¿Qué sucede si no se instalan correctamente las juntas de dilatación?

Si las juntas de dilatación no se instalan o se tratan incorrectamente, la estructura no podrá acomodar los movimientos naturales de los materiales. Esto puede llevar a la aparición de grietas y fisuras en muros y pavimentos, abombamientos, pandeo de elementos, desprendimiento de acabados y, en casos graves, comprometer la integridad y seguridad de la edificación a largo plazo.

¿Qué materiales se utilizan comúnmente en las juntas de dilatación?

Los materiales utilizados para rellenar y sellar las juntas de dilatación suelen ser elásticos y compresibles, como masillas de poliuretano, siliconas estructurales, espumas de polietileno, caucho o perfiles de PVC/neopreno. La elección depende del tipo de junta, la exposición y los movimientos esperados.

¿Pueden las humedades afectar las cimentaciones o las juntas?

Sí, las humedades son una de las causas más comunes de problemas en cimentaciones y juntas. En las zapatas, el agua puede debilitar el terreno, generar corrosión en el acero de refuerzo o incluso provocar movimientos en suelos expansivos. En las juntas de dilatación, la humedad puede deteriorar los materiales de relleno o sellado, permitir el crecimiento de vegetación o la entrada de suciedad, lo que impide su correcto funcionamiento y puede generar patologías en los elementos adyacentes.

Conclusión

Las zapatas y las juntas de dilatación son componentes invisibles pero indispensables en el ciclo de vida de cualquier construcción. Su diseño y ejecución correctos son la base sobre la que se asienta la durabilidad y seguridad de una edificación. Invertir en un estudio geotécnico adecuado, un diseño estructural preciso y una instalación meticulosa de estos elementos no es un gasto, sino una inversión fundamental que previene costosas reparaciones y garantiza la solidez del patrimonio construido. Comprender su función y su interacción es clave para asegurar que nuestras estructuras no solo se mantengan en pie, sino que prosperen a lo largo del tiempo, resistiendo los desafíos del entorno y del uso diario.
