Dimensiones de Zapatas Rígidas: Diseño y Materiales

En el vasto universo de la ingeniería civil, las zapatas rígidas son elementos fundamentales que sirven como puente entre la estructura que se erige sobre el terreno y el suelo mismo. Su misión principal es la de transmitir y distribuir las cargas de manera segura, garantizando la estabilidad y la durabilidad de cualquier edificación. Sin embargo, el diseño y el dimensionamiento de estas cimentaciones no son tan simples como parecen, involucrando una compleja interacción de materiales y principios estructurales.

Este artículo se adentra en las particularidades de las zapatas rígidas, explorando no solo cómo se determinan sus dimensiones, sino también la ciencia detrás del comportamiento del hormigón y el acero en estas configuraciones. Desvelaremos debates comunes en la ingeniería y aclararemos por qué ciertos mitos persisten, ofreciéndote una visión completa que te permitirá comprender la robustez inherente a estas piezas clave de la construcción.

¿Qué Define a una Zapata Rígida y su Función Crucial?

Una zapata rígida es un tipo de cimentación superficial caracterizada por su gran canto (espesor) en relación con sus voladizos o proyecciones. Esta proporción asegura que la deformación por flexión sea mínima y que la transmisión de cargas a través del hormigón se realice principalmente mediante un mecanismo de bielas y tirantes, distribuyendo la presión de manera casi uniforme sobre el terreno. Su función primordial es recoger las cargas concentradas de columnas o muros y transmitirlas a una superficie de suelo más amplia, reduciendo así la presión por unidad de área y evitando fallos por capacidad portante del terreno.

La clave de su rigidez radica en su capacidad para comportarse como un cuerpo rígido, distribuyendo las tensiones de manera lineal. Esto contrasta con las zapatas flexibles, donde las deformaciones por flexión son significativas y el armado a tracción es el protagonista en el diseño. La determinación del tamaño en planta (largo y ancho) de una zapata rígida depende fundamentalmente de la capacidad portante admisible del suelo, mientras que su espesor o canto está gobernado por la resistencia al punzonamiento y la necesidad de mantener su comportamiento rígido.

El Corazón de la Zapata: Interacción Hormigón-Acero y sus Propiedades

Deformación del Hormigón y el Comportamiento del Acero a Compresión

Uno de los debates más recurrentes en el diseño de elementos de hormigón armado, y que tiene una relevancia particular en las zapatas, es el uso de aceros de alta resistencia como el B500S en armaduras que se consideran principalmente a compresión. Algunos argumentan que, dado que la deformación de rotura del hormigón en compresión simple es limitada (aproximadamente del 2 por mil, o -0.2% a la tensión característica fck, y -0.3% a -0.35% en rotura según ACI, Eurocódigo y EHE), el acero nunca alcanzaría su límite elástico de 500 MPa, sino que se quedaría en torno a 420 MPa.

Sin embargo, esta perspectiva no considera la filosofía de diseño del hormigón armado. El objetivo es que el acero plastifique antes de que el hormigón falle por compresión frágil. La realidad es que, para las deformaciones de rotura del hormigón a compresión simple, el acero corrugado sí plastifica, que es precisamente lo que debe hacer para garantizar un comportamiento dúctil y avisar antes del colapso. Por lo tanto, el uso de acero B500S en armados a compresión es no solo admisible, sino que es una práctica estándar y eficiente, especialmente considerando que el acero B400S es cada vez más difícil de conseguir en el mercado actual.

La Clave de Diseño: Tensión de Cálculo del Acero (fyd)

La resistencia de diseño del acero, conocida como la tensión de cálculo (f_yd), es un valor fundamental en el dimensionamiento. Esta se obtiene dividiendo la tensión de fluencia característica del acero (f_yk) por un coeficiente de seguridad parcial para el acero (γ_s), que en normativas como la EHE-08 es de 1.15. Por ejemplo, para un acero B400S, cuya tensión de fluencia característica es de 400 MPa, la tensión de cálculo sería f_yd = 400 MPa / 1.15 = 347.8 MPa. Para un acero B500S, f_yd = 500 MPa / 1.15 = 434.78 MPa.

Estos valores son los que realmente se utilizan en los cálculos estructurales para dimensionar las armaduras, asegurando que los elementos puedan soportar las cargas de diseño con un margen de seguridad adecuado.

Tabla Comparativa: Acero B400S vs. B500S

Modos de Fallo en Zapatas Rígidas: Más Allá de la Flexión

Una característica distintiva y a menudo malinterpretada de las zapatas rígidas es su modo de fallo. A diferencia de vigas o losas donde la rotura suele ser por flexión, en una zapata rígida, el fallo principal no es de flexión. Esto es crucial para entender su diseño y por qué no se aplican las mismas comprobaciones que en otros elementos.

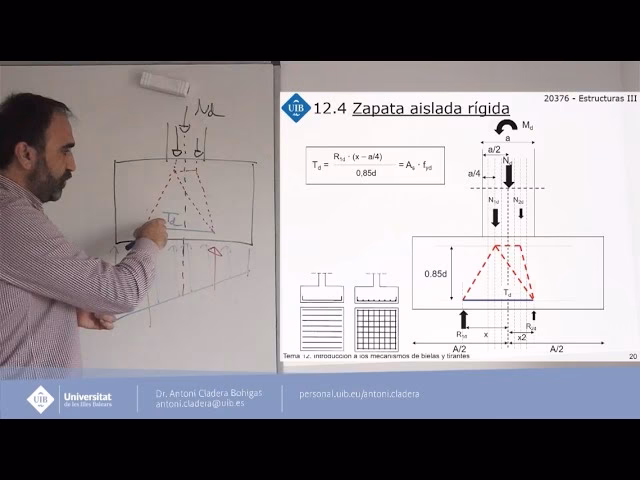

El Mecanismo de Bielas y Tirantes (MBT) como Protagonista

Las zapatas rígidas, especialmente aquellas con cargas concentradas como las columnas, suelen fallar por un Mecanismo de Bielas y Tirantes (MBT). Este mecanismo describe cómo las cargas se transmiten a través de trayectorias de compresión (bielas de hormigón) y tracción (tirantes de acero), formando un entramado interno. Este tipo de fallo se asemeja más a una rotura por cortante o punzonamiento que a una rotura por flexión. Por esta razón, en el diseño de zapatas rígidas, las normativas (como la EHE) no requieren una comprobación específica a cortante en el sentido tradicional de una viga, ya que la resistencia al MBT o al punzonamiento es el factor que realmente rige el espesor y la armadura necesaria.

Esta particularidad explica por qué la discusión sobre la ductilidad a flexión del acero a compresión, tan relevante en vigas, pierde sentido en el contexto de una zapata rígida. Si el elemento no falla a flexión, la ductilidad por flexión no es el parámetro crítico de diseño. La resistencia al punzonamiento y la verificación del MBT son las que realmente determinan la sección y el armado.

Diferencias Conceptuales con Otros Elementos Estructurales

La filosofía de diseño en hormigón armado busca que el acero plastifique antes de que el hormigón falle, proporcionando un aviso de colapso. Esto es fundamental en elementos como vigas y pilares, donde la ductilidad en flexión es clave. Sin embargo, en zapatas rígidas, donde el modo de fallo es por punzonamiento/MBT, la prioridad es la capacidad de resistir estas fuerzas concentradas, y la ductilidad se logra de otras maneras o no es el factor limitante principal.

Además, es importante diferenciar el acero corrugado usado en hormigón armado del acero laminado o conformado utilizado en estructuras metálicas. El acero corrugado es un material anisótropo, diseñado para trabajar óptimamente en una dirección específica de tracción (por sus corrugas), mientras que el acero laminado busca ser lo más isótropo posible. Esta diferencia en la naturaleza del material y su comportamiento anisótropo también influye en las consideraciones de diseño y los modos de fallo.

Dimensionando la Zapata Rígida: Factores Determinantes

El dimensionamiento de una zapata rígida es un proceso iterativo que considera la interacción entre la estructura, el suelo y los materiales de la propia zapata. Sus dimensiones se definen principalmente por dos aspectos:

Dimensiones en Planta: La Capacidad Portante del Suelo

Las dimensiones en planta (largo y ancho) de la zapata se determinan para asegurar que la presión transmitida al terreno no exceda su capacidad portante admisible. Esto implica dividir la carga total que llega a la zapata por la presión admisible del suelo. Un estudio geotécnico es indispensable para obtener este valor. La superficie de contacto de la zapata con el suelo debe ser suficiente para distribuir la carga de manera segura, evitando asentamientos excesivos o fallos del terreno.

Espesor o Canto: Resistencia al Punzonamiento y Rigidez

El espesor o canto de la zapata es, sin duda, la dimensión más crítica en el diseño de una zapata rígida. Como se mencionó, este espesor no se rige por la flexión, sino por la resistencia al punzonamiento (o al Mecanismo de Bielas y Tirantes). Las normativas establecen criterios para verificar que la zapata tenga la altura suficiente para resistir las tensiones de cortante generadas por la columna o muro que se apoya sobre ella. Además, el espesor debe ser lo suficientemente grande para asegurar que la zapata se comporte como un elemento rígido. Una regla general es que la proyección de la zapata (distancia desde la cara del pilar hasta el borde de la zapata) no supere 2 o 3 veces el canto útil de la zapata. Si esta condición no se cumple, la zapata podría empezar a comportarse como flexible, requiriendo un diseño y armado diferente.

El armado de las zapatas rígidas, aunque no es el elemento principal en la rotura por flexión, es esencial para controlar las fisuras, resistir pequeñas flexiones residuales y, sobre todo, para confinar el hormigón y participar en el mecanismo de bielas y tirantes, donde actúa como tirante.

Preguntas Frecuentes sobre Zapatas Rígidas y su Armado

Aclaramos algunas dudas comunes relacionadas con el diseño y el comportamiento de las zapatas rígidas:

• ¿Es seguro usar acero B500S en el armado a compresión de zapatas?
  Sí, es completamente seguro y una práctica estándar. Aunque la deformación de rotura del hormigón es limitada, el acero B500S alcanza su plastificación dentro de esas deformaciones, lo cual es el objetivo de diseño. Además, el acero B400S es cada vez más difícil de encontrar.
• ¿Por qué las zapatas rígidas no se comprueban a cortante como otras vigas?
  Las zapatas rígidas no fallan por cortante transversal típico de vigas, sino por un mecanismo de punzonamiento o de Bielas y Tirantes (MBT). La comprobación de estos mecanismos es la que rige su espesor, y no una verificación de cortante tradicional.
• ¿Cuál es la diferencia principal entre el diseño de una zapata rígida y una viga?
  La principal diferencia radica en el modo de fallo predominante. En las zapatas rígidas, el fallo es por punzonamiento/MBT, mientras que en las vigas, el fallo principal es por flexión. Esto implica diferentes criterios para el dimensionamiento del espesor y la disposición del armado.
• ¿Qué es el Mecanismo de Bielas y Tirantes (MBT)?
  Es un modelo de análisis estructural que simplifica el flujo de fuerzas en elementos de hormigón armado donde se producen concentraciones de tensiones (nudos) y trayectorias de compresión (bielas) y tracción (tirantes). En zapatas rígidas, este mecanismo es fundamental para entender cómo se transmiten las cargas de la columna al suelo.

Conclusión: La Ingeniería Detrás de Cada Cimiento

Las zapatas rígidas son mucho más que simples bloques de hormigón bajo tierra. Su diseño es un testimonio de la compleja interacción entre la mecánica de materiales y la ingeniería estructural. Entender que su comportamiento es regido por la capacidad del suelo, la resistencia al punzonamiento y el Mecanismo de Bielas y Tirantes, y no por la flexión, es fundamental. La elección y el comportamiento del acero (como el B500S) en combinación con el hormigón, incluso en compresión, demuestran la sofisticación de las normativas de diseño que buscan la seguridad y eficiencia. La próxima vez que veas una edificación, recuerda que su estabilidad se asienta sobre la comprensión profunda de estos principios, garantizando que cada zapata cumpla su vital función.
