Zapatas: Los Fundamentos Ocultos de la Estabilidad y el Control

Cuando pensamos en el término 'zapata', nuestra mente suele transportarse al mundo del calzado, ese compañero indispensable que protege y soporta nuestros pies en cada paso. Sin embargo, en el vasto universo de la ingeniería y la mecánica, la palabra 'zapata' adquiere un significado completamente diferente, pero igualmente fundamental. Se refiere a elementos estructurales o componentes mecánicos que actúan como 'pies' o 'bases' cruciales, garantizando la estabilidad, el soporte y, sorprendentemente, el control del movimiento. Desde los cimientos que sostienen imponentes edificios hasta los sistemas que detienen un vehículo a gran velocidad, las zapatas son héroes silenciosos, diseñadas con precisión para soportar cargas, disipar energía y asegurar nuestra seguridad. Acompáñanos a explorar las dos grandes aplicaciones de estas piezas clave: en la construcción de estructuras y en los complejos sistemas de frenado automotriz.

Zapatas en la Construcción: La Base de Todo Edificio

En el ámbito de la ingeniería civil, una zapata es un elemento estructural fundamental que forma parte de la cimentación de una edificación. Su función principal es transmitir las cargas de una columna o muro al terreno, distribuyéndolas sobre una superficie mayor para que el suelo pueda soportar el peso sin deformarse excesivamente. Son, en esencia, los 'pies' sobre los que se asienta toda la estructura.

¿Cómo se construye una zapata?

La construcción de una zapata requiere una planificación y ejecución meticulosas para asegurar la solidez del edificio. El proceso implica varias etapas clave:

• Excavación y Terreno Firme: Lo primero es excavar el terreno hasta encontrar una capa de suelo firme y resistente, que no sea fácil de picar con herramientas manuales. Este es el punto de apoyo crítico para la zapata.
• Dimensiones Mínimas: Las zapatas deben tener unas dimensiones mínimas para ser efectivas. Generalmente, se recomienda que sean de al menos 50 por 50 por 50 centímetros (largo, ancho y profundidad).
• Armado con Acero Corrugado: Antes de verter el hormigón, se deben colocar varillas de acero corrugado de 8 mm de diámetro. Estas varillas, que actúan como refuerzo estructural, deben sobresalir unos 30 cm por encima del nivel final del hormigón de la zapata y estar embebidas en él al menos 20 cm. Se disponen formando un cuadrado de 12 cm de lado en el centro de la zapata, que servirá de anclaje para la columna.
• Vertido y Nivelación del Hormigón: Una vez colocadas las varillas, se vierte el hormigón, asegurándose de que la parte superior de todas las zapatas quede a la misma cota o nivel. La nivelación es crucial para la estabilidad y la correcta distribución de las cargas.
• Construcción de las Columnas: Sobre la zapata, se empiezan a construir las columnas. Estas suelen tener un lado de ladrillo y medio (aproximadamente 38 cm) y un cuadrado central de unos 12 por 12 cm, por donde pasan las varillas de acero que sobresalieron de la zapata. El interior de este cuadrado se rellena con mortero, el mismo que une los ladrillos. Las columnas no deben exceder los 3 metros de altura y deben unirse superiormente con maderos u otros elementos para asegurar su estabilidad durante la construcción. Para garantizar la verticalidad, se utilizan una plomada y cuatro reglas en las esquinas.

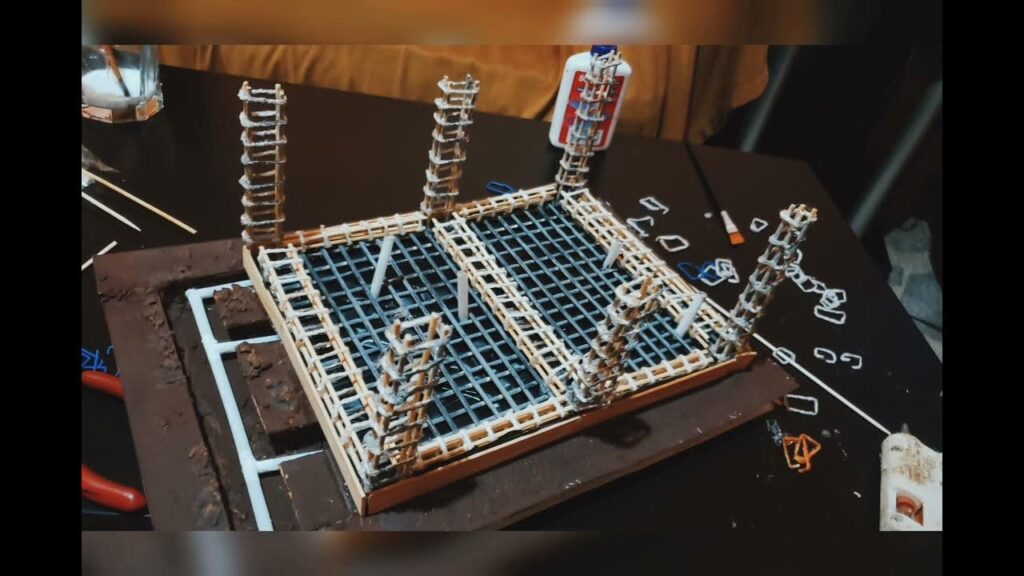

Zapatas Conectadas

Aunque la información proporcionada no profundiza en el cálculo de sus áreas, es importante mencionar la existencia de las zapatas conectadas. Estas se utilizan cuando las columnas están muy próximas entre sí o cuando una zapata se encuentra cerca de un límite de propiedad, lo que impide centrarla bajo la columna. En tales casos, varias zapatas pueden unirse mediante una viga o riostra, distribuyendo las cargas de manera más eficiente y evitando excentricidades peligrosas que podrían causar volteo o asentamientos diferenciales. También existen las zapatas excéntricas, que, como su nombre indica, no están centradas bajo la carga, requiriendo diseños y cálculos más complejos para asegurar su estabilidad.

Zapatas en los Sistemas de Frenado: El Arte de Detenerse

En el mundo automotriz, las 'zapatas' adquieren un papel dinámico y vital: son los componentes clave de los frenos de tambor, responsables de transformar la energía cinética del vehículo en calor para detenerlo. Este proceso se basa en el principio del rozamiento mecánico.

El Principio Fundamental del Frenado

Un vehículo en movimiento posee energía cinética, directamente proporcional a su masa y al cuadrado de su velocidad. Para reducir o detener el vehículo, esta energía debe ser disipada, generalmente en forma de calor, a través de los frenos. Este fenómeno se logra mediante el rozamiento entre dos superficies de materiales adecuados: una parte giratoria (el tambor o el disco, solidaria con las ruedas) y una parte fija (las zapatas, mordazas o pinzas, solidarias con el chasis del vehículo).

Un sistema de accionamiento (mecánico o hidráulico) empuja las partes fijas contra las giratorias. La fuerza de rozamiento resultante genera un par frenante que, a su vez, se traduce en una fuerza de frenado sobre el neumático. La eficacia del frenado depende de varios factores, como el coeficiente de rozamiento entre las superficies, el radio del elemento giratorio y, fundamentalmente, la adherencia del neumático al terreno. Si la fuerza de frenado supera el límite de adherencia, la rueda se bloquea, lo que reduce la eficacia y aumenta la distancia de frenado.

Evolución Histórica: De Carruajes a Coches Modernos

La historia de las zapatas en los sistemas de frenado es un testimonio de la constante búsqueda de la seguridad y la eficiencia:

• Frenos de Zapatas Exteriores: Los primeros vehículos, incluso los de tracción animal, usaban zapatas exteriores de madera, cuero o caucho que actuaban directamente sobre el exterior de la rueda. Estos fueron reemplazados al aparecer las ruedas con aros de caucho.
• Frenos de Cinta y Cuerda: Se introdujeron flejes metálicos o cuerdas enrolladas sobre poleas solidarias a las ruedas, tensadas por palancas, para aumentar el efecto frenante.
• Frenos de Tambor (Zapatas Interiores): Una mejora significativa. Las zapatas, inicialmente de fundición o bronce sin forros, eran empujadas por una leva contra la superficie interior de un tambor. El calor generado por el rozamiento se convirtió en el principal desafío, lo que llevó a soluciones como aletas en el tambor o refrigeración por agua. Curiosamente, se recomendaba aplicar aceite sobre la superficie de rozamiento para evitar que las zapatas se 'encolasen' al tambor. Inicialmente, estos frenos actuaban solo en las ruedas traseras, a pesar de ser teóricamente menos eficientes debido a la transferencia de carga durante el frenado.
• Avances Cruciales: El siglo XX trajo innovaciones como los frenos en las cuatro ruedas (Isotta Fraschini de 1910, Argyll de 1911) y el mando hidráulico (patentado por Weight en 1908), que eliminó los complejos sistemas mecánicos y permitió una mayor eficacia. La introducción de forros de amianto por Herbert Frood (Ferodo, 1909) fue un hito en la mejora del material de rozamiento.
• Auge de los Frenos de Disco: Aunque aparecieron en 1902 (Lanchester 18 HP), no fue hasta 1953, con los técnicos de Dunlop, que los frenos de disco hicieron su debut exitoso en competición (Jaguar XK 120 en Le Mans). Sus ventajas eran tales que se impusieron rápidamente, marcando un antes y un después en la tecnología de frenado.

Anatomía de los Frenos de Tambor: Las Zapatas Interiores

Los frenos de tambor, también conocidos como frenos de expansión, utilizan zapatas que se expanden hacia el interior de un tambor giratorio. Su diseño presenta particularidades interesantes:

• Zapatas Envolventes e Hipofrenantes: En un freno de tambor, la fuerza tangencial generada por el rozamiento puede ayudar o oponerse a la fuerza de apriete sobre la zapata. La zapata que se 'auto-aprieta' o se 'envuelve' con el tambor se llama envolvente o hiperfrenante, mientras que la que se opone a la acción de apriete es la desenvolvente o hipofrenante. Este fenómeno se aprovecha para diseñar frenos donde ambas zapatas sean envolventes para maximizar la eficacia.
• Tipos de Zapatas y Sujeción:
  • Zapatas Articuladas: El extremo opuesto al accionamiento está sujeto a las partes fijas del coche mediante una articulación o bieleta. Su centrado se ajusta girando ejes excéntricos.
  • Zapatas Flotantes o Autocentrantes: El extremo de la zapata se apoya libremente sobre un plano inclinado. Esto permite que la zapata se asiente de la manera más apropiada respecto al tambor, distribuyendo el desgaste del forro de manera más uniforme.
  • Zapatas de Doble Expansión: Cuentan con cilindros de accionamiento en ambos extremos, lo que permite un desplazamiento más paralelo de la zapata en lugar de solo pequeñas rotaciones.
• Materiales y Diseño: Los tambores suelen ser de aleación de aluminio (ligereza, conductividad térmica) o fundición de hierro (resistencia a la abrasión), a menudo con nervios exteriores para disipar el calor y rigidizar la estructura. Las zapatas son ligeras y rígidas, construidas con aleación de aluminio o chapa de acero soldada.
• Forros de Rozamiento: Son la parte que entra en contacto directo con el tambor. Tradicionalmente, eran a base de amianto con inserciones metálicas (cobre o aluminio) para alta resistencia mecánica y buena conductividad térmica. Deben tener un elevado coeficiente de rozamiento (0.3-0.4) que sea poco variable con la temperatura, resistencia al desgaste y a la cortadura. Se unen a las zapatas con remaches o, más modernamente, encolados para aprovechar todo su espesor.
• El Fenómeno del Fading: Un problema común en los frenos de tambor es el 'fading', una rápida disminución del coeficiente de rozamiento al aumentar la temperatura, lo que reduce drásticamente la acción frenante. Esto ocurre frecuentemente en descensos largos si se abusa del freno sin usar el motor.

Anatomía de los Frenos de Disco: La Precisión de las Pastillas

Los frenos de disco, dominantes en los vehículos modernos, operan con un principio diferente al de los tambores. La parte fija es una pinza, solidaria con el vehículo, y la parte móvil es un disco, solidario con la rueda.

• Componentes y Funcionamiento: La pinza contiene dos pastillas, que son empujadas hidráulicamente contra el disco giratorio, generando la acción frenante. Las pastillas se mantienen en contacto leve o a muy poca distancia (0.20-0.25 mm) del disco. El retorno del pistón de empuje, y por ende de las pastillas, se garantiza por un muelle o, más comúnmente, por la elasticidad de un retén de caucho, lo que permite una autorregulación del sistema a medida que las pastillas se desgastan.
• Sistemas de Sujeción:
  • Pinza Fija, Disco Fijo: La presión hidráulica empuja ambas pastillas contra el disco.
  • Pinza Flotante, Disco Fijo: Una pastilla es fija a la pinza y la otra es accionada por un pistón. La reacción del pistón hace que la pinza se desplace axialmente, llevando la otra pastilla al contacto con el disco.
  • Pinza Fija, Disco Flotante: El disco puede desplazarse axialmente, y la pastilla accionada por el pistón lo empuja contra la otra pastilla fija.
• Diseño y Materiales: Los discos suelen fabricarse con fundición especial al cromo o molibdeno, muy resistente al desgaste y sin problemas de templado con salpicaduras de agua. Las pinzas son ligeras y rígidas, generalmente de aleación de aluminio, magnesio o fundición de hierro.
• Pastillas de Freno: Los materiales de rozamiento de las pastillas tienen características similares a los forros de tambor, pero están sometidos a presiones mucho más elevadas debido a la menor superficie de contacto (30-35 cm² frente a 55-60 cm² en tambores) y un menor radio de rozamiento.
• Discos Autoventilados y Agujereados: Para una disipación de calor más eficiente, existen discos agujereados radialmente (autoventilantes), que actúan como ventiladores centrífugos, y discos con agujeros axiales o surcos para aligerar el disco y eliminar ruidos.

Tambor vs. Disco: Un Duelo de Rendimiento

Aunque los frenos de disco han demostrado ser superiores en muchos aspectos, los de tambor aún presentan ciertas ventajas y se utilizan en rangos de energía cinética específicos:

Uso, Mantenimiento y Averías

La importancia de los frenos en la seguridad vehicular hace que su uso y mantenimiento sean críticos:

• Uso Correcto: Es fundamental frenar sin bloquear las ruedas, adaptando la presión sobre el pedal, especialmente en superficies mojadas o heladas. El frenado en curva es más delicado, ya que la adherencia del neumático ya está parcialmente utilizada. Los sistemas modernos buscan evitar el bloqueo de ruedas, a menudo con limitadores de frenado en el eje trasero.
• Humedad y Suciedad: El agua, polvo o barro pueden reducir la eficacia del freno. Se recomienda frenar suave y repetidamente para que el calor seque los forros.
• Mantenimiento Regular: Cada 5.000 km, es necesario desmontar las ruedas, controlar el espesor de los forros (cambiarlos si es inferior a 1.5-3 mm, considerando que algunos fabricantes incluyen el soporte metálico en la medida), y verificar que no haya fugas de líquido hidráulico. Algunos vehículos tienen sensores que alertan sobre el desgaste excesivo. La vida útil de los forros varía: 80.000 km para tambor y 40.000 km para disco, con buena conducción.
• Revisión de Tambores y Discos: Es crucial comprobar el desgaste de la superficie de rozamiento del tambor (se puede rectificar si hay ovalizaciones, sin exceder 1 mm de aumento de diámetro) y la ortogonalidad del disco respecto al eje de rotación.
• Ajuste: En frenos de tambor sin reglaje automático, un juego excesivo se manifiesta con una mayor carrera del pedal. Se ajusta girando excéntricas hasta que las zapatas contacten el tambor, y luego girándolas lentamente en sentido contrario hasta que la rueda gire libremente. Es vital que el frenado esté equilibrado en todas las ruedas. En frenos de disco, el reglaje es automático.
• Anomalías: Silbidos y ruidos suelen ser causados por vibraciones autoexcitadas, donde las vibraciones producen fuerzas que las mantienen o aumentan. Si la frecuencia de la vibración está en el rango audible, se manifiestan como ruidos molestos.

Preguntas Frecuentes (FAQ) sobre Zapatas

¿Qué son las zapatas conectadas en la construcción?

Son elementos de cimentación que unen dos o más columnas, o una columna con un muro, mediante una viga o riostra. Se usan para distribuir cargas eficientemente, especialmente cuando las zapatas individuales están muy próximas o cerca de un límite de propiedad.

¿Cómo se construye una zapata para una edificación?

Se excava hasta encontrar terreno firme, se instalan varillas de acero corrugado (8mm de diámetro, sobresaliendo 30cm y embebidas 20cm) formando un cuadrado central. Luego, se vierte el hormigón, se nivela la superficie superior y se construyen las columnas sobre ellas, rellenando el espacio de las varillas con mortero.

¿Cómo funcionan las zapatas articuladas en un sistema de frenado?

En los frenos de tambor, las zapatas articuladas tienen un extremo sujeto a la parte fija del coche mediante una articulación. Su centrado respecto al tambor se ajusta girando los ejes de las articulaciones, que son excéntricos, para lograr la posición más adecuada y un desgaste uniforme del forro.

¿Cuál es la principal diferencia entre los frenos de tambor y los de disco?

La principal diferencia radica en su diseño y rendimiento. Los frenos de tambor usan zapatas que se expanden dentro de un tambor, mientras que los de disco usan pastillas que aprietan un disco. Los frenos de disco ofrecen mejor refrigeración, son menos propensos al 'fading', y tienen un desgaste más uniforme, aunque requieren mayores presiones hidráulicas y son menos aptos para el freno de estacionamiento.

¿Qué es el "fading" en los frenos y cómo se evita?

El 'fading' es la disminución rápida del coeficiente de rozamiento de los forros o pastillas al aumentar la temperatura, lo que reduce la eficacia del frenado. Se evita usando materiales de fricción resistentes al calor, sistemas de refrigeración eficientes (como discos autoventilados) y, en el caso del conductor, utilizando el freno motor en descensos prolongados para no sobrecargar los frenos.

¿Con qué frecuencia debo revisar los forros de mis frenos?

Se recomienda revisar el espesor de los forros de los frenos y su estado general cada 5.000 km. Deben cambiarse si el espesor es inferior a 1.5-3 mm.

Desde las profundidades de la tierra, como cimientos inamovibles, hasta la sofisticada mecánica que detiene miles de kilogramos en movimiento, las zapatas son un testimonio de la ingeniería y su capacidad para crear soluciones fundamentales. Lejos de ser un mero componente, cada zapata cumple un rol insustituible en la seguridad y el rendimiento, recordándonos que la estabilidad y el control son los verdaderos pilares de cualquier estructura o vehículo, garantizando que cada paso y cada viaje se realice con la máxima confianza.
