Zapatas Conectadas y Cimentación Profunda: Guía Esencial

En el vasto universo de la construcción, pocos elementos son tan fundamentales y a la vez tan subestimados como la cimentación. Es la base invisible que sostiene todo lo que construimos, desde una pequeña vivienda hasta un imponente rascacielos. Elegir la cimentación correcta no es solo una cuestión de diseño, sino una garantía de seguridad, durabilidad y estabilidad a largo plazo. Pero, ¿qué sucede cuando las condiciones del suelo son complejas o las cargas son excepcionalmente altas? Aquí es donde entran en juego soluciones especializadas como las zapatas conectadas y la necesidad de comprender la cimentación profunda. Acompáñanos en este recorrido para desentrañar los misterios de estas estructuras vitales.

La cimentación es el conjunto de elementos estructurales que tienen como misión transmitir las cargas de la edificación al terreno, distribuyéndolas de forma que no superen la capacidad portante del mismo ni produzcan deformaciones excesivas que puedan afectar la integridad de la estructura. Dentro de las cimentaciones superficiales, las zapatas son las más comunes, pero no todas las zapatas son iguales, y su aplicación depende en gran medida de las características del suelo y las demandas de la edificación.

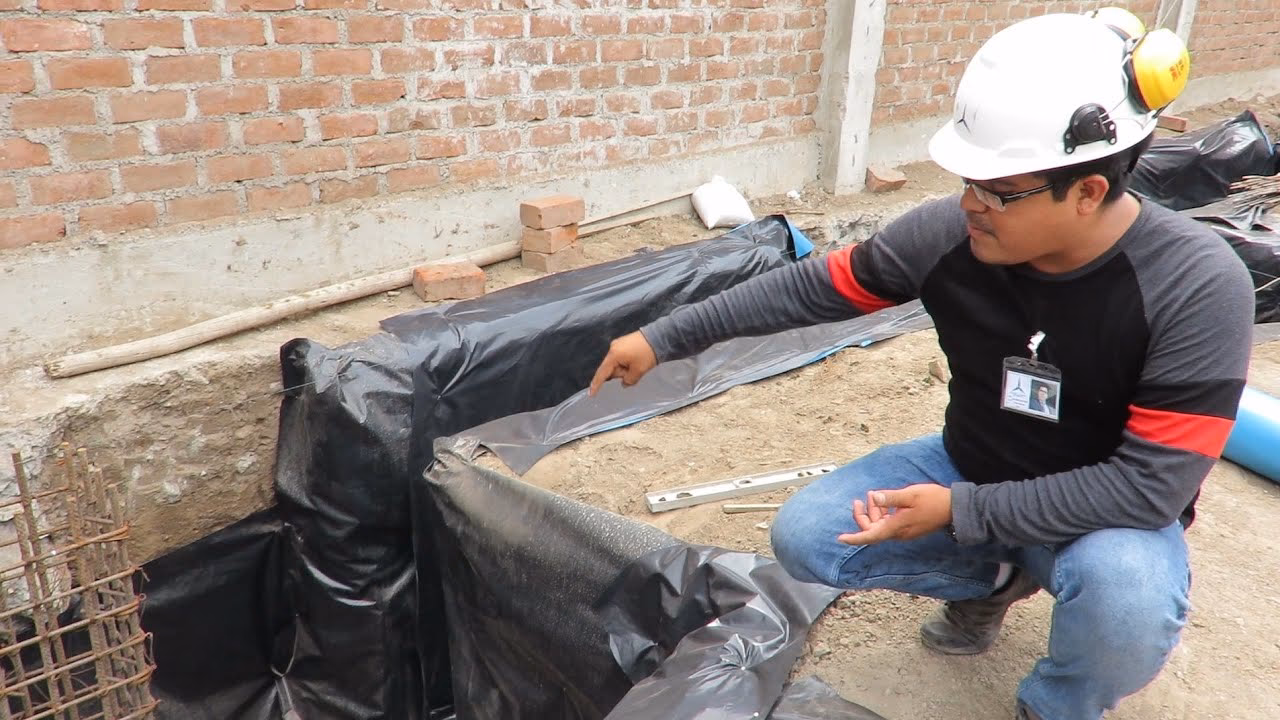

¿Qué es una Zapata Conectada y Por Qué es Crucial?

Una zapata conectada, también conocida como zapata combinada o zapata riostrada, es un tipo de cimentación superficial que se utiliza cuando dos o más columnas (o muros) están tan cerca que sus zapatas individuales se superpondrían o cuando una zapata aislada no puede soportar las cargas de manera eficiente debido a la excentricidad o la baja capacidad portante del suelo. Su característica principal es que unifica varias cargas puntuales a través de una viga o riostra rígida, distribuyendo la presión de manera más uniforme sobre el terreno.

Características y Ventajas

• Distribución de Cargas: Permite distribuir las cargas de dos o más columnas sobre un área de suelo más grande y de manera más equilibrada, reduciendo la presión concentrada.
• Control de Asentamientos Diferenciales: Al conectar varias columnas, se minimiza la posibilidad de que una parte de la estructura se asiente más que otra, lo que podría provocar fisuras o daños estructurales. Esto es especialmente crítico en suelos heterogéneos o con variaciones de compresibilidad.
• Manejo de Cargas Excéntricas: Son ideales para situaciones donde una columna está muy cerca de una propiedad colindante y no se puede extender la zapata más allá del límite, creando una carga excéntrica. La viga de conexión ayuda a contrarrestar el momento de volcamiento.
• Optimización del Espacio: A veces, es más eficiente y económico construir una zapata conectada que múltiples zapatas aisladas muy cercanas entre sí.
• Rigidez Estructural: La viga de conexión aporta una rigidez adicional al conjunto de la cimentación, lo que puede ser beneficioso para la estabilidad general de la estructura, especialmente en zonas sísmicas.

¿Cuándo se Utiliza una Zapata Conectada?

Las zapatas conectadas son la solución preferida en diversas situaciones:

• Cuando la distancia entre columnas es pequeña y las zapatas aisladas se traslaparían.
• Cuando una columna está en el límite de la propiedad y su zapata necesita extenderse hacia el interior para evitar invadir el terreno vecino, generando una carga excéntrica que debe ser equilibrada.
• Para reducir los asentamientos diferenciales en suelos con variaciones significativas en su capacidad portante o compresibilidad.
• En estructuras con cargas muy elevadas que requieren una gran área de apoyo para distribuir la presión al suelo.
• En sistemas de cimentación donde se busca una mayor rigidez global para resistir fuerzas laterales, como las sísmicas o de viento.

Cimentación Superficial vs. Cimentación Profunda: Una Distinción Crucial

Antes de abordar cómo las zapatas se relacionan con la cimentación profunda, es fundamental entender la diferencia entre estos dos grandes tipos de cimentaciones.

Cimentación Superficial

Las cimentaciones superficiales, como su nombre lo indica, transmiten las cargas de la estructura a las capas de suelo más cercanas a la superficie. Su profundidad de apoyo es relativamente pequeña en comparación con su dimensión lateral. Dentro de esta categoría encontramos:

• Zapatas Aisladas: Soportan una única columna o pilar.
• Zapatas Combinadas: Soportan dos o más columnas (incluye la zapata conectada).
• Zapatas Corridas: Soportan muros o una hilera de columnas muy cercanas.
• Losas de Cimentación (Radieres): Una gran placa continua que soporta todas las columnas y muros de la estructura, distribuyendo la carga sobre una gran área.

Estas cimentaciones son viables cuando el suelo superficial tiene suficiente capacidad portante y la estructura no es extremadamente pesada o sensible a pequeños asentamientos.

Cimentación Profunda

Las cimentaciones profundas se emplean cuando las capas superficiales del suelo no son lo suficientemente resistentes o estables para soportar las cargas de la estructura, o cuando las cargas son tan grandes que requieren una transmisión a estratos de suelo más profundos y competentes. A diferencia de las zapatas, estas cimentaciones transfieren la carga principalmente por fricción lateral a lo largo de su fuste y/o por punta en un estrato resistente.

Los tipos más comunes de cimentación profunda incluyen:

• Pilotes: Elementos cilíndricos largos que se hincan o se perforan en el terreno. Pueden ser de madera, hormigón o acero.
• Micropilotes: Pilotes de pequeño diámetro, a menudo utilizados en espacios confinados o para refuerzo de cimentaciones existentes.
• Pilares o Pilas (Caissons): Similares a los pilotes, pero de mayor diámetro, a menudo excavados manualmente o con maquinaria especializada.
• Muros Pantalla: Elementos de cimentación profunda que también pueden servir como contención de tierras.

¿Cómo se Relaciona una Zapata con la Cimentación Profunda?

Aquí es donde surge la confusión. Una zapata, por definición, es una cimentación superficial. Sin embargo, las zapatas pueden formar parte integral de un sistema de cimentación profunda, aunque no sean el elemento profundo en sí mismas. Esto ocurre principalmente de dos maneras:

1. Cabezales de Pilotes (Zapatas sobre Pilotes)

Cuando se utilizan pilotes para la cimentación profunda, es necesario un elemento que conecte las columnas de la estructura con los pilotes. Este elemento es el cabezal de pilote, que es esencialmente una zapata (generalmente de hormigón armado) que se apoya sobre un grupo de pilotes. La columna de la estructura se apoya sobre este cabezal, y el cabezal, a su vez, distribuye la carga a los pilotes, que la transmiten a las capas profundas del suelo.

En este escenario, la "zapata" (el cabezal) no es la cimentación profunda, sino el nexo entre la estructura y los elementos de cimentación profunda (los pilotes). El diseño del cabezal de pilote es crucial para asegurar que las cargas se distribuyan uniformemente entre los pilotes y para resistir las fuerzas de corte y flexión generadas.

2. Losas de Cimentación con Pilotes (Losa Pilotada)

En estructuras muy pesadas o en suelos con muy baja capacidad portante superficial, se puede optar por una combinación de losa de cimentación y pilotes. La losa de cimentación actúa como una gran zapata combinada que cubre toda la huella del edificio, y debajo de ella se instalan pilotes para aumentar la capacidad de carga y controlar los asentamientos. En este caso, la losa distribuye una parte de la carga directamente al suelo superficial, y los pilotes asumen el resto, llevando las cargas a estratos más profundos. Este sistema es común en edificios de gran altura o en terrenos muy blandos.

Consideraciones Clave en el Diseño y Construcción

Estudio Geotécnico

Independientemente del tipo de cimentación, un estudio geotécnico exhaustivo es el punto de partida. Este estudio determina las propiedades del suelo (tipo, resistencia, compresibilidad, nivel freático), lo que es fundamental para seleccionar el tipo de cimentación adecuado y diseñar sus dimensiones. Sin un estudio geotécnico, cualquier diseño de cimentación es una apuesta arriesgada.

Diseño Estructural

El diseño de las zapatas (aisladas, conectadas o cabezales de pilote) implica calcular las dimensiones necesarias para que la presión transmitida al suelo no exceda su capacidad portante admisible y para limitar los asentamientos. Además, se debe dimensionar el refuerzo de acero (barras de hormigón armado) para que la zapata resista los esfuerzos de flexión y corte generados por las cargas de la columna y la reacción del suelo.

En el caso de las zapatas conectadas, la viga de conexión debe diseñarse para resistir los momentos flectores y las fuerzas cortantes que se producen al equilibrar las cargas excéntricas o al conectar las zapatas. Su rigidez es clave para su funcionamiento efectivo.

Proceso Constructivo General de Zapatas

1. Excavación: Se excava el terreno hasta la profundidad de desplante de la zapata, asegurando que el fondo de la excavación sea plano y esté libre de material suelto o contaminado.
2. Mejoramiento del Terreno (si es necesario): En algunos casos, se puede requerir compactación del suelo, reemplazo de material o la colocación de una capa de hormigón pobre (solado) para nivelar y proteger la base.
3. Colocación de Armadura: Se coloca la parrilla de acero de refuerzo según el diseño estructural, asegurando el recubrimiento adecuado para proteger el acero de la corrosión.
4. Colocación de Encofrado: Se construyen los moldes (encofrados) que darán forma a la zapata y a la viga de conexión, si aplica.
5. Vaciado de Hormigón: Se vierte el hormigón fresco en el encofrado, vibrándolo para eliminar burbujas de aire y asegurar su compactación.
6. Curado: Una vez vaciado, el hormigón debe curarse adecuadamente para alcanzar su resistencia de diseño y evitar fisuras.
7. Desencofrado y Relleno: Una vez que el hormigón ha alcanzado suficiente resistencia, se retira el encofrado y se rellena la excavación con material adecuado, compactándolo en capas.

Para la cimentación profunda con pilotaje, el proceso es más complejo, involucrando perforación, vaciado de hormigón in situ o hincado de pilotes prefabricados, y luego la construcción de los cabezales que conectan los pilotes con la estructura.

Tabla Comparativa: Cimentación Superficial vs. Profunda

Preguntas Frecuentes (FAQ)

¿Cuál es la diferencia entre una zapata conectada y una zapata combinada?

Ambos términos a menudo se usan indistintamente para referirse a una zapata que soporta más de una columna. Sin embargo, en un sentido más estricto, una zapata combinada es una única losa que soporta dos o más columnas, mientras que una zapata conectada implica dos zapatas individuales unidas por una viga de conexión (riostra) para equilibrar cargas o reducir asentamientos. La diferencia principal radica en la continuidad de la base de apoyo entre las columnas.

¿Se puede construir una cimentación profunda utilizando solo zapatas?

No, una zapata por sí misma es un elemento de cimentación superficial. Para lograr una cimentación profunda, se utilizan elementos como pilotes, micropilotes o pilas que transmiten las cargas a estratos de suelo más profundos y resistentes. Las zapatas pueden formar parte de un sistema de cimentación profunda, como los cabezales de pilotes, pero en ese caso, los elementos profundos son los pilotes, no la zapata.

¿Qué riesgos existen si la cimentación no es la adecuada?

Una cimentación inadecuada puede llevar a problemas graves como asentamientos excesivos o diferenciales, lo que puede causar fisuras en muros y losas, deformaciones estructurales, fallos en tuberías y, en el peor de los casos, el colapso parcial o total de la estructura. También puede generar problemas de humedad o inestabilidad en zonas sísmicas.

¿Es más cara una zapata conectada que dos zapatas aisladas?

No necesariamente. Aunque una zapata conectada puede implicar un mayor volumen de hormigón y acero en la viga de conexión, a menudo resulta más económica que dos zapatas aisladas muy grandes o que requerirían soluciones más complejas para manejar la excentricidad o los asentamientos diferenciales. La economía depende del diseño específico, las cargas y las condiciones del suelo.

¿Cuál es la vida útil de una zapata de hormigón armado?

Si está bien diseñada y construida, con el recubrimiento adecuado del acero y un hormigón de calidad, una zapata de hormigón armado puede tener una vida útil de 50 a 100 años o incluso más. La durabilidad depende en gran medida de la protección contra la corrosión del acero y de la calidad del suelo circundante (evitando suelos muy agresivos).

Conclusión

La elección y el diseño de la cimentación son etapas críticas en cualquier proyecto de construcción. Las zapatas conectadas ofrecen una solución ingeniosa y eficiente para desafíos específicos en cimentaciones superficiales, permitiendo una distribución de cargas más uniforme y controlando los asentamientos. Por otro lado, la cimentación profunda, a través de elementos como los pilotes y sus cabezales (que son una forma de zapata), es indispensable cuando las condiciones del suelo superficial no son favorables o las cargas son masivas.

Comprender la interacción entre la estructura y el suelo, y saber cuándo aplicar una u otra solución, es la clave para garantizar la estabilidad y la longevidad de nuestras edificaciones. Invertir en un buen estudio geotécnico y un diseño estructural competente no es un gasto, sino la mejor inversión para la seguridad y el éxito de cualquier proyecto constructivo.
