Cimentaciones: Zapatas Combinadas vs. Aisladas

Las cimentaciones son el pilar invisible pero fundamental de cualquier estructura, el punto de contacto crucial que transmite las cargas de la edificación al terreno. Sin una cimentación adecuada, incluso la estructura más impresionante corre el riesgo de inestabilidad y fallas. Dentro de las diversas soluciones constructivas disponibles, las zapatas se destacan por su versatilidad, eficiencia y adaptabilidad a una amplia gama de condiciones de suelo y cargas. Pero no todas las zapatas son iguales; la elección entre una zapata aislada y una zapata combinada es una decisión estratégica que puede influir significativamente en la estabilidad, el costo y la viabilidad de un proyecto. Comprender a fondo estas diferencias es esencial para cualquier profesional o interesado en el mundo de la construcción.

¿Qué son las Zapatas Aisladas?

Antes de sumergirnos en las zapatas combinadas, es fundamental entender su contraparte más sencilla: las zapatas aisladas. Una zapata aislada es el tipo de cimentación superficial más básico y común, diseñada para soportar una única columna o pilar. Su función principal es distribuir la carga concentrada de esa columna sobre un área de terreno lo suficientemente grande como para que la tensión resultante no exceda la capacidad portante del suelo. Son, en esencia, bloques de concreto armado, generalmente cuadrados o rectangulares, que se construyen directamente debajo de cada elemento estructural vertical.

Ventajas de las Zapatas Aisladas:

• Simplicidad de Diseño y Construcción: Su geometría es sencilla, lo que facilita tanto el cálculo estructural como el proceso de excavación y hormigonado en obra.
• Costo-Efectividad: Para estructuras con columnas bien espaciadas y cargas moderadas, las zapatas aisladas suelen ser la opción más económica en términos de materiales y mano de obra.
• Flexibilidad: Permiten cierta independencia entre las cimentaciones de columnas individuales, lo que puede ser útil en terrenos donde la capacidad portante varía ligeramente.

Desventajas de las Zapatas Aisladas:

• Asentamientos Diferenciales: Si las cargas o las condiciones del suelo varían significativamente entre columnas, pueden producirse asentamientos desiguales que comprometan la estructura.
• Uso Ineficiente del Espacio: Cuando las columnas están muy cercanas, las zapatas aisladas pueden solaparse o requerir dimensiones excesivas, lo que resulta en un uso ineficiente del terreno y mayores excavaciones.
• Limitaciones en Suelos Débiles: En suelos con baja capacidad portante, las zapatas aisladas pueden necesitar ser muy grandes, lo que aumenta los costos y la complejidad.

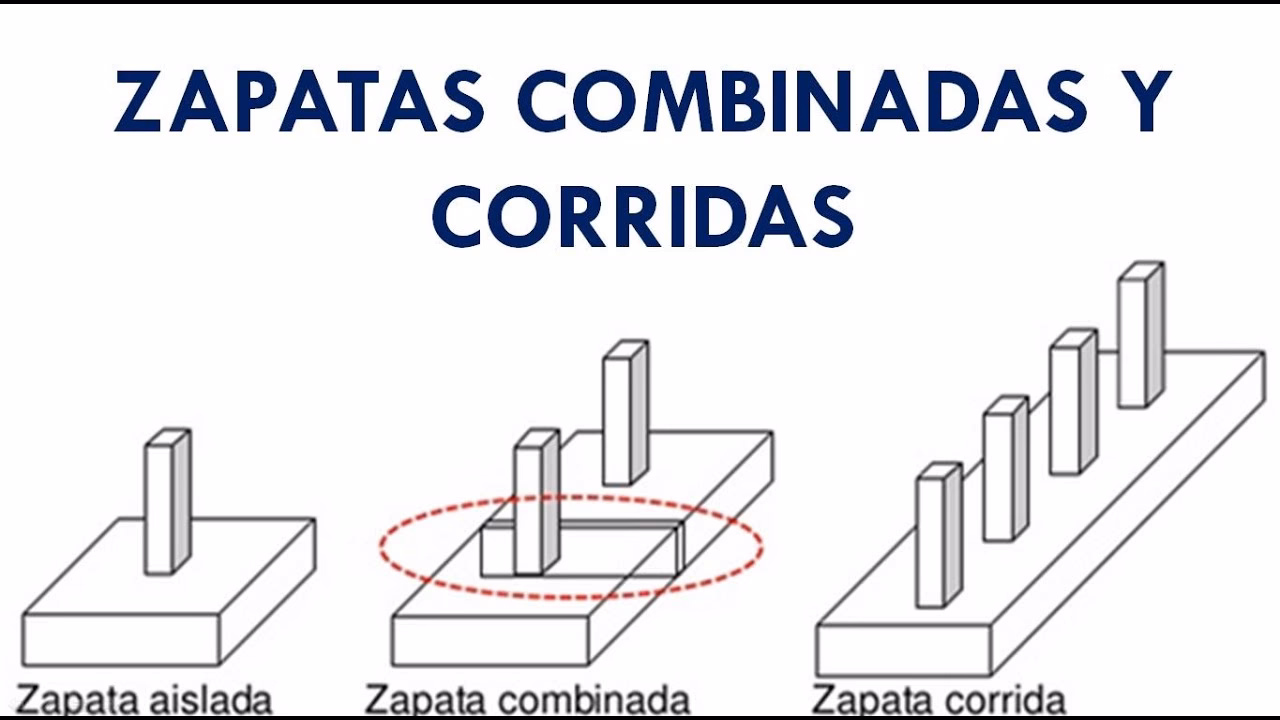

¿Qué son las Zapatas Combinadas?

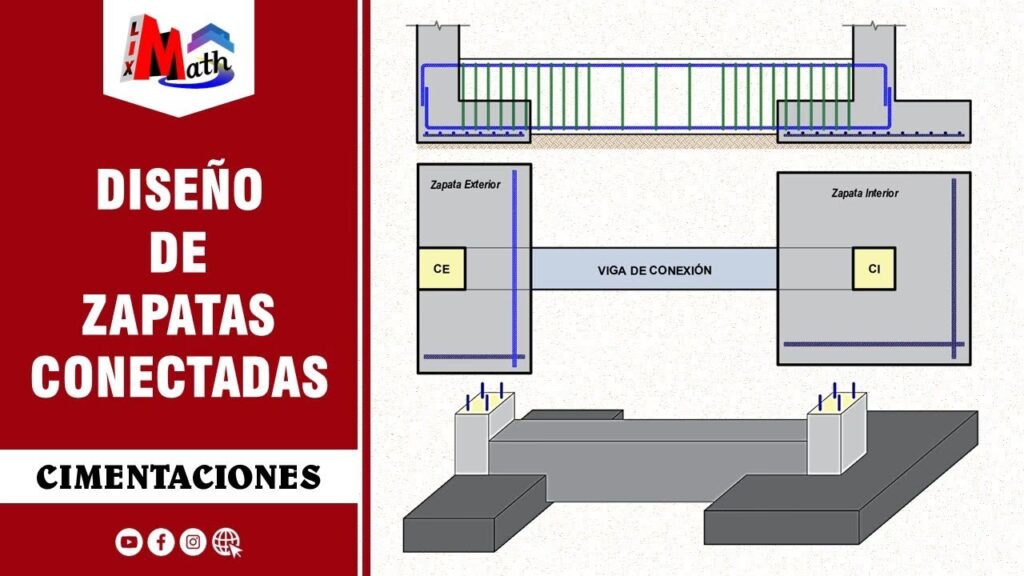

Las zapatas combinadas, también conocidas como zapatas conectadas o zapatas agrupadas, surgen como una solución estratégica para superar las limitaciones de las zapatas aisladas en ciertas situaciones. A diferencia de las zapatas aisladas que soportan una columna individual, las zapatas combinadas integran dos o más columnas en una sola y única base. Esta configuración optimiza el espacio y, crucialmente, mejora la distribución de las cargas sobre una superficie de terreno más amplia y continua. Son especialmente útiles cuando las columnas están muy próximas entre sí, cuando una columna está cerca de un límite de propiedad o cuando se necesita controlar asentamientos diferenciales.

Ventajas de las Zapatas Combinadas:

La principal ventaja de las zapatas combinadas reside en su capacidad para distribuir eficientemente las cargas de varias columnas sobre una superficie mayor, actuando como una única unidad estructural. Esto resulta en una reducción de las tensiones en el suelo y un aumento de la estabilidad global de la estructura. Algunas de sus ventajas más relevantes son:

• Optimización del Espacio: Son ideales para situaciones donde las columnas están muy próximas, evitando el solapamiento de zapatas aisladas y reduciendo la necesidad de excavaciones extensas y complejas. Esto es particularmente ventajoso en terrenos urbanos donde cada metro cuadrado cuenta.
• Mayor Estabilidad y Control de Asentamientos: La distribución de carga entre varias columnas, unidas por una misma losa, incrementa la resistencia y, lo que es más importante, reduce la probabilidad de asentamientos diferenciales entre columnas adyacentes. Esto es vital para prevenir grietas y daños estructurales a largo plazo.
• Reducción de Costos en Casos Específicos: Aunque su diseño es más complejo, en ciertos escenarios (por ejemplo, columnas muy cercanas, suelos de baja capacidad portante que requerirían zapatas aisladas enormes), puede resultar más económico construir una zapata combinada que múltiples zapatas aisladas sobredimensionadas. Se ahorra en excavación, encofrado y a veces en volumen total de concreto.
• Solución para Terrenos con Restricciones: Son útiles cuando existen limitaciones de espacio o proximidad a límites de propiedad, donde una zapata aislada para una columna perimetral podría invadir terrenos vecinos o requerir una solución excéntrica compleja. La zapata combinada permite centrar la carga de la columna perimetral uniéndola a una columna interior.
• Mejor Respuesta Sísmica: La rigidez inherente de la zapata combinada, al conectar múltiples columnas, puede mejorar significativamente la respuesta sísmica de la estructura, proporcionando una base más unificada y menos propensa a movimientos relativos durante un evento sísmico.

Tipos de Zapatas Combinadas:

Las zapatas combinadas pueden adoptar diversas formas geométricas, dependiendo de la disposición de las columnas, las cargas a transmitir y las condiciones del terreno. La elección de la forma es crucial para optimizar la distribución de presiones y minimizar las excentricidades:

• Rectangulares: Son las más comunes y se utilizan cuando las columnas se encuentran alineadas y las cargas son relativamente similares. Su diseño es más sencillo y su construcción más directa. Son ideales para dos o más columnas en una fila.
• Trapezoidales: Permiten una mejor adaptación a las condiciones del terreno y a la disposición de las columnas, especialmente cuando la carga de una columna es significativamente mayor que la de otra, o cuando una de las columnas está muy cerca de un límite de propiedad. La forma trapezoidal ayuda a centrar la resultante de las cargas de las columnas en el centroide de la zapata, logrando una presión uniforme sobre el suelo.
• Irregulares o en Forma de L: Se diseñan para adaptarse a situaciones más complejas, donde la disposición de las columnas no es regular (por ejemplo, tres columnas formando un triángulo, o columnas en una esquina) o cuando se necesita una distribución de carga muy específica debido a la geometría del edificio o las restricciones del sitio. Su diseño es considerablemente más complejo y requiere un análisis estructural detallado.

Comparativa Clave: Zapatas Aisladas vs. Combinadas

Para visualizar mejor las diferencias y cuándo es apropiado usar cada tipo, la siguiente tabla comparativa ofrece un resumen conciso:

Factores Críticos a Considerar al Diseñar Zapatas Combinadas

El diseño de una zapata combinada no es trivial y requiere un análisis detallado de múltiples factores para garantizar su estabilidad y funcionalidad a largo plazo. Una mala estimación puede llevar a problemas estructurales graves.

• Capacidad de Carga del Suelo: Es el factor más importante. Se debe realizar un estudio geotécnico exhaustivo para determinar la resistencia admisible del terreno, su compresibilidad y la presencia de niveles freáticos. Un suelo débil requerirá una zapata de mayor superficie.
• Ubicación y Disposición de las Columnas: La geometría de la zapata (rectangular, trapezoidal, irregular) dependerá directamente de la posición relativa de las columnas, las cargas que estas transmiten y la necesidad de centrar la resultante de las cargas para evitar excentricidades.
• Cargas a Soportar: No solo las cargas verticales (peso propio de la estructura, cargas de uso) sino también las cargas horizontales (viento, sismo) deben ser calculadas con precisión. Las zapatas combinadas deben ser capaces de resistir todos los esfuerzos, incluyendo momentos flectores y cortantes.
• Nivel Freático: La presencia de agua subterránea puede afectar significativamente la capacidad de carga del suelo y la durabilidad del concreto. Si el nivel freático es alto, se pueden requerir medidas adicionales como drenajes o impermeabilizaciones, o incluso una cimentación más profunda.
• Normativas de Construcción y Códigos: Se deben cumplir estrictamente con las normas y reglamentos de construcción locales e internacionales, que especifican requisitos mínimos para el diseño sísmico, el cálculo de resistencia de materiales y la seguridad estructural.
• Rigidez de la Superestructura: La interacción entre la zapata y la estructura superior es fundamental. Una superestructura muy rígida distribuirá las cargas de manera diferente a una flexible, y esto debe ser considerado en el diseño de la zapata.
• Excentricidad de las Cargas: Es crucial que la resultante de las cargas de las columnas caiga lo más cerca posible del centroide de la zapata para asegurar una distribución uniforme de las presiones sobre el suelo y evitar momentos excesivos que puedan volcar la zapata.

Consultas Habituales sobre Zapatas Combinadas

A continuación, se responden algunas consultas habituales sobre zapatas combinadas, proporcionando claridad sobre su aplicación y características:

¿Cuándo debo usar zapatas combinadas en lugar de aisladas?

Se recomiendan zapatas combinadas cuando:

• Dos o más columnas están muy próximas (la distancia entre ellas es tal que las zapatas aisladas se solaparían o quedarían demasiado cerca).
• Hay limitaciones de espacio, como una columna muy cercana a un límite de propiedad, donde una zapata aislada no podría centrarse adecuadamente sin invadir.
• Se busca una solución eficiente para distribuir cargas de múltiples columnas, especialmente en suelos con menor capacidad portante donde se necesita una mayor área de contacto.
• Se requiere una mayor estabilidad y un mejor control de los asentamientos diferenciales entre columnas adyacentes.
• Las cargas de las columnas son muy diferentes, y una zapata combinada permite equilibrar las presiones sobre el terreno.

¿Cómo se calcula el tamaño y la forma de una zapata combinada?

El cálculo del tamaño y la forma de una zapata combinada es un proceso complejo que requiere conocimientos avanzados de ingeniería estructural y mecánica de suelos. Implica:

1. Determinar las cargas verticales y horizontales de todas las columnas que soportará.
2. Realizar un estudio de suelos para conocer la capacidad portante admisible y las propiedades geotécnicas.
3. Calcular el área de la zapata necesaria para que la presión transmitida al suelo no exceda su capacidad.
4. Determinar la ubicación del centroide de las cargas de las columnas.
5. Diseñar la forma de la zapata (rectangular, trapezoidal, etc.) para que su centroide coincida o esté muy cerca del centroide de las cargas, asegurando una distribución de presión lo más uniforme posible.
6. Realizar el diseño del refuerzo de acero para resistir los momentos flectores y cortantes generados por las cargas.

Este proceso generalmente se lleva a cabo con software especializado y bajo la supervisión de un ingeniero civil.

¿Qué tipo de material se utiliza principalmente en las zapatas combinadas?

Generalmente, las zapatas combinadas se construyen con concreto reforzado (hormigón armado). El concreto proporciona la masa y la resistencia a la compresión necesarias, mientras que el acero de refuerzo (varillas o mallas) se encarga de resistir las fuerzas de tracción y los momentos flectores. La cantidad, el diámetro y la disposición del acero de refuerzo son determinados por el análisis estructural para asegurar la resistencia y durabilidad de la zapata.

¿Son las zapatas combinadas siempre más costosas que las aisladas?

No necesariamente. Aunque el diseño de una zapata combinada es más complejo y el costo inicial de ingeniería puede ser mayor, en ciertos escenarios, el costo total de la construcción puede ser menor que el de múltiples zapatas aisladas. Esto ocurre cuando las zapatas aisladas tendrían que ser excesivamente grandes o solaparse, lo que implicaría más excavación, encofrado y concreto que una única zapata combinada. Además, el ahorro a largo plazo en mantenimiento debido a una mayor estabilidad y menos asentamientos diferenciales puede compensar cualquier costo inicial adicional.

Conclusión: La Elección Inteligente para Cimientos Sólidos

Las zapatas combinadas son una solución eficaz, versátil y, en muchos casos, superior para cimentaciones complejas. Su capacidad para distribuir eficientemente las cargas de múltiples columnas, optimizar el espacio y proporcionar una mayor estabilidad las convierte en una opción ideal para una amplia gama de proyectos de construcción, especialmente en entornos urbanos o con condiciones de suelo desafiantes. Sin embargo, su diseño y ejecución requieren un análisis meticuloso de las condiciones del terreno, las cargas a soportar y las normativas aplicables. La complejidad involucrada subraya la importancia crítica de la asesoría y el diseño por parte de profesionales de la ingeniería civil con experiencia. Elegir la cimentación adecuada es el primer paso y el más fundamental para asegurar la durabilidad, seguridad y éxito de cualquier edificación.
