Grúas: Estabilidad, Alcance y Versatilidad en Obra

En el vasto y complejo universo de la construcción, la logística y la industria pesada, hay máquinas que se erigen como verdaderas protagonistas, capaces de transformar el paisaje y posibilitar proyectos de magnitudes impensables. Hablamos, por supuesto, de las grúas, esos colosos mecánicos diseñados para desafiar la gravedad y mover cargas que superan la capacidad humana. Sin embargo, detrás de la imponente pluma que se alza hacia el cielo, existe una intrincada red de componentes y tecnologías que garantizan su operación segura y eficiente. Desde las discretas pero vitales bases de apoyo hasta los sofisticados sistemas de elevación, cada elemento juega un papel crucial en el rendimiento de estas máquinas. En este artículo, desentrañaremos los secretos de la estabilidad, la potencia y la sorprendente versatilidad de las grúas, prestando especial atención a sus fundamentos, sus tipos principales como las grúas telescópicas y las articuladas, y cómo elegir la más adecuada para cada desafío.

La eficiencia de una grúa no solo reside en su capacidad de elevación o su alcance, sino también, y de manera fundamental, en la estabilidad que puede mantener mientras realiza operaciones con cargas pesadas. Es aquí donde entran en juego elementos que, aunque a menudo pasan desapercibidos, son absolutamente críticos para la seguridad y el éxito de cualquier maniobra.

La Base de la Estabilidad: Zapatas y Estabilizadores de Grúa

Cuando una grúa se prepara para levantar una carga, el primer paso es asegurar una base sólida y nivelada. Para ello, se despliegan las patas estabilizadoras, y es precisamente en el extremo de estas patas donde encontramos las esenciales bases de apoyo. Conocidas por diversos nombres como zapatas, almohadillas, placas de apoyo, quesos, arbotantes o chapones, estas “bases” son elementos fundamentales que distribuyen el peso de la grúa y su carga sobre una superficie más amplia, reduciendo la presión sobre el suelo y evitando hundimientos o desequilibrios.

La misión principal de estas bases es reemplazar cualquier otro elemento de apoyo improvisado o menos eficiente, como planchas metálicas rudimentarias, bloques de concreto, trozos de madera o incluso durmientes de ferrocarril. Materiales modernos, como los polímeros de alta resistencia utilizados en gamas de productos como BRYO & Stab, han revolucionado este campo. Estas piezas semiacabadas, tuberías y accesorios, fabricados exclusivamente con materiales poliméricos, ofrecen ventajas significativas sobre los soportes tradicionales. Son más ligeros, no se oxidan, son resistentes a la intemperie y a muchos productos químicos, y lo más importante, proporcionan una distribución de carga superior.

Las zapatas se clasifican por sus medidas, la tara de cada unidad y su capacidad de resistencia, que varía según el tamaño y el espesor. Para facilitar su manejo en el lugar de trabajo, cada zapata suele incluir un mango adherido, permitiendo un transporte fácil y seguro. Generalmente, se venden en juegos, lo que garantiza que los operadores siempre dispongan de los elementos necesarios para estabilizar la máquina de manera adecuada.

¿Cómo Funcionan los Estabilizadores de la Grúa?

El funcionamiento de los estabilizadores de una grúa es una demostración ingeniosa de la aplicación de principios hidráulicos. Estos sistemas están diseñados para levantar todo el camión, incluidos los neumáticos, del suelo, creando una plataforma de trabajo firme y nivelada. Un estabilizador se compone esencialmente de dos partes principales: la viga, que es la pata extensible del estabilizador, y el pie, la parte que entra en contacto directo con el suelo, a menudo a través de una de las zapatas de apoyo.

Mediante cilindros hidráulicos potentes, las vigas se extienden horizontalmente desde el chasis de la grúa y luego los pies se extienden verticalmente hacia abajo. Este proceso no solo eleva la grúa, sino que también transfiere el centro de gravedad de la máquina a una base más amplia y firme, anulando los efectos de la suspensión del vehículo y garantizando que la grúa permanezca inmóvil y segura durante todas las operaciones de elevación. Cada estabilizador incluye finales de carrera y válvulas de bloqueo que aseguran su correcta adhesión al suelo, previniendo cualquier movimiento indeseado que pueda comprometer la estabilidad.

Grúas Telescópicas: Alcance y Potencia en Movimiento

Las grúas telescópicas representan uno de los tipos de grúas móviles pesadas más reconocidos y utilizados en la industria. Su nombre proviene de su característica más distintiva: una pluma abatible que puede extenderse o retraerse como un telescopio. Esta pluma, que suele tener una forma rectangular y está fabricada de acero de alta durabilidad y resistencia, se compone de varios cilindros interiores que se deslizan uno dentro del otro, permitiendo alcanzar distancias y alturas considerables según la operación requerida.

Estas grúas son herramientas increíblemente versátiles, fundamentales en sectores como el naval, el industrial y, por supuesto, la construcción. Son capaces de izar, extender o girar diferentes cargas a distintos radios y con gran velocidad, lo que las hace indispensables para mover elementos muy pesados o mercancías en una amplia variedad de escenarios.

Usos Comunes de las Grúas Telescópicas

• Construcción: Son esenciales para la construcción de puentes, edificios de gran altura e instalaciones eléctricas. Su capacidad para ajustar la altura y el alcance las convierte en la opción ideal para posicionar vigas, paneles prefabricados y otros componentes estructurales pesados.
• Transporte de Mercancías: En el sector logístico, las grúas telescópicas son un elemento fundamental para la carga y descarga de mercancías de gran tamaño o peso en camiones y otros vehículos. Su alcance permite manipular objetos voluminosos con facilidad, optimizando los tiempos de operación.
• Transporte Marítimo: Los puertos marítimos son escenarios de intensa actividad donde las grúas telescópicas son la tecnología principal para realizar maniobras de embarque y desembarque de mercancías. Facilitan el transporte de toneladas de materiales de manera eficaz y rápida, donde los equipos de carga convencionales serían insuficientes.

Componentes Clave de una Grúa Telescópica

Para entender el funcionamiento de estas máquinas, es crucial conocer sus partes principales:

• Chasis: Es la estructura base que soporta toda la grúa, incluyendo la cabina y la pluma. El chasis tiene la vital responsabilidad de transportar la grúa telescópica, y su diseño y características varían significativamente según el modelo del transporte y de la grúa. Incluye los estabilizadores que alivian los esfuerzos durante la operación.
• Cabina: El centro de mando donde el operador controla todas las funciones de la grúa, con una visibilidad estratégica del área de trabajo.
• Corona de Orientación: Una plataforma giratoria que permite a la pluma moverse 360 grados, de izquierda a derecha, controlada mediante un pedal hidráulico desde la cabina.
• Pluma Telescópica: La pieza esencial, responsable de elevar y extender las cargas a diferentes alturas y distancias.
• Contrapesos: Elementos de gran peso, generalmente ubicados en la parte trasera de la grúa, que garantizan que el vehículo no se incline hacia adelante mientras se realiza una operación de carga, manteniendo el equilibrio.
• Transmisión, Ejes y Reductores: Componentes mecánicos que permiten el movimiento del vehículo y la operación de los diversos mecanismos de la grúa.

Funcionamiento de la Grúa Telescópica

El cerebro de una grúa telescópica es su accionamiento eléctrico, que monitorea constantemente el sistema y envía avisos al cuadro de control ante cualquier anomalía, previniendo posibles accidentes. El músculo es su mecanismo hidráulico, que se encarga de funciones vitales como el levantamiento y desplazamiento de la carga, y la alimentación de los motores, la fuerza de la grúa, los tanques y las válvulas de seguridad y bloqueo, accionados por una bomba.

La plataforma de la grúa puede girar hasta 360º para realizar las operaciones, equipada con frenos de disco activados por un motor hidráulico, lo que permite un control preciso del posicionamiento de la carga.

Grúas Articuladas: Versatilidad que a Menudo se Ignora

A pesar de su increíble versatilidad y eficiencia, las grúas articuladas son a menudo pasadas por alto por empresas que optan por grúas telescópicas u otras soluciones de manejo de materiales que pueden resultar menos eficientes, inconvenientes o incluso peligrosas para ciertas aplicaciones. Sin embargo, para aquellos que buscan una herramienta de elevación adaptable y potente, la grúa articulada es una opción que merece una seria consideración.

Las grúas hidráulicas articuladas son uno de los productos más versátiles cuando se requiere una grúa de carga. Son excepcionalmente útiles para cargar y descargar camiones y otros vehículos, destacando por su fácil manejo y su alto nivel de eficiencia en costes. Su campo de aplicación se amplía significativamente con la adición de diversos equipos como cabrestantes, rotores, pinzas y porta-pallets.

Usos y Aplicaciones de las Grúas Hidráulicas Articuladas

Gracias a sus habilidades únicas de manejo de materiales y eficiencia, las grúas articuladas se utilizan a menudo en una amplia gama de industrias:

• Construcción: Para el posicionamiento de materiales en espacios reducidos o con obstáculos.
• Minería: Capaces de manipular materiales y elevar cargas pesadas en espacios confinados, incluso con limitaciones de altura, donde pueden elevar su calificación máxima en posición horizontal.
• Ferrocarriles: Para el mantenimiento de vías y la manipulación de componentes.
• Servicios Públicos: Las compañías eléctricas las usan para transportar y colocar transformadores pesados. Las compañías de gas natural las emplean para recoger y colocar tuberías y tanques, facilitando la navegación alrededor de obstáculos en áreas residenciales. Los departamentos de agua y alcantarillado las utilizan para colocar bóvedas en el suelo o placas de acero en carreteras durante reparaciones, evitando semáforos y líneas eléctricas.
• Gestión de Residuos: Para la manipulación de contenedores y materiales voluminosos.
• Inspección y Mantenimiento: Para la limpieza y el mantenimiento de estructuras, edificios y máquinas de gran tamaño.

Independientemente de la industria, una grúa articulada es una excelente opción para cualquier trabajo de elevación que requiera un alcance de menos de 80 pies y se beneficie de una agilidad añadida y una entrega de carga útil eficiente.

Telescópica vs. Articulada: Eligiendo la Herramienta Correcta

La diferencia más obvia entre una grúa telescópica y una grúa articulada radica en la forma de su pluma: recta y extensible en la telescópica, y segmentada y plegable en la articulada. Sin embargo, sus diferencias van mucho más allá, influyendo en su capacidad de transporte de carga, rango de elevación y modo de operación.

Comparación Detallada

Las grúas telescópicas están diseñadas para ser almacenadas sobre la cama del camión, ocupando una parte significativa del espacio de carga. Por el contrario, las grúas articuladas montadas sobre camiones se pueden plegar de manera compacta, dejando una gran cantidad de espacio libre en la cama para la carga útil. Esto significa que un vehículo equipado con una grúa articulada también puede transportar la carga útil del punto A al punto B, eliminando la necesidad y el costo asociado con un vehículo de transporte secundario que a menudo se requiere con otras soluciones de elevación.

Para los operadores familiarizados con grúas telescópicas, la aparente falta de un torno o un asiento superior en las articuladas puede parecer un inconveniente. Sin embargo, estas características tienen sus propias ventajas. La pluma de una grúa articulada es capaz de navegar directamente a la carga útil sin un torno en muchas situaciones, lo que elimina la necesidad de este al tiempo que ofrece mayor versatilidad. No obstante, si una aplicación requiere la precisión de un cabrestante, como la colocación de una carga a 10 pies o más bajo tierra, una grúa articulada puede ser equipada con uno.

Además, la mayoría de las grúas articuladas modernas se operan con un mando a distancia por radio, lo que proporciona al operador una mayor visibilidad del área de trabajo y, por ende, una mayor seguridad, ya que puede posicionarse estratégicamente para tener la mejor vista de la carga y el entorno. Aunque las grúas articuladas del pasado no tenían un alcance comparable a sus contrapartes telescópicas, los modelos actuales, como las grúas IMT, cuentan con un alcance máximo horizontal de hasta 79 pies.

Innovaciones Técnicas en Grúas Articuladas

Muchas grúas articuladas modernas incorporan sistemas avanzados como el sistema de energía de doble brazo (DL - Dual Arm Power Link System). Este sistema es ideal para tramos largos y para elevaciones en posiciones altas con equipo exigente (como fly-jib y cabrestante), proporcionando movimientos precisos y regulares en toda la zona de trabajo y ofreciendo las mejores capacidades de elevación bajo casi cualquier condición.

Otra característica común es el “sobredoblado” (overbending), que significa que la zona de trabajo entre el brazo principal y el segundo brazo no es inferior a 195 grados. El sobredoblado ofrece una mayor flexibilidad al trabajar a través de pasajes estrechos y debajo de obstáculos elevados, la capacidad de levantar cargas máximas en todas las posiciones de la pluma, y una altura total inferior cuando la grúa está guardada en la caja del camión.

Sobrecarga y Seguridad: El Limitador de Capacidad Nominal (RCL)

Una característica clave de seguridad disponible en muchos modelos de grúas articuladas es el Limitador de Capacidad Nominal (RCL - Rated Capacity Limiter). Las grúas de gama media y más grandes a menudo están disponibles con sistemas avanzados como el RCL 5300. Este sistema monitorea constantemente el momento de carga, la operación y el funcionamiento general de la grúa.

En una situación de sobrecarga, el sistema RCL avisa al operador y automáticamente interrumpe la distribución de aceite a las funciones de elevación de la grúa, mientras que permite que las funciones que reducen el momento de carga (por ejemplo, retraer la pluma o bajar la carga) permanezcan operativas. El sistema no solo supervisa la seguridad durante la operación de la grúa, sino también su posición durante el transporte, verificando que los estabilizadores estén correctamente guardados y la pluma en posición de estiba.

Características adicionales de seguridad y operatividad incluyen un control remoto por radio con un centro de información que controla las funciones de los estabilizadores y proporciona retroalimentación sobre las condiciones de operación del cargador, un sistema interno de enrutamiento de mangueras, rotación continua, soluciones estabilizadoras opcionales para cada lado y un innovador diseño de soporte flexible de estiba que asegura la pluma para el transporte sin dañarla.

Tabla Comparativa: Grúas Telescópicas vs. Grúas Articuladas

Consideraciones Clave al Seleccionar una Grúa

La elección de la grúa adecuada para un trabajo específico es una decisión crítica que impacta directamente en la eficiencia, la seguridad y el coste del proyecto. Para seleccionar la grúa articulada adecuada, por ejemplo, el proceso comienza con la respuesta a dos preguntas fundamentales:

1. ¿Cuánto peso se necesita levantar?
2. ¿Hasta dónde tendrá que llegar la grúa para colocar la carga?

La alineación de modelos de grúas articuladas, como las de IMT, ofrece un alcance máximo que puede variar desde 15 pies hasta 71 pies, y capacidades que van desde 1.740 libras (790 kg) hasta 38.185 libras (17.320 kg) con un alcance máximo de 14 pies y 5 pulgadas. Una vez que se ha decidido el modelo, los compradores deben considerar dónde montar la grúa en el camión. Para lograr la máxima capacidad de carga, una distribución uniforme del peso y la plena utilización de la grúa, la mayoría de los operadores optan por montarla en la parte posterior de la caja de la camioneta.

Preguntas Frecuentes sobre Grúas

¿Qué es una grúa?

Una grúa es un tipo de máquina, generalmente equipada con un polipasto, cables o cadenas, y poleas, que se utiliza para levantar y bajar materiales pesados, así como para moverlos horizontalmente. Son herramientas esenciales en la construcción, la industria y la logística.

¿Cuál es el mayor peso levantado por una grúa?

El récord mundial de “mayor peso levantado con una grúa” lo ostenta la grúa Taisun, que el 18 de abril de 2008 en Yantai levantó una barcaza lastrada con agua, alcanzando la impresionante cifra de 20.133 toneladas métricas (equivalente a 44.385.667.25 libras).

¿Cuáles son los diferentes tipos de grúas?

Existen numerosos tipos de grúas, cada una diseñada para aplicaciones específicas. Algunos de los más comunes incluyen: grúas móviles, grúas telescópicas, grúas torre (fijadas al suelo en losas de concreto, ideales para altura y alta capacidad de elevación), grúas montadas en camión, grúas todo terreno, grúas de carga (incluyendo las articuladas), grúas pórtico, grúas viajeras y grúas aéreas.

¿Cuáles son las máquinas para levantar material pesado?

Las máquinas primarias para levantar material pesado son las grúas. Sin embargo, también se utilizan otros equipos como polipastos, carretillas elevadoras de gran capacidad, manipuladores telescópicos y puentes grúa, dependiendo del peso, la altura y la distancia de la carga a mover.

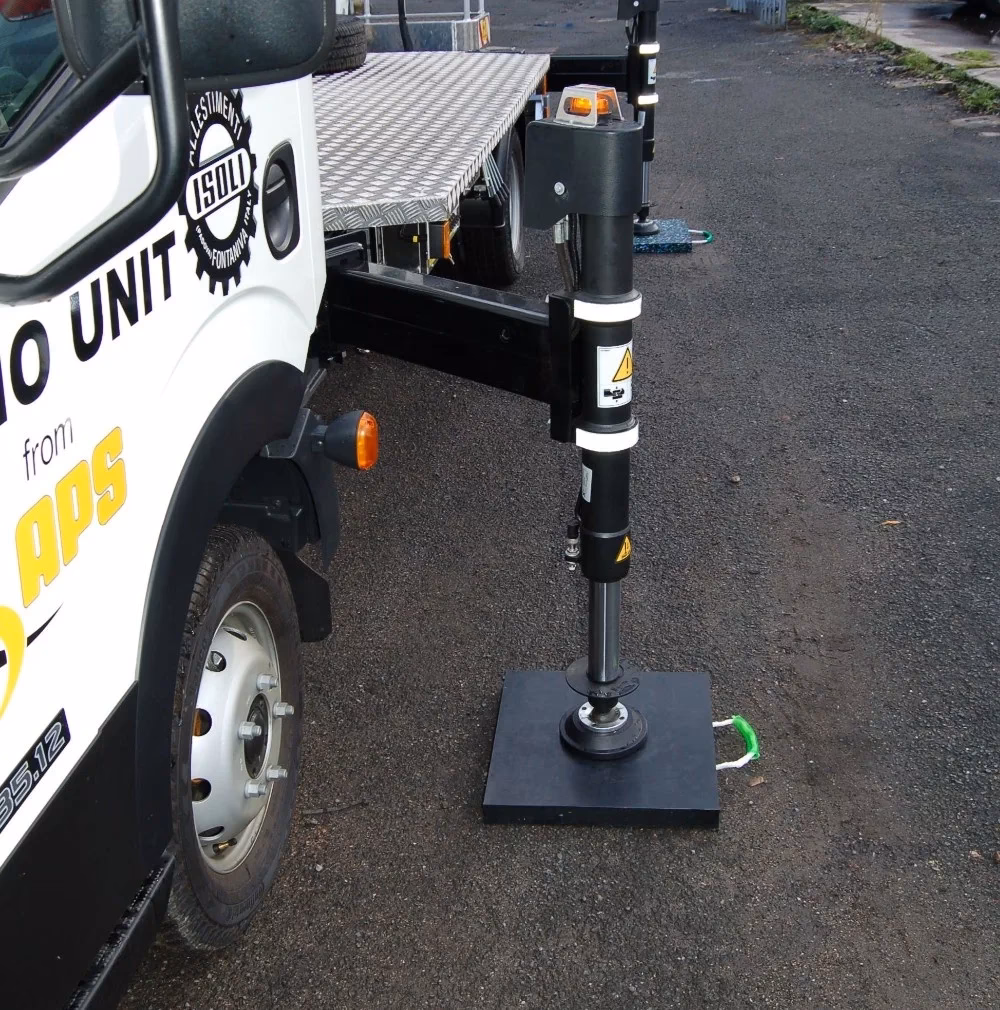

¿Cómo funciona un estabilizador de grúa?

Los estabilizadores de una grúa funcionan mediante sistemas hidráulicos que extienden vigas desde el chasis y luego pies hacia el suelo. Estos pies, a menudo apoyados en zapatas, levantan el camión del suelo, distribuyendo el peso de la grúa y su carga sobre una superficie más amplia y firme, garantizando la estabilidad durante las operaciones de elevación.

¿Qué responsabilidad tiene el chasis para transportar la grúa telescópica?

El chasis tiene la fundamental responsabilidad de transportar toda la estructura de la grúa telescópica, incluyendo la cabina, la pluma y todos sus componentes. Su diseño y características son cruciales para soportar el peso de la grúa y permitir su movilidad, además de integrar los puntos de anclaje para los estabilizadores.

En resumen, la elección de la grúa adecuada y la comprensión de sus componentes esenciales son vitales para cualquier operación de elevación. Desde las robustas zapatas que garantizan la estabilidad, pasando por la potencia y el alcance de las grúas telescópicas, hasta la agilidad y versatilidad de las grúas articuladas, cada tipo ofrece soluciones específicas para los desafíos del mundo moderno. La inversión en la maquinaria correcta y el conocimiento de sus capacidades y limitaciones son la clave para ejecutar trabajos de manera segura, eficiente y exitosa, elevando no solo cargas, sino también el estándar de las operaciones en diversas industrias.
