Tipos Esenciales de Zapatas de Concreto Reforzado

En el fascinante mundo de la ingeniería civil y la construcción, los cimientos son la base invisible pero absolutamente crucial sobre la que se erige cualquier estructura. Dentro de estos elementos fundamentales, las zapatas de concreto reforzado juegan un papel protagonista. Son las encargadas de transmitir las cargas de la superestructura al terreno de manera segura y eficiente, evitando asentamientos excesivos o diferenciales que puedan comprometer la integridad del edificio. Comprender los diferentes tipos de zapatas no solo es esencial para ingenieros y arquitectos, sino también para cualquier persona interesada en la solidez y durabilidad de una construcción. Este artículo te guiará a través de la diversidad de zapatas, sus características, aplicaciones y consideraciones clave para su selección.

¿Qué Son las Zapatas de Concreto Reforzado y Por Qué Son Cruciales?

Una zapata es un tipo de cimentación superficial que se utiliza cuando el terreno competente (capaz de soportar las cargas) se encuentra a poca profundidad. Está compuesta principalmente por concreto y barras de acero (armadura), que trabajan en conjunto para resistir los esfuerzos de compresión del concreto y los de tracción del acero. La función primordial de una zapata es distribuir el peso concentrado de una columna o muro sobre una superficie de terreno más grande, reduciendo así la presión por unidad de área y evitando que el suelo falle.

Su importancia radica en que son el eslabón entre la estructura y el suelo. Un diseño y construcción deficientes de las zapatas pueden llevar a problemas graves como:

• Asentamientos diferenciales: Cuando diferentes partes de la estructura se asientan a velocidades distintas, causando grietas y deformaciones.
• Falla por corte o punzonamiento: Si la zapata no tiene el tamaño o el refuerzo adecuado para resistir las cargas concentradas de la columna.
• Falla por flexión: Si el refuerzo de acero es insuficiente para contrarrestar los momentos flectores generados por la distribución de la carga.

Por lo tanto, la elección y el diseño correctos de las zapatas son pasos ineludibles para garantizar la estabilidad y longevidad de cualquier edificación.

Clasificación General de las Zapatas

Las zapatas pueden clasificarse de diversas maneras, pero la más común se basa en su forma, la cantidad de columnas o muros que soportan y su interconexión. A continuación, exploraremos los tipos más relevantes:

Zapatas Aisladas: La Solución Más Común

Las zapatas aisladas son, como su nombre lo indica, elementos de cimentación individuales que soportan una única columna o pilar. Son las más utilizadas debido a su simplicidad y economía, especialmente cuando las cargas son moderadas y el terreno tiene una buena capacidad portante.

Características y Usos:

• Forma: Generalmente cuadradas o rectangulares, aunque también pueden ser circulares. La forma cuadrada es la más eficiente para distribuir cargas centradas.
• Diseño: Se dimensionan para que la presión sobre el terreno no exceda su capacidad admisible. El refuerzo de acero se coloca en forma de parrilla en la parte inferior para resistir la flexión y el punzonamiento.
• Ventajas: Son económicas, fáciles de construir, y permiten cierta flexibilidad en la separación de columnas.
• Desventajas: No son ideales para suelos de baja capacidad portante o cuando las columnas están muy cerca unas de otras, ya que las zapatas individuales podrían superponerse. También son sensibles a los asentamientos diferenciales si el suelo es muy heterogéneo.
• Usos Típicos: Edificaciones de pocos pisos, viviendas unifamiliares, naves industriales con columnas espaciadas y cargas moderadas.

Zapatas Combinadas: Cuando la Proximidad Importa

Las zapatas combinadas (o conjuntas) se emplean cuando dos o más columnas están tan cerca que sus zapatas aisladas se superpondrían, o cuando una columna está muy cerca de un lindero y no se puede centrar la zapata. Su objetivo es distribuir las cargas de múltiples columnas sobre un área de terreno común.

Características y Usos:

• Forma: Comúnmente rectangulares o trapezoidales (en forma de T) para optimizar la distribución de presiones, especialmente cuando las cargas de las columnas son diferentes.
• Diseño: Requieren un diseño más complejo que las aisladas debido a la interacción de cargas y momentos. El refuerzo de acero se distribuye para manejar las fuerzas de corte y flexión generadas por las múltiples cargas.
• Ventajas: Permiten resolver problemas de espacio y linderos, optimizan el uso del terreno y pueden ayudar a reducir los asentamientos diferenciales entre las columnas que soportan.
• Desventajas: Más costosas y complejas de diseñar y construir que las zapatas aisladas.
• Usos Típicos: Edificios en linderos, estructuras con columnas muy próximas, o cuando se desea unificar la cimentación de un grupo de columnas.

Zapatas Continuas o Corridas: Soportando Muros y Filas de Columnas

Las zapatas continuas, también conocidas como zapatas corridas, son elementos alargados de cimentación que se utilizan para soportar muros de carga o una serie de columnas alineadas muy próximas entre sí. Funcionan como una viga continua que distribuye las cargas a lo largo de una línea.

Características y Usos:

• Forma: Una franja continua de concreto reforzado a lo largo de la línea del muro o columnas.
• Diseño: Se diseñan como vigas invertidas que reciben cargas distribuidas del muro o puntuales de las columnas. El refuerzo se coloca longitudinalmente en la parte superior e inferior, y transversalmente para resistir la flexión y el corte.
• Ventajas: Ideales para muros de carga, ofrecen buena resistencia a los asentamientos diferenciales a lo largo de su extensión, y son eficientes para distribuir cargas lineales.
• Desventajas: Requieren una mayor excavación y encofrado que las zapatas aisladas, y pueden ser más susceptibles a la flexión si el terreno es muy irregular.
• Usos Típicos: Cimentación de muros portantes en viviendas, edificios comerciales, o bajo filas de columnas muy cercanas en estructuras industriales.

Zapatas Conectadas o Riostradas: La Estabilidad Reforzada

Las zapatas conectadas no son un tipo de zapata en sí mismas, sino una configuración en la que zapatas aisladas (o a veces combinadas) están unidas entre sí por medio de vigas de cimentación o riostras. Estas vigas no son portantes de cargas verticales significativas de la superestructura, sino que su función principal es estructural.

Función de las Riostras:

• Control de asentamientos diferenciales: Las riostras ayudan a que las zapatas actúen como un sistema interconectado, distribuyendo cualquier asentamiento de manera más uniforme.
• Resistencia a fuerzas laterales: Son cruciales para resistir fuerzas sísmicas o de viento, actuando como elementos de arriostramiento que impiden el movimiento horizontal relativo entre las zapatas.
• Prevención de excentricidades: En algunos casos, pueden ayudar a contrarrestar momentos generados por columnas excéntricas.

Características y Usos:

• Ventajas: Aumentan la rigidez global de la cimentación, mejoran el comportamiento sísmico de la estructura y son excelentes para terrenos heterogéneos o con riesgo de asentamientos.
• Desventajas: Aumentan el costo y la complejidad de la construcción debido a la adición de las vigas.
• Usos Típicos: Edificaciones en zonas sísmicas, estructuras con cargas elevadas, o cuando se requiere una mayor estabilidad lateral.

Zapatas Voladizas o Excéntricas: Soluciones en Linderos

Las zapatas voladizas, también conocidas como zapatas excéntricas o en ménsula, son un tipo especial de zapata combinada que se utiliza cuando una columna está ubicada muy cerca del límite de la propiedad (lindero) y no se puede centrar la zapata. Para evitar que la zapata se salga del terreno del propietario o que genere momentos que puedan volcarla, se conecta con una viga de cimentación a una zapata interior.

Funcionamiento:

• La columna del lindero se apoya de forma excéntrica sobre la zapata.
• Se genera un momento de volteo debido a esta excentricidad.
• Una viga de cimentación (conocida como viga riostra o viga de equilibrio) conecta esta zapata excéntrica con una zapata interior adyacente, que está centrada.
• La viga de equilibrio se diseña para resistir el momento de volteo y transferir parte de la carga de la columna excéntrica a la zapata interior, equilibrando el sistema.

Características y Usos:

• Ventajas: Permiten construir hasta el límite de la propiedad sin comprometer la estabilidad de la estructura.
• Desventajas: Son de diseño y construcción más complejos y costosos que las zapatas aisladas o combinadas simples. La viga de equilibrio debe ser robusta.
• Usos Típicos: Edificios con columnas en los linderos de la propiedad donde no se permite la invasión del terreno vecino.

Consideraciones Clave al Elegir una Zapata

La selección del tipo de zapata adecuado es una decisión crítica que depende de múltiples factores interrelacionados. Un análisis exhaustivo de cada uno de ellos es indispensable para garantizar la seguridad y eficiencia de la cimentación.

1. Tipo y Capacidad Portante del Suelo

El factor más importante es el terreno. Un estudio geotécnico es fundamental para determinar:

• Tipo de suelo: Arcillas, arenas, limos, rocas, etc., cada uno con propiedades diferentes.
• Capacidad portante admisible: La presión máxima que el suelo puede soportar sin deformaciones excesivas o fallas.
• Presencia de nivel freático: La presencia de agua subterránea puede afectar la capacidad portante y requerir consideraciones especiales de impermeabilización y drenaje.
• Compresibilidad y expansividad: Suelos muy compresibles o expansivos requieren soluciones de cimentación más profundas o rígidas.

2. Magnitud y Tipo de Cargas

Las cargas que la estructura transmitirá a la cimentación son determinantes. Esto incluye:

• Cargas muertas: Peso propio de la estructura (concreto, acero, muros, losas).
• Cargas vivas: Peso de ocupantes, mobiliario, equipos.
• Cargas accidentales: Sismo, viento, nieve.

Grandes cargas concentradas pueden requerir zapatas más grandes o tipos combinados, mientras que cargas uniformemente distribuidas (como las de un muro) se adaptan mejor a zapatas continuas.

3. Espacio Disponible y Linderos

La ubicación del proyecto y la proximidad a los linderos de la propiedad influirán significativamente. Si las columnas están cerca del límite, las zapatas voladizas o combinadas pueden ser la única solución viable.

4. Costo y Economía

Aunque la seguridad es primordial, el costo es una consideración práctica. Las zapatas aisladas son generalmente las más económicas. A medida que aumenta la complejidad (combinadas, continuas, con riostras), también lo hacen los costos de excavación, encofrado, acero y concreto.

5. Normativa Local y Códigos de Construcción

Cada región o país tiene códigos de construcción que establecen requisitos mínimos para el diseño y construcción de cimentaciones, incluyendo factores de seguridad, resistencia de materiales y consideraciones sísmicas. Es imperativo cumplir con estas normativas.

Proceso Constructivo Básico de una Zapata

Aunque el diseño es complejo, el proceso constructivo de una zapata sigue pasos bien definidos:

1. Excavación: Se excava el terreno hasta la profundidad de desplante especificada en los planos. Es crucial que el fondo de la excavación sea plano y esté libre de material orgánico o suelto.
2. Plantilla de Limpieza (o plantilla de concreto pobre): Se vierte una delgada capa de concreto de baja resistencia (generalmente de 5 a 10 cm de espesor) sobre el fondo de la excavación. Su función es proporcionar una superficie limpia y nivelada para el correcto posicionamiento del acero de refuerzo y proteger la armadura de la humedad del suelo.

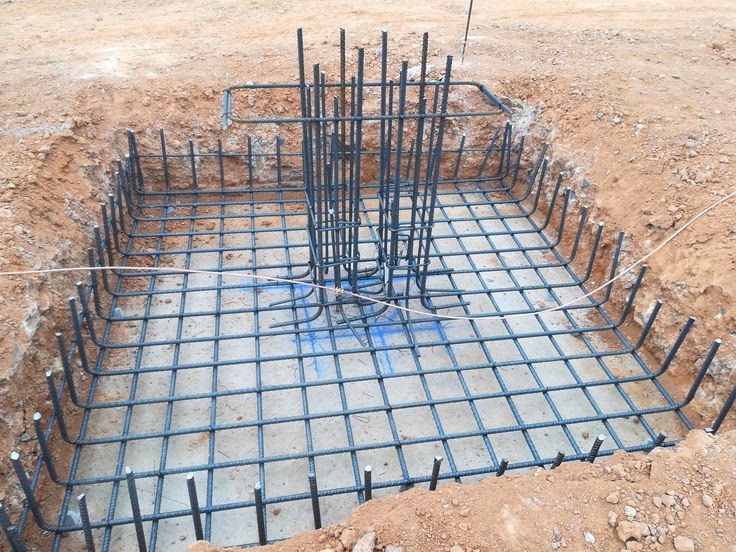

3. Colocación del Acero de Refuerzo: Se arma la parrilla de acero de acuerdo con el diseño estructural, asegurando el espaciamiento y los recubrimientos adecuados. Las esperas de la columna también se colocan y amarran firmemente a la parrilla.
4. Colocación del Encofrado: Se colocan los moldes (encofrados) que darán forma a la zapata, asegurándose de que estén bien nivelados, aplomados y arriostrados para resistir la presión del concreto fresco.
5. Vaciado del Concreto: Se vierte el concreto fresco dentro del encofrado, vibrándolo adecuadamente para eliminar burbujas de aire y asegurar una buena compactación y adherencia con el acero.
6. Curado del Concreto: Una vez fraguado el concreto, se inicia el proceso de curado (mantener el concreto húmedo) para que alcance su resistencia de diseño. Esto puede hacerse mediante riego, cubriendo con plásticos o aplicando membranas curadoras.
7. Desencofrado: Una vez que el concreto ha alcanzado la resistencia mínima necesaria, se retiran los encofrados.

Tabla Comparativa de Tipos de Zapatas Principales

Preguntas Frecuentes sobre Zapatas de Concreto Reforzado

¿Cuál es la diferencia entre una zapata y una losa de cimentación?

Una zapata es una cimentación superficial puntual que soporta cargas concentradas (columnas) o lineales (muros), distribuyéndolas en áreas limitadas del terreno. Una losa de cimentación (o cimentación por losa o placa) es una cimentación superficial continua que cubre toda la huella del edificio, distribuyendo las cargas de todas las columnas y muros sobre un área mucho mayor. Se usa cuando las cargas son muy grandes, el suelo es de baja capacidad portante o las zapatas individuales se superpondrían en más del 50% de su área.

¿Cuándo debo usar una zapata aislada en lugar de otro tipo?

Debes considerar una zapata aislada cuando:

• Las columnas están suficientemente espaciadas.
• El terreno tiene una capacidad portante adecuada.
• Las cargas de la estructura son moderadas.
• No hay restricciones de linderos que impidan centrar la zapata.

Son la opción más económica y sencilla si las condiciones del sitio lo permiten.

¿Qué es una viga de cimentación o riostra? ¿Siempre es necesaria?

Una viga de cimentación o riostra es un elemento estructural de concreto reforzado que conecta dos o más zapatas. Su función principal no es soportar directamente las cargas verticales de la superestructura, sino rigidizar el sistema de cimentación, ayudar a controlar los asentamientos diferenciales y resistir fuerzas horizontales (como las sísmicas o de viento) que tienden a separar o acercar las zapatas. No siempre es necesaria; su uso depende del tipo de suelo, la magnitud de las cargas, la zona sísmica y la necesidad de aumentar la rigidez global de la cimentación.

¿Es necesario un estudio de suelo antes de diseñar una zapata?

¡Absolutamente sí! Un estudio de suelo (o estudio geotécnico) es indispensable. Proporciona información crítica sobre las propiedades del terreno, incluyendo su tipo, capacidad portante, nivel freático y potencial de asentamiento. Sin esta información, el diseño de las zapatas sería una suposición riesgosa, lo que podría llevar a fallas estructurales y problemas costosos en el futuro. Es la base sobre la cual se toma cualquier decisión de cimentación.

¿Qué es la plantilla de limpieza y por qué se usa?

La plantilla de limpieza (también conocida como concreto pobre o solado) es una capa delgada de concreto de baja resistencia (generalmente de 5 a 10 cm de espesor) que se vierte directamente sobre el fondo de la excavación antes de colocar el acero de refuerzo de la zapata. Sus propósitos principales son:

• Proporcionar una superficie limpia, nivelada y firme para el armado y posicionamiento del acero.
• Evitar que la armadura de acero entre en contacto directo con la humedad del suelo, previniendo la corrosión prematura.
• Servir como guía para el encofrado y la alineación de la zapata.

Aunque no contribuye estructuralmente a la resistencia de la zapata, es fundamental para la calidad y durabilidad de la cimentación.

Conclusión

Las zapatas de concreto reforzado son mucho más que simples bloques de cemento bajo una edificación; son los pilares invisibles que garantizan la estabilidad, seguridad y longevidad de nuestras construcciones. La elección del tipo adecuado, ya sea aislada, combinada, continua, conectada o voladiza, es el resultado de un análisis cuidadoso de las características del terreno, las cargas de la estructura, las restricciones espaciales y las normativas aplicables. Un diseño y ejecución impecables de las zapatas no solo previenen problemas costosos a futuro, sino que también aseguran que la inversión en una edificación esté sobre cimientos verdaderamente sólidos. Confiar en profesionales capacitados y realizar los estudios previos necesarios es, sin duda, la mejor garantía para un proyecto exitoso y duradero.
