Zapatas de Aluminio Escalonadas: Calibres y Usos

En el vasto universo de las instalaciones eléctricas, la calidad y fiabilidad de cada componente son pilares fundamentales para garantizar la seguridad y la eficiencia operativa. Entre estos elementos críticos, las zapatas eléctricas desempeñan un papel insustituible, sirviendo como el punto de conexión vital entre conductores y equipos. Dentro de esta categoría, la zapata de aluminio escalonada emerge como una solución de ingeniería avanzada, diseñada para enfrentar los desafíos de los proyectos eléctricos modernos, especialmente aquellos que demandan versatilidad, ahorro de espacio y una capacidad de conexión múltiple. Su diseño único y la variedad de calibres y configuraciones disponibles la convierten en una elección preferente para profesionales que buscan optimizar sus instalaciones.

Este artículo explora en profundidad las características esenciales de las zapatas de aluminio escalonadas, desglosando los calibres disponibles, sus configuraciones, y las ventajas técnicas que las posicionan como componentes indispensables en una amplia gama de aplicaciones eléctricas. Desde la selección del calibre adecuado hasta la comprensión de su diseño escalonado y de múltiples entradas, cada detalle contribuye a la creación de conexiones eléctricas robustas y duraderas.

La Esencia de la Zapata de Aluminio Escalonada: ¿Qué es y Para Qué Sirve?

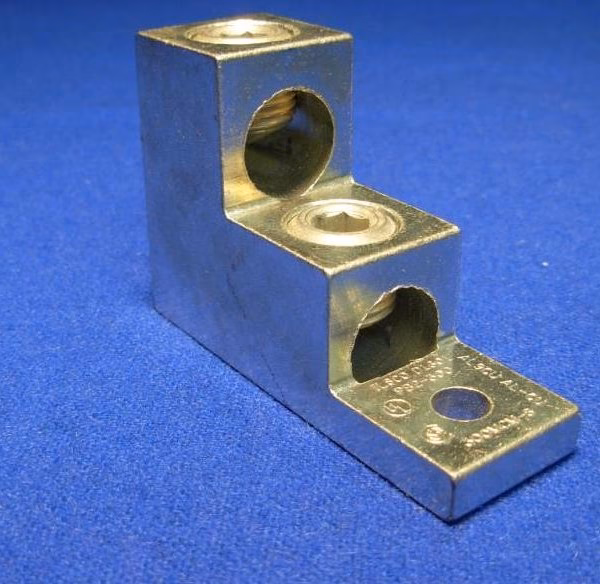

Una zapata de aluminio escalonada es un tipo de conector eléctrico diseñado para terminar uno o varios cables en un punto de conexión, generalmente en barras colectoras, interruptores o equipos. Su característica distintiva es la presencia de uno o varios 'escalones' en su estructura, lo que permite una mejor alineación y montaje en espacios reducidos o con diferentes niveles de conexión. Fabricadas a partir de una aleación de aluminio extruido de alta resistencia, estas zapatas están diseñadas para ofrecer un rendimiento eléctrico y mecánico superior. Además, suelen estar enchapadas, un proceso que inhibe la corrosión y asegura la integridad de la conexión a lo largo del tiempo, incluso en entornos exigentes.

Su función principal es proporcionar un punto de contacto seguro y de baja resistencia entre el cable conductor y el terminal al que se conecta, minimizando la pérdida de energía y previniendo el sobrecalentamiento. Esto es crucial para la seguridad del sistema eléctrico y la longevidad de los equipos. Su diseño escalonado y, en muchos casos, su capacidad para múltiples entradas de cable, las hacen excepcionalmente útiles para consolidar conexiones, reducir el desorden en gabinetes y simplificar las instalaciones complejas.

Los Calibres Clave: Garantizando la Compatibilidad y Seguridad

La selección del calibre correcto es, sin duda, uno de los aspectos más críticos al elegir una zapata. El calibre del cable debe coincidir con la capacidad de la zapata para asegurar una conexión óptima y evitar problemas como el sobrecalentamiento o la interrupción del flujo de corriente. Las zapatas de aluminio escalonadas están disponibles en una amplia gama de calibres, adaptándose a diversas demandas de corriente y tamaño de cable.

Calibres AWG (American Wire Gauge)

Para cables de secciones más pequeñas, que se encuentran comúnmente en circuitos de control, distribución de energía de baja a media escala o aplicaciones residenciales/comerciales ligeras, los calibres AWG son predominantes. Dentro de la oferta de zapatas de aluminio escalonadas, se encuentran disponibles en:

• 14 AWG: Ideal para circuitos de iluminación o pequeños electrodomésticos.
• 6 AWG: Usado en circuitos de mayor demanda, como algunos aires acondicionados o sistemas de calefacción.
• 4 AWG: Aplicaciones similares al 6 AWG pero con mayor capacidad de corriente.
• 2 AWG: Común en subpaneles o alimentadores de equipos de potencia media.

Calibres kcmil (MCM - Thousands of Circular Mils)

Cuando se trata de cables de gran diámetro, capaces de transportar corrientes muy elevadas, se utilizan los calibres kcmil. Estos son esenciales para aplicaciones industriales, alimentadores principales de edificios, conexiones a transformadores y grandes motores. La capacidad de las zapatas de aluminio escalonadas en estos calibres es impresionante:

• 500 kcmil: Para alimentadores principales o conexiones a equipos de alta potencia.
• 600 kcmil: Ofreciendo una capacidad de corriente aún mayor para aplicaciones industriales pesadas.
• Hasta 1000 kcmil: Representa la cúspide en capacidad de manejo de corriente para zapatas, siendo crucial en instalaciones de muy alta potencia donde se requiere la máxima eficiencia y fiabilidad.

La variedad de calibres asegura que, independientemente del tamaño del conductor, exista una zapata de aluminio escalonada compatible que garantice una conexión segura y eficiente. Además, la compatibilidad con diferentes tamaños de tornillo como 1/4, 5/16, 3/8 y 5/8 pulgadas, permite una fijación precisa y robusta al punto de conexión.

Versatilidad en Diseño: Hoyos, Escalones y Cañones

Más allá del calibre, la flexibilidad de las zapatas de aluminio escalonadas se manifiesta en sus diversas configuraciones, que permiten una adaptación óptima a las exigencias de cualquier proyecto eléctrico.

Número de Hoyos (Perforaciones para Tornillos)

La forma en que la zapata se fija al terminal o barra colectora es crucial para la estabilidad mecánica y la conductividad eléctrica. Estas zapatas están disponibles con diferentes números de perforaciones:

• 1 Hoyo: Para conexiones sencillas o cuando el espacio es extremadamente limitado.
• 2 Hoyos: Proporciona una mayor estabilidad y una distribución más uniforme de la fuerza de apriete, común en muchas aplicaciones estándar.
• 3 Hoyos: Ofrece una seguridad mecánica superior y una excelente conductividad.
• 4 Hoyos: Ideal para aplicaciones de alta vibración o donde se requiere la máxima fijación y redundancia en la conexión.

Número de Escalones

El diseño escalonado es una característica clave que da nombre a estas zapatas. Permite que la zapata se adapte a diferentes niveles o alturas en el interior de un panel o gabinete, facilitando el montaje y la alineación con las barras colectoras u otros componentes. Se encuentran disponibles en configuraciones de:

• 1 Escalón: Para ajustes de altura básicos.
• 2 Escalones: Mayor flexibilidad para acomodar diferencias de nivel.
• 3 Escalones: La máxima adaptabilidad para entornos complejos o con múltiples niveles de barra.

Número de Cañones (Barriles/Entradas) y Orientación

Una de las innovaciones más valiosas de estas zapatas es su capacidad para acomodar múltiples cables en una sola conexión. Esto es especialmente útil para consolidar circuitos o para reducir la cantidad de puntos de conexión individuales, ahorrando espacio y simplificando el cableado.

• Dos Cañones Vertical: Permite la terminación de dos cables en una configuración que optimiza el espacio vertical.
• Cuatro Cañones Vertical: Esta configuración es particularmente destacable. Ofrece terminación para hasta cuatro cables en una sola zapata. La configuración vertical es un beneficio significativo, ya que ahorra un espacio precioso dentro de los gabinetes eléctricos, permitiendo un diseño más compacto y ordenado. Es una solución ideal para sistemas que requieren una alta densidad de cableado.

La combinación de estas opciones de diseño —número de hoyos, escalones y cañones— proporciona una versatilidad sin igual, permitiendo a los profesionales seleccionar la zapata exacta que se ajusta a las especificaciones y limitaciones de cada instalación.

Características Técnicas Avanzadas que Marcan la Diferencia

Más allá de sus calibres y configuraciones, las zapatas de aluminio escalonadas de alta calidad incorporan características técnicas que garantizan su rendimiento y durabilidad a largo plazo:

• Aleación de Aluminio Extruido de Alta Resistencia: La elección de este material no es arbitraria. Proporciona una excelente conductividad eléctrica y una robustez mecánica que soporta las tensiones de la instalación y el funcionamiento continuo.
• Enchapado para Inhibir la Corrosión: El proceso de enchapado (típicamente con estaño o plata) sobre la superficie de aluminio crea una barrera protectora que previene la oxidación y la corrosión galvánica, asegurando una conexión estable y duradera.
• Amplia Capacidad de Gamas de Cables: La capacidad de una misma zapata para aceptar un rango considerable de calibres de cable minimiza los requisitos de inventario para contratistas y distribuidores, simplificando la gestión de materiales.
• Ventana de Inspección: Una característica crucial para la fiabilidad de la instalación. Esta ventana permite al instalador asegurar visualmente la plena inserción del conductor dentro del barril de la zapata, confirmando que la conexión se ha realizado correctamente antes de energizar el sistema.
• Tornillo de Fijación Enchapado: Los tornillos de fijación, fabricados en acero o aluminio y también enchapados, ofrecen un contacto de alta resistencia y duradero entre el conductor y el conector, asegurando que la conexión permanezca firme y conductiva a lo largo del tiempo.
• Calificado por UL y Certificado por CSA: Estas certificaciones son un testimonio de la calidad y seguridad del producto. Indican que las zapatas han sido rigurosamente probadas y cumplen con los estándares de seguridad y rendimiento establecidos por organizaciones reconocidas como Underwriters Laboratories (UL) y la Asociación Canadiense de Estándares (CSA). Su calificación para usar con hasta 600 V y una calificación de temperatura de UL de 90°C las hace adecuadas para una amplia gama de aplicaciones de potencia.

Estas características combinadas no solo mejoran la funcionalidad de las zapatas, sino que también contribuyen significativamente a la seguridad y la longevidad de toda la infraestructura eléctrica.

Tabla de Calibres y Opciones de Tornillo para Zapatas de Aluminio Escalonadas

¿Quién se Beneficia de las Zapatas de Aluminio Escalonadas? Aplicaciones y Mercados

La versatilidad y el alto rendimiento de las zapatas de aluminio escalonadas las hacen indispensables en una variedad de sectores y para un amplio espectro de profesionales:

• Contratistas Electromecánicos y Eléctricos: Son usuarios primarios, ya que estas zapatas son fundamentales en la instalación de paneles, tableros de distribución y conexiones de equipos en proyectos residenciales, comerciales e industriales.
• Contratistas Mecatrónicos e Integradores de Sistemas de Automatización: En la automatización, donde la densidad de cableado es alta y el espacio es crítico, las zapatas escalonadas de múltiples entradas y diseño vertical son una solución invaluable.
• Integradores de Sistemas de Datacomm, CCTV y Seguridad: Aunque no son directamente de potencia, en la infraestructura de estos sistemas, las necesidades de conexiones robustas y organizadas son también prioritarias.
• Fabricantes de Gabinetes de Control y Panelistas: Para quienes ensamblan paneles y gabinetes, la capacidad de estas zapatas para ahorrar espacio y simplificar el cableado es un factor clave en la eficiencia de la producción.
• Instrumentistas: En la conexión de equipos de instrumentación, donde la precisión y la fiabilidad son vitales.
• Constructoras, Arquitectos e Ingenieros (Civiles, Electromecánicos, Eléctricos, Mecatrónicos): Desde la fase de diseño hasta la ejecución del proyecto, la especificación de componentes de alta calidad como estas zapatas asegura la integridad y el cumplimiento normativo de la instalación.
• Fabricantes de Arneses de Cables, Resellers, OEM's y MRO's: Todos se benefician de la disponibilidad de un producto confiable y versátil que satisface una amplia gama de necesidades del mercado.

La demanda de soluciones de conexión que ofrezcan tanto capacidad de carga como adaptabilidad espacial es constante. Las zapatas de aluminio escalonadas satisfacen estas necesidades, permitiendo a los profesionales realizar sus trabajos de forma más profesional y eficiente.

Preguntas Frecuentes sobre las Zapatas de Aluminio Escalonadas

¿Qué significa que una zapata sea "escalonada"?

Una zapata escalonada tiene un diseño con uno o varios niveles o 'escalones' en su cuerpo. Esto permite que la zapata se asiente a diferentes alturas, facilitando su montaje y alineación en gabinetes eléctricos donde el espacio es limitado o donde las barras colectoras están a distintos niveles.

¿Por qué se utiliza aluminio en lugar de cobre para estas zapatas?

El aluminio es un material excelente para zapatas debido a su alta conductividad, ligereza y, sobre todo, su costo-efectividad. Las zapatas de aluminio extruido de alta resistencia, combinadas con un enchapado adecuado, ofrecen un rendimiento comparable al cobre en muchas aplicaciones, con la ventaja de ser más económicas y ligeras, lo que facilita su manipulación en grandes calibres. Además, el enchapado previene la corrosión galvánica cuando se conectan a conductores de cobre.

¿Qué significan los calibres AWG y kcmil?

AWG (American Wire Gauge) es un estándar para medir el diámetro de los cables conductores. Un número AWG más bajo indica un cable más grueso y con mayor capacidad de corriente. kcmil (Thousands of Circular Mils), también conocido como MCM, se utiliza para cables de muy gran diámetro, donde el calibre AWG se vuelve impráctico. 1 kcmil es igual a 1000 milésimas de pulgada circular, y un número más alto en kcmil indica un cable más grueso y con mayor capacidad de corriente.

¿Cómo elijo el calibre y la configuración correctos?

La elección depende principalmente del calibre del cable que vas a terminar, la cantidad de cables que necesitas conectar en un solo punto, el espacio disponible en tu gabinete y los requisitos de montaje (número de hoyos y escalones). Siempre debes consultar las especificaciones técnicas del cable y del equipo, así como las normativas eléctricas locales, para asegurar la compatibilidad y la seguridad.

¿Cuál es el beneficio de una zapata de aluminio escalonada con cuatro cañones vertical?

Esta configuración permite la terminación de hasta cuatro cables en una sola zapata, consolidando las conexiones. Su diseño vertical es crucial para ahorrar espacio en gabinetes eléctricos densamente poblados, lo que conduce a una organización más limpia del cableado y facilita el acceso para mantenimiento o expansiones futuras.

¿Están estas zapatas certificadas para la seguridad?

Sí, las zapatas de aluminio escalonadas de alta calidad están calificadas por UL (Underwriters Laboratories) y certificadas por CSA (Canadian Standards Association). Estas certificaciones garantizan que el producto ha sido probado y cumple con los estrictos estándares de seguridad y rendimiento para su uso en aplicaciones eléctricas, incluyendo su capacidad de soportar hasta 600V y operar a una temperatura de 90°C.

¿Por qué es importante la ventana de inspección?

La ventana de inspección es una característica de seguridad y calidad. Permite al instalador ver directamente si el conductor ha sido insertado completamente dentro del barril de la zapata. Una inserción completa es vital para asegurar un contacto eléctrico óptimo y de baja resistencia, previniendo puntos calientes y fallas en la conexión.

Conclusión

Las zapatas de aluminio escalonadas representan una solución de conectividad eléctrica de vanguardia, indispensable para la construcción y el mantenimiento de infraestructuras eléctricas modernas. Su amplia gama de calibres, desde 14 AWG hasta 1000 kcmil, junto con configuraciones versátiles de hoyos, escalones y cañones, ofrece una flexibilidad sin precedentes para cualquier tipo de proyecto. Características como la aleación de aluminio de alta resistencia, el enchapado anticorrosión, la ventana de inspección y las certificaciones UL/CSA, subrayan su compromiso con la seguridad, la fiabilidad y la eficiencia. Elegir la zapata de aluminio escalonada adecuada es una inversión en la durabilidad y el rendimiento óptimo de cualquier sistema eléctrico, asegurando que las conexiones vitales se mantengan firmes, seguras y eficientes a lo largo del tiempo.
