Zapatas Excéntricas: Cimentación en Espacios Limitados

En el vasto y complejo mundo de la ingeniería civil, la cimentación de una estructura es, sin duda, uno de los pilares fundamentales para garantizar su estabilidad y durabilidad a lo largo del tiempo. Sin embargo, no siempre se cuenta con el espacio ideal para diseñar una base perfectamente centrada. Es en estas situaciones donde las zapatas excéntricas emergen como una solución ingeniosa y esencial, permitiendo que las construcciones se erijan firmemente incluso en los terrenos más restrictivos. Comprender su funcionamiento, sus desafíos y los métodos de cálculo es crucial para cualquier profesional o entusiasta del diseño estructural.

¿Qué son Exactamente las Zapatas Excéntricas y Por Qué Son Necesarias?

Las zapatas, en el contexto de la ingeniería civil, son elementos estructurales de hormigón armado que transmiten la carga de la columna o muro al suelo, distribuyéndola sobre una superficie mayor para que el esfuerzo transmitido no supere la capacidad portante del terreno. Una zapata se considera excéntrica cuando la carga aplicada por la columna o muro no incide en su centro geométrico. Esta falta de alineación, o excentricidad, no es un capricho del diseño, sino una necesidad impuesta por diversas limitaciones del predio o del proyecto.

La razón más común para el uso de zapatas excéntricas es la proximidad a los límites de propiedad, a edificaciones existentes o a servicios subterráneos (tuberías, cables). Cuando una columna debe situarse justo al borde de un terreno, la zapata no puede extenderse más allá de ese límite, obligando a la columna a estar descentrada respecto al área disponible de la zapata. Esto genera un momento flector adicional en la base de la zapata, que debe ser cuidadosamente gestionado para evitar problemas de estabilidad y asentamientos.

A diferencia de una zapata concéntrica, donde la carga se distribuye de manera uniforme sobre el suelo, en una zapata excéntrica, la presión sobre el terreno es no uniforme, siendo mayor en el lado donde se aplica la carga y potencialmente menor o incluso nula (generando tracción) en el lado opuesto. Este fenómeno es el que introduce la complejidad en su diseño y cálculo.

La Importancia Crítica de la Capacidad de Carga Última

Antes de sumergirnos en los métodos de cálculo, es fundamental comprender un concepto clave: la Capacidad de Carga Última del suelo. Esta se define como el esfuerzo máximo que el suelo puede soportar antes de fallar por resistencia al corte. En otras palabras, es la presión máxima que el terreno puede aguantar sin que se produzca una rotura o colapso en su estructura interna, lo que resultaría en un asentamiento excesivo e incontrolable de la cimentación. Calcular y asegurar que las presiones transmitidas por la zapata, especialmente la máxima, no superen esta capacidad es la piedra angular del diseño seguro de cualquier cimentación.

Para zapatas excéntricas, la verificación de la Capacidad de Carga Última se vuelve aún más crítica debido a la distribución no uniforme de las presiones. No basta con que la carga promedio sea menor que la capacidad del suelo; es imperativo que la presión máxima generada bajo la zona de mayor carga también esté por debajo de este límite. Ignorar este aspecto podría llevar a fallas localizadas del suelo, provocando asentamientos diferenciales severos y daños estructurales a la edificación.

Métodos de Cálculo: El Enfoque del Área Efectiva de Meyerhoff

El diseño de zapatas excéntricas requiere un análisis meticuloso de las presiones que se transmiten al suelo. Uno de los métodos más reconocidos y ampliamente utilizados para este propósito es el método del área efectiva propuesto por Karl Terzaghi y posteriormente refinado por G.G. Meyerhoff. Este enfoque simplifica el análisis de las presiones bajo una carga excéntrica.

El Método del Área Efectiva de Meyerhoff

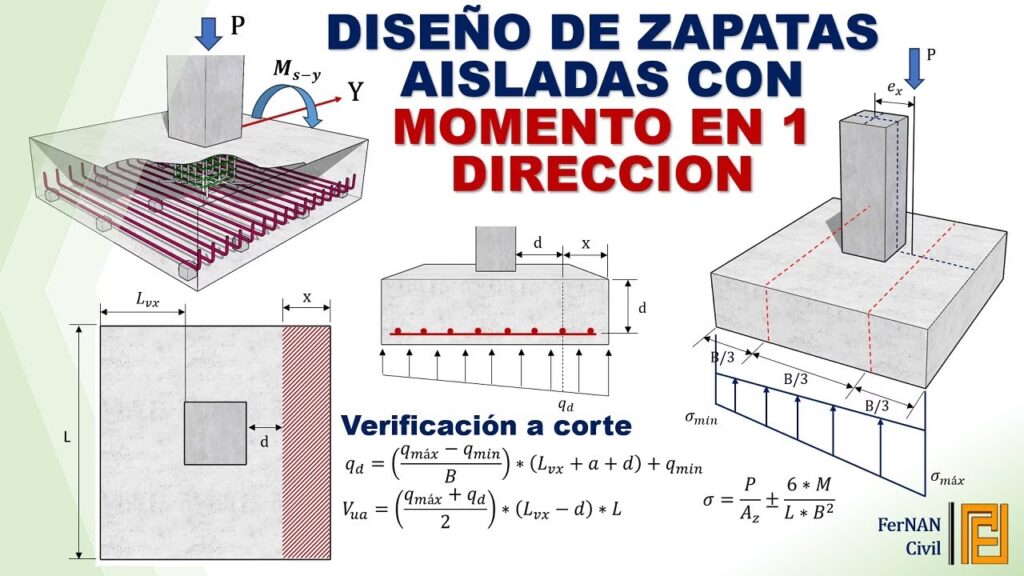

El principio fundamental de este método es que, ante una carga excéntrica, solo una porción de la zapata es "efectiva" para resistir la carga, es decir, solo la parte que está realmente bajo compresión y que, si la carga fuera centrada en ella, produciría la misma distribución de presiones máximas y mínimas. Se asume que, para propósitos de cálculo de la capacidad de carga, la carga excéntrica actúa sobre un área reducida o "efectiva" de la zapata, centrada respecto a la línea de acción de la carga.

• Determinación del Área Efectiva: Si la excentricidad (e) es mayor que L/6 (donde L es la dimensión de la zapata en la dirección de la excentricidad), la presión se vuelve cero en un extremo y se asume que solo una porción de la zapata está bajo compresión. La longitud efectiva (L') se calcula como L - 2e. Similarmente, para el ancho efectivo (B') si la excentricidad es en dos direcciones.
• Cálculo de Presiones Máximas y Mínimas: Una vez determinada el área efectiva (A' = L' x B'), la presión máxima (q_max) se calcula dividiendo la carga total (P) entre esta área efectiva (P/A'). La presión mínima (q_min) se determina considerando la distribución triangular o trapezoidal de presiones. Es crucial que q_min sea siempre mayor o igual a cero para evitar el levantamiento de la zapata, lo que indicaría tracción en el suelo, algo que los suelos típicamente no resisten.
• Verificación de Dimensiones: Este método permite a los ingenieros determinar las dimensiones adecuadas de la zapata para asegurar que la presión máxima sobre el suelo no exceda la Capacidad de Carga Última del terreno, y que la presión mínima no sea negativa.

Además del método de Meyerhoff, el diseño de zapatas excéntricas implica la consideración de otros factores como los momentos flectores y las fuerzas cortantes que se desarrollan en la zapata debido a la excentricidad de la carga. Estos momentos requieren un refuerzo de acero adecuado para garantizar la integridad estructural de la zapata.

La Influencia Crucial de la Rigidez de la Columna

Un aspecto que a menudo se subestima en el diseño de zapatas excéntricas es la interacción entre la zapata y la estructura superior, particularmente la Rigidez de la Columna. Aunque el problema de la zapata excéntrica se conceptualiza a menudo como una carga axial P y un momento M aplicados en la base de la columna (o un P con una excentricidad e = M/P), la realidad es que la columna no es un elemento infinitamente rígido ni la conexión es una rótula perfecta. La rigidez de la columna, es decir, su resistencia a la deformación bajo cargas, juega un papel significativo en cómo los momentos flectores se distribuyen hacia la cimentación.

Una columna más rígida (por ejemplo, con una sección transversal mayor o hecha de un material con mayor módulo de elasticidad) transmitirá una mayor proporción del momento flector de la superestructura a la zapata. Esto significa que la excentricidad efectiva de la carga sobre la zapata puede ser influenciada por la rigidez relativa de la columna y el resto de la estructura. En un análisis estructural completo, la interacción suelo-estructura y la rigidez de los elementos superiores (columnas, vigas) deben considerarse para obtener una distribución de esfuerzos más precisa en la zapata.

Ignorar la rigidez de la columna podría llevar a una subestimación o sobreestimación de los momentos transmitidos a la zapata, lo que resultaría en un diseño inadecuado del refuerzo o en una incorrecta evaluación de las presiones sobre el suelo. Por lo tanto, un análisis detallado que contemple esta interacción es fundamental para garantizar la seguridad y el rendimiento a largo plazo de la cimentación excéntrica.

Consideraciones de Diseño y Constructivas Adicionales

Más allá de los cálculos de capacidad de carga y presiones, el diseño de zapatas excéntricas debe abordar otros aspectos críticos:

• Estabilidad General: Es vital verificar la estabilidad de la zapata contra el volcamiento (o volteo) y el deslizamiento. El momento generado por la excentricidad puede intentar voltear la zapata, y las fuerzas horizontales (sismo, viento) pueden intentar deslizarla.
• Refuerzo de Acero: Debido a los momentos flectores significativos, las zapatas excéntricas requieren un diseño cuidadoso del refuerzo de acero, especialmente en la dirección de la excentricidad.
• Asentamientos Diferenciales: La distribución no uniforme de presiones puede conducir a Asentamientos Diferenciales, donde una parte de la zapata se asienta más que otra. Esto puede causar inclinaciones en la estructura y daños. Es crucial limitar estos asentamientos a valores aceptables.
• Tipos de Soluciones para la Excentricidad:
  • Zapata Aislada Excéntrica: La más simple, pero solo viable si la excentricidad es manejable y no genera tracción.
  • Zapata Combinada: Si dos columnas (una excéntrica y otra interior) están muy cerca, se pueden unir con una sola zapata grande.
  • Zapata con Viga Riostra (Strap Beam / Cantilever): Una solución común para zapatas excéntricas en el límite de propiedad. La zapata excéntrica se conecta mediante una viga rígida (riostra) a una zapata interior, transfiriendo parte del momento generado por la excentricidad a la zapata interior, que actúa como contrapeso.

Ventajas y Desafíos de las Zapatas Excéntricas

Ventajas:

• Optimización del Espacio: Permiten construir en los límites de propiedad o cerca de obstáculos, maximizando el área útil del terreno.
• Flexibilidad de Diseño: Ofrecen una solución viable cuando las zapatas concéntricas no son posibles.

Desafíos:

• Diseño Complejo: Requieren un análisis estructural más detallado y cálculos de presiones más sofisticados.
• Mayores Materiales: Generalmente necesitan más refuerzo de acero y, a veces, mayores dimensiones para gestionar los momentos flectores.
• Riesgo de Asentamientos Diferenciales: Si no se diseñan adecuadamente, pueden generar asentamientos desiguales, afectando la integridad de la estructura.
• Potencial de Levantamiento: La parte menos cargada de la zapata podría tender a levantarse si la excentricidad es muy grande y no se contrarresta.

Tabla Comparativa: Zapata Concéntrica vs. Zapata Excéntrica

Preguntas Frecuentes (FAQs) sobre Zapatas Excéntricas

¿Cuándo es absolutamente necesario usar una zapata excéntrica?

Es necesario cuando la columna o muro que debe soportar la zapata se encuentra muy cerca de un límite de propiedad, de una estructura existente o de alguna interferencia subterránea, impidiendo que la zapata se extienda simétricamente alrededor de la columna.

¿Qué es la excentricidad en una zapata?

La excentricidad es la distancia entre la línea de acción de la carga aplicada por la columna y el centro geométrico de la zapata. Es esta distancia la que genera un momento flector adicional sobre la zapata.

¿Cómo se evita el levantamiento en una zapata excéntrica?

El levantamiento se evita diseñando la zapata de tal manera que la presión mínima sobre el suelo nunca sea negativa (es decir, que no haya tracción). Esto se logra aumentando el tamaño de la zapata, utilizando una viga riostra que conecte la zapata excéntrica a una zapata interior, o en casos extremos, anclando la zapata al suelo.

¿Pueden las zapatas excéntricas causar problemas de asentamiento?

Sí, si no se diseñan correctamente, las zapatas excéntricas pueden causar asentamientos diferenciales significativos debido a la distribución no uniforme de las presiones. Es crucial realizar un análisis geotécnico adecuado y dimensionar la zapata para mantener las presiones dentro de los límites seguros y uniformes en la medida de lo posible.

¿Es más costosa una zapata excéntrica que una concéntrica?

Generalmente sí. Las zapatas excéntricas suelen requerir un diseño más complejo, mayores volúmenes de hormigón y, sobre todo, una mayor cantidad de refuerzo de acero para resistir los momentos flectores adicionales. Si se utiliza una viga riostra, esto añade aún más coste a la cimentación.

En conclusión, las zapatas excéntricas son una solución ingenieril indispensable en el panorama de la construcción moderna, especialmente en entornos urbanos densamente poblados donde el espacio es un bien preciado. Su diseño y cálculo, aunque más complejos que los de las zapatas concéntricas, son fundamentales para la seguridad y la funcionalidad de cualquier estructura que las emplee. Un entendimiento profundo de su comportamiento, los métodos de cálculo como el de Meyerhoff y la interacción con la rigidez de la columna, asegura que estas cimentaciones puedan soportar las cargas impuestas de manera segura y eficiente, permitiendo que la arquitectura se eleve incluso en los confines más desafiantes.
