Rodillos y Zapatas: Claves del Tren de Rodaje

Las excavadoras son pilares indiscutibles en la industria de la construcción, verdaderos colosos capaces de transformar paisajes con su potencia y precisión. Desde la excavación de cimientos hasta el movimiento de grandes volúmenes de tierra, su versatilidad las convierte en herramientas indispensables. Sin embargo, para comprender a fondo su funcionamiento y, más importante aún, para asegurar su eficiencia y durabilidad, es fundamental conocer el corazón de su movilidad: el tren de rodaje. Este sistema complejo, a menudo subestimado, es la base sobre la cual la excavadora se desplaza, soporta su peso y ejerce su fuerza.

En este artículo, nos adentraremos en las profundidades del tren de rodaje, desglosando sus componentes esenciales. Nos centraremos especialmente en dos elementos cruciales que, aunque a menudo se confunden, cumplen funciones distintivas y complementarias: los rodillos y las zapatas. Exploraremos sus roles individuales, cómo interactúan para permitir el movimiento de la máquina, y por qué su correcto mantenimiento es vital para el rendimiento general de la excavadora.

El Tren de Rodaje: La Base de Cada Movimiento

El tren de rodaje es el conjunto de componentes que soportan el peso de la excavadora y le permiten moverse. Es el responsable de la tracción, la estabilidad y la capacidad de la máquina para operar en diversos tipos de terreno. Un tren de rodaje robusto y bien mantenido es sinónimo de eficiencia operativa y reducción de costos a largo plazo. Sin él, una excavadora, por muy potente que sea su brazo o motor, sería una estructura inerte.

Orugas o Ruedas: La Primera Gran Decisión

Antes de sumergirnos en los detalles de rodillos y zapatas, es importante entender la distinción fundamental en el tipo de tren de rodaje. Las excavadoras pueden equiparse con orugas o con ruedas, y la elección entre una y otra es crítica, dictada por las exigencias del proyecto y la naturaleza del terreno:

• Excavadoras sobre Orugas: Son las más comunes en obras de construcción pesada. Las orugas distribuyen el peso de la máquina sobre una superficie mucho mayor, lo que reduce la presión sobre el suelo y permite una excelente tracción en terrenos blandos, irregulares, fangosos o con pendientes pronunciadas. Su estabilidad es inigualable en condiciones difíciles, pero su velocidad de desplazamiento es limitada y pueden dañar superficies pavimentadas.
• Excavadoras de Ruedas: Ofrecen una agilidad y velocidad superiores en superficies duras y lisas como el asfalto o el hormigón. Son ideales para trabajos urbanos o proyectos que requieren traslados frecuentes entre diferentes puntos de la obra sin necesidad de transporte adicional. Sin embargo, su tracción y estabilidad se ven comprometidas en terrenos blandos o muy irregulares.

Para visualizar mejor sus diferencias, consideremos la siguiente tabla:

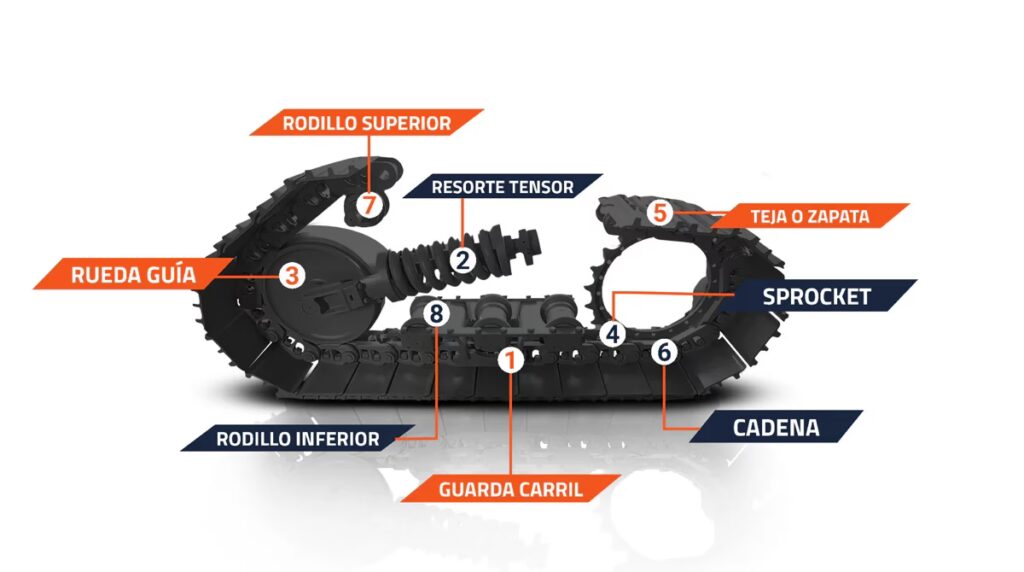

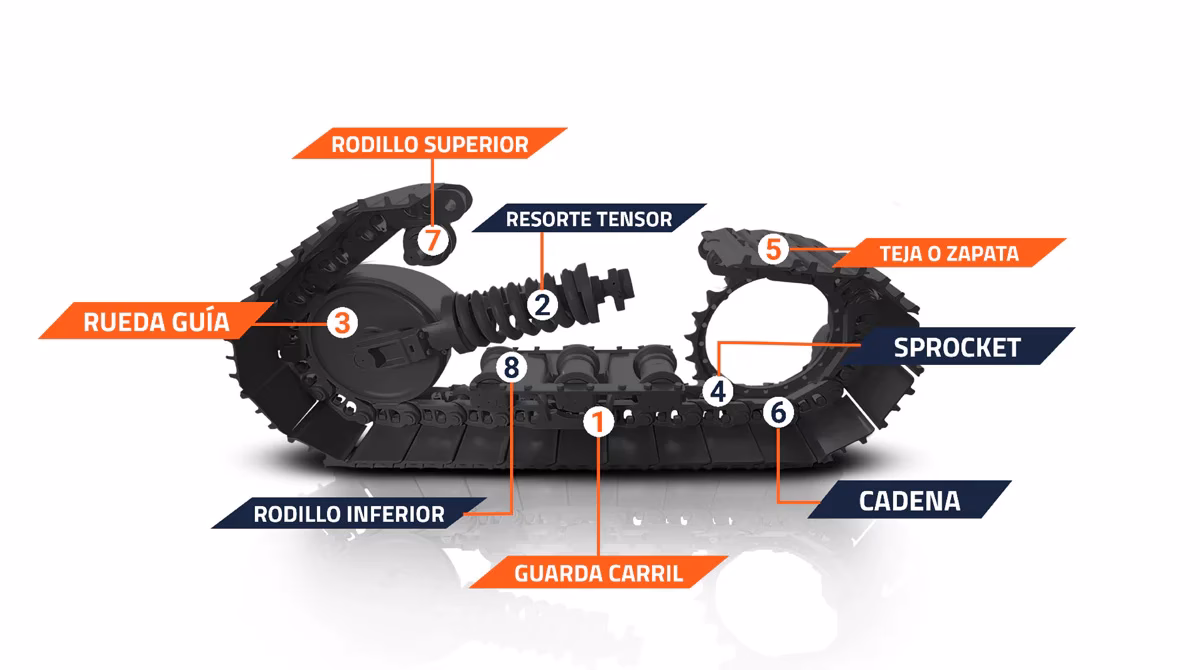

Rodillos y Zapatas: El Dúo Dinámico de la Tracción

Ahora sí, entremos en el corazón de nuestra cuestión. Las orugas de una excavadora están compuestas por una serie de componentes interconectados, entre los cuales los rodillos y las zapatas son protagonistas. Aunque trabajan en conjunto, sus funciones son claramente distintas y complementarias.

Los Rodillos: Guías y Soporte Constante

Los rodillos son, en esencia, las "ruedas" internas del sistema de orugas. Se encargan de soportar el peso de la máquina y de guiar la cadena de rodaje, permitiendo que esta se desplace de manera suave y continua. Existen principalmente dos tipos de rodillos en el tren de rodaje de una excavadora sobre orugas:

• Rodillos Inferiores (o Rodillos de Pista): Son los más numerosos y cruciales. Se encuentran en la parte inferior del bastidor de la oruga y soportan directamente el peso de la excavadora. Su función es distribuir la carga de la máquina sobre la cadena de rodaje y, a su vez, sobre las zapatas que contactan el suelo. También guían la cadena, evitando que se desvíe lateralmente. Un desgaste irregular o excesivo en estos rodillos puede provocar problemas de alineación de la oruga, aumento de la fricción y un desgaste prematuro de otros componentes.
• Rodillos Superiores (o Rodillos Portadores): Ubicados en la parte superior del bastidor, su función principal es soportar el peso de la cadena de rodaje en su retorno, evitando que se cuelgue y roce con el bastidor. Mantienen la tensión y la alineación de la oruga, asegurando un movimiento fluido.

Los rodillos están diseñados para resistir el constante contacto y la fricción, por lo que suelen estar fabricados con acero de alta resistencia y tratados térmicamente para aumentar su dureza y durabilidad. Un buen mantenimiento, que incluye lubricación y monitoreo de su desgaste, es clave para prolongar la vida útil de todo el tren de rodaje.

Las Zapatas: La Huella de Poder en el Terreno

Si los rodillos son las guías, las zapatas son el punto de contacto directo con el suelo, la "suela" de la excavadora. Son los elementos que proporcionan la tracción necesaria para el movimiento y la estabilidad durante las operaciones de excavación y levantamiento. Cada zapata está atornillada a los eslabones de la cadena de rodaje y presenta un diseño específico que varía según el tipo de terreno y la aplicación:

• Zapatas de Garra Simple: Ideales para terrenos rocosos o muy abrasivos, donde se requiere máxima penetración y agarre. Su diseño robusto minimiza el daño y el desgaste en estas condiciones.
• Zapatas de Garra Doble o Triple: Son las más comunes y versátiles. Ofrecen un equilibrio excelente entre tracción en terrenos variados (tierra, grava) y una menor perturbación de la superficie. Las garras (o tacos) proporcionan el agarre necesario.
• Zapatas Lisas o de Calle: Diseñadas específicamente para operar en superficies pavimentadas como asfalto o concreto. Su superficie lisa minimiza el daño a la infraestructura, pero ofrecen poca tracción en terrenos blandos.

La elección de la zapata adecuada es fundamental. Una zapata demasiado ancha para un terreno duro aumentará el desgaste y la vibración, mientras que una demasiado estrecha en un terreno blando resultará en una tracción insuficiente y la excavadora podría hundirse. Las zapatas también están hechas de acero de alta resistencia, a menudo con tratamientos de endurecimiento superficial para soportar la abrasión y los impactos.

Diferencias Clave entre Rodillos y Zapatas

Para resumir y aclarar sus funciones distintivas, observemos la siguiente tabla comparativa:

Otros Componentes Esenciales del Tren de Rodaje

Además de los rodillos y las zapatas, el tren de rodaje integra otros elementos vitales que garantizan su funcionamiento óptimo:

Cadena de Rodaje: El Eje Conector

La cadena de rodaje es el componente que une los rodillos y las zapatas de la oruga. Formada por una serie de eslabones y pasadores, permite que la oruga se mueva de manera continua. Es sometida a un alto nivel de tensión y desgaste, por lo que su estado es crucial. Un eslabón roto o un pasador desgastado pueden inmovilizar la máquina.

Tensión de la Oruga: El Equilibrio Perfecto

La tensión de la oruga es un factor crítico. Un sistema hidráulico o mecánico permite ajustar la holgura de la cadena. Una tensión demasiado floja puede provocar que la oruga se salga, vibraciones excesivas y un desgaste prematuro de los componentes. Por otro lado, una tensión excesiva aumenta la fricción, el consumo de combustible y acelera el desgaste de los rodillos, la cadena y las zapatas. Mantener la tensión dentro de los rangos recomendados por el fabricante es una tarea de mantenimiento esencial.

Motores de Tracción: La Fuerza Impulsora

Los motores de tracción (generalmente motores hidráulicos) son los encargados de proporcionar la potencia necesaria para que las orugas o ruedas se muevan. Están conectados directamente a los piñones motrices que engranan con la cadena de rodaje, transfiriendo el movimiento y la fuerza.

Sistema de Frenado: Seguridad en Cada Parada

Fundamental para la seguridad, el sistema de frenado detiene la máquina y la mantiene en su lugar durante las operaciones. Puede ser de disco o hidráulico, y su eficiencia es vital para prevenir accidentes.

Suspensión: Confort y Durabilidad

Aunque no todas las excavadoras de orugas tienen una suspensión tan elaborada como las de ruedas, el tren de rodaje está diseñado para absorber impactos y vibraciones. Esto no solo mejora la comodidad del operador, sino que también reduce el desgaste de los componentes del tren de rodaje, prolongando su vida útil.

Sistema de Dirección: Control Preciso

El sistema de dirección permite al operador controlar la trayectoria de la excavadora, ya sea girando las orugas de manera diferencial o articulando el chasis en las excavadoras de ruedas. Es crucial para maniobras seguras y precisas.

Mantenimiento y Durabilidad: Claves para una Inversión Rentable

El tren de rodaje es uno de los componentes más costosos de una excavadora y, a menudo, el que sufre el mayor desgaste. Un programa de mantenimiento preventivo riguroso es indispensable para maximizar su vida útil y minimizar los tiempos de inactividad. Esto incluye:

• Inspecciones Regulares: Revisar visualmente rodillos, zapatas, cadena, piñones y tensores en busca de signos de desgaste, grietas, deformaciones o piezas faltantes.
• Limpieza: Mantener el tren de rodaje libre de barro, escombros y suciedad acumulada, especialmente en invierno, ya que pueden acelerar el desgaste.
• Lubricación: Seguir las recomendaciones del fabricante para la lubricación de los componentes móviles.
• Ajuste de la Tensión: Verificar y ajustar periódicamente la tensión de la oruga.
• Rotación de Componentes: En algunos casos, rotar los rodillos o las zapatas puede ayudar a igualar el desgaste.
• Reemplazo Oportuno: Reemplazar los componentes desgastados antes de que causen daños a otras partes del tren de rodaje. Un rodillo desgastado puede dañar la cadena, y una zapata rota puede desestabilizar la oruga.

La atención a estos detalles no solo prolonga la vida útil de la máquina, sino que también mejora la eficiencia del combustible y la seguridad operativa.

Preguntas Frecuentes sobre el Tren de Rodaje de una Excavadora

¿Cuál es la diferencia entre una excavadora con orugas y una con ruedas?

La principal diferencia radica en su movilidad y capacidad de tracción. Las excavadoras con orugas son ideales para terrenos accidentados e irregulares, ofreciendo mayor tracción y estabilidad. Las de ruedas son más ágiles y rápidas en superficies lisas como el asfalto, adecuadas para trabajos urbanos que requieren traslados frecuentes.

¿Cuál es la vida útil de las orugas de una excavadora?

La vida útil es variable y depende del tipo de terreno, el mantenimiento y la carga de trabajo. Generalmente, se recomienda inspeccionar y considerar el reemplazo entre 2,000 y 4,000 horas de trabajo, o cuando se observen signos de desgaste excesivo, deformación o daños severos. El mantenimiento preventivo puede prolongar significativamente esta vida útil.

¿Cuál es la importancia de mantener una tensión adecuada en las orugas de una excavadora?

Es fundamental para un funcionamiento suave y eficiente. Una tensión insuficiente puede causar que la oruga se salga, vibraciones y un desgaste prematuro. Una tensión excesiva genera mayor fricción, aumenta el consumo de combustible y acelera el desgaste de la cadena y los rodillos. El ajuste correcto reduce la fricción, el consumo y el desgaste.

¿Cómo se realiza el mantenimiento del tren de rodaje de una excavadora?

Incluye inspecciones visuales regulares de rodillos, zapatas, cadena y piñones. Es crucial lubricar los componentes, mantener el área limpia de escombros, y ajustar la tensión de la oruga periódicamente. Las piezas desgastadas o dañadas deben reemplazarse a tiempo para evitar daños mayores a todo el sistema.

¿Qué se debe tener en cuenta al elegir la excavadora adecuada para un proyecto?

Considere el tipo de terreno (duro, blando, rocoso), el tamaño y la capacidad de carga requerida, la necesidad de movilidad rápida entre sitios, y las características específicas de las tareas a realizar. Consultar con un experto en maquinaria de construcción puede proporcionar una orientación valiosa para asegurar la elección más adecuada y eficiente.
