Cimentaciones para Torres de Transmisión: El Ancla Invisible

Las torres de transmisión eléctrica son pilares fundamentales de nuestra infraestructura energética, llevando la electricidad desde las centrales generadoras hasta cada hogar y empresa. Sin embargo, su imponente altura y la exposición a fuerzas naturales extremas hacen que su estabilidad dependa críticamente de un elemento invisible pero vital: sus cimentaciones. Estas estructuras subterráneas son las encargadas de anclar las torres firmemente al terreno, resistiendo no solo el peso propio de la torre y los cables, sino también las poderosas fuerzas del viento, las vibraciones y, en zonas sísmicas, los movimientos del terreno. Un diseño de cimentación adecuado es, por tanto, la primera línea de defensa para garantizar la seguridad operativa y la continuidad del suministro eléctrico.

El desafío en el diseño de estas cimentaciones radica en la variabilidad de las condiciones del suelo, la magnitud de las cargas que deben soportar y la necesidad de durabilidad a largo plazo. Un ejemplo claro de esta complejidad se observa en proyectos de gran envergadura como la Línea de Transmisión Cumbaratza – Los Encuentros de 230 kV, donde la aplicación de diseños específicos, como el tipo AR-750, debe adaptarse a una diversidad de suelos que incluyen limos de baja plasticidad (ML), limos de alta plasticidad (MH) y arenas limosas (SM). La correcta interpretación de las propiedades de estos suelos es lo que permite a los ingenieros asegurar la resiliencia de la infraestructura eléctrica.

La Columna Vertebral Invisible: Entendiendo las Cimentaciones de Torres de Transmisión

Una torre de transmisión eléctrica no es solo una estructura metálica; es un sistema complejo donde cada componente tiene una función vital. Las cimentaciones son su anclaje al planeta, la parte que interactúa directamente con el suelo para transferir todas las cargas que la torre experimenta. Estas cargas pueden ser de varios tipos:

• Cargas Verticales: El peso propio de la torre, los conductores, aisladores y cualquier equipo adicional.
• Cargas Horizontales: Principalmente la fuerza del viento sobre la torre y los cables, pero también pueden incluir fuerzas sísmicas.
• Momentos de Vuelco: Generados por las cargas horizontales, que intentan volcar la torre.
• Cargas de Levantamiento: En algunas condiciones de viento o rotura de cables, una pata de la torre puede experimentar una fuerza que intenta levantarla del suelo.

La selección del tipo de cimentación es un proceso meticuloso que considera la magnitud de estas cargas, las características geotécnicas del suelo en cada punto de apoyo de la torre y factores económicos. No existe una solución única para todas las situaciones; lo que funciona en un tipo de suelo puede ser completamente inadecuado en otro.

Tipos de Cimentaciones Comúnmente Utilizadas

Para torres de transmisión, se emplean principalmente dos grandes categorías de cimentaciones, con variaciones dentro de cada una:

Cimentaciones Superficiales

Estas cimentaciones transmiten las cargas a una profundidad relativamente baja, distribuyéndolas sobre un área grande de suelo con buena capacidad portante. Son las más comunes cuando el suelo superficial es competente y las cargas no son excesivamente elevadas.

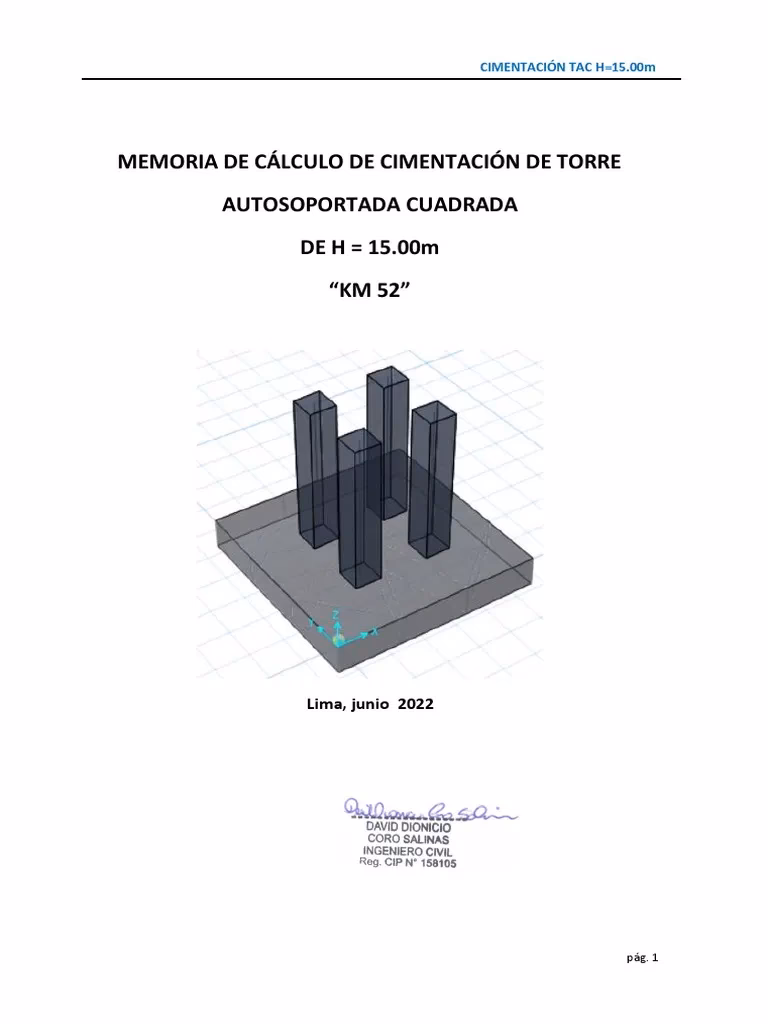

• Zapatas Aisladas (Pad and Pedestal): Son las más frecuentes. Consisten en una losa de hormigón (zapata) sobre la cual se eleva un pedestal que conecta directamente con la pata de la torre. La forma y tamaño de la zapata se diseñan para distribuir la carga y resistir el levantamiento. Pueden ser cuadradas, rectangulares o incluso de forma especial para optimizar el uso del terreno. Son ideales para suelos cohesivos y granulares con buena resistencia.
• Zapatas Tipo Losa o Combinadas: Menos comunes para torres individuales, pero pueden usarse en subestaciones o en torres con bases muy amplias donde varias patas se apoyan sobre una única losa de cimentación.

El diseño de estas zapatas debe asegurar que la presión sobre el suelo no exceda su capacidad portante admisible y que los asentamientos sean mínimos y uniformes.

Cimentaciones Profundas

Cuando el suelo superficial es débil, compresible o no ofrece suficiente resistencia al levantamiento, se recurre a cimentaciones que transmiten las cargas a estratos de suelo más profundos y competentes o a la roca subyacente.

• Pilotes: Son elementos esbeltos y largos de hormigón (prefabricados o vaciados in situ) o acero que se hincan o perforan en el terreno. Transmiten las cargas por fricción lateral con el suelo circundante y/o por apoyo en la punta sobre un estrato resistente. Se utilizan en suelos blandos, arcillas expansivas o cuando se requiere resistir grandes cargas de levantamiento. Para torres, es común usar grupos de pilotes bajo cada pata o una combinación de pilotes y una pequeña zapata.
• Cajones de Cimentación (Caissons): Similares a pilotes de gran diámetro, generalmente construidos in situ mediante perforación. Ofrecen gran capacidad de carga y resistencia al levantamiento y al vuelco, siendo adecuados para suelos muy blandos o cuando se necesita una gran rigidez.
• Anclajes de Roca o Suelo: Consisten en barras de acero o tendones preesforzados que se instalan en perforaciones y se inyectan con lechada para anclarse a un estrato de roca o suelo denso. Son particularmente efectivos para resistir fuerzas de levantamiento muy elevadas, comunes en terrenos montañosos o en torres con patas sometidas a tracción.

El tipo de cimentación AR-750, mencionado en el contexto del proyecto, se refiere a un diseño específico de torre que, por su configuración de cargas, requerirá una cimentación robusta, posiblemente del tipo zapata aislada con pedestal o incluso anclajes, dependiendo del suelo.

El Suelo Habla: Interpretando los Tipos ML, MH y SM

El suelo es, sin duda, el protagonista silencioso en el diseño de cimentaciones. Sus propiedades físicas y mecánicas son el factor más influyente en la elección y el dimensionamiento de la cimentación. El proyecto L/T Cumbaratza – Los Encuentros 230 kV menciona específicamente suelos tipo ML, MH y SM, que corresponden a la Clasificación Unificada de Suelos (USCS, por sus siglas en inglés). Comprender sus características es fundamental:

Suelos Tipo ML (Limos de Baja Plasticidad)

Los suelos ML son limos inorgánicos de baja compresibilidad. Se caracterizan por tener un tamaño de partícula fino, pero carecen de la cohesión y plasticidad de las arcillas. Cuando están secos, pueden tener cierta resistencia, pero pierden gran parte de su capacidad portante al saturarse con agua. Son susceptibles a la erosión y a la licuefacción bajo ciertas condiciones sísmicas.

• Desafíos: Baja resistencia al corte cuando están húmedos, susceptibilidad a cambios volumétricos con la humedad, dificulta la compactación.
• Consideraciones para Cimentaciones: Requieren zapatas de mayor tamaño para distribuir la carga y reducir la presión sobre el suelo. Puede ser necesario mejorar el suelo o utilizar cimentaciones profundas si la capa de ML es muy espesa o muy blanda. Es crucial el control de la humedad y el drenaje.

Suelos Tipo MH (Limos de Alta Plasticidad)

Los suelos MH son limos inorgánicos de alta compresibilidad y alta plasticidad. Contienen una mayor proporción de partículas finas y pueden exhibir un comportamiento más cercano al de las arcillas, con una gran capacidad de retención de agua y cambios significativos de volumen (expansión/contracción) con las variaciones de humedad.

• Desafíos: Muy alta compresibilidad, baja resistencia al corte, alta susceptibilidad a la expansión y contracción, baja permeabilidad.
• Consideraciones para Cimentaciones: Son suelos problemáticos. Generalmente requieren cimentaciones profundas (pilotes o cajones) que atraviesen la capa de MH hasta un estrato más competente. Si se usan zapatas superficiales, deben ser muy grandes y se requiere un control riguroso de la humedad, o incluso la estabilización del suelo. Los asentamientos pueden ser significativos y a largo plazo.

Suelos Tipo SM (Arenas Limosas)

Los suelos SM son arenas con una cantidad significativa de finos (limo). La presencia de limo reduce la permeabilidad de la arena y puede afectar su capacidad de drenaje y compactación. Su comportamiento depende de la proporción de arena y limo: si predomina la arena, se comportarán más como una arena; si el limo es abundante, pueden presentar características limosas.

• Desafíos: Si el contenido de limo es alto, pueden comportarse de manera similar a los limos (ML) en términos de resistencia al corte cuando están saturados. Susceptibilidad a la licuefacción si son arenas sueltas saturadas.
• Consideraciones para Cimentaciones: Generalmente, las arenas limosas compactas pueden soportar zapatas superficiales con buen rendimiento. Sin embargo, si son sueltas o el contenido de limo es muy alto, pueden requerir compactación del sitio o cimentaciones más profundas. Es importante evaluar su densidad relativa y su comportamiento bajo saturación.

La correcta caracterización de estos suelos mediante estudios geotécnicos detallados (que incluyen perforaciones, ensayos de laboratorio y pruebas de campo) es ineludible. Estos estudios proporcionan la información necesaria sobre la estratigrafía, la resistencia al corte, la compresibilidad y la presencia de agua subterránea, datos que son la base para un diseño seguro y económico.

El Proceso de Diseño: De la Teoría a la Estructura

El diseño de cimentaciones para torres de transmisión es un proceso iterativo y complejo que integra conocimientos de geotecnia, ingeniería estructural y criterios de diseño específicos de líneas de transmisión. Se puede resumir en las siguientes etapas:

1. Recopilación de Información y Estudios Preliminares:
   • Datos de la Torre: Tipo de torre (ej. AR-750), geometría, peso, altura, configuración de cables.
   • Cargas de Diseño: Determinación de las cargas máximas verticales, horizontales y momentos de vuelco bajo diferentes escenarios (viento extremo, rotura de cables, hielo, sismo). Estos valores son críticos y se obtienen de normativas específicas de líneas de transmisión.
   • Estudios Geotécnicos: Realización de perforaciones, toma de muestras y ensayos de laboratorio (clasificación, contenido de humedad, límites de Atterberg, ensayos de consolidación, corte directo, triaxial) y ensayos de campo (SPT, CPT, ensayos de placa). Estos datos son la base para entender el suelo.
   • Topografía y Nivel Freático: Información sobre la pendiente del terreno y la profundidad del nivel freático, que influyen significativamente en el diseño.
2. Selección Preliminar del Tipo de Cimentación:

   Basado en las cargas esperadas y las propiedades generales del suelo (según el estudio geotécnico), se elige un tipo o varios tipos de cimentación candidatos (zapatas, pilotes, etc.). Para suelos ML, MH, SM, las zapatas son una opción si el ML/SM es competente, pero los MH casi siempre demandarán soluciones profundas.



3. Dimensionamiento y Análisis Detallado:
   • Verificación de Capacidad Portante: Asegurar que el suelo puede soportar la presión ejercida por la cimentación sin fallar por corte. Se calcula la capacidad portante última y se aplica un factor de seguridad.
   • Control de Asentamientos: Predecir y limitar los asentamientos totales y diferenciales para evitar daños a la torre o a los conductores. Esto es especialmente crítico en suelos MH.
   • Resistencia al Levantamiento y al Vuelco: Calcular la resistencia de la cimentación a ser arrancada del suelo o a volcarse por las cargas extremas de viento o por la rotura de cables. Se utilizan métodos que consideran el peso de la cimentación, el suelo sobre ella y la resistencia al corte del suelo.
   • Diseño Estructural: Dimensionamiento de los elementos de hormigón armado (zapatas, pedestales, pilotes) para resistir las fuerzas internas (momentos, cortantes) y asegurar su integridad estructural.
4. Modelado y Optimización:

   Se utilizan software especializados para modelar el comportamiento suelo-estructura y optimizar el diseño, buscando la solución más segura y económica. La optimización puede implicar ajustar las dimensiones, la profundidad o el tipo de cimentación.

5. Elaboración de Planos y Especificaciones:

   Preparación de la documentación técnica necesaria para la construcción, incluyendo planos detallados, especificaciones de materiales y procedimientos constructivos. Es en esta fase donde el diseño AR-750 se traduce en detalles constructivos para cada tipo de suelo encontrado en el proyecto Cumbaratza – Los Encuentros.

Desafíos Específicos y Soluciones Innovadoras

La construcción de líneas de transmisión a menudo se realiza en terrenos remotos y difíciles, lo que añade capas de complejidad al diseño y la construcción de cimentaciones.

• Terrenos de Difícil Acceso y Pendientes Pronunciadas: Limitan el uso de equipos pesados y requieren soluciones constructivas adaptadas, a menudo con mayor intervención manual. Las cimentaciones pueden necesitar ser escalonadas para adaptarse a la pendiente.
• Nivel Freático Elevado y Terrenos Blandos: La presencia de agua reduce la capacidad portante del suelo y complica la excavación. Pueden requerir deshidratación del sitio, uso de aditivos para el hormigón o cimentaciones profundas.
• Zonas Sísmicas: En regiones con alta actividad sísmica, el diseño debe considerar las fuerzas dinámicas y la posibilidad de licuefacción del suelo. Esto puede implicar el uso de cimentaciones más robustas o técnicas de mejora del suelo.
• Impacto Ambiental: El diseño debe minimizar la huella ecológica, especialmente en áreas sensibles. Esto puede influir en la elección del tipo de cimentación para reducir la perturbación del terreno.

La ingeniería moderna busca soluciones innovadoras, como el uso de geosintéticos para mejorar el suelo, sistemas de monitoreo en tiempo real de las cimentaciones o el empleo de nuevos materiales con mayor resistencia y durabilidad. La integración de la metodología BIM (Building Information Modeling) también está ganando terreno para una planificación y ejecución más eficientes de estos proyectos.

Preguntas Frecuentes sobre Cimentaciones de Torres de Transmisión

¿Por qué no todas las torres de transmisión usan el mismo tipo de cimentación?

La elección del tipo de cimentación depende de múltiples factores que varían en cada ubicación específica de la torre. Los más importantes son las características del suelo (tipo, resistencia, presencia de agua), la magnitud y dirección de las cargas que la torre debe soportar (peso, viento, sismo), la topografía del terreno, el nivel freático y, por supuesto, consideraciones económicas y logísticas. Un suelo rocoso permitirá una cimentación superficial simple, mientras que un suelo blando y saturado requerirá pilotes o cajones. Cada torre se diseña a medida para su emplazamiento.

¿Qué sucede si una cimentación de torre de transmisión falla?

Una falla en la cimentación de una torre de transmisión puede tener consecuencias catastróficas. Puede resultar en el colapso de la torre, lo que interrumpe el suministro eléctrico a gran escala, causando pérdidas económicas significativas y poniendo en riesgo la estabilidad estructural de la red. Además, el colapso de una torre es un peligro para la vida humana y puede causar daños ambientales. Por ello, los diseños incluyen altos factores de seguridad y se realizan inspecciones periódicas para detectar cualquier signo de deterioro.

¿Qué es un estudio geotécnico y por qué es tan importante?

Un estudio geotécnico es una investigación exhaustiva del subsuelo en el sitio donde se construirá una estructura. Implica la perforación de pozos, la toma de muestras de suelo y roca, y la realización de ensayos de laboratorio y de campo para determinar sus propiedades físicas y mecánicas (resistencia, compresibilidad, plasticidad, permeabilidad, etc.). Es crucial porque proporciona la información esencial sobre el terreno que permitirá al ingeniero diseñar una cimentación segura, eficiente y económica. Sin un estudio geotécnico adecuado, el diseño sería una suposición, lo que podría llevar a fallas o a un sobredimensionamiento innecesario y costoso.

¿Cómo se consideran los vientos extremos en el diseño de cimentaciones?

Los vientos extremos son una de las principales cargas que las cimentaciones de torres deben soportar, generando enormes fuerzas horizontales y momentos de vuelco. Para su consideración, se utilizan mapas de velocidades de viento máximas esperadas para la región, con periodos de retorno de 50 a 100 años o más. Estas velocidades se transforman en presiones y fuerzas sobre la torre y los cables, y se aplican en el análisis estructural para determinar las cargas de diseño en la base de la torre. El diseño de la cimentación debe garantizar que pueda resistir estas fuerzas sin levantamiento, deslizamiento o vuelco, utilizando factores de seguridad apropiados.

¿Es diferente el diseño para una línea de 230 kV que para otras tensiones?

Sí, aunque los principios de diseño de cimentaciones son los mismos, la magnitud de las cargas en una línea de 230 kV (como la Cumbaratza – Los Encuentros) suele ser significativamente mayor que en líneas de menor tensión. Las torres para 230 kV son generalmente más altas, los cables son más pesados y las fuerzas de viento sobre ellos son mayores debido a su mayor exposición y longitud de vano. Esto se traduce en cimentaciones más grandes, más profundas o más robustas para acomodar estas mayores cargas. La tensión de la línea influye directamente en el tamaño y el tipo de torre, y por ende, en la cimentación requerida.

En conclusión, el diseño de cimentaciones para torres de transmisión eléctrica es una disciplina de la ingeniería civil que combina la ciencia de los suelos con el análisis estructural para asegurar la estabilidad de infraestructuras críticas. La elección del tipo de cimentación, ya sea superficial o profunda, está intrínsecamente ligada a las características del terreno, como los suelos tipo ML, MH y SM, y a las demandas de carga específicas de cada torre, como el modelo AR-750. La inversión en estudios geotécnicos exhaustivos y un diseño riguroso es fundamental para la fiabilidad a largo plazo de la red eléctrica, garantizando que la energía fluya de manera ininterrumpida a través de vastos paisajes y condiciones geológicas diversas.
