Vigas de Amarre: Pilares de la Estabilidad Estructural

En el fascinante mundo de la ingeniería civil y la construcción, la estabilidad de cualquier edificación comienza desde sus cimientos. Una base sólida no es solo una cuestión de resistencia, sino también de interconexión y distribución de cargas. Dentro de este complejo entramado subterráneo, las vigas de amarre, también conocidas como vigas riostras o de atado, emergen como elementos fundamentales. Aunque a menudo invisibles una vez terminada la obra, su función es vital para la integridad estructural de cualquier proyecto, desde pequeñas viviendas hasta grandes complejos edificatorios. Estas vigas actúan como un cordón umbilical que une los puntos de apoyo de la estructura, distribuyendo esfuerzos y contrarrestando movimientos que podrían comprometer la estabilidad a largo plazo.

¿Qué son las Vigas de Amarre y por qué son tan Importantes?

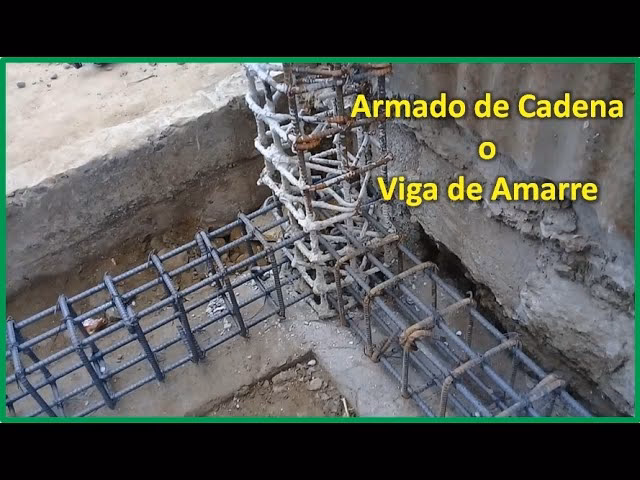

Las vigas de amarre son elementos estructurales horizontales, generalmente de hormigón armado, diseñadas para conectar zapatas aisladas o cabezales de pilotes entre sí. Su propósito principal es resistir fuerzas de tracción y compresión, evitando desplazamientos relativos entre los distintos puntos de apoyo de la cimentación. Son la clave para que las zapatas, que de otra forma actuarían de manera independiente, funcionen como un sistema coaccionado, distribuyendo las cargas de manera más uniforme y mitigando los efectos de asentamientos diferenciales o fuerzas sísmicas. En esencia, transforman un conjunto de elementos individuales en una red integrada y resistente.

La importancia de estas vigas radica en varios aspectos críticos:

• Reducción de Asentamientos Diferenciales: Al unir las zapatas, las vigas de amarre obligan a todo el sistema a comportarse de manera más uniforme. Si una zapata tiende a asentarse más que otra, la viga de amarre redistribuye parte de la carga, minimizando la diferencia y previniendo fisuras o daños en la superestructura.
• Resistencia a Fuerzas Horizontales: En zonas con actividad sísmica o suelos expansivos, las fuerzas horizontales pueden ser significativas. Las vigas de amarre aportan rigidez lateral a la cimentación, actuando como diafragmas rígidos que transfieren estas fuerzas entre los elementos de apoyo y hacia el terreno de manera segura.
• Estabilidad General: Contribuyen a la estabilidad global de la estructura, previniendo el volteo de las zapatas o el movimiento lateral de los elementos de cimentación debido a cargas excéntricas o empujes del terreno.
• Compatibilidad de Deformaciones: Aseguran que las deformaciones de la cimentación sean compatibles entre sí, evitando concentraciones de esfuerzo en puntos específicos de la estructura superior.

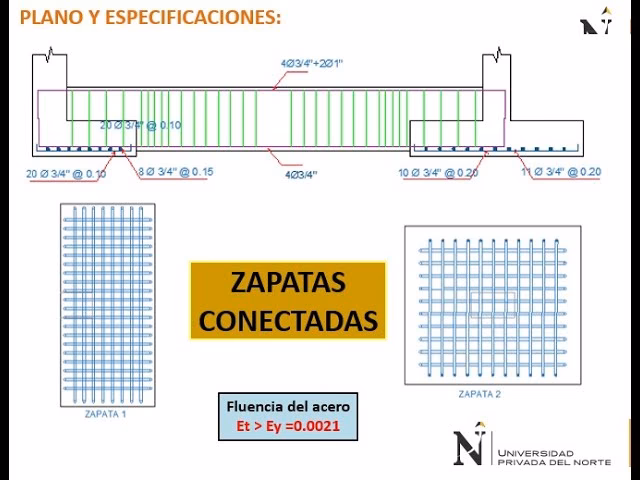

Cuando las zapatas aisladas están unidas por estas vigas, se les denomina zapatas arriostradas. Esta configuración es muy común en edificaciones de varios pisos, donde la continuidad y la rigidez de la cimentación son esenciales.

Tipos de Cimentaciones Profundas y su Relación con las Vigas de Amarre

Si bien las vigas de amarre suelen asociarse más directamente con las zapatas aisladas (que son cimentaciones superficiales), es fundamental entender el contexto más amplio de las cimentaciones. En algunos casos, sobre todo en terrenos con baja capacidad portante en superficie, se recurre a cimentaciones profundas. Aquí, las vigas de amarre no conectan zapatas, sino que pueden formar parte de un sistema de cimentación que interactúa con elementos como pilotes o pantallas.

1. Pilotes: La Opción para Cimentaciones Profundas

Los pilotes son elementos esbeltos y alargados que se introducen en el suelo para transmitir las cargas de la estructura a estratos más profundos y resistentes del terreno, o para desarrollar su capacidad de soporte por fricción a lo largo de su fuste. Se utilizan cuando el suelo superficial no tiene la capacidad portante suficiente o cuando las cargas de la estructura son muy elevadas. Pueden trabajar individualmente o en grupos, a menudo combinados con cabezales de pilotes (dados).

Pilotes Preexcavados

La construcción de pilotes preexcavados implica realizar una perforación previa en el terreno. Esta excavación se estabiliza con un lodo bentonítico o un material similar que evita el colapso de las paredes. Una vez alcanzada la profundidad deseada, se introduce la armadura de acero y se procede al relleno con concreto, preferiblemente autocompactante, para asegurar una buena calidad y homogeneidad. Las dimensiones de estos pilotes son considerables, con diámetros que oscilan entre 0.60 m y 1.20 m y profundidades que pueden ir desde 12.00 m hasta 60.00 m. Un tipo particular de pilote preexcavado es el pilote de tornillo, donde una hélice penetra y extrae el suelo mientras un núcleo tubular inyecta el concreto, optimizando el proceso.

Pilotes Hincados

A diferencia de los preexcavados, los pilotes hincados son elementos prefabricados, comúnmente de sección rectangular, que pueden ser pretensados o postensados para aumentar su resistencia. Su instalación se realiza mediante golpes repetidos con un martillo hidráulico o vibrador, que los introduce directamente en el terreno sin necesidad de excavación previa. Esta técnica de hincado produce una densificación del suelo circundante, lo que a menudo mejora la capacidad portante del terreno. Dependiendo de la profundidad requerida, varios segmentos de pilote pueden unirse mediante juntas metálicas para garantizar la continuidad del elemento final.

Micropilotes

Los micropilotes son una solución versátil y de creciente popularidad. Son elementos de sección circular y pequeño diámetro, generalmente hasta 35 cm, pero con una alta capacidad portante a compresión, similar a la de un pilote regular. Se construyen perforando el terreno, introduciendo un refuerzo (usualmente tubería de acero de alta resistencia, perfiles o barras) e inyectando lechada de cemento o mortero a presión. Su principal ventaja radica en su aplicabilidad en espacios reducidos, en sitios con restricciones de altura, cuando no es viable usar maquinaria pesada, o en situaciones donde es crucial minimizar los efectos vibratorios sobre estructuras existentes. Son ideales para recalces de cimentaciones existentes o para cimentaciones en áreas urbanas densas.

2. Dados (Cabezales de Pilotes)

Para que los pilotes puedan cumplir su función de manera efectiva y transmitir las cargas de las columnas de la superestructura, se construyen los dados, también conocidos como cabezales de pilotes. Estos son elementos de cimentación de gran rigidez, diseñados para agrupar y conectar la parte superior de varios pilotes con la columna que apoya sobre ellos. Su función es distribuir de manera uniforme las cargas de la columna entre los pilotes que conforman el grupo. Para lograr esta gran rigidez y capacidad de distribución, los dados poseen un espesor y un contenido de acero de refuerzo considerables, asegurando que la carga se transfiera eficientemente y sin deformaciones excesivas a los pilotes.

3. Pantallas (Muros Pantalla)

Las pantallas, o muros pantalla, son estructuras de contención verticales que se construyen en el terreno para facilitar y asegurar los procesos de excavación, especialmente en sótanos profundos o áreas con niveles freáticos altos. Además de su función de contención, juegan un papel crucial en el manejo del agua subterránea durante la construcción. Su diseño y uso dependen directamente de un estudio geotécnico exhaustivo, que determina los parámetros del suelo y las presiones a las que estarán sometidas. Aunque no son elementos de cimentación directa en el sentido de soportar la estructura principal, pueden ser parte integral de la infraestructura subterránea y, en algunos casos, servir como parte de la cimentación definitiva.

Relación y Diferenciación entre Elementos de Cimentación

Es fundamental diferenciar las vigas de amarre de otros elementos de cimentación, aunque todos busquen la estabilidad estructural. Las vigas de amarre se utilizan principalmente para conectar zapatas aisladas, que son cimentaciones superficiales que transmiten la carga de un pilar o muro al terreno a través de una base ampliada. Su rol es asegurar la interacción entre estas zapatas.

Por otro lado, los dados o cabezales de pilotes, son los elementos que unen los pilotes entre sí y con la columna, formando parte de una cimentación profunda. Mientras que las vigas de amarre interconectan elementos de cimentación superficial, los dados interconectan elementos de cimentación profunda. Ambos cumplen una función de arriostramiento y distribución de cargas, pero en diferentes tipos de sistemas de cimentación.

Las pantallas, por su parte, son muros de contención. Aunque pueden formar parte de la infraestructura de un edificio y su diseño influye en la cimentación, su función primordial no es la de transmitir las cargas verticales de la estructura al terreno, sino la de contener el suelo y el agua durante y después de la excavación.

Consideraciones de Diseño y Construcción de Vigas de Amarre

El diseño de las vigas de amarre requiere un análisis cuidadoso de las cargas que deben soportar, las características del suelo y los requisitos sísmicos de la zona. Se deben dimensionar para resistir las fuerzas de tracción y compresión generadas por los asentamientos diferenciales o las fuerzas horizontales. El acero de refuerzo es un componente crítico, ya que es el encargado de absorber las fuerzas de tracción. La continuidad del refuerzo a través de las conexiones con las zapatas es vital para asegurar la transferencia efectiva de los esfuerzos.

Durante la construcción, es esencial asegurar la correcta preparación del terreno de apoyo, el encofrado preciso, la colocación adecuada del acero de refuerzo según los planos de diseño y un vibrado eficiente del concreto para evitar vacíos y asegurar una buena compactación. Un control de calidad riguroso en cada etapa garantiza el rendimiento esperado de estas estructuras.

Tabla Comparativa: Pilotes

Para una mejor comprensión de los diferentes tipos de pilotes, se presenta la siguiente tabla comparativa basada en la información proporcionada:

Preguntas Frecuentes (FAQ) sobre Vigas de Amarre y Cimentaciones

¿Cuál es la función principal de una viga de amarre?

La función principal de una viga de amarre es unir zapatas aisladas o cabezales de pilotes, proporcionando rigidez al sistema de cimentación y ayudando a distribuir las cargas de manera uniforme. Esto minimiza los asentamientos diferenciales y mejora la resistencia de la estructura frente a fuerzas horizontales, como las sísmicas.

¿De qué material están hechas las vigas de amarre?

Las vigas de amarre se construyen predominantemente de hormigón armado, lo que les permite resistir tanto fuerzas de compresión (por el hormigón) como de tracción (por el acero de refuerzo). También pueden utilizarse otros elementos que soporten tracciones, pero el hormigón armado es el material más común y eficiente para esta aplicación.

¿Son las vigas de amarre lo mismo que los dados de cimentación?

No, no son lo mismo. Las vigas de amarre unen zapatas aisladas o cabezales de pilotes entre sí horizontalmente. Los dados de cimentación (o cabezales de pilotes) son elementos rígidos que agrupan la parte superior de varios pilotes y transmiten las cargas de una columna a ese grupo de pilotes. Ambos son elementos de cimentación, pero con funciones y ubicaciones ligeramente diferentes dentro del sistema.

¿Cuándo se utilizan las vigas de amarre?

Se utilizan principalmente en cimentaciones con zapatas aisladas, especialmente cuando existe riesgo de asentamientos diferenciales, cuando el suelo tiene variaciones en su capacidad portante, o en zonas sísmicas donde es crucial arriostrar la cimentación para que actúe como un conjunto monolítico y resista las fuerzas horizontales.

¿Cómo se relacionan las vigas de amarre con los pilotes?

Las vigas de amarre no conectan directamente los pilotes entre sí (esa es la función de los dados). Sin embargo, pueden conectar los dados de cimentación (cabezales de pilotes) si estos a su vez están actuando como elementos aislados que necesitan ser arriostrados. En esencia, ambos son componentes de sistemas de cimentación, pero las vigas de amarre se centran en la interconexión horizontal de los puntos de apoyo.

Conclusión

Las vigas de amarre son mucho más que simples elementos de conexión en la cimentación de una estructura; son garantes de su estabilidad y durabilidad. Al integrar las zapatas aisladas o los cabezales de pilotes en un sistema cohesionado, estas vigas aseguran que la cimentación actúe como una unidad frente a las complejas fuerzas que actúan sobre ella, desde las cargas verticales de la edificación hasta los movimientos del terreno. Comprender su función y su relación con otros componentes de la cimentación, como los pilotes, los dados y las pantallas, es crucial para diseñar y construir edificaciones seguras y resilientes. En el vasto campo de la ingeniería, cada detalle cuenta, y las vigas de amarre son un claro ejemplo de cómo un elemento aparentemente secundario juega un papel protagónico en la solidez de nuestras construcciones.
