Zapatas: Cálculo de Concreto y Dimensionamiento

La base de cualquier edificación sólida y segura reside en sus cimientos. Entre las diversas opciones, las zapatas de hormigón son elementos fundamentales que garantizan la distribución adecuada de las cargas sobre el terreno. Sin embargo, para que cumplan su función vital, es imprescindible realizar cálculos precisos tanto de su volumen de concreto como de sus dimensiones. Un error en esta etapa puede comprometer la estabilidad y durabilidad de toda la estructura. En este artículo, desglosaremos los aspectos clave para entender y ejecutar correctamente el cálculo de concreto y el dimensionamiento de zapatas, proporcionando una guía práctica y detallada.

Comprender cómo se comportan las cargas y cómo interactúan con el suelo es el primer paso para asegurar la integridad de tu proyecto. Ya sea que estés planificando una pequeña ampliación o una construcción de mayor envergadura, la precisión en estas fases iniciales te ahorrará tiempo, dinero y futuros dolores de cabeza.

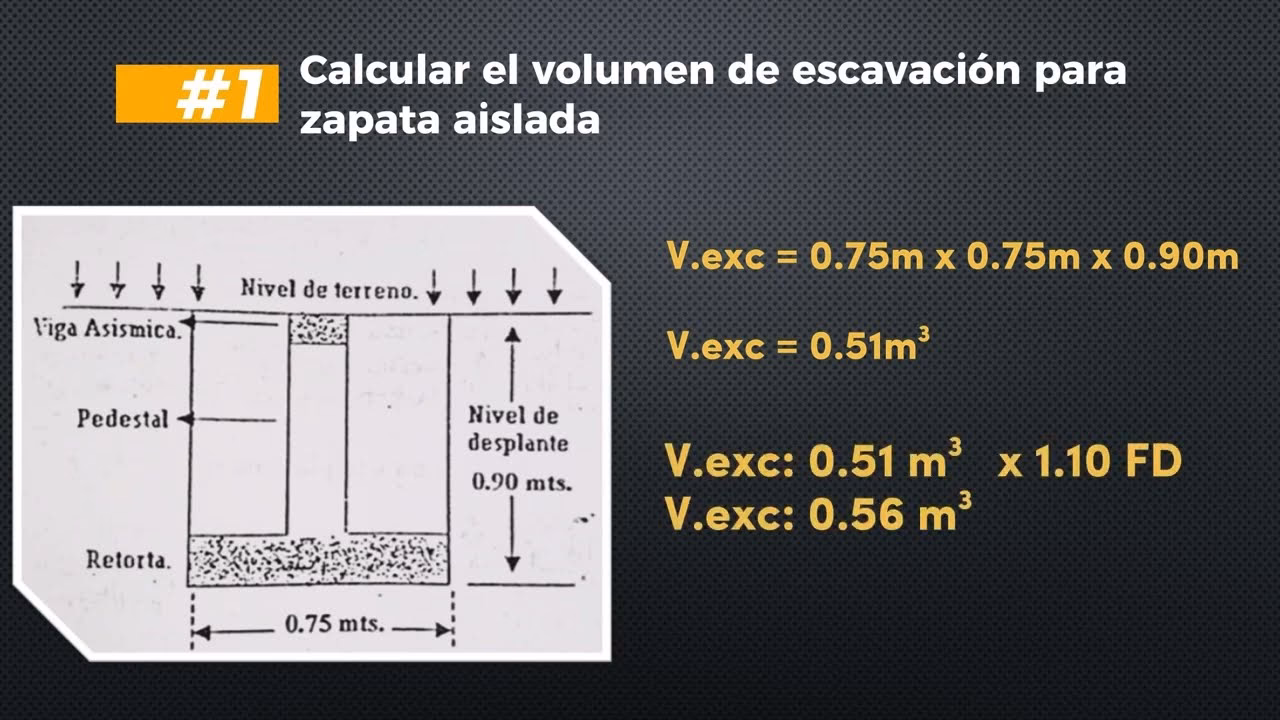

Cálculo del Volumen de Concreto para Zapatas Rectangulares

El cálculo del volumen de concreto necesario para una zapata es un paso fundamental para estimar los materiales y el presupuesto de tu obra. Para una zapata rectangular o continua, la fórmula es sorprendentemente sencilla, pero su aplicación requiere atención a las unidades y a la precisión de las mediciones.

La fórmula básica es:

Volumen (Vol) = Base (B) x Altura (H) x Largo (L)

Donde:

• Base (B): Es la dimensión de la zapata en una dirección horizontal (ancho).
• Altura (H): Es el canto o la profundidad de la zapata.
• Largo (L): Es la dimensión de la zapata en la otra dirección horizontal (longitud).

Todas las dimensiones deben estar en la misma unidad, preferiblemente metros (m), para obtener el volumen en metros cúbicos (m³).

Ejemplo Práctico: Estimación de Sacos de Cemento

Una vez que tienes el volumen de concreto en metros cúbicos, surge la pregunta: ¿cuántos sacos de cemento necesito para esta zapata? La cantidad de cemento por metro cúbico de concreto puede variar significativamente según el diseño de la mezcla, la resistencia requerida y el tipo de cemento. Sin embargo, una estimación común para concreto estructural, como el utilizado en zapatas, es de aproximadamente 7 a 9 sacos de cemento de 50 kg por metro cúbico.

Tomemos el ejemplo proporcionado:

Si el volumen de concreto calculado es de 4.4 m³ y se estima una necesidad de 8 sacos de cemento por m³:

Cantidad de Sacos de Cemento (C/N) = Volumen de Concreto x Sacos de Cemento por m³

C/N = 4.4 m³ x 8 sacos/m³ = 35.2 sacos

Dado que no se pueden comprar fracciones de saco, se redondea al número entero superior para asegurar que haya suficiente material:

C/N ≈ 36 sacos de cemento

Es crucial recordar que esta es una estimación. Para proyectos con requisitos de resistencia específicos o para optimizar costos, siempre es recomendable consultar a un ingeniero civil o a un proveedor de concreto para obtener un diseño de mezcla preciso.

Tabla de Proporciones Típicas de Concreto (Referencial)

Para tener una idea más clara, aquí se presenta una tabla con proporciones típicas de materiales para 1 m³ de concreto, aunque reiteramos que estas pueden variar y deben ser confirmadas por un profesional.

Nota: Estas proporciones son solo referenciales. La cantidad de agua debe ajustarse para lograr la trabajabilidad deseada sin comprometer la resistencia.

Dimensionamiento de Zapatas: Un Enfoque Detallado

El dimensionamiento de una zapata va más allá de un simple cálculo de volumen. Implica determinar las dimensiones óptimas (base, altura) para que la zapata pueda distribuir de manera segura las cargas de un pilar o muro sobre el terreno. Este proceso es complejo y requiere considerar múltiples factores, incluyendo las características del suelo y las cargas que soportará la estructura.

Las zapatas son las cimentaciones superficiales más sencillas, diseñadas para transferir la carga de un pilar o muro a un estrato de terreno firme a poca profundidad. Su correcto dimensionamiento es crucial para evitar asentamientos excesivos o fallas por punzonamiento o cortante.

La Importancia del Estudio Geotécnico

Antes de cualquier cálculo de dimensionamiento, es absolutamente necesario disponer de un informe geotécnico. Este estudio proporciona información vital sobre las características del terreno, como la tensión admisible, la profundidad del estrato firme, la presencia de agua subterránea o la existencia de sustancias agresivas (como sulfatos). Sin estos datos, cualquier cálculo sería una mera suposición y pondría en riesgo la seguridad de la edificación.

Parámetros Clave para el Dimensionamiento

Aunque existan herramientas y software especializados (como la aplicación e-Struc mencionada en la información proporcionada), entender los datos que estos programas requieren es fundamental para cualquier profesional o constructor. A continuación, desglosamos los principales parámetros que influyen en el dimensionamiento de una zapata.

1. Datos Geométricos

Estos datos definen la forma y tamaño inicial de la zapata y del elemento que apoya sobre ella.

• Opción de zapata: Se puede escoger entre cuadrada o rectangular. La zapata cuadrada suele simplificar la ejecución de la obra y es la más frecuente, a menos que existan restricciones de espacio o necesidades específicas.
• bx (m): Dimensión de la zapata en la dirección X.
• by (m): Dimensión de la zapata en la dirección Y.
• bx_pil (m): Dimensión del pilar que apoya sobre la zapata en la dirección X.
• by_pil (m): Dimensión del pilar que apoya sobre la zapata en la dirección Y.
• h (m): Altura o canto de la zapata.
• hc (m): Altura o canto del hormigón en masa de relleno (hormigón de limpieza) bajo la zapata. Este hormigón mejora la superficie de apoyo y protege la armadura de la zapata del contacto directo con el suelo.
• a (m): Canto de la solera y el encachado (capa de grava compactada) sobre la cara superior de la zapata.

En muchos casos, especialmente al usar software de cálculo, se pueden dejar algunas de estas dimensiones para que el sistema las optimice, a menos que se esté realizando un peritaje de una zapata existente.

2. Datos de Materiales

La resistencia y durabilidad de la zapata dependen directamente de los materiales utilizados.

• Tipo de Hormigón zapata: Se refiere a la resistencia característica del hormigón. Según normativas como la EHE-08 (Norma Española de Hormigón Estructural), el mínimo para zapatas es HA-25 (Hormigón Armado de 25 N/mm² de resistencia característica).
• Tipo de Acero Corrugado: Caracterización técnica del acero utilizado para la armadura. El B500S es un tipo común en edificación por sus propiedades de ductilidad y resistencia.
• Tipo de hormigón de relleno: Para la capa de hormigón de limpieza. El mínimo según EHE-08 es HA-20. A menudo, el sistema puede seleccionar el más apropiado si se deja como desconocido.
• Tensión admisible (Kg/cm²): Es la capacidad de carga del terreno en el estrato firme, obtenida del informe geotécnico. ¡Atención a las unidades! (Ej: 1.8 Kg/cm²).
• nf (m): Profundidad del firme desde la cara superior de la solera. Es importante que el estrato firme no esté a una profundidad excesiva para no agotar su resistencia con el peso propio de la zapata y el relleno.

3. Uso y Definición Constructiva

Aquí se especifican las cargas y el tipo de uso del edificio, lo cual es vital para determinar los esfuerzos que la zapata deberá soportar.

Existen dos métodos para introducir estos datos:

1. Con una definición geométrica: Se especifica la posición de la zapata dentro del edificio (esquina, medianera, interior), las distancias a zapatas adyacentes, el número de plantas y el uso del edificio. El sistema calculará las solicitaciones (cargas y momentos) por sí mismo.
2. Mediante la introducción de los esfuerzos: Se especifican directamente las cargas y momentos que la zapata va a asumir en servicio (cargas sin mayorar). Este es el método más común cuando se tienen los datos de un análisis estructural previo.

Los esfuerzos típicos a considerar son:

• NG (KN): Normal en servicio debido a cargas permanentes (peso propio de la estructura, acabados).
• NQ (KN): Normal en servicio debido a cargas no permanentes (uso, mobiliario, nieve, viento).
• MxG (mKN): Momento en la dirección X debido a cargas permanentes.
• MxQ (mKN): Momento en la dirección X debido a cargas no permanentes.
• MyG (mKN): Momento en la dirección Y debido a cargas permanentes.
• MyQ (mKN): Momento en la dirección Y debido a cargas no permanentes.

También se considera el ángulo del forjado de cubierta (si es plana, 0 grados) y el uso de los forjados que descargan en la zapata.

4. Entorno y Agresividad

Las condiciones ambientales y del terreno pueden afectar la durabilidad del hormigón y la armadura, requiriendo protecciones especiales.

• Entorno: Describe la exposición de la construcción (terreno rural llano, urbano, costero, etc.), lo cual influye en las cargas de viento.
• Altura cumbrera (m): Distancia vertical desde la cumbrera (o borde superior para cubiertas planas) hasta el terreno firme. Influye en el cálculo de la acción del viento.
• Agresividad del ambiente: Clasificación según normativas (ej: EHE-08) que evalúa la exposición a ciclos de hielo-deshielo, sales, etc.
• Agresividad del terreno y del agua: Fundamental, también del informe geotécnico. La presencia de sulfatos, por ejemplo, requiere el uso de hormigones sulforresistentes para evitar la degradación del concreto.
• Docilidad del hormigón: Propiedad relacionada con la facilidad de manejo y colocación del hormigón. Si no hay condicionantes específicos, el sistema puede determinarla.
• Tamaño del árido: Diámetro máximo de los agregados. Puede ser determinado por el sistema o especificado.
• Recubrimiento de armaduras (mm): Espesor de hormigón que protege la armadura del ambiente exterior. Si se deja en blanco, la aplicación sugerirá el valor apropiado según la normativa.

5. Consideraciones Sísmicas

En zonas con riesgo sísmico, es imprescindible incorporar los datos de la normativa sismorresistente para asegurar que la zapata pueda disipar la energía de un terremoto sin fallar.

• Coeficiente de suelo: Mide la transmisión de la onda sísmica a través del terreno.
• Grado de ductilidad: Valor que indica la capacidad de la estructura para deformarse sin colapsar bajo cargas sísmicas.
• Coeficiente de amortiguamiento relativo: Relacionado con la capacidad de disipación de energía del sistema estructural.
• Importancia de la construcción: Clasifica el edificio como de importancia normal o especial (aquellos que deben permanecer estables ante un sismo por su uso, como hospitales o estaciones de bomberos).

Una vez que todos estos datos son introducidos, el software o el ingeniero puede realizar el cálculo para determinar las dimensiones finales de la zapata y el diseño de su armadura, asegurando que cumpla con todas las normativas de seguridad y resistencia.

Preguntas Frecuentes sobre Zapatas y Concreto

¿Por qué es tan importante un estudio geotécnico antes de construir zapatas?

Un estudio geotécnico es la base de un diseño de cimentación seguro y eficiente. Sin él, no se conocerían las propiedades del suelo, como su capacidad de carga (tensión admisible), la presencia de capas débiles, el nivel freático o la agresividad del terreno. Diseñar una zapata sin esta información es como construir a ciegas; puede resultar en asentamientos excesivos, fallas estructurales o incluso el colapso de la edificación a largo plazo.

¿Cuál es la resistencia mínima de hormigón para zapatas?

Según las normativas de construcción más comunes, como la EHE-08 en España, la resistencia mínima de hormigón para zapatas y otros elementos estructurales de cimentación es generalmente HA-25 (Hormigón Armado de 25 N/mm² de resistencia característica). Para hormigones de limpieza o rellenos, se acepta un HA-20.

¿Puedo calcular una zapata sin usar un software especializado?

Sí, es posible calcular zapatas de forma manual, utilizando los principios de la mecánica de suelos y la teoría de estructuras. Sin embargo, el proceso es mucho más laborioso y propenso a errores, ya que implica resolver ecuaciones complejas y verificar múltiples condiciones (tensiones, cortante, punzonamiento, asentamientos). Los software especializados como e-Struc facilitan enormemente este proceso, realizando cálculos iterativos y optimizaciones que serían muy difíciles de lograr manualmente, además de incorporar automáticamente las normativas vigentes.

¿Qué debo hacer si el informe geotécnico detecta sulfatos en el terreno?

La presencia de sulfatos en el terreno es una condición agresiva para el hormigón, ya que pueden reaccionar con el cemento y provocar su expansión y degradación. Si se detectan sulfatos, es imprescindible utilizar un tipo de cemento sulforresistente (por ejemplo, CEM I 42,5 R – SR o CEM III/B) y garantizar un recubrimiento adecuado de la armadura. Además, puede ser necesario aumentar la resistencia del hormigón o reducir la relación agua/cemento para mejorar su durabilidad.

¿Cuántos sacos de cemento necesito por metro cúbico de concreto?

La cantidad de sacos de cemento por metro cúbico de concreto varía según la resistencia que se busque y el diseño de la mezcla. Para un concreto estándar de resistencia media (como un HA-25), se suelen estimar entre 7 y 9 sacos de cemento de 50 kg por metro cúbico. Es fundamental recordar que esta es una estimación; para un cálculo preciso, se debe consultar a un laboratorio de materiales o un ingeniero para un diseño de mezcla específico, que considerará la calidad de los agregados y la relación agua/cemento.

Conclusión

El cálculo del volumen de concreto y el dimensionamiento de las zapatas son pasos críticos en cualquier proyecto de construcción. La precisión en estas etapas no solo garantiza la seguridad y estabilidad de la edificación, sino que también optimiza el uso de los recursos y previene problemas costosos en el futuro. Desde la simple fórmula de volumen para zapatas rectangulares hasta los complejos parámetros considerados en el dimensionamiento estructural (geometría, materiales, cargas, entorno y sismo), cada detalle cuenta.

La necesidad de un estudio geotécnico exhaustivo es innegociable, ya que proporciona la información vital sobre el terreno que sustentará la estructura. Aunque las herramientas de software facilitan enormemente el proceso, comprender los principios subyacentes y los datos de entrada es fundamental para cualquier profesional. Invertir tiempo y recursos en un diseño de cimentación robusto es invertir en la longevidad y seguridad de tu construcción.
