Presión y Asentamiento en Zapatas: Ks y Carga Admisible

En el fascinante mundo de la ingeniería civil, el diseño de cimentaciones es una piedra angular que garantiza la estabilidad y durabilidad de cualquier estructura. Tradicionalmente, la capacidad de carga del suelo ha sido el valor más utilizado en los informes geotécnicos, sirviendo como base fundamental para calcular las dimensiones de una zapata. Su simplicidad y facilidad de uso la han convertido en un parámetro predilecto, especialmente para zapatas pequeñas o de columna única, donde se asume un comportamiento como cuerpo rígido. Sin embargo, la complejidad crece exponencialmente con cimentaciones grandes o de múltiples columnas, donde un análisis flexible se vuelve imprescindible.

Aquí es donde entra en juego un término que a menudo desconcierta a muchos ingenieros: el Módulo de Reacción de Subrasante (Ks). Los programas de software modernos, como STAAD, SAFE o GT STRUDL, lo requieren como entrada crucial para el análisis de cimentaciones flexibles. Esta necesidad ha generado confusión y, a menudo, intentos erróneos de compararlo directamente con la capacidad de carga. Este artículo busca desentrañar la relación entre la presión y el asentamiento de una zapata, explicando en detalle el significado físico de Ks y su rol indispensable en el diseño de cimentaciones modernas, especialmente las flexibles.

¿Qué es el Módulo de Reacción de Subrasante (Ks)?

El Módulo de Reacción de Subrasante, denotado como Ks, es un parámetro geotécnico que cuantifica la rigidez del suelo ante una carga. Se mide y se expresa como la intensidad de carga por unidad de desplazamiento. En el sistema de unidades inglés, se suele ver en kip/in²/in, mientras que en el sistema SI se expresa como kN/m²/m. Es importante destacar que, aunque numéricamente kip/in³ o kN/m³ puedan parecer correctos, pueden ser engañosos al confundirse con unidades de densidad o mediciones volumétricas, no representando adecuadamente su significado físico.

Matemáticamente, el coeficiente de reacción de subrasante se define como:

Ks = p / s (Ecuación 1)

Donde:

• p = intensidad de presión de contacto (presión aplicada sobre el suelo)
• s = asentamiento del suelo (desplazamiento vertical del suelo)

Como señaló Terzaghi, estimar la presión de contacto adecuada para una base flexible puede ser una tarea ardua. Por ello, en el análisis de cimentaciones flexibles, se asume que Ks permanece constante para toda la base. Esto implica que la relación entre la presión y el asentamiento se mantendrá constante en todos los puntos de la zapata. Si consideramos una zapata con una carga centrada, el punto central experimentará el mayor desplazamiento, y este se reducirá a medida que nos alejamos del centro.

Por ejemplo, en un modelo de losa sobre rasante analizado como una base flexible (conocido como 'Mat' en STAAD), donde el suelo se define mediante el coeficiente de reacción de subrasante, el diagrama de desplazamiento mostrará un efecto de distribución, con el máximo en el centro y disminuyendo hacia los bordes. De manera similar, el contorno de presión del suelo reflejará que la intensidad de presión es máxima en el centro y se reduce a medida que los elementos o coordenadas de nodo se alejan de este. Esta consistencia en la relación presión/asentamiento es lo que permite que Ks sea una constante para toda la base en el software, y de hecho, el valor predeterminado del software para Ks (como 10858 kN/m²/m en el ejemplo dado) coincide exactamente con esta relación constante.

¿Cómo Utiliza el Software el Módulo de Reacción de Subrasante?

Aunque la relación entre la presión de contacto y el asentamiento (p/s) es constante para Ks, la relación entre la reacción de soporte y el desplazamiento no lo es necesariamente. Esto se debe a cómo el software calcula la “constante de soporte de resorte” en cada nodo de la cimentación.

El Concepto de Área Tributaria

Para entender esto, es fundamental el concepto de área tributaria. Esta es el área de una placa o losa que se atribuye a un nodo específico, es decir, el área de superficie de la placa que es influenciada por ese nodo. Para una placa cuadrada o rectangular perfecta, cada nodo influirá exactamente un cuarto del área de superficie de la placa. Sin embargo, para cuadriláteros generalizados, el software calcula el centro de masa de la placa y luego traza líneas desde este punto central a los puntos centrales de cada lado para definir el área de influencia de cada nodo.

Cálculo de la Constante de Resorte Lineal

El procedimiento del área tributaria es clave y es utilizado internamente por el software comercial para calcular la constante de resorte lineal en cada nodo. El programa primero calcula el área de influencia (Tai) para cada nodo de la base y luego multiplica el módulo de reacción de subrasante (Ks) por esa área para obtener la constante de resorte lineal para cada nodo:

Kyi = Ks × Tai (Ecuación 2)

Donde:

• Kyi = constante de resorte en el nodo i
• Tai = área de influencia del nodo i
• Ks = módulo de reacción de subrasante

Para el análisis de cimentaciones de concreto, estos resortes deben definirse como de “solo compresión”, ya que se asume que el concreto no soporta fuerzas de tracción. La presión de la base en cada nodo de soporte se calcula dividiendo la reacción de soporte por el área tributaria correspondiente a ese nodo. Esto explica por qué, aunque Ks es constante, la relación entre la reacción de soporte y el desplazamiento puede variar entre nodos, especialmente si sus áreas tributarias son diferentes (como un nodo de esquina vs. uno central). Al final, la presión de la base (reacción de soporte / área tributaria) dividida por el desplazamiento sí resultará en el Ks constante que el software utiliza como propiedad del suelo.

Capacidad de Carga Admisible y Asentamiento

La capacidad de carga del suelo es la presión máxima que un suelo puede soportar de manera segura antes de que falle. Los dos criterios de falla más importantes para el suelo son la falla por corte y el asentamiento máximo permitido. La influencia del ancho de la cimentación (B) es crucial: la falla por corte suele regir para cimentaciones más pequeñas, mientras que la falla por asentamiento es el factor dominante para cimentaciones más grandes.

Para estimar la falla por asentamiento, se asume un valor de asentamiento admisible, comúnmente 25 mm (o 1 pulgada). Si el suelo se asienta por encima de este valor permitido, se considera que ha fallado. Por lo tanto, incluso cuando se calcula la capacidad de carga, se utiliza un valor de asentamiento admisible, y los ingenieros estructurales deben tener plena conciencia de este valor al diseñar una zapata. El valor del asentamiento del suelo admisible es una parte integral de cualquier informe de suelo geotécnico.

¿Por qué Usar el Módulo de Reacción de Subrasante en Lugar de la Capacidad de Carga?

La elección entre la capacidad de carga y el módulo de reacción de subrasante radica en la suposición fundamental sobre cómo se comportará la cimentación: ¿será rígida o flexible?

Cimentaciones Rígidas vs. Flexibles

La capacidad de carga se utiliza para el diseño de cimentaciones rígidas. La suposición clave para una base rígida es que la distribución de la reacción de subrasante sobre la base debe ser plana, ya que una base rígida permanece plana al asentarse. Esto se visualiza como una viga soportada en toda su longitud, donde la rigidez relativa de la losa de hormigón es mucho mayor que la rigidez del suelo. Así, la losa se considera que permanece plana incluso después de la aplicación de la carga, y la distribución de la reacción del subsuelo es independiente de la compresibilidad del mismo. Para cimentaciones rígidas, la capacidad de carga a menudo produce resultados más conservadores y seguros.

Sin embargo, una base tipo losa o ‘mat’ se diseña frecuentemente como una cimentación flexible. Esto se debe a su gran tamaño, la multiplicidad de puntos de aplicación de carga, y otras complejidades como aberturas o vigas peraltadas. La popularización del software de Elementos Finitos (FEA) ha impulsado esta tendencia. A diferencia de las cimentaciones rígidas, una cimentación flexible no exhibe una reacción de subrasante lineal. Su comportamiento depende tanto de la compresibilidad del suelo como de la rigidez estructural de la propia losa.

Una base flexible se somete a flexión interna y desplazamientos relativos entre diferentes puntos de la losa. Cuanto mayor sea la rigidez estructural, menor será el desplazamiento relativo. Del mismo modo, cuanto mayor sea el módulo de reacción de subrasante, menor será la distribución de la presión; un valor de Ks más alto concentrará más presión en el punto de aplicación de la carga. Por lo tanto, el módulo de reacción de subrasante, al ser una función del asentamiento del suelo y la presión externa, es el parámetro adecuado para el diseño de cimentaciones flexibles, ya que modela de manera más precisa la interacción compleja entre la estructura y el suelo deformable.

Correlaciones entre Ks y la Capacidad de Carga

La respuesta más común, y quizás la más segura, a la pregunta sobre la correlación entre la capacidad de carga y el módulo de reacción de subrasante es que “no existe una correlación directa”. Sin embargo, dado que ambos son mediciones de las capacidades del suelo y pueden usarse para diseñar una base, debe haber alguna relación implícita.

Recordemos que Ks es la presión por unidad de asentamiento. Y como hemos visto, incluso la capacidad de carga se calcula asumiendo un asentamiento permisible. Esto nos lleva a la tentadora conclusión de que el módulo de reacción de subrasante podría interpretarse como la capacidad de carga por unidad de asentamiento.

Esta conclusión es muy similar a las ecuaciones propuestas por Bowles:

Para Sistema SI: Ks = 40 (SF)qa kN/m³ (Ecuación 5)

Para Sistema FPS: Ks = 12 (SF)qa k/ft³ (Ecuación 6)

Donde:

• SF = Factor de seguridad
• qa = Capacidad de carga admisible

En estas ecuaciones, la capacidad de carga admisible (qa) se convierte primero en capacidad de carga última al multiplicarla por un factor de seguridad (SF). Luego, el autor asume un asentamiento de una pulgada o 25 mm, formulando la ecuación final al dividir la capacidad de carga última por este asentamiento supuesto.

La forma más genérica de la ecuación puede escribirse como:

Ks = (Fuerza de corte x qa) / asentamiento (Ecuación 7)

Donde:

• Fuerza de corte = Factor de seguridad
• qa = capacidad de carga admisible
• asentamiento = asentamiento admisible

Estas ecuaciones sugieren claramente que se debe usar el factor de seguridad adecuado, y que el valor de Ks se compara mejor con la capacidad de carga última que con la admisible. El factor de seguridad puede variar según el proyecto y el criterio del ingeniero geotécnico, al igual que el asentamiento admisible asumido para la capacidad de carga calculada.

Sin embargo, es crucial recordar las limitaciones de estas correlaciones. Son más aplicables a zapatas donde rige la falla por asentamiento. No se pueden relacionar directamente con zapatas donde una falla por corte ocurre antes de alcanzar el límite de asentamiento permitido. Por lo tanto, los ingenieros deben proceder con extrema precaución al utilizar estas ecuaciones estimativas.

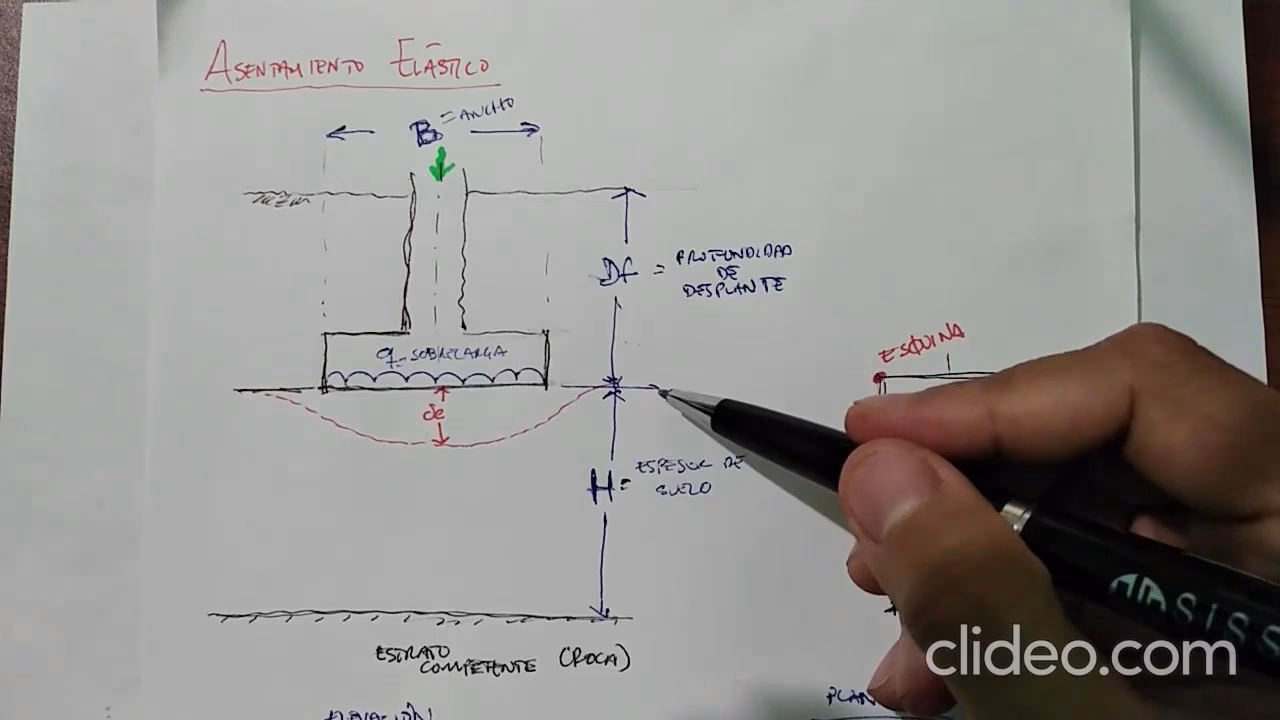

¿Qué Afecta el Desplazamiento en la Zapata?

El desplazamiento, o asentamiento, de una zapata es un factor crítico en su diseño y rendimiento. Varios elementos influyen directamente en la magnitud de este desplazamiento:

• Intensidad de Presión de Contacto (p): La magnitud de la carga aplicada sobre la zapata y, por ende, la presión que ejerce sobre el suelo, es el factor más directo. A mayor presión, mayor será el asentamiento, asumiendo otras condiciones constantes.
• Módulo de Reacción de Subrasante (Ks): Este es un indicador de la rigidez del suelo. Un valor de Ks más alto indica un suelo más rígido, lo que resultará en un menor asentamiento para una misma presión aplicada. Por el contrario, un Ks bajo sugiere un suelo más compresible, que experimentará mayores desplazamientos.
• Rigidez Estructural de la Zapata: Para cimentaciones flexibles, la rigidez de la losa de hormigón juega un papel fundamental. Una losa más rígida distribuirá la carga de manera más uniforme, lo que puede reducir los desplazamientos diferenciales (entre puntos de la losa) y, en algunos casos, el asentamiento total. Una losa menos rígida se deformará más, resultando en mayores desplazamientos en los puntos de mayor carga.
• Tamaño y Forma de la Zapata: Para una misma presión, una zapata más grande puede generar un asentamiento mayor que una pequeña, especialmente si el asentamiento es el criterio de falla dominante. Esto se debe a que una zapata grande influye en un volumen de suelo mayor y a mayor profundidad.
• Tipo de Suelo y sus Propiedades Geotécnicas: Más allá del Ks, las características intrínsecas del suelo, como su compresibilidad, estratificación, presencia de nivel freático y tipo (arcilla, arena, etc.), afectan directamente cómo se deforma bajo carga.
• Distribución de la Carga: Las cargas puntuales o excéntricas en una zapata flexible generarán mayores asentamientos locales justo debajo del punto de aplicación de la carga, con una disminución gradual a medida que se aleja de este punto.

Preguntas Frecuentes (FAQ)

¿Qué es la capacidad de carga del suelo?

La capacidad de carga del suelo es la presión máxima que el suelo puede soportar de manera segura sin que se produzca una falla por corte excesiva o un asentamiento inaceptable de la cimentación.

¿Cuál es la diferencia principal entre una cimentación rígida y una flexible?

Una cimentación rígida se asume que no se deforma significativamente bajo carga, permaneciendo plana, y la reacción del suelo se distribuye linealmente. Se diseña con la capacidad de carga. Una cimentación flexible sí se deforma y flexiona bajo carga, y su comportamiento depende de la interacción suelo-estructura, modelándose con el Módulo de Reacción de Subrasante (Ks).

¿Por qué es importante el asentamiento en el diseño de zapatas?

El asentamiento es crucial porque un asentamiento excesivo o diferencial puede causar daños estructurales, problemas de servicio, fisuras en la superestructura y fallas de equipos sensibles, incluso si el suelo no ha fallado por corte.

¿Cómo se relaciona el Módulo de Reacción de Subrasante con el factor de seguridad?

Aunque no directamente, algunas correlaciones sugieren que el Ks puede estimarse a partir de la capacidad de carga última (capacidad de carga admisible multiplicada por un factor de seguridad) dividida por un asentamiento supuesto. Esto implica que el factor de seguridad es un componente indirecto en tales estimaciones de Ks.

¿Cuándo debo usar la capacidad de carga y cuándo Ks?

La capacidad de carga se usa para el diseño de cimentaciones rígidas, como zapatas aisladas pequeñas. El Módulo de Reacción de Subrasante (Ks) se utiliza para el diseño de cimentaciones flexibles, como losas de cimentación (mat foundations), especialmente cuando se emplean programas de análisis por elementos finitos.

¿Qué significa que el Ks sea “solo compresión” en el software?

Significa que los resortes que representan el suelo solo pueden actuar en compresión. Si la zapata tiende a levantarse en algún punto (experimentar tracción), el software asume que el suelo no puede soportar esa fuerza de tracción y el resorte se desconecta, no aportando soporte en esa zona. Esto es realista para el comportamiento del suelo bajo cimentaciones de hormigón.

¿Se puede obtener el valor de Ks de un informe geotécnico estándar?

Idealmente, el valor de Ks debería obtenerse de pruebas de carga de placa en el sitio. Sin embargo, en ausencia de estas, los ingenieros geotécnicos pueden estimar el Ks basándose en otros parámetros del suelo (como el módulo de elasticidad o el CBR) o correlaciones empíricas, las cuales deben ser utilizadas con precaución.

Conclusión

La relación entre la capacidad de carga y el módulo de reacción de subrasante es, en el mejor de los casos, una estimación. Aunque existen correlaciones que intentan vincular estos dos parámetros, es fundamental comprender que representan conceptos ligeramente diferentes y se aplican a distintos tipos de análisis de cimentaciones. Mientras que la capacidad de carga es el pilar del diseño de cimentaciones rígidas, el Módulo de Reacción de Subrasante es el corazón del análisis flexible, permitiendo a los ingenieros modelar con mayor precisión la compleja interacción entre la estructura y el suelo deformable.

Para una precisión óptima, siempre que sea posible, el valor de Ks debe determinarse mediante una prueba de carga de placa in situ. En su ausencia o al utilizar correlaciones, es imprescindible la precaución y, como regla de oro, la consulta con un ingeniero geotécnico profesional. Su experiencia y conocimiento local son insustituibles para determinar la rigidez del suelo y los valores de apoyo adecuados, asegurando así la seguridad y la funcionalidad de cualquier proyecto de cimentación.
