Zapatas Aisladas y la Clave del Colado Monolítico

En el vasto universo de la ingeniería civil y la construcción, los cimientos son, sin lugar a dudas, la parte más crítica de cualquier estructura. Son los encargados de transmitir de forma segura las cargas de la edificación al suelo, garantizando su estabilidad y durabilidad a lo largo del tiempo. Dentro de las diversas tipologías de cimentaciones, las zapatas aisladas se erigen como una solución fundamental y ampliamente utilizada, especialmente en edificaciones con cargas moderadas y suelos con buena capacidad portante. Pero, más allá de su diseño y dimensiones, un aspecto crucial que define la calidad y resistencia de una zapata, particularmente cuando incluye un dado o pedestal, es el proceso de su colado. ¿Es posible tener una junta fría? ¿Cuándo es indispensable un colado monolítico? Acompáñenos a desentrañar estos interrogantes.

¿Qué son las Zapatas Cuadradas Aisladas?

Las zapatas aisladas son elementos de cimentación superficial que se utilizan para soportar una única columna o pilar, transmitiendo su carga directamente al terreno subyacente. Su diseño es relativamente simple: una base ensanchada de concreto armado, generalmente cuadrada o rectangular, que se apoya sobre el suelo. El objetivo principal de esta ampliación de la base es distribuir la carga concentrada de la columna sobre un área mayor de terreno, reduciendo así la presión sobre el suelo a niveles seguros y evitando asentamientos excesivos o diferenciales.

La elección de una zapata cuadrada aislada es común por varias razones. Primero, su geometría simétrica las hace eficientes para manejar cargas concéntricas, es decir, cargas que actúan en el centro de la columna. Segundo, son relativamente sencillas de construir y requieren menos excavación y material que otras cimentaciones más complejas, lo que las convierte en una opción económica para muchas construcciones. Sin embargo, su viabilidad depende en gran medida de las características del suelo; requieren un terreno con una capacidad de carga uniforme y adecuada para evitar problemas de asentamiento.

Los componentes principales de una zapata aislada típica son:

• Columna: El elemento vertical que transmite las cargas de la superestructura.
• Dado o Pedestal: Una extensión de la columna que se eleva desde la zapata. Su función es varias: elevar la columna por encima del nivel del suelo para protegerla de la humedad y daños, distribuir la carga de la columna de manera más uniforme sobre la zapata, y proporcionar la longitud de desarrollo necesaria para el anclaje del acero de refuerzo de la columna.
• Zapata: La base de concreto armado que recibe la carga del dado/columna y la distribuye al suelo.

El Rol Crucial del Dado o Pedestal en la Zapata

Como mencionamos, el dado o pedestal es una parte integral de muchas zapatas aisladas. Si bien la columna podría teóricamente apoyarse directamente sobre la zapata, la presencia del dado aporta beneficios significativos. Funciona como un intermediario entre la columna y la zapata, asegurando que las fuerzas se transmitan de manera eficiente y segura. Además, el dado es fundamental para proporcionar la longitud de anclaje adecuada para las barras de refuerzo de la columna, garantizando que no se produzca un deslizamiento o arrancamiento bajo carga.

La interacción entre el dado y la zapata es vital. Un dado bien diseñado y construido asegura que las tensiones de la columna se dispersen de manera efectiva en la zapata, evitando concentraciones de esfuerzo que podrían llevar a fallas. Es aquí donde el concepto de colado monolítico cobra una importancia superlativa.

Colado Monolítico: La Espina Dorsal de la Integridad

El término 'colado monolítico' se refiere al proceso de verter el concreto de dos o más elementos estructurales, en este caso, la zapata y el dado, en una sola operación continua. Esto significa que no hay interrupciones significativas en el proceso de vertido que permitan que el concreto comience a endurecerse y forme una junta fría. El objetivo principal de un colado monolítico es crear una conexión estructural integral y continua entre la zapata y el dado, eliminando cualquier punto débil que pueda surgir de una junta.

Beneficios del Colado Monolítico:

• Integridad Estructural Superior: Al evitar las juntas frías, se asegura que la zapata y el dado actúen como una única unidad estructural. Esto mejora la capacidad de la cimentación para resistir y transmitir cargas, incluyendo fuerzas de flexión y cortante.
• Mejor Transferencia de Cargas: La continuidad del concreto garantiza una distribución de tensiones más eficiente y uniforme desde la columna, a través del dado, hasta la zapata y finalmente al suelo.
• Reducción de Riesgos: Las juntas frías son puntos potenciales de debilidad. Pueden ser susceptibles a la penetración de humedad, la corrosión del acero de refuerzo y, lo más importante, a fallas estructurales bajo cargas extremas. El colado monolítico elimina este riesgo.
• Simplificación del Acero de Refuerzo: En algunos casos, un colado monolítico puede simplificar el detalle del acero de refuerzo en la interfaz entre el dado y la zapata, ya que no es necesario diseñar para una transferencia de cortante a través de una junta.

¿Cuándo es Indispensable el Colado Monolítico?

La información proporcionada indica claramente que, en el caso de tener una zapata-dado aislada sin contratrabes (vigas de cimentación que conectan varias zapatas), un colado monolítico es la mejor opción. Esto se debe a que la zapata y el dado son los únicos elementos que interactúan directamente para transmitir la carga de la columna al suelo. Cualquier debilidad en su conexión podría comprometer la estabilidad de toda la estructura.

Además, es fundamental que esta indicación de colado monolítico esté claramente asentada en los planos estructurales. Esto no es una sugerencia, sino una especificación de diseño que el constructor debe llevar a cabo rigurosamente. La supervisión en obra es crucial para asegurar que este proceso se realice correctamente, respetando los tiempos de vertido y vibrado del concreto para garantizar la homogeneidad.

Desafíos y Soluciones: Cuando el Colado Monolítico No es Posible

Aunque el colado monolítico es la opción preferida por sus ventajas estructurales, el proceso constructivo no siempre lo permite. Existen situaciones donde es prácticamente imposible o inviable realizar un vertido continuo de la zapata y el dado:

• Zapatas Ligadas a Contratrabes: Si la zapata-dado está ligada a contratrabes (vigas de cimentación), la complejidad de la formaleta y el volumen de concreto pueden hacer inviable un colado monolítico de todos los elementos simultáneamente. Las contratrabes a menudo se cuelan en una etapa diferente, lo que obliga a crear juntas en la cimentación.
• Grandes Proyectos o Volúmenes: En proyectos de gran envergadura con volúmenes masivos de concreto, puede ser logísticamente complicado coordinar un colado continuo sin interrupciones significativas.
• Limitaciones de Acceso o Equipamiento: A veces, las condiciones del sitio o la disponibilidad de equipos pueden impedir un vertido ininterrumpido.

Cuando el colado monolítico no es una opción, es imperativo gestionar las llamadas juntas frías de manera adecuada. Una junta fría se forma cuando una capa de concreto se vierte sobre otra que ya ha comenzado a fraguar y endurecerse, lo que resulta en una discontinuidad en la masa de concreto. Si no se manejan correctamente, estas juntas pueden convertirse en planos de debilidad y falla.

Estrategias para Gestionar Juntas Frías Necesarias:

Si el calculista determina que una junta fría es inevitable, debe especificar claramente en los planos:

• Ubicación Estratégica: La junta debe colocarse en una zona donde los esfuerzos (flexión, cortante) sean mínimos. Esto requiere un análisis estructural detallado para identificar los puntos de menor tensión. Por ejemplo, en una zapata, una junta en el centro del dado podría ser menos crítica que una en la interfaz entre el dado y la zapata, dependiendo del patrón de esfuerzos.
• Preparación de la Superficie: La superficie de la primera capa de concreto debe prepararse adecuadamente antes de verter la siguiente. Esto incluye limpiar la superficie de escombros, lechada y agentes desmoldantes, y rugosificarla (por ejemplo, con un chorro de agua o cepillado) para crear una mejor adherencia mecánica.
• Uso de Aditivos: Se pueden emplear aditivos especiales para mejorar la adherencia entre las capas de concreto. Los aditivos ligantes o adhesivos son comunes, así como los superplastificantes para asegurar una buena compactación del concreto fresco sobre el endurecido.
• Refuerzo Adicional: A menudo, se especifica refuerzo de acero adicional que cruza la junta para asegurar la continuidad estructural y la transferencia de cortante y tensión a través de ella. Esto podría incluir barras de dowel o estribos especiales.

La responsabilidad del ingeniero calculista es primordial en estos casos. No solo debe decidir dónde suspender el colado, sino también cómo se debe tratar esa junta para minimizar su impacto estructural. La comunicación entre el diseñador y el constructor es fundamental para asegurar que estas especificaciones se comprendan y se implementen correctamente en obra.

Proceso Constructivo y Consideraciones Prácticas

El éxito de una zapata, sea con colado monolítico o con juntas controladas, reside en la ejecución meticulosa del proceso constructivo:

1. Excavación: Se excava hasta la profundidad de desplante especificada, asegurando que el fondo sea nivelado y firme.
2. Nivelación y Compactación: El lecho de la zapata debe estar bien compactado para evitar asentamientos irregulares. A menudo se coloca una capa de concreto pobre (plantilla) para nivelar y proteger el acero.

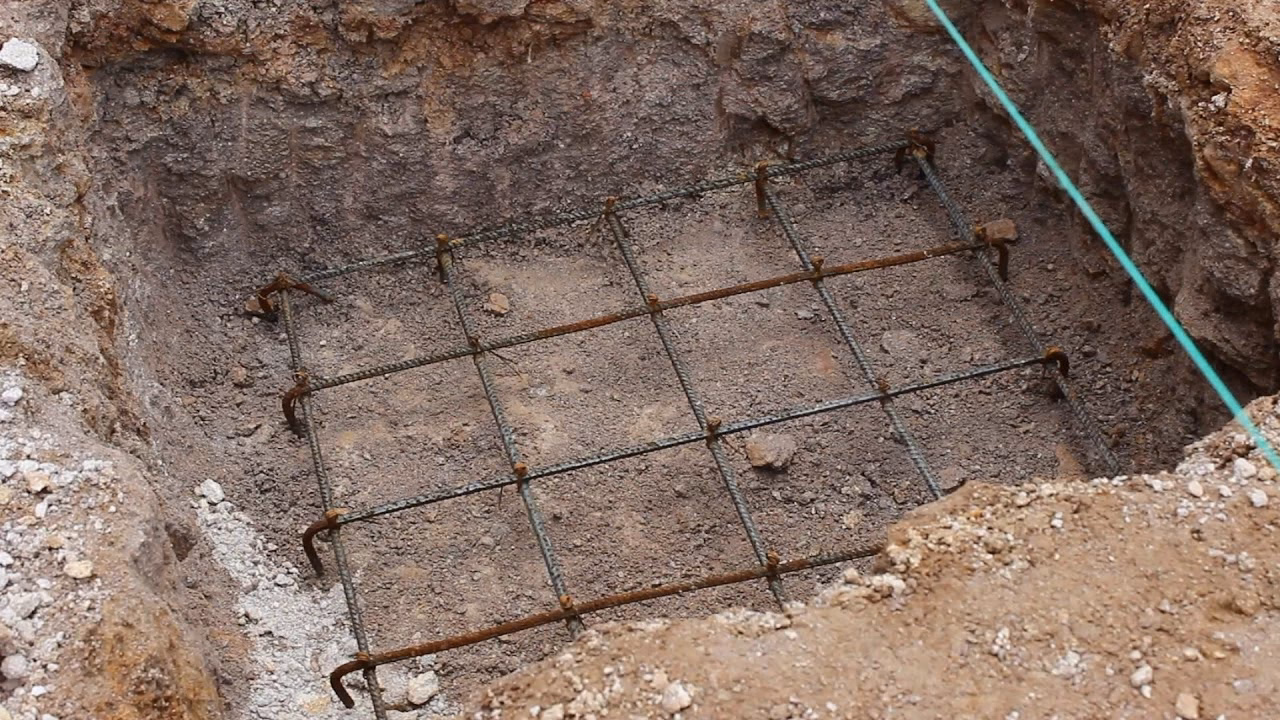

3. Armado de Acero de Refuerzo: Se coloca la parrilla de refuerzo de la zapata y las varillas de la columna/dado, asegurando los recubrimientos adecuados.
4. Formaleteado: Se construyen las formaletas para la zapata y el dado. Si el colado es monolítico, la formaleta del dado se conecta directamente a la de la zapata, formando una única cavidad.

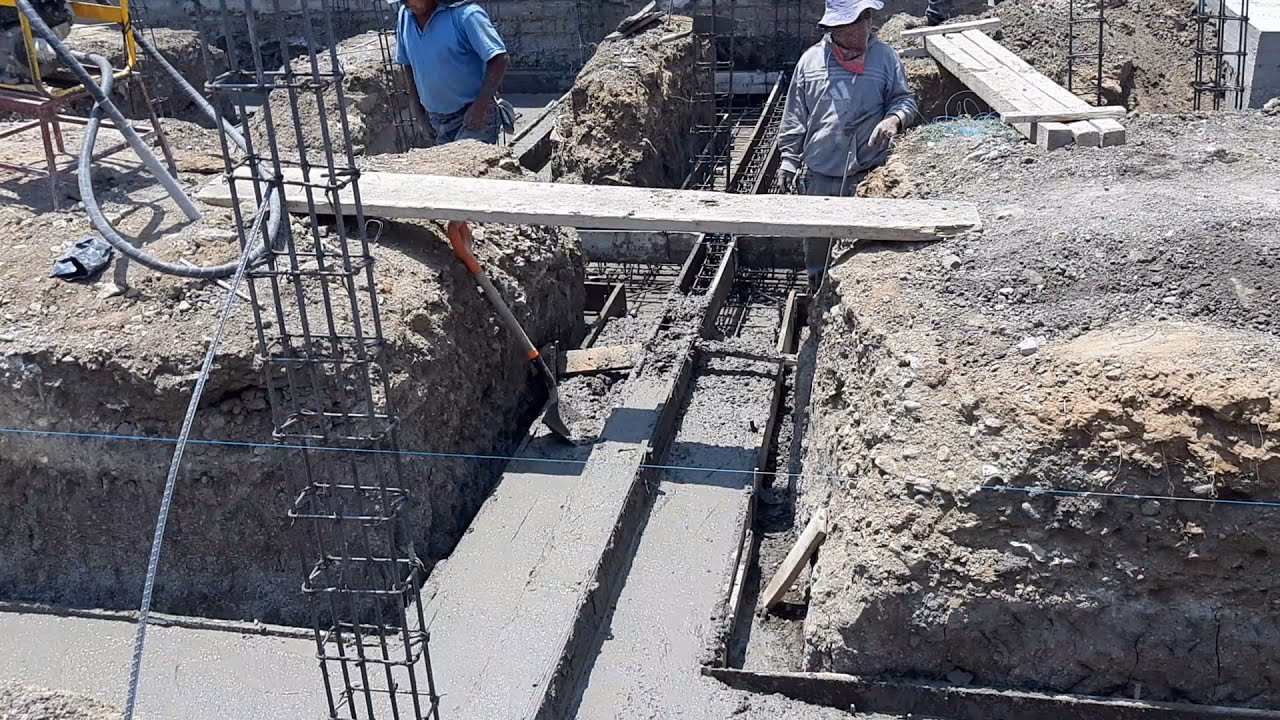

5. Colado del Concreto: Este es el paso crítico. El concreto se vierte de manera continua si es monolítico, o en etapas controladas si hay juntas. Es esencial vibrar el concreto adecuadamente para eliminar burbujas de aire y asegurar una buena compactación.
6. Curado: Una vez vertido, el concreto debe curarse adecuadamente para alcanzar su resistencia de diseño y minimizar la fisuración por retracción. Esto implica mantenerlo húmedo durante un período específico.

La calidad de los materiales, la mano de obra calificada y la supervisión constante son indispensables en cada una de estas etapas para garantizar que la zapata cumpla con su función y la estructura sea segura.

Tabla Comparativa: Colado Monolítico vs. Colado en Etapas (con Junta Fría Controlada)

Preguntas Frecuentes (FAQs)

¿Es siempre necesario un colado monolítico para las zapatas?
Idealmente sí, especialmente para zapatas aisladas con dado que no están conectadas a otros elementos como contratrabes. Sin embargo, como se explicó, en ciertos escenarios constructivos donde es inviable, se pueden diseñar y ejecutar juntas frías controladas, siempre bajo la supervisión y especificación de un ingeniero estructural.

¿Qué sucede si tengo una junta fría no controlada en mi zapata?
Una junta fría no controlada puede convertirse en un punto de debilidad estructural significativo. Puede reducir la capacidad de carga de la zapata, permitir la entrada de humedad y agentes corrosivos al acero de refuerzo, y ser un origen de fisuras que comprometan la durabilidad y seguridad de la estructura a largo plazo. En casos graves, podría llevar a fallas estructurales.

¿Cómo sé si mi suelo es apto para zapatas aisladas?
La idoneidad del suelo se determina mediante un estudio de mecánica de suelos (o estudio geotécnico). Este estudio evalúa la capacidad portante del terreno, la presencia de niveles freáticos, la estratigrafía y otras propiedades que son cruciales para el diseño seguro de cualquier cimentación. Es un paso indispensable antes de iniciar cualquier proyecto constructivo.

¿Qué es exactamente un 'dado' en una zapata?
El dado, también conocido como pedestal, es un elemento de concreto armado que se eleva desde la zapata y sirve como conexión entre la zapata y la columna. Su propósito es elevar la columna, protegerla de la humedad, y proporcionar la longitud de anclaje necesaria para el acero de refuerzo de la columna, además de ayudar a distribuir la carga sobre la zapata.

¿Quién decide el tipo de colado (monolítico o en etapas)?
El ingeniero estructural o calculista es el profesional responsable de determinar el tipo de colado y de especificarlo detalladamente en los planos de construcción. Esta decisión se basa en el análisis estructural de las cargas, las características del suelo, la interacción con otros elementos de la cimentación (como las contratrabes) y las consideraciones constructivas.

En conclusión, las zapatas cuadradas aisladas son elementos fundamentales en la ingeniería de cimentaciones, proporcionando una base sólida para numerosas estructuras. Sin embargo, su eficacia y durabilidad están intrínsecamente ligadas a la calidad de su ejecución, siendo el colado monolítico del dado y la zapata una práctica altamente recomendable para garantizar la integridad estructural y evitar las temidas juntas frías. Cuando las condiciones de obra impidan un vertido continuo, la experiencia y el rigor del ingeniero calculista son indispensables para diseñar y especificar soluciones que mitiguen los riesgos asociados a las juntas, asegurando que cada cimiento sea verdaderamente un pilar de seguridad y estabilidad. La inversión en un diseño y una construcción adecuados de los cimientos es, sin duda, la mejor garantía para la longevidad de cualquier edificación.
