Construye Tu Propia Fresadora Casera: Manual y CNC

En el apasionante mundo del bricolaje y la fabricación de piezas, pocas herramientas ofrecen la versatilidad y la capacidad de transformación de una fresadora. Ya sea que busques mecanizar componentes metálicos con una precisión milimétrica o dar vida a complejos diseños 3D con la ayuda de un ordenador, construir tu propia fresadora casera es un proyecto gratificante y sumamente útil. Este artículo te guiará a través de los procesos de construcción de una fresadora, desde un modelo manual robusto ideal para trabajos en metal, hasta una avanzada máquina de Control Numérico Computarizado (CNC) que abrirá un abanico de posibilidades creativas y funcionales en tu taller.

La Fresadora Manual Casera: Precisión y Robustez para Metal

Imagínate una fresadora vertical capaz de superar en tamaño y robustez a modelos comerciales como la MF70, diseñada específicamente para mecanizar piezas metálicas. Esta máquina casera, de 3 ejes, es perfecta para fabricar componentes de aluminio, pequeños soportes, acoplamientos, o realizar tareas sencillas pero críticas como la creación de chaveteros o el marcado preciso de puntos de taladrado. Su diseño modular, basado en piezas estándar como perfiles de aluminio en T y tornillería Allen, asegura que cualquier modificación o mejora futura, como la ampliación de ejes o una eventual conversión a CNC, sea sorprendentemente sencilla de realizar.

Fases de Fabricación y Montaje

La construcción de esta mini fresadora se divide en varias etapas cruciales, cada una contribuyendo a la solidez y funcionalidad del conjunto:

Paso 1: Elaboración de la Base de Hormigón

La base es el cimiento de nuestra fresadora, aportando la estabilidad necesaria para trabajos de precisión. Para su elaboración, se utiliza un molde de madera aglomerada con melamina blanca (fácilmente disponible en tiendas de bricolaje) para crear una cavidad de aproximadamente 260 x 300 x 30 mm (ancho x profundo x alto). Opcionalmente, se pueden añadir escuadras al molde para un acabado estético con chaflanes.

El molde se prepara invertido, de modo que la parte inferior del molde será la superior de la pieza final. Es fundamental incrustar cuatro roscas de métrica 6 en el fondo del molde, que servirán como puntos de anclaje en la pieza de hormigón una vez fraguada.

La mezcla ideal de hormigón consiste en un 80% de cemento gris, 20% de arena repasada y unos gramos de fibra de vidrio en tiras para reforzar la pieza, aumentando su resistencia. Se añade agua gradualmente mientras se remueve hasta obtener una pasta homogénea. Aunque el volumen teórico sea de unos 2.34 litros, se recomienda preparar el doble de mezcla para asegurar un vertido único y evitar la formación de grietas. Una vez vertida la mezcla en el molde, se golpea suavemente la parte inferior para eliminar burbujas de aire y asentar el material. El desmolde no debe realizarse antes de siete días para asegurar un fraguado completo. Tras el desmolde, se lijan los bordes y se recomienda sellar la pieza para protegerla de manchas.

Paso 2: Corte y Mecanizado de Perfilería de Aluminio

La estructura principal de la fresadora se basa en perfiles de aluminio de 30x30 mm (tipo Bosch Rexroth o similar). Se necesitan un total de 1540 mm lineales de perfil, distribuidos en las siguientes piezas:

• Dos piezas de 350 mm: Cada una requiere un taladro de 8 mm. En otra cara, se montará una guía lineal de 250 mm, con taladros de 2.5 mm y roscado M3.
• Dos piezas de 300 mm: Cada una necesita dos taladros de 8 mm. Similar a las anteriores, en otra cara se montará una guía lineal de 200 mm con taladros de 2.5 mm y roscado M3.
• Tres piezas de 80 mm: Todas deben llevar un roscado M8 en las puntas (el diámetro podría variar ligeramente según el perfil). Además, dos de estas piezas llevarán un taladrado de 10 mm en una de sus caras.

Paso 3: Corte y Mecanizado de Chapa de Acero

Una parte significativa de la máquina se compone de piezas de chapa de acero de 6 mm de espesor. Para obtener estas piezas, se presentan dos opciones:

• Opción ECO: Imprimir plantillas, pegarlas sobre un chapón de acero de 6 mm, taladrar todos los agujeros y cortar las piezas con una amoladora radial.
• Opción PRO: Utilizar archivos de corte digital (como .dxf) para encargar el corte y taladrado a una empresa de corte láser. Los agujeros destinados a roscados en estos archivos suelen ser ligeramente más pequeños para asegurar roscas firmes, requiriendo un repaso con broca y posterior roscado.

Se puede emplear acero al carbono normal o acero inoxidable, según la disponibilidad y las preferencias.

Paso 4: Ensamblaje y Ajuste Final

El ensamblaje es la etapa donde todas las piezas cobran vida, formando la máquina funcional. Es crucial realizar los ajustes con meticulosidad para asegurar la correcta escuadra y funcionamiento de todos los ejes.

• Estructura: Atornillar las guías lineales sobre los perfiles de aluminio de 300 y 350 mm sin apretar. Ensamblar la estructura de perfiles y montar la chapa en escuadra. Fijar la estructura a la base de hormigón con escuadras metálicas. Instalar los rodamientos con soporte para los ejes Y y Z.
• Eje XY: Montar las tuercas de latón de paso 2 mm en sus respectivos soportes. Ensamblar estos soportes en la “Placa Eje XY”. Pasar los patines por las guías de 200 mm (eje Y) y montar el conjunto. Fijar las guías de 300 mm a la “Placa superior” y pasar sus patines. Montar los soportes de husillo y rodamientos en los extremos de la “Placa superior”. Unir las placas “Placa Eje XY” y “Placa Superior” asegurando la escuadra antes de apretar.
• Eje Z: Pasar los patines restantes por las guías del eje Z. Montar la tuerca de latón de paso 1 mm en el soporte correspondiente y este sobre la estructura soldada del “Soporte Eje Z”. Sujetar el soporte para la fresadora (de 65 mm de diámetro) y encajar la fresadora en él.
• Últimos Ajustes: Insertar los husillos de paso 2 mm en los ejes X e Y, y el de paso 1 mm en el eje Z, apretando los prisioneros de los rodamientos. Montar una manivela en cada eje. Finalmente, utilizar escuadras de precisión y un reloj comparador para corregir cualquier desviación y apretar toda la tornillería de la estructura, logrando una máquina perfectamente ajustada.

Llevando Tu Proyecto al Siguiente Nivel: La Fresadora CNC Casera

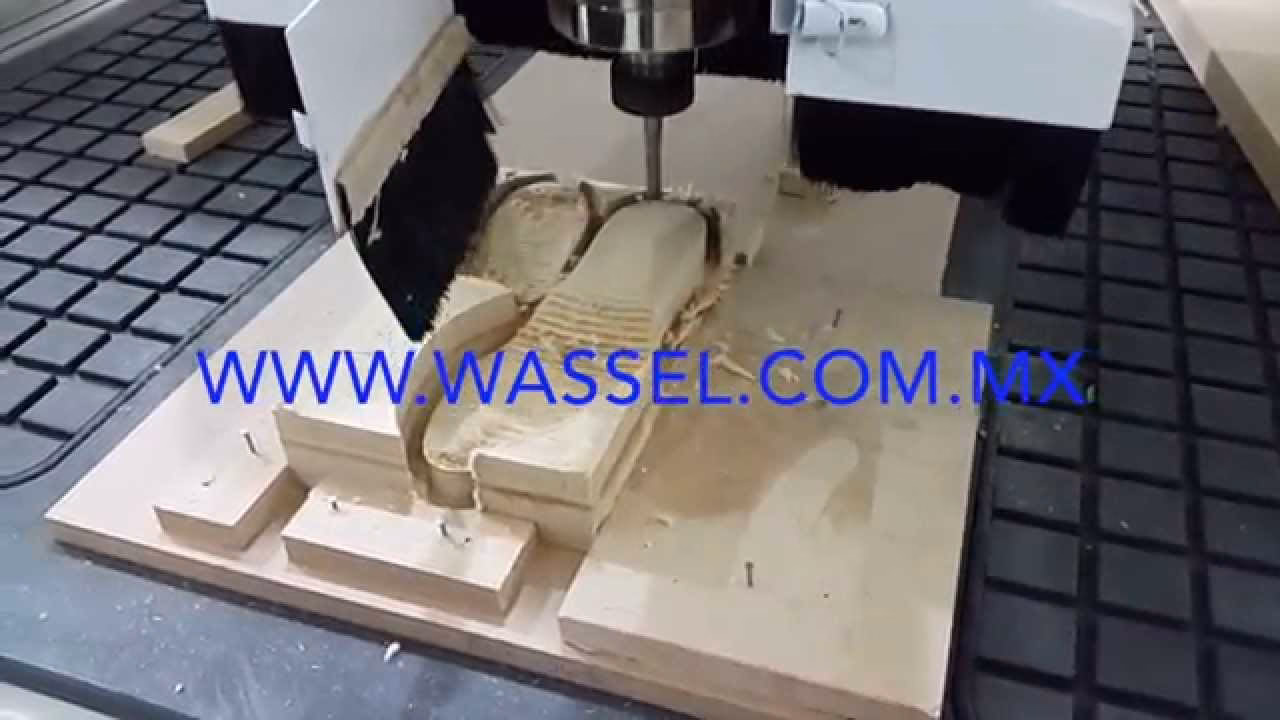

Una fresadora CNC (Control Numérico Computarizado) casera es el sueño hecho realidad para muchos aficionados al DIY. Es una máquina controlada por ordenador capaz de moldear, grabar, tallar y fresar todo tipo de materiales con una versatilidad asombrosa. Desde la creación de piezas personalizadas hasta placas PCB o intrincadas esculturas 3D, las posibilidades son casi ilimitadas.

Componentes Esenciales para una CNC

Para construir una CNC, necesitarás una combinación de piezas mecánicas, electrónicas y motores:

• Estructura: Puede ser de madera (DM) o metal, dependiendo del tamaño y la rigidez deseada.
• Motores Paso a Paso: Son dispositivos de alta precisión que convierten impulsos eléctricos en desplazamientos angulares controlados. Un motor típico gira 1.8° por paso, lo que significa 200 pasos para una vuelta completa (360°), permitiendo un control muy fino de los movimientos de los ejes de la fresadora. Se necesitan al menos tres (uno por cada eje X, Y, Z), con una fuerza mínima de 1.5 g/cm.
• Drivers A4988 (Pololu): Son controladores electrónicos que gestionan los motores paso a paso. Reciben señales de una placa Arduino (un microcontrolador muy popular en proyectos de electrónica) y controlan la dirección y velocidad de giro de los motores.
• Herramienta Rotativa (Fresadora): El elemento que realiza el trabajo de corte.
• Varillas Roscadas, Tornillos y Tuercas: Componentes mecánicos esenciales para el movimiento de los ejes.
• Fuente de Alimentación ATX: Una fuente de poder de ordenador es una opción económica y potente para alimentar todos los componentes electrónicos (chips y motores). Es crucial puentearla para que funcione independientemente de un PC. La fuente ATX ofrece diferentes voltajes (3.3V, 5V, 12V) para los distintos componentes. Es fundamental que todas las tierras conectadas (GND) estén unificadas para el correcto funcionamiento del sistema.
• Placa PCB: Para organizar y soldar los componentes electrónicos.

El costo total estimado para una CNC casera puede rondar los 150 euros, dependiendo de la adquisición de los componentes.

Proceso de Montaje de la CNC

El montaje de la CNC requiere atención al detalle, especialmente en la rigidez de la estructura y la alineación de los ejes:

1. Construcción de la Base Principal: Crea un cajón que alojará la electrónica y sobre el cual trabajará la fresadora. Las medidas son totalmente personalizables, determinando el área máxima de trabajo de la máquina.
2. Creación de Raíles para el Eje X: Instala listones de madera o metal en los lados opuestos del cajón base para que el cabezal principal pueda deslizarse hacia adelante y hacia atrás.
3. Estructura en Forma de "Portería": Construye una estructura con dos tablones verticales y uno horizontal. La tabla horizontal debe tener ranuras para las ruedas del cabezal principal, que se moverá sobre el eje Y. Un listón inferior unirá las paredes para mayor estabilidad y permitirá el paso de la varilla roscada.
4. Ensamblaje del Cabezal del Eje Z: Esta es la parte más compleja y requiere la máxima rigidez. Se forma una caja con tres tablones de madera para albergar la fresadora. Debe tener tapas superior e inferior con orificios para el eje del motor y la varilla roscada, respectivamente. En su interior, se instalan varillas guía verticales para el desplazamiento de la pieza central a lo largo del eje Z. Se recomienda un soporte doble para la fresadora para evitar cabeceos durante el funcionamiento.
5. Colocación y Conexión de Motores: Haz agujeros adecuados en las tablas para los ejes de los motores. Conecta las varillas roscadas a los ejes de los motores (se pueden usar tacos metálicos con rosca interna y lisa para esta unión). Las longitudes de las varillas roscadas se cortan según la profundidad del cajón (eje X), la distancia entre los tablones laterales (eje Y) y la altura del cabezal (eje Z).

El Cerebro de la Máquina: Software y Firmware

La magia de una CNC reside en su capacidad para interpretar instrucciones digitales y traducirlas en movimientos mecánicos. Esto se logra mediante una combinación de software y firmware.

Software de Diseño y Generación de G-code

El proceso comienza con un software de diseño. Puedes crear dibujos 2D vectoriales con programas como Inkscape o modelos 3D con Blender. Una vez que tienes el diseño, necesitas transformarlo en un lenguaje que la máquina entienda: el Código G.

Para esto, se utiliza un programa como PyCam (gratuito y disponible para Windows y Linux). PyCam convierte tus diseños 2D y modelos 3D en Código G, que contiene todas las instrucciones de coordenadas y movimientos para que la máquina cree la figura deseada. Es un software intuitivo con un visor 3D para simular el proceso de mecanizado. Para su funcionamiento con archivos .SVG, requiere la instalación de Inkscape y Pstoedit.

Software de Control de la Máquina (Txapu CNC)

Una vez generado el Código G, se necesita un programa para enviarlo a la máquina. Txapu CNC es una opción popular (disponible para Linux, como Ubuntu, que es una distribución fácil de usar). Este software actúa como interfaz entre tu ordenador y la placa Arduino de la CNC, transmitiendo las instrucciones para que la máquina comience a trabajar.

Firmware para Arduino

Arduino necesita un firmware, un software interno que actúa como intérprete del Código G. Este firmware se carga en la placa Arduino mediante el IDE de Arduino. Una vez cargado el archivo principal del firmware (como "reprap_new_firmware"), se deben realizar ajustes para adaptar la máquina a tus necesidades específicas:

• Bitrate: Asegúrate de que el valor en la pestaña "rsteppercontroller" esté configurado a 19200.
• Ajuste de Pasos por Milímetro: En la pestaña "INIT", debes configurar la cantidad de pasos que el motor paso a paso debe dar para que la varilla roscada avance 1 mm. Este valor se calcula multiplicando las vueltas que da la varilla para avanzar 1 mm por 200 (los pasos que da el motor en una vuelta).
• Feedrates: Estos valores controlan la "velocidad" con la que los drivers A4988 alimentan a los motores. El ajuste depende del motor, variando entre 90 y 1000. Para encontrar el feedrate adecuado, puedes probar con el control manual de Txapu CNC: si el motor suena como un avión, el feedrate es demasiado alto; si suena como una carraca, es demasiado bajo.
• Asignación de Pines: Aquí se asignan los pines digitales de Arduino a los pines de los drivers A4988 (STEP, DIR, RESET). Es importante recordar que los pines DIR suelen usar salidas PWM (Pulse Width Modulation) de Arduino.
• Pines de Extrusora (Opcional): Si planeas usar la máquina también como una impresora 3D, puedes configurar los pines para una extrusora en esta sección.

Manual vs. CNC: Un Vistazo Comparativo

Ambas opciones ofrecen beneficios distintos, y la elección dependerá de tus necesidades y nivel de experiencia:

Preguntas Frecuentes (FAQ)

¿Qué materiales puedo mecanizar con estas fresadoras caseras?

Con la fresadora manual, te enfocarás principalmente en metales blandos como el aluminio, latón y algunos aceros suaves. La fresadora CNC, debido a su precisión y control automatizado, expande las posibilidades a madera, plásticos (PVC, acrílico), espumas, y la fabricación de placas de circuito impreso (PCB). La capacidad dependerá de la rigidez de la máquina y la potencia del motor de la fresadora.

¿Es muy difícil el montaje para un principiante?

La construcción de la fresadora manual es un proyecto de bricolaje de nivel intermedio que requiere habilidades básicas en carpintería, metalurgia y paciencia. La CNC es más compleja, ya que añade la capa de electrónica, software y firmware. Sin embargo, con guías detalladas y la disposición a aprender, es un proyecto totalmente abordable para un entusiasta del DIY.

¿Puedo convertir la fresadora manual en CNC más adelante?

¡Sí, absolutamente! Una de las ventajas de la fresadora manual descrita es su diseño modular, que facilita futuras modificaciones. Gracias al uso de perfiles de aluminio estándar y tornillería, puedes integrar motores paso a paso y la electrónica de control para transformarla en una fresadora CNC, ampliando así sus capacidades.

¿Qué es un motor paso a paso y por qué es importante en una CNC?

Un motor paso a paso es un tipo de motor eléctrico que convierte impulsos eléctricos en movimientos angulares discretos. Esto significa que gira un número exacto de grados (pasos) por cada impulso que recibe, lo que le confiere una precisión excepcional en el control de posición. En una CNC, estos motores son cruciales porque permiten un control exacto del movimiento de cada eje (X, Y, Z), asegurando que la herramienta de corte se posicione y desplace con la precisión necesaria para crear diseños complejos.

¿Cuál es el costo aproximado de una fresadora CNC casera?

El costo puede variar significativamente, pero una estimación aproximada para una fresadora CNC casera funcional puede rondar los 150 euros o más, dependiendo de si reutilizas componentes (como una fuente ATX de un ordenador viejo) y la calidad de los materiales que adquieras. Los componentes más costosos suelen ser los motores paso a paso, la placa Arduino y los drivers, así como la herramienta rotativa (fresadora).

¿Necesito conocimientos de electrónica para construir la CNC?

No necesitas ser un experto en electrónica, pero tener una comprensión básica de cómo conectar componentes y soldar será de gran ayuda. La clave es seguir los diagramas de conexión y entender el propósito de cada componente (Arduino, drivers, fuente de alimentación). Los tutoriales y la documentación disponible suelen ser muy claros para guiarte en este aspecto.

Construir tu propia fresadora, ya sea manual o CNC, es un viaje fascinante que te dotará de una herramienta increíblemente poderosa para tus proyectos. Con paciencia, precisión y los recursos adecuados, pronto estarás fabricando piezas que antes solo podías soñar.
