Diseño y Cálculo de Zapatas Aisladas: Guía Completa

En el fascinante mundo de la ingeniería civil, cada estructura, por imponente que sea, se sustenta sobre un elemento fundamental y a menudo subestimado: sus cimientos. Entre las diversas tipologías de cimentaciones, las zapatas aisladas de concreto armado destacan por su eficiencia y versatilidad en la transmisión de cargas al terreno. Un diseño y cálculo preciso de estas zapatas no solo garantiza la estabilidad y durabilidad de una edificación, sino que es un pilar indispensable para la seguridad estructural general. Si te has preguntado cómo se diseña y calcula una zapata aislada, esta guía detallada te proporcionará los pasos esenciales y las consideraciones clave para afrontar este desafío de la ingeniería de manera simplificada y efectiva.

¿Qué es una Zapata Aislada y por qué es Crucial?

Una zapata aislada es un tipo de cimentación superficial que tiene como principal función recibir la carga de una columna o pilar y distribuirla sobre una superficie de terreno mayor, reduciendo así la presión sobre el suelo hasta un valor que este pueda soportar sin deformaciones excesivas o fallas. Son comúnmente utilizadas en estructuras donde las columnas están espaciadas regularmente y las cargas son moderadas, permitiendo que cada columna tenga su propio soporte individual.

La importancia de una zapata aislada radica en su capacidad para actuar como intermediario entre la superestructura y el subsuelo. Un diseño deficiente puede llevar a asentamientos diferenciales, fisuras en la estructura, o incluso al colapso. Por ello, comprender los principios de su diseño es vital para cualquier profesional de la construcción.

Paso 1: Recopilación de Datos Esenciales para el Cálculo de la Zapata Aislada

El primer paso y uno de los más críticos en el diseño de cualquier elemento estructural es la recolección de todos los datos pertinentes. Sin información precisa, cualquier cálculo posterior carecerá de validez. Para una zapata aislada, se necesitan principalmente:

Esfuerzos que Actúan sobre la Zapata Aislada (Cargas)

• PD (Carga Muerta): Representa el peso propio de todos los elementos estructurales y no estructurales permanentes de la edificación (muros, losas, acabados, cubiertas, etc.). Es una carga constante que actúa durante toda la vida útil de la estructura.
• PL (Carga Viva): Son las cargas variables y transitorias generadas por el uso y ocupación de la edificación (personas, mobiliario, equipos móviles, nieve, etc.). Su magnitud puede variar con el tiempo.
• Pcs (Carga de Servicio): Es la suma de la carga muerta y la carga viva (Pcs = PD + PL). Esta carga se utiliza para el predimensionamiento y la verificación de las presiones sobre el terreno, asegurando que la capacidad portante del suelo no sea excedida bajo condiciones de servicio normales.

Datos de Ingreso para el Predimensionamiento de la Base

Además de las cargas, es fundamental conocer las propiedades del terreno y de los materiales a utilizar:

• Resistencia del Terreno: También conocida como capacidad portante del suelo. Este dato es crucial y se obtiene de un estudio geotécnico o estudio de suelos. Indica la presión máxima que el suelo puede soportar sin fallar o experimentar asentamientos excesivos.
• Datos del Concreto: Principalmente la resistencia a la compresión del concreto (f'c).

El predimensionamiento inicial de la base de la zapata es un punto de partida. La dimensión mínima recomendada para efectos sísmicos suele ser de 30 cm. Sin embargo, esta es una guía preliminar; la dimensión final a menudo se ajustará a los planos de arquitectura y a los resultados de los cálculos detallados.

Paso 2: Verificación de las Resistencias de Diseño de Materiales: Concreto y Acero

Los materiales utilizados en el concreto armado tienen propiedades de resistencia específicas que deben ser verificadas y consideradas en el diseño:

Resistencia a la Compresión del Concreto (f'c)

El concreto es el material principal que resiste las fuerzas de compresión en la zapata. En Perú, es común utilizar resistencias f'c de 210 kg/cm² o 280 kg/cm² para elementos estructurales como vigas y zapatas. La elección de f'c dependerá de los requisitos estructurales y económicos del proyecto. Un mayor f'c permite secciones más pequeñas o mayor capacidad de carga.

Resistencia a la Fluencia del Acero (fy)

El acero corrugado es el refuerzo que aporta la capacidad a tensión y flexión al concreto. El acero más utilizado en la construcción tiene una resistencia a la fluencia (fy) de 4200 kg/cm². Este valor indica el punto en el que el acero comienza a deformarse plásticamente. Si se opta por otro tipo de acero, es imperativo revisar su ficha técnica para conocer su fy y asegurar que cumpla con los estándares de diseño.

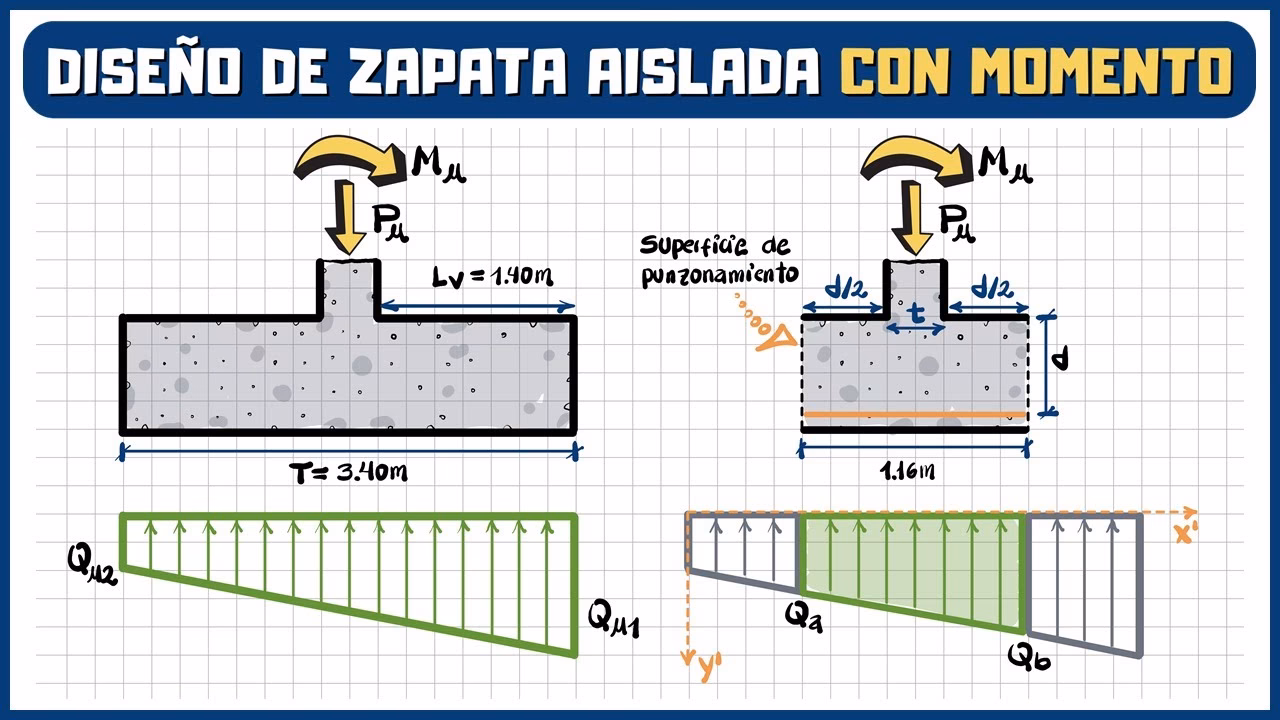

Paso 3: Obtención de los Momentos Actuantes sobre la Zapata

Una vez que se tienen las cargas y las propiedades de los materiales, el siguiente paso es determinar los momentos flectores que actuarán sobre la zapata. Estos momentos son críticos para el diseño a flexión y la cuantificación del acero de refuerzo.

Los momentos se obtienen a partir de un análisis estructural riguroso de la edificación. Existen diversos métodos para su cálculo:

• Métodos Manuales: Son útiles para estructuras simples, pero pueden ser tediosos y propensos a errores en sistemas complejos.
• Métodos Matriciales: Base de muchos programas de análisis, son más precisos pero requieren un conocimiento profundo de la mecánica estructural.
• Análisis por Software: Actualmente, la manera más confiable y eficiente de obtener estos momentos es a través de programas de análisis estructural. Herramientas como ETABS o SAP2000 permiten modelar la estructura completa, incluyendo las zapatas, y calcular los momentos y cortantes con gran precisión, considerando la interacción de todos los elementos.
• Método Simplificado del ACI para Vigas: Aunque la fuente menciona su uso para vigas, algunos principios conservadores pueden aplicarse de forma muy preliminar o para verificaciones rápidas. Sin embargo, para un diseño definitivo de zapatas, se recomienda el análisis detallado.

El resultado de este paso será el Momento Último (Mu), que es el momento de diseño mayorado por factores de carga para considerar las incertidumbres y variaciones en las cargas y la resistencia de los materiales.

Paso 4: Determinación de las Cuantías de Acero Requeridas para Flexión

Con el momento último (Mu) conocido, se procede a calcular la cantidad de acero necesaria para resistir la flexión en la zapata. Este proceso implica el uso de ecuaciones de diseño de concreto armado:

Despejar la Variable 'w'

La primera parte del cálculo de la cuantía de acero se basa en la ecuación general de diseño a flexión para secciones rectangulares de concreto armado, que relaciona el momento último con las propiedades del material y la geometría de la sección:

Mu = ø · f'c · b · (d²) · w · (1 - 0.59w)

Donde:

• Mu: Momento Último (obtenido en el Paso 3).
• ø: Factor de reducción de resistencia a flexión (generalmente 0.9 para flexión, según normativas como ACI).
• f'c: Resistencia a la compresión del concreto.
• b: Ancho de la base de la zapata (o de la sección considerada).
• d: Peralte efectivo de la zapata. Es la distancia desde la fibra extrema en compresión hasta el centroide del acero de refuerzo en tensión. Para fines prácticos, se estima como la altura total de la zapata (h) menos el recubrimiento y la mitad del diámetro de la barra de refuerzo. Un valor común para estimación rápida es d = h - 6 cm, asumiendo un recubrimiento y un diámetro de barra estándar.
• w: Es un parámetro adimensional que se relaciona con la cuantía de acero y la distribución de esfuerzos en la sección. Es la incógnita que debemos despejar de esta ecuación.

Despejar 'w' de esta ecuación cúbica puede requerir métodos numéricos o iterativos, o el uso de tablas y gráficos de diseño.

Determinación de la Cuantía Preliminar (ρ)

Una vez que se ha determinado el valor de 'w', la cuantía preliminar de acero (ρ) se calcula con la siguiente expresión:

ρ = (w · f'c) / (fy)

Donde:

• ρ: Cuantía de acero preliminar (relación entre el área de acero y el área de concreto efectiva).
• w: Parámetro de diseño obtenido en el paso anterior.
• f'c: Resistencia a la compresión del concreto.
• fy: Resistencia a la fluencia del acero.

Determinación de la Cuantía Final (ρ_final)

La cuantía preliminar debe compararse con la cuantía mínima de acero requerida por las normativas para garantizar un comportamiento dúctil y prevenir la falla frágil del elemento. En general, se utiliza la siguiente comparación:

• Si ρ (cuantía preliminar) > 0.0033 —> se utiliza ρ(final) = ρ (cuantía preliminar)
• Si ρ (cuantía preliminar) < 0.0033 —> se utiliza ρ(final) = 0.0033

El valor de 0.0033 es una cuantía mínima común, aunque también puede derivarse de la fórmula 14/fy (por ejemplo, para fy=4200 kg/cm², 14/4200 = 0.00333... ≈ 0.0033). Esta cuantía mínima es crucial para asegurar que el elemento tenga suficiente ductilidad y para controlar el agrietamiento por temperatura y retracción.

Paso 5: Cálculo del Área de Acero Necesario (As) en la Zapata

Con la cuantía final (ρ_final) determinada, el área de acero necesaria (As) se calcula directamente:

As = ρ_final · b · d

Donde:

• As: Área de acero necesaria para el diseño de la zapata (en cm² o in²).
• ρ_final: Cuantía de acero final obtenida en el paso anterior.
• b: Ancho de la base de la zapata.
• d: Peralte efectivo.

Este valor de As representa la cantidad total de acero que debe colocarse en la sección para resistir el momento flector.

Paso 6: Selección y Disposición Final de las Barras de Acero

El último paso del diseño a flexión es seleccionar los diámetros y el número de barras de acero que proporcionen el área de acero requerida (As) y su correcta disposición en la zapata. Las barras deben distribuirse uniformemente en la dirección de la flexión.

Ejemplo de Selección de Barras

Si, por ejemplo, se requiere un área de acero As = 3 cm², se pueden consultar tablas de áreas de barras de refuerzo para encontrar combinaciones adecuadas. Por ejemplo, tres fierros de 1/2 pulgada (Ø 1/2") proporcionan aproximadamente 3 * 1.27 cm² = 3.81 cm², lo cual cumpliría con el requisito.

Tabla de Diámetros de Barras Comunes y sus Áreas

Para facilitar la selección, aquí se presenta una tabla de áreas de acero para diámetros de barras comunes:

La distribución de las barras debe ser uniforme, manteniendo las separaciones mínimas y máximas permitidas por la normativa para asegurar la correcta adherencia del concreto y evitar el agrietamiento excesivo.

Consideraciones Adicionales y Verificaciones Cruciales en el Diseño de Zapatas

El diseño de una zapata aislada no se limita únicamente al cálculo de flexión. Existen otras verificaciones fundamentales para garantizar la integridad estructural:

Verificación por Cortante por Punzonamiento

El punzonamiento es un tipo de falla por cortante que ocurre alrededor de la columna, donde la carga concentrada intenta "perforar" la zapata. Es una de las verificaciones más críticas en zapatas aisladas y debe ser revisada meticulosamente. Implica calcular la resistencia al cortante en una sección crítica que se extiende alrededor del perímetro de la columna. Si la zapata no tiene suficiente peralte o refuerzo para resistir el punzonamiento, puede fallar de forma frágil y catastrófica.

Verificación por Cortante por Flexión (Cortante en una Dirección)

Además del punzonamiento, la zapata debe ser capaz de resistir el cortante a lo largo de su longitud, similar al cortante en una viga. Esta verificación se realiza en secciones críticas ubicadas a una distancia específica de la cara de la columna.

Verificación de la Presión sobre el Terreno

Es indispensable asegurar que la presión transmitida por la zapata al terreno bajo las cargas de servicio no exceda la capacidad portante admisible del suelo. Esta verificación se realiza con las cargas de servicio (sin mayorar) para asegurar que no se produzcan asentamientos excesivos o fallas del suelo bajo condiciones normales de uso.

Anclaje del Refuerzo (Longitudes de Desarrollo)

Las barras de acero deben tener una longitud de anclaje suficiente dentro del concreto para desarrollar su plena resistencia a la fluencia. Esto evita que el acero se deslice o se desprenda del concreto, garantizando que el sistema funcione monolíticamente.

Recubrimiento del Concreto

El acero de refuerzo debe estar protegido por una capa mínima de concreto, conocida como recubrimiento. Este recubrimiento protege el acero de la corrosión, el fuego y los daños físicos. En cimentaciones, donde el concreto está en contacto con el suelo, se requieren recubrimientos mayores para una protección adecuada.

Excentricidad de la Carga

En ocasiones, la carga de la columna puede no aplicarse exactamente en el centroide de la zapata, generando momentos adicionales que deben ser considerados en el diseño para evitar presiones de suelo desiguales o levantamiento parcial de la zapata.

Preguntas Frecuentes (FAQ) sobre Zapatas Aisladas

¿Cuál es la función principal de una zapata aislada?

La función principal de una zapata aislada es recibir la carga concentrada de una columna y distribuirla de manera segura sobre una superficie de terreno más amplia, reduciendo la presión sobre el suelo para que este pueda soportarla sin fallas o asentamientos excesivos.

¿Por qué es fundamental el estudio de suelos antes de diseñar una zapata?

El estudio de suelos (geotécnico) es crucial porque proporciona la capacidad portante admisible del terreno, que es la presión máxima que el suelo puede soportar. Sin este dato, no es posible dimensionar correctamente la base de la zapata ni verificar que el suelo no fallará bajo las cargas de la estructura.

¿Qué factores influyen en el predimensionamiento de una zapata?

El predimensionamiento de una zapata está influenciado principalmente por la magnitud de las cargas de servicio (carga muerta + carga viva) y la capacidad portante del suelo. También se consideran dimensiones mínimas por efectos sísmicos o por criterios de constructividad, y la adaptación a los planos arquitectónicos.

¿Es posible diseñar una zapata aislada manualmente sin software?

Sí, es posible diseñar una zapata aislada manualmente utilizando las ecuaciones de diseño de concreto armado y las normativas aplicables. Sin embargo, para estructuras complejas o con muchas zapatas, el uso de software de análisis y diseño estructural (como ETABS o SAP2000) es mucho más eficiente, preciso y permite una consideración más detallada de todas las interacciones.

¿Qué consecuencias tiene un diseño incorrecto de la zapata?

Un diseño incorrecto de la zapata puede tener graves consecuencias, como asentamientos diferenciales (que causan fisuras y deformaciones en la estructura), falla por punzonamiento (colapso frágil), falla por flexión o cortante, y en casos extremos, el colapso total de la edificación. Esto subraya la importancia de un diseño riguroso y conforme a la normativa.

¿Cuál es la importancia del recubrimiento de concreto en las zapatas?

El recubrimiento de concreto es vital para proteger el acero de refuerzo de agentes externos como la humedad, los sulfatos y los cloruros presentes en el suelo, que pueden causar corrosión. Un recubrimiento adecuado asegura la durabilidad del acero y, por ende, la vida útil de la zapata y de toda la estructura.

Conclusión

El diseño y cálculo de una zapata aislada de concreto armado es un proceso que requiere atención al detalle y un conocimiento profundo de los principios de la mecánica estructural y las normativas vigentes. Desde la recolección precisa de datos hasta la verificación de todas las posibles fallas, cada paso es fundamental para asegurar la estabilidad y la seguridad de la edificación. Si bien los cálculos pueden parecer complejos, al seguir esta guía paso a paso y utilizando las herramientas adecuadas, se puede lograr un diseño robusto y confiable. Recuerda que la cimentación es la base de todo; invertir tiempo y esfuerzo en su correcto diseño es garantizar un futuro sólido para cualquier construcción.
