¿Cómo Ampliar una Zapata Aislada de Forma Segura?

Las zapatas aisladas son elementos fundamentales en la cimentación de muchas edificaciones, encargadas de transmitir las cargas de una columna o pilar al terreno subyacente. Sin embargo, con el paso del tiempo o debido a cambios en las condiciones de la edificación o del suelo, estas zapatas pueden requerir una ampliación. Ya sea por un incremento de cargas, asentamientos diferenciales, o una reevaluación del terreno, saber cómo y cuándo ampliar una zapata es crucial para la estabilidad y seguridad de cualquier construcción. Este proceso, que exige precisión y conocimiento técnico, busca redistribuir las tensiones sobre una mayor superficie de apoyo, asegurando que la estructura se mantenga firme y segura frente a nuevos desafíos.

¿Por Qué Es Necesario Ampliar una Zapata Aislada?

La necesidad de ampliar una zapata aislada no surge de la nada; es el resultado de una evaluación técnica que indica que la capacidad portante actual del cimiento es insuficiente para las exigencias a las que está sometida o lo estará en el futuro. Comprender las razones detrás de esta intervención es el primer paso para abordar el problema de manera efectiva:

• Aumento de Cargas: Es una de las razones más comunes. Si un edificio se somete a una remodelación que implica la adición de pisos, cambios en el uso de espacios (por ejemplo, de residencial a comercial con maquinaria pesada), o la instalación de equipos de gran peso, las cargas transmitidas a las zapatas aumentan significativamente. Si los cimientos existentes no fueron diseñados para estas nuevas cargas, su ampliación se vuelve imperativa.
• Deficiencias en el Diseño Original: En ocasiones, el diseño inicial de las zapatas pudo haber subestimado las cargas reales o las características del suelo. Esto puede llevar a que, con el tiempo, la cimentación muestre signos de fatiga o insuficiencia, como grietas estructurales o asentamientos.
• Asentamientos Diferenciales: Si una parte de la estructura se asienta más que otra, puede generar tensiones y fisuras indeseadas en la edificación. Esto a menudo es un indicio de que algunas zapatas están sobrecargadas o que el suelo bajo ellas tiene una capacidad portante variable. La ampliación puede ayudar a distribuir mejor las cargas y uniformizar los asentamientos.
• Deterioro del Material: El hormigón o el acero de refuerzo de una zapata pueden deteriorarse con el tiempo debido a la humedad, la corrosión o la exposición a agentes agresivos, reduciendo su capacidad estructural. La ampliación puede implicar la reparación y refuerzo de los materiales existentes.
• Cambios en las Propiedades del Suelo: Las características del suelo pueden variar con el tiempo debido a factores como la erosión, cambios en el nivel freático, sismos, o la ejecución de obras cercanas. Si el suelo pierde capacidad portante, las zapatas existentes pueden volverse insuficientes.

Métodos Principales para la Ampliación de Zapatas

Existen dos enfoques principales para ampliar una zapata aislada, cada uno con sus propias particularidades, ventajas y desafíos. La elección del método dependerá de un análisis exhaustivo de la situación específica, incluyendo las cargas a soportar, las condiciones del suelo, el espacio disponible y el grado de afectación que se pueda permitir en la estructura existente.

1. Ampliación por Suplemento de Zapatas (Recalce)

Este método, también conocido como recalce o refuerzo por debajo, implica la construcción de una nueva zapata de hormigón armado de mayor tamaño por debajo de la existente. Es una solución robusta y efectiva, particularmente indicada cuando se requiere un aumento sustancial de la capacidad de carga o cuando la zapata existente presenta problemas de asentamiento severos. El principio es transmitir las cargas a una capa de suelo más profunda y/o a una mayor área de apoyo efectiva.

Proceso de Recalce por Bataches

El recalce es un proceso complejo que debe realizarse por fases sucesivas, conocidas como bataches. Esta técnica es fundamental para evitar el colapso de la estructura durante la intervención, ya que se trabaja de forma segmentada, garantizando que una parte de la cimentación siempre esté soportando las cargas mientras se interviene en otra. Los pasos generales incluyen:

1. Estudio Preliminar y Diseño: Antes de cualquier excavación, se realiza un estudio geotécnico detallado para entender las propiedades del suelo a diferentes profundidades y un análisis estructural exhaustivo para determinar las cargas y las dimensiones de la nueva zapata. Se diseña el plan de bataches, indicando el orden y el tamaño de las secciones a intervenir.
2. Excavación por Bataches: Se excava una sección controlada (batache) debajo de la zapata existente, siguiendo el plan preestablecido. La longitud de cada batache suele ser limitada (por ejemplo, 1 a 1.5 metros) para minimizar el riesgo de desestabilización. Es crucial apuntalar adecuadamente la zapata existente y la estructura superior mientras se realiza la excavación.
3. Preparación de la Superficie: Una vez excavado el batache, se prepara la superficie del suelo de asiento, asegurándose de que esté limpia, nivelada y compactada. Si es necesario, se puede colocar una capa de hormigón de limpieza.

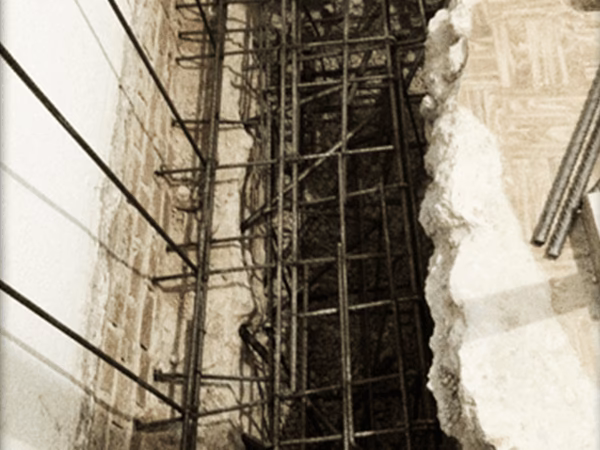

4. Colocación de Armadura: Se instala la armadura de acero de la nueva zapata, diseñadas para resistir las nuevas cargas y para conectarse eficazmente con la zapata existente. En algunos casos, se perforan agujeros en la zapata antigua para insertar barras de anclaje (dovelas) que conecten ambas estructuras.
5. Hormigonado: Se procede al vertido del hormigón en el batache. Es vital asegurar un buen vibrado para eliminar burbujas de aire y garantizar la compactación y el llenado completo del espacio.
6. Curado y Continuidad: Una vez hormigonado el batache, se deja curar el hormigón durante el tiempo necesario para que alcance la resistencia deseada. Solo entonces se puede proceder a excavar y hormigonar el siguiente batache, siguiendo el orden predefinido hasta completar la totalidad de la ampliación. Es un proceso lento pero seguro.

Ventajas y Desventajas

• Ventajas: Permite un aumento significativo de la capacidad portante, es ideal para suelos débiles o cuando se necesitan cimentaciones más profundas, y es muy efectivo para corregir asentamientos.
• Desventajas: Es un proceso costoso y lento, altamente disruptivo para la estructura existente y sus ocupantes, requiere una planificación y ejecución extremadamente precisas, y el riesgo de errores es elevado si no se cuenta con personal especializado.

2. Ampliación por Puenteo de Zapatas (Ampliación Lateral)

Este método consiste en ampliar lateralmente la base de la zapata existente, añadiendo una extensión de hormigón armado a uno o varios de sus lados. Es una opción viable cuando el espacio lo permite y el aumento de carga no es tan crítico como para requerir una cimentación más profunda. La clave es asegurar una conexión monolítica y efectiva entre la zapata existente y la nueva extensión para que actúen como una única unidad.

Consideraciones sobre el Canto (Profundidad)

Al ampliar lateralmente, una de las decisiones clave es si se mantiene el canto (profundidad) de la zapata existente o si se incrementa el de la nueva sección. A menudo, el canto existente de la zapata es un factor limitante, ya que aumentarlo para la extensión puede no ser económicamente viable o estructuralmente necesario para desarrollar el rozamiento lateral o la resistencia a flexión esperada. En escenarios donde no es factible o económico aumentar el canto de la nueva extensión o reforzar la existente en profundidad, se pueden optar por soluciones alternativas para mejorar la conexión y la resistencia. Por ejemplo, en algunos casos específicos, se ha optado por soldar barras corrugadas lateralmente a elementos metálicos existentes (como tubos metálicos que forman parte de la columna o la zapata preexistente) para mejorar la transferencia de carga y la rigidez de la unión. Esta técnica es un ejemplo de cómo la ingeniería busca soluciones innovadoras ante limitaciones específicas del proyecto, asegurando que la zapata ampliada pueda distribuir eficazmente las cargas sobre su nueva superficie.

Proceso Constructivo

1. Excavación Lateral: Se excava alrededor de la zapata existente hasta el nivel de cimentación, dejando espacio suficiente para la nueva extensión.
2. Preparación de la Superficie de Contacto: La superficie lateral de la zapata existente que estará en contacto con la nueva ampliación debe ser preparada. Esto a menudo implica picar o abujardar la superficie para mejorar la adherencia, y limpiar cualquier material suelto.
3. Conexión de Armaduras: Se perforan agujeros en la zapata existente para insertar barras de anclaje (dovelas) que se conectarán con la armadura de la nueva extensión. Es crucial que estas dovelas estén correctamente ancladas y que la armadura de la extensión esté diseñada para trabajar en conjunto con la zapata original.
4. Hormigonado: Se vierte el hormigón para la nueva sección, asegurando un buen vibrado para garantizar la homogeneidad y la adherencia con la zapata existente.
5. Curado: Se procede al curado del hormigón para que alcance su resistencia de diseño.

Ventajas y Desventajas

• Ventajas: Menos disruptivo que el recalce, puede ser más rápido y económico si las condiciones del suelo son adecuadas y el aumento de carga es moderado.
• Desventajas: Limitado por el espacio lateral disponible, puede no ser suficiente para grandes aumentos de carga o problemas de asentamiento profundo, y la conexión entre lo nuevo y lo existente es crítica y debe ser impecable.

Factores Cruciales a Considerar Antes de la Ampliación

Independientemente del método elegido, la ampliación de una zapata aislada es una intervención de ingeniería mayor que requiere un análisis meticuloso y una planificación rigurosa. Ignorar cualquiera de estos factores puede comprometer la estabilidad y seguridad de la estructura a largo plazo:

• Estudios Geotécnicos Detallados: Son la base de cualquier intervención en cimentaciones. Determinan la capacidad portante del suelo, la presencia de niveles freáticos, la estratigrafía y otras propiedades que influyen directamente en el diseño de la ampliación. Un estudio deficiente puede llevar a soluciones ineficaces o incluso peligrosas.
• Análisis Estructural Exhaustivo: Es fundamental entender el comportamiento de la estructura existente, las cargas que soporta actualmente y las que soportará después de la ampliación. Esto incluye el cálculo de las tensiones en la cimentación, la distribución de cargas y la interacción suelo-estructura.
• Viabilidad Técnica y Económica: No todas las soluciones son viables para todos los proyectos. Se debe evaluar si el método propuesto es técnicamente factible dadas las condiciones del terreno, la estructura y el entorno, y si el costo asociado justifica la inversión en comparación con otras alternativas, como la construcción de nuevas cimentaciones o el uso de otras técnicas de refuerzo.
• Impacto en la Edificación y sus Ocupantes: Las obras de cimentación pueden ser ruidosas, vibratorias y generar polvo. Es crucial planificar cómo se gestionarán estas molestias, si la edificación debe ser desalojada parcial o totalmente, y cómo se minimizará el impacto en la rutina de los ocupantes o las operaciones del negocio.
• Sistemas de Drenaje y Nivel Freático: La presencia de agua en el subsuelo puede complicar enormemente las excavaciones y la durabilidad del hormigón. Es necesario planificar sistemas de bombeo o drenaje si el nivel freático es alto y considerar el uso de hormigones especiales o impermeabilizaciones.

Tabla Comparativa: Suplemento vs. Puenteo de Zapatas

Para facilitar la comprensión de las diferencias entre ambos métodos, presentamos una tabla comparativa que resume sus características principales:

Desafíos Comunes y Soluciones en la Ampliación de Zapatas

La ampliación de cimientos no está exenta de desafíos. Anticipar y planificar soluciones para estos problemas es parte integral de un proyecto exitoso:

• Condiciones del Suelo Imprevistas: A pesar de los estudios, el suelo puede presentar variaciones locales. Solución: Flexibilidad en el diseño, monitoreo constante de la excavación y capacidad de adaptar el plan de trabajo.
• Nivel Freático Elevado: El agua puede dificultar las excavaciones, debilitar las paredes y afectar el hormigonado. Solución: Sistemas de bombeo eficientes (pozos de agotamiento), uso de hormigones sumergibles o aditivos impermeabilizantes, y protección de las excavaciones.
• Interferencia con Instalaciones Existentes: Tuberías, cables eléctricos o de comunicaciones pueden cruzar la zona de trabajo. Solución: Localización exhaustiva de todas las instalaciones antes de excavar y coordinación con las empresas de servicios para su reubicación o protección.
• Vibraciones y Estabilidad de Estructuras Adyacentes: Las excavaciones y el uso de maquinaria pueden generar vibraciones que afecten a edificios vecinos. Solución: Monitoreo de vibraciones, uso de maquinaria de bajo impacto y, si es necesario, apuntalamientos preventivos en estructuras colindantes.
• Conexión entre Hormigón Antiguo y Nuevo: Asegurar una conexión monolítica es crucial. Solución: Preparación adecuada de las superficies de contacto (picado, limpieza), uso de aditivos ligantes o epóxicos, y un diseño de armaduras que garantice la transferencia de esfuerzos.

La Importancia Ineludible de la Ingeniería Estructural

Es imposible enfatizar lo suficiente la necesidad de contar con la participación de ingenieros estructurales y geotécnicos calificados para cualquier proyecto de ampliación de zapatas. Estos profesionales son los únicos capacitados para realizar los estudios necesarios, diseñar la solución óptima, supervisar la ejecución y garantizar que la intervención sea segura y efectiva. La cimentación es la base de cualquier edificio; un error en su diseño o ejecución puede tener consecuencias catastróficas. No se trata de una tarea para aficionados ni para improvisados; la vida útil y la seguridad de la estructura dependen directamente de la pericia y el rigor técnico aplicados en esta fase crítica.

Preguntas Frecuentes sobre la Ampliación de Zapatas Aisladas

¿Siempre es necesario ampliar una zapata si hay un problema?

No siempre. Depende de la magnitud del problema, el tipo de suelo y las cargas. A veces, otras soluciones como la inyección de resinas en el suelo, la mejora del terreno o el refuerzo de la propia columna pueden ser suficientes. Un estudio técnico determinará la mejor opción.

¿Cuánto tiempo puede llevar un proyecto de ampliación?

El tiempo varía enormemente. Un recalce por bataches puede llevar semanas o incluso meses para una sola zapata, dependiendo de su tamaño y las condiciones del sitio. La ampliación lateral suele ser más rápida, pero también depende de la complejidad y el número de zapatas a intervenir.

¿Cuáles son los riesgos asociados a la ampliación de cimientos?

Los riesgos incluyen asentamientos adicionales durante la obra, desestabilización de la estructura si no se realiza por fases controladas, daños a instalaciones subterráneas, problemas por el nivel freático y fallas en la conexión entre hormigón nuevo y antiguo. Por ello, la supervisión profesional es vital.

¿Se puede realizar la ampliación sin afectar la estructura existente?

Es imposible realizar una ampliación sin afectar de alguna manera la estructura existente, ya que implica excavación y conexión directa con el cimiento. Sin embargo, los métodos como el recalce por bataches están diseñados precisamente para minimizar la afectación y mantener la estabilidad de la edificación durante el proceso.

¿Qué papel juega la armadura en este proceso?

La armadura (barras corrugadas de acero) es fundamental. Proporciona la resistencia a la tracción y a la flexión que el hormigón por sí solo no tiene, asegurando que la zapata ampliada pueda soportar y distribuir eficazmente las cargas. La conexión de la armadura nueva con la existente es un punto crítico de diseño y ejecución.

La ampliación de zapatas aisladas es una intervención estructural de gran envergadura que requiere un profundo conocimiento de la ingeniería civil y geotécnica. Seleccionar el método adecuado, ya sea por suplemento o por puenteo, y ejecutarlo con la máxima precisión, es esencial para garantizar la solidez y la seguridad a largo plazo de cualquier edificación. La inversión en estudios previos y en profesionales cualificados no es un gasto, sino una garantía de que la base de su estructura permanecerá inquebrantable ante los desafíos del tiempo y las cargas.
