f'c=250 kg/cm²: Pilar de la Construcción Moderna

En el fascinante mundo de la ingeniería civil y la construcción, el concreto es, sin duda, el material más utilizado. Su versatilidad y resistencia lo convierten en el pilar fundamental de prácticamente cualquier estructura, desde modestas viviendas hasta imponentes rascacielos y vastos puentes. Sin embargo, no todo el concreto es igual, y una de las propiedades más críticas que define su calidad y capacidad estructural es su resistencia a compresión, comúnmente abreviada como f'c. Cuando hablamos de un concreto con f'c = 250 kg/cm², estamos refiriéndonos a un material con una capacidad específica para soportar cargas sin fallar, un valor estándar y sumamente relevante en innumerables proyectos.

Este artículo se sumerge a fondo en el significado de f'c = 250 kg/cm², desglosando su importancia, los factores intrínsecos y extrínsecos que influyen en su valor, los métodos para su determinación y sus aplicaciones prácticas. Comprender a cabalidad este parámetro es esencial no solo para ingenieros y constructores, sino para cualquier persona interesada en la seguridad y durabilidad de las edificaciones que nos rodean.

¿Qué Significa f'c = 250 kg/cm² y por Qué es Tan Crucial?

La expresión f'c es una abreviatura técnica que se refiere a la resistencia característica a la compresión del concreto. En términos sencillos, representa la capacidad máxima que tiene un volumen de concreto para soportar una carga que intenta aplastarlo antes de que se fracture o se deforme de manera inaceptable. Cuando se especifica un f'c = 250 kg/cm², significa que el concreto ha sido diseñado y debe alcanzar una resistencia a la compresión de 250 kilogramos por cada centímetro cuadrado de su superficie. Esta unidad de medida (kg/cm²) es común en muchos países, aunque también se utilizan otras como psi (libras por pulgada cuadrada) en Estados Unidos o MPa (megapascales) en el sistema internacional.

Este valor no es arbitrario; es el resultado de un diseño meticuloso de la mezcla de concreto y un control riguroso durante su producción y curado. La resistencia a la compresión es la propiedad más relevante para el diseño estructural, ya que la mayoría de los elementos de concreto, como columnas, muros y cimientos, están predominantemente sujetos a fuerzas de compresión. Un f'c adecuado garantiza que la estructura pueda soportar su propio peso, las cargas de uso (personas, mobiliario), las cargas ambientales (viento, nieve, sismo) y cualquier otra fuerza prevista durante su vida útil, asegurando la estabilidad y la seguridad de la edificación.

La Importancia Vital de la Resistencia a Compresión en la Ingeniería Estructural

La resistencia a compresión del concreto es, en esencia, la columna vertebral del diseño estructural. Los ingenieros utilizan el valor de f'c para calcular las dimensiones de los elementos estructurales, como vigas, columnas, losas y cimientos, asegurándose de que sean lo suficientemente robustos para soportar las cargas a las que estarán expuestos. Un f'c inadecuado o inferior al especificado podría comprometer seriamente la integridad estructural de un edificio, llevando a fallas prematuras, deformaciones excesivas o, en el peor de los casos, al colapso.

El valor de f'c = 250 kg/cm² se considera una resistencia estándar y muy versátil. Es comúnmente empleado en la construcción de edificios residenciales de altura media, estructuras comerciales, pavimentos de tráfico moderado y una amplia gama de elementos de concreto reforzado. Su popularidad radica en que ofrece un excelente equilibrio entre la capacidad de carga requerida para la mayoría de las aplicaciones y un costo de producción razonable. Para proyectos que demandan resistencias extraordinariamente altas, como puentes de gran envergadura o rascacielos, se utilizan concretos con valores de f'c significativamente mayores, superando los 400 o incluso 700 kg/cm². Sin embargo, para el día a día de la construcción, 250 kg/cm² es un punto de referencia de confiabilidad y eficiencia.

Factores Clave que Modulan el Valor de f'c: La Ciencia Detrás de la Resistencia

La resistencia final del concreto no es el resultado de un solo componente, sino de una interacción compleja de varios factores. Entender estos elementos es fundamental para producir concreto de alta calidad y garantizar que el f'c especificado se alcance consistentemente en obra:

1. Tipo y Calidad del Cemento

El cemento es el aglomerante que, al reaccionar con el agua, une los agregados para formar una masa sólida. La calidad, finura, composición química y tipo de cemento Portland utilizado (por ejemplo, Tipo I, Tipo II, Tipo III) tienen un impacto directo en la velocidad de hidratación y en la resistencia final del concreto. Un cemento de buena calidad y apropiado para el uso específico es el primer paso hacia un concreto resistente.

2. La Relación Agua-Cemento (a/c)

Este es, quizás, el factor más influyente en la resistencia a compresión del concreto. La relación agua-cemento es la proporción entre el peso del agua y el peso del cemento en la mezcla. Contrario a lo que se podría pensar, más agua no significa mejor concreto. Una relación a/c baja (menos agua por unidad de cemento) generalmente resulta en una mayor resistencia, ya que produce una pasta de cemento más densa y con menos porosidad capilar una vez que el agua en exceso se evapora. Sin embargo, una relación a/c demasiado baja puede dificultar la trabajabilidad y la compactación del concreto, impidiendo una hidratación completa del cemento. El equilibrio es clave: suficiente agua para la hidratación y trabajabilidad, pero no en exceso para no diluir la resistencia.

3. Aditivos y Adiciones

Los aditivos son sustancias químicas que se añaden en pequeñas proporciones durante el mezclado para modificar las propiedades del concreto fresco o endurecido. Ejemplos comunes incluyen:

• Superplastificantes: Permiten reducir la cantidad de agua necesaria para una determinada trabajabilidad, lo que a su vez mejora la resistencia sin comprometer la fluidez.
• Retardadores: Ralentizan el fraguado, útil en climas cálidos o para transportes largos.
• Aceleradores: Aceleran el fraguado y el desarrollo temprano de la resistencia, útil en climas fríos.
• Incorporadores de aire: Mejoran la resistencia a los ciclos de congelación y deshielo.

Las adiciones, como las puzolanas (cenizas volantes, humo de sílice, escoria de alto horno), son materiales finamente divididos que reaccionan con el hidróxido de calcio del cemento hidratado para formar compuestos cementantes adicionales. Estas adiciones pueden mejorar la resistencia a largo plazo, la durabilidad y la impermeabilidad del concreto.

4. Calidad y Tipo de Agregados

Los agregados (arena y grava) constituyen la mayor parte del volumen del concreto (aproximadamente 60-80%). Su calidad es fundamental. Deben ser limpios, duros, duraderos y tener una granulometría adecuada (distribución de tamaños de partículas). Los agregados con formas angulares y texturas rugosas tienden a producir concretos más resistentes porque ofrecen una mejor interconexión y adherencia con la pasta de cemento. La presencia de impurezas, arcilla o materia orgánica puede debilitar la matriz del concreto y reducir su resistencia. La máxima densidad posible del concreto, lograda con una buena combinación de tamaños de agregados, también contribuye a una mayor resistencia.

5. Condiciones de Curado

El curado es el proceso de mantener la humedad y la temperatura adecuadas en el concreto recién colocado para permitir que el cemento se hidrate completamente. Es una etapa crítica para el desarrollo óptimo de la resistencia y la durabilidad. Si el concreto se seca demasiado rápido, la hidratación se detiene, y la resistencia final se verá comprometida significativamente. Un curado deficiente puede resultar en un concreto con menor f'c del esperado, mayor porosidad y menor durabilidad. Métodos de curado incluyen mantener la superficie húmeda (riego, mantas húmedas), aplicar membranas curadoras o utilizar curado con vapor en elementos prefabricados.

6. Proceso de Mezclado, Transporte y Colocación

Un mezclado inadecuado puede resultar en un concreto no homogéneo, con zonas de diferente resistencia. El transporte debe evitar la segregación de los materiales. La colocación debe ser cuidadosa, evitando la caída libre desde grandes alturas que también provoca segregación. Finalmente, la compactación (generalmente mediante vibración) es crucial para eliminar las burbujas de aire atrapadas en la mezcla. El aire atrapado reduce drásticamente la resistencia del concreto; por cada 1% de aire, la resistencia puede disminuir entre un 3% y un 5%.

El Proceso Riguroso para Determinar f'c: Ensayos de Laboratorio

Para asegurar que el concreto cumpla con el f'c especificado, se realizan pruebas de laboratorio estandarizadas. El procedimiento general incluye:

1. Preparación de la Muestra: Durante la colocación del concreto en obra, se toman muestras representativas y se moldean cilindros (generalmente de 15 cm de diámetro por 30 cm de altura) o cubos (de 15x15x15 cm).
2. Curado Estandarizado: Estas muestras se curan en condiciones controladas de temperatura (usualmente 23 ± 2 °C) y humedad (humedad relativa > 95%) para simular un curado óptimo y permitir el desarrollo de la resistencia.
3. Ensayo de Compresión: A edades específicas (comúnmente a los 7 y 28 días, aunque la resistencia final de diseño se asocia con los 28 días), las muestras se colocan en una máquina de ensayo de compresión. Se aplica una carga gradual y controlada hasta que la muestra falla.
4. Cálculo del Valor de f'c: La carga máxima que soporta la muestra antes de la falla se divide por el área de la sección transversal de la muestra. El resultado es la resistencia a compresión expresada en kg/cm², psi o MPa. Se realizan varias muestras para obtener un promedio y asegurar la representatividad.

Este proceso es vital para el control de calidad y para verificar que el concreto entregado y colocado en obra cumple con los requisitos del diseño estructural.

Aplicaciones Comunes de Concretos con f'c = 250 kg/cm²

El concreto con una resistencia de 250 kg/cm² es extremadamente versátil y se utiliza en una amplia gama de proyectos de construcción. Algunas de sus aplicaciones más comunes incluyen:

• Edificaciones Residenciales: Es el estándar para losas, vigas, columnas y cimentaciones de viviendas y edificios de apartamentos de hasta varias plantas.
• Edificaciones Comerciales: Adecuado para estructuras de oficinas, tiendas y pequeños centros comerciales.
• Elementos Estructurales Generales: Columnas, vigas, losas de entrepiso, muros de carga y cimentaciones en proyectos diversos.
• Pavimentos: Utilizado en pavimentos de concreto para carreteras con tráfico moderado, estacionamientos y vías de acceso.
• Muros de Contención: Para la construcción de muros que soportan la presión lateral del suelo.
• Elementos Prefabricados: Muchas piezas prefabricadas de concreto, como bloques, viguetas o paneles, se diseñan con esta resistencia.

Su equilibrio entre resistencia y economía lo convierte en una elección popular para la mayoría de las necesidades constructivas.

Más Allá de f'c: Otras Propiedades Esenciales del Concreto

Aunque la resistencia a compresión es la propiedad más destacada, el concreto tiene otras características que son igualmente importantes para el desempeño y la durabilidad de una estructura:

• Resistencia a la Tracción: El concreto es muy débil a la tracción (apenas un 10-15% de su resistencia a compresión). Por eso, siempre se refuerza con acero (hormigón armado) para resistir estas fuerzas.
• Resistencia a la Flexión: Importante para elementos como vigas y losas que se doblan bajo carga. Se mide con ensayos de viga.
• Módulo de Elasticidad: Indica la rigidez del concreto, es decir, cuánto se deforma bajo una determinada carga. Es crucial para el análisis de deflexiones y el comportamiento de la estructura bajo servicio.
• Permeabilidad: La capacidad del concreto para resistir el paso de líquidos y gases. Una baja permeabilidad es vital para la durabilidad, protegiendo el acero de refuerzo de la corrosión.
• Resistencia a Agentes Agresivos: Como sulfatos, cloruros, ciclos de congelación y deshielo, que pueden deteriorar el concreto con el tiempo.
• Trabajabilidad: La facilidad con la que el concreto fresco puede ser mezclado, transportado, colocado y compactado sin segregación. Se mide comúnmente con el ensayo de asentamiento (cono de Abrams).

Todas estas propiedades deben ser consideradas en el diseño para asegurar una estructura segura, funcional y duradera.

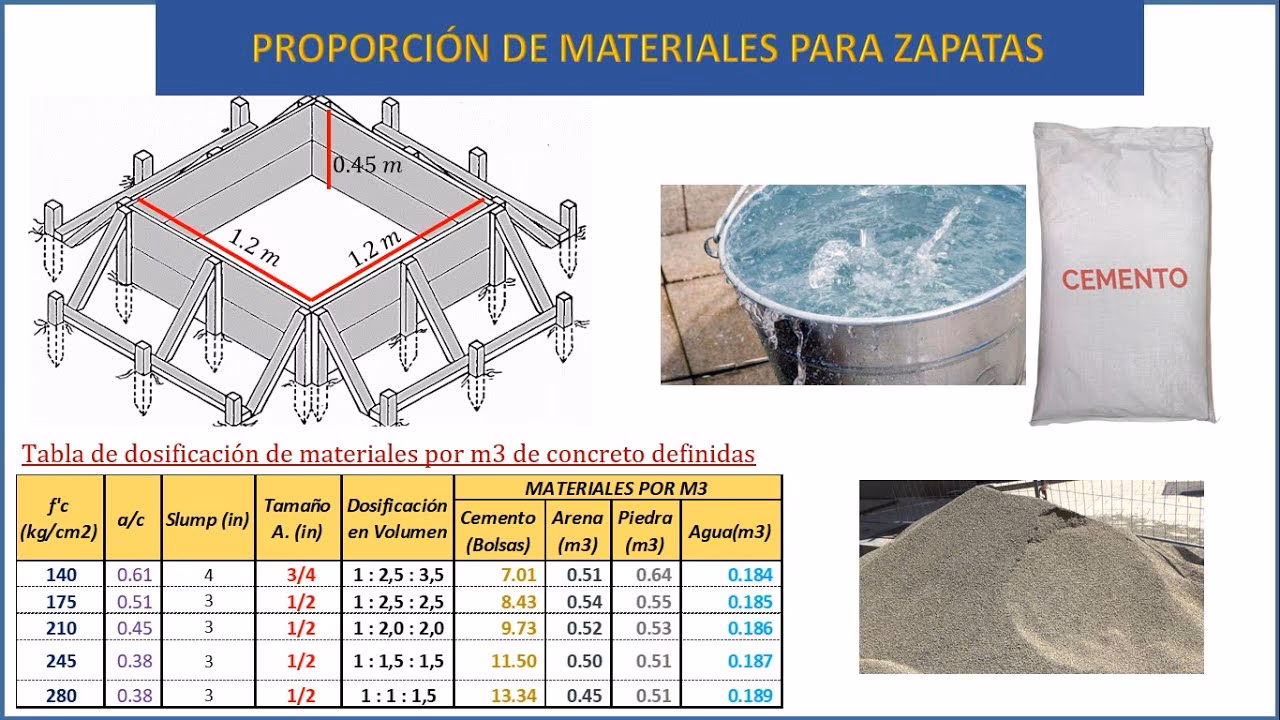

Tabla Comparativa de f'c y sus Aplicaciones Típicas

Preguntas Frecuentes sobre la Resistencia del Concreto

¿Qué sucede si el f'c real del concreto es inferior al especificado en el diseño?

Si las pruebas de laboratorio revelan que la resistencia a compresión del concreto en obra es significativamente menor que el f'c especificado, es una situación grave. Esto implica que la estructura podría no tener la capacidad de carga esperada, comprometiendo su seguridad. Las acciones a tomar varían desde análisis estructurales adicionales para determinar la capacidad real del elemento, hasta la implementación de medidas correctivas como el refuerzo de los elementos afectados, la restricción de cargas o, en casos extremos, la demolición y reconstrucción.

¿Se puede mejorar el f'c de un concreto una vez que ya ha fraguado y endurecido?

No, una vez que el concreto ha endurecido y alcanzado su resistencia a los 28 días (o la edad de diseño), no es posible aumentar su resistencia intrínseca a compresión. La ganancia de resistencia se debe a la hidratación del cemento, un proceso químico que ocurre durante el fraguado y el curado. Si se necesita aumentar la capacidad de carga de un elemento existente, se deben emplear técnicas de refuerzo estructural externas, como añadir más concreto, acero, o usar materiales compuestos de fibra de carbono.

¿Cuánto tiempo tarda el concreto en alcanzar su f'c especificado?

El concreto gana resistencia progresivamente con el tiempo. Si bien la mayor parte de la resistencia (aproximadamente el 70% u 80%) se alcanza en los primeros 7 días, la resistencia característica de diseño (f'c) se define convencionalmente a los 28 días de edad. Sin embargo, el proceso de hidratación continúa, y el concreto puede seguir ganando resistencia a un ritmo más lento durante meses e incluso años, aunque esta ganancia posterior generalmente no se considera en el diseño inicial.

¿Es lo mismo la resistencia a compresión (f'c) que la resistencia a la flexión del concreto?

No, no son lo mismo. La resistencia a compresión (f'c) mide la capacidad del concreto para soportar fuerzas de aplastamiento. La resistencia a la flexión, también conocida como módulo de rotura, mide la capacidad del concreto para resistir la tensión en su cara inferior cuando se dobla. El concreto es mucho más débil a la flexión y a la tracción que a la compresión. Ambos valores son importantes para el diseño, pero se utilizan para diferentes tipos de esfuerzos en los elementos estructurales.

¿Qué impacto tiene la relación agua-cemento en la durabilidad del concreto, además de la resistencia?

La relación agua-cemento no solo influye en la resistencia, sino que es un factor crítico para la durabilidad del concreto. Una menor relación a/c resulta en un concreto más denso, con menor porosidad y, por lo tanto, menos permeable. Un concreto de baja permeabilidad es más resistente a la penetración de agentes agresivos como sulfatos, cloruros (que causan corrosión del acero de refuerzo) y al ataque por ciclos de congelación y deshielo. En ambientes agresivos, especificar una baja relación a/c es tan importante como la resistencia a compresión para garantizar una larga vida útil de la estructura.

Conclusión

La resistencia a compresión del concreto, simbolizada como f'c y con un valor tan común como 250 kg/cm², es mucho más que un simple número; es el pilar fundamental que sustenta la seguridad, la estabilidad y la durabilidad de nuestras edificaciones. Su comprensión profunda, desde los factores que la modulan hasta los rigurosos procesos de prueba, es indispensable en la ingeniería civil y la construcción.

Desde el tipo de cemento y la crucial relación Agua-Cemento, pasando por la calidad de los Agregados y las condiciones de Curado, cada detalle influye en el f'c final. Garantizar que este valor se cumpla en obra es una tarea que requiere un control de calidad constante y un conocimiento técnico sólido. Al dominar estos principios, no solo construimos estructuras más resistentes y seguras, sino que también aseguramos que estas perduren a lo largo del tiempo, resistiendo las inclemencias y las cargas a las que serán sometidas. El concreto con un f'c adecuado es, en definitiva, la base sobre la que se asientan nuestros sueños arquitectónicos y la seguridad de nuestras comunidades.

Si quieres conocer otros artículos parecidos a f'c=250 kg/cm²: Pilar de la Construcción Moderna puedes visitar la categoría Calzado.
