Zapata Corrida: El Pilar Oculto de Tu Edificación

En el fascinante universo de la ingeniería y la construcción, existen elementos que, aunque ocultos bajo tierra, son la verdadera espina dorsal de cualquier estructura. Uno de estos componentes cruciales es la zapata corrida de cimentación, una solución fundamental para garantizar la estabilidad y durabilidad de edificios y muros. Pero, ¿qué es exactamente y por qué es tan importante?

La zapata corrida es un tipo de cimentación superficial que se extiende de forma continua a lo largo de una línea, generalmente bajo muros de carga o una serie de columnas muy próximas entre sí. Su principal función es la de distribuir las cargas que recibe de la estructura superior sobre una superficie de terreno más amplia, reduciendo así la presión sobre el suelo y evitando asentamientos diferenciales que podrían comprometer la integridad del edificio. Es una elección común en terrenos con capacidad portante media a buena y es especialmente eficaz para soportar cargas lineales.

Características Técnicas Esenciales de la Zapata Corrida

La fabricación de una zapata corrida implica el uso de materiales específicos y un control riguroso de sus propiedades para asegurar su resistencia y durabilidad. Los elementos clave son el concreto y el acero de refuerzo, que trabajan en conjunto para soportar las tensiones y compresiones a las que estará sometida la cimentación.

El Concreto: La Base Resistente

El concreto utilizado en las zapatas corridas debe cumplir con especificaciones técnicas precisas para garantizar su rendimiento. Comúnmente, se requiere un concreto con una resistencia a la compresión (f'c) de 20 MPa (equivalente a 200 kg/cm²). Esta resistencia asegura que el concreto puede soportar las cargas verticales sin deformarse excesivamente.

• Clasificación de Exposición A1: Esto indica que el concreto está diseñado para un ambiente seco o permanentemente sumergido, sin riesgo de exposición a ciclos de congelación-descongelación o sales.
• Tamaño Máximo del Agregado (20 mm): Se refiere al diámetro máximo de las gravas o triturados utilizados en la mezcla. Un tamaño adecuado asegura una buena trabajabilidad y compactación del concreto.
• Revenimiento (5 a 10 cm): El revenimiento, o asentamiento del cono de Abrams, mide la consistencia del concreto. Un valor entre 5 y 10 cm indica una mezcla plástica, fácil de trabajar pero lo suficientemente consistente para mantener su forma y evitar la segregación de los materiales.
• Hecho en Obra y Vertido Manual: Aunque la tecnología avanza, muchas zapatas se preparan y vierten en el sitio, lo que permite un control directo de la mezcla y su colocación, especialmente en proyectos de menor escala o acceso complicado.

El Acero de Refuerzo: La Armadura Interna

El concreto es excelente a compresión, pero débil a tracción. Aquí es donde entra el acero de refuerzo, que le confiere la resistencia a la tracción necesaria para soportar las fuerzas de flexión y cizallamiento. Se utiliza acero Grado 42, con un límite de fluencia (fy) de 4200 kg/cm². Esto significa que el acero puede deformarse significativamente antes de fallar, proporcionando ductilidad a la estructura.

• Cuantía Aproximada (100 kg/m³): Esta cifra representa la cantidad de acero por metro cúbico de concreto, un indicador clave del nivel de refuerzo de la zapata.
• Separadores: Piezas que mantienen el acero de refuerzo en su posición correcta dentro del encofrado, asegurando el recubrimiento mínimo de concreto para protegerlo de la corrosión.
• Armados de Espera: Son varillas de acero que sobresalen de la zapata y se conectarán posteriormente con las columnas u otros elementos estructurales que se construirán sobre ella, creando una conexión monolítica y continua.

La elección del cemento y el espesor del recubrimiento de los armados son críticos y dependen de la agresividad del terreno o la presencia de agua con sustancias corrosivas. Un ambiente más agresivo requerirá un cemento especial (por ejemplo, resistente a sulfatos) y un mayor recubrimiento para proteger el acero de la oxidación.

Proceso de Ejecución: De la Excavación a la Cimentación Sólida

La ejecución de una zapata corrida es un proceso meticuloso que requiere atención en cada fase para garantizar la calidad final de la cimentación. No es solo verter concreto; es una secuencia de pasos cuidadosamente planificados.

Condiciones Previas Indispensables

Antes de que el primer camión de concreto llegue, varias condiciones deben cumplirse para asegurar un entorno de trabajo óptimo y resultados estructurales superiores:

• Del Soporte: Es fundamental que exista una capa de plantilla de concreto, una fina capa de concreto de baja resistencia que se vierte directamente sobre el terreno excavado. Esta plantilla proporciona una superficie de apoyo horizontal, limpia y nivelada para la colocación de la armadura y el posterior vertido de la zapata principal, evitando que el concreto de la zapata se contamine con el suelo o que el agua de la mezcla se absorba rápidamente por el terreno.
• Ambientales: Las condiciones climáticas son un factor determinante. Se deben suspender los trabajos de hormigonado si hay lluvia intensa, nieve, viento excesivo, temperaturas superiores a 40°C, o si se prevé que la temperatura descenderá por debajo de los 0°C en las siguientes 48 horas. Las temperaturas extremas o la presencia de agua pueden afectar negativamente el proceso de fraguado y la resistencia final del concreto.
• Del Contratista: El contratista debe tener previstos medios de protección (lonas, calentadores, etc.) para cambios bruscos de clima durante el hormigonado o el fraguado. Además, no se puede iniciar el vertido sin la autorización escrita del Director de Ejecución de la obra, garantizando que todas las condiciones y preparativos han sido revisados y aprobados.

Fases Clave de Ejecución

1. Replanteo y Trazado: Es el primer paso crucial. Consiste en marcar con precisión en el terreno la ubicación exacta y las dimensiones de las vigas y columnas que apoyarán en la zapata, asegurando que la cimentación se construya exactamente donde debe ir según los planos del proyecto.
2. Colocación de Separadores y Fijación de Armados: Una vez excavada la zanja y colocada la plantilla, se posiciona la armadura de acero. Los separadores son esenciales para mantener la distancia correcta entre el acero y el fondo y los lados del encofrado, garantizando el recubrimiento de concreto necesario para proteger el acero de la corrosión.
3. Vertido y Compactación del Concreto: El concreto fresco se vierte cuidadosamente en el encofrado. La compactación, generalmente mediante vibradores, es vital para eliminar el aire atrapado en la mezcla, asegurar que el concreto llene todos los espacios alrededor del acero y las esquinas, y lograr un concreto denso y sin huecos, lo que incrementa su resistencia y durabilidad.
4. Coronación y Enrase de Cimientos: Una vez vertido y compactado, la superficie superior de la zapata se nivela y alisa para crear una base uniforme y horizontal sobre la cual se construirán los elementos estructurales superiores.
5. Curado del Concreto: El curado es quizás la fase más subestimada pero crítica. Consiste en mantener el concreto húmedo durante un período específico (generalmente varios días o semanas) y a una temperatura adecuada. Esto permite que el proceso de hidratación del cemento se complete de manera óptima, desarrollando la resistencia máxima del concreto y reduciendo la aparición de fisuras por retracción. Métodos comunes incluyen el riego constante, la aplicación de membranas curadoras o el uso de cubiertas húmedas.

Condiciones de Terminación y Mantenimiento

Al finalizar el proceso, la zapata corrida debe cumplir con ciertas condiciones para considerarse exitosamente ejecutada. El conjunto debe ser monolítico, es decir, comportarse como una única pieza, y transmitir correctamente las cargas al terreno de manera uniforme. La superficie final debe quedar sin imperfecciones, lo que facilita la conexión con los elementos estructurales siguientes.

En cuanto a la conservación y mantenimiento, es fundamental proteger y señalizar adecuadamente los armados de espera que sobresalen de la zapata. Esto previene daños accidentales, deformaciones o corrosión antes de que se conecten con las columnas o muros que se edificarán sobre ellas.

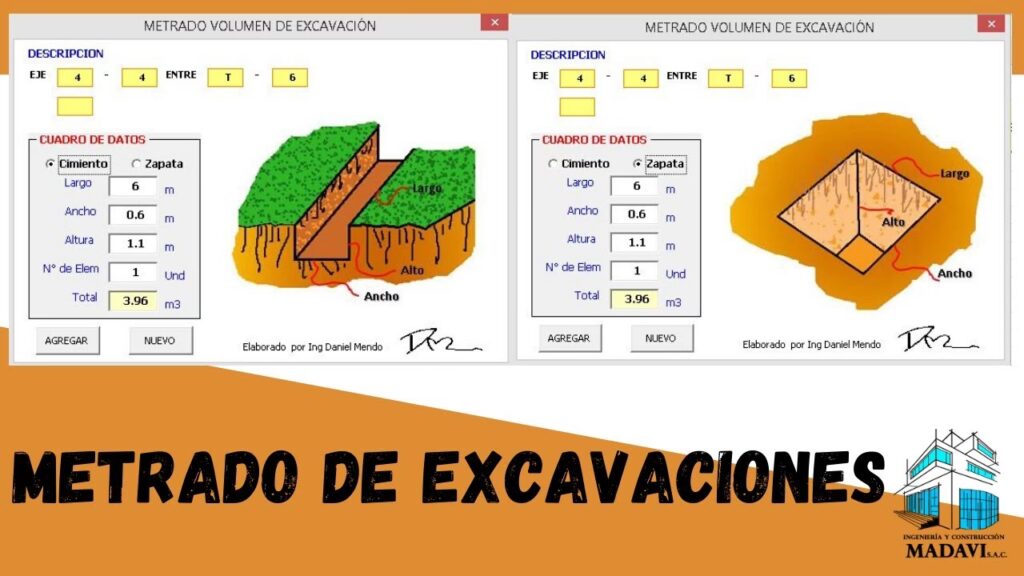

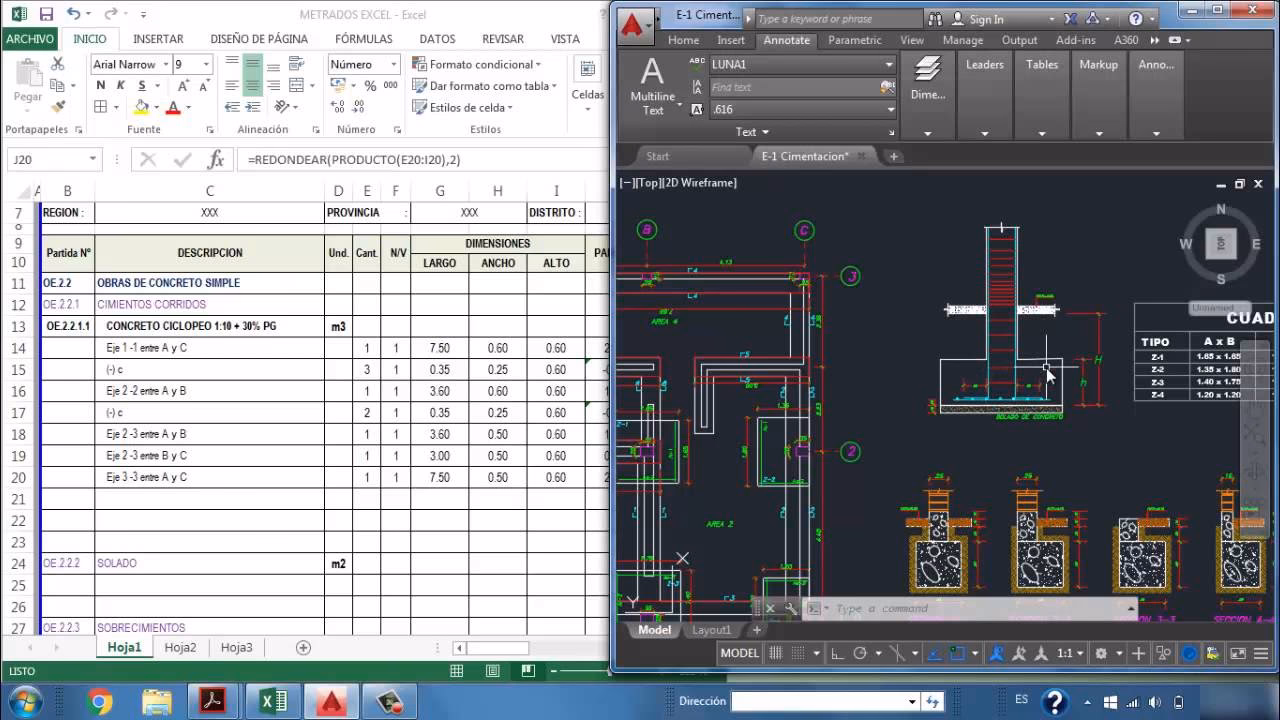

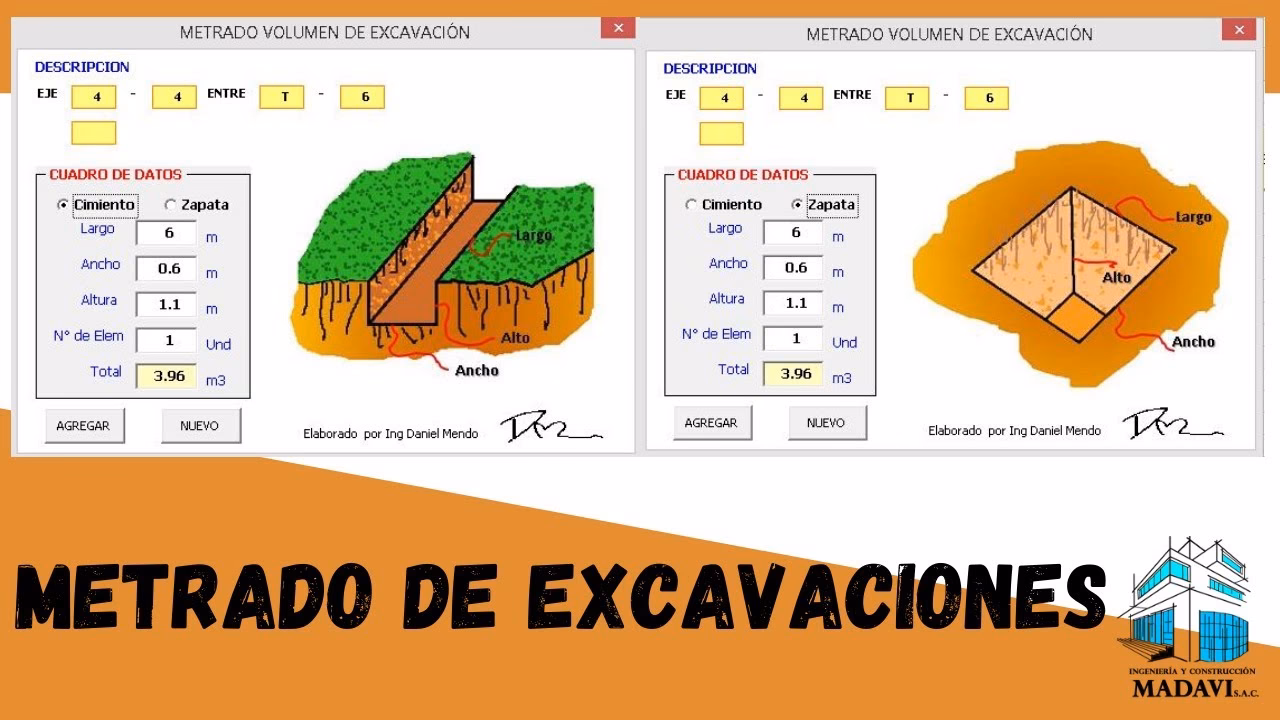

Medición y Abono de la Unidad de Obra

La forma en que se mide el trabajo realizado es crucial para la gestión del proyecto y el pago al contratista. Tanto en la fase de diseño como en la de ejecución, se siguen criterios específicos:

• Criterio de Medición en Proyecto: El volumen de la zapata se mide sobre las secciones teóricas definidas en la documentación gráfica del proyecto. Esto establece la cantidad de material y trabajo estimado.
• Criterio de Medición en Obra y Condiciones de Abono: En la obra, se mide el volumen teórico ejecutado según las especificaciones del proyecto. Es importante destacar que no se incluyen los incrementos de volumen por excesos de excavación no autorizados. Esto incentiva la precisión en la ejecución y evita costos adicionales innecesarios.

Ventajas de la Zapata Corrida

La elección de una zapata corrida no es arbitraria; ofrece múltiples ventajas en ciertas situaciones:

• Distribución de Cargas: Ideal para distribuir cargas lineales de muros o columnas muy cercanas, evitando concentraciones de esfuerzo en puntos específicos.
• Estabilidad: Proporciona una gran estabilidad a la estructura, especialmente en terrenos con capacidad portante media.
• Control de Asentamientos: Al distribuir la carga sobre una mayor área, ayuda a controlar y minimizar los asentamientos diferenciales, que son una causa común de fisuras en las estructuras.
• Económica en Ciertas Situaciones: Puede ser más económica que una serie de zapatas aisladas si las columnas están muy juntas o si se trata de un muro continuo.
• Resistencia a Desplazamientos Laterales: Su forma continua le confiere una buena resistencia a los movimientos laterales o a las fuerzas sísmicas de menor intensidad.

Desafíos y Consideraciones

A pesar de sus ventajas, la zapata corrida también presenta desafíos:

• Mayor Excavación: Generalmente, requiere una mayor excavación en comparación con las zapatas aisladas.
• Terrenos Heterogéneos: En terrenos con grandes variaciones en su capacidad portante, puede no ser la solución más adecuada, ya que los asentamientos diferenciales aún podrían ocurrir si la capacidad del suelo varía drásticamente a lo largo de su longitud.
• Consumo de Material: Puede implicar un mayor consumo de concreto y acero por metro lineal en comparación con otras soluciones si las cargas son muy puntuales.

Comparativa de Materiales Clave

Para entender mejor los materiales que componen una zapata corrida, aquí una tabla resumida de sus propiedades:

Preguntas Frecuentes (FAQs)

¿Cuál es el propósito de la capa de plantilla de concreto?

La plantilla de concreto, también conocida como concreto de limpieza o solera, crea una superficie limpia, nivelada y horizontal sobre la cual se coloca la armadura y se vierte la zapata principal. Evita que el concreto de la zapata se mezcle con el suelo, reduce la pérdida de agua de la mezcla por absorción del terreno y facilita el posicionamiento preciso del acero de refuerzo.

¿Por qué son tan importantes las condiciones ambientales durante el hormigonado?

Las condiciones ambientales extremas (temperaturas muy altas o muy bajas, lluvia intensa, viento fuerte) pueden afectar negativamente la hidratación del cemento, la trabajabilidad del concreto y el proceso de fraguado. Esto puede llevar a una reducción de la resistencia final del concreto, fisuras, o una superficie de mala calidad, comprometiendo la durabilidad de la cimentación.

¿Qué sucede si el concreto se vierte sin la autorización del Director de Ejecución de la obra?

La autorización escrita del Director de Ejecución es un control de calidad y seguridad. Sin ella, se corre el riesgo de que el vertido se realice bajo condiciones no óptimas (climáticas, preparación del soporte, etc.) o sin la supervisión adecuada, lo que podría resultar en una cimentación defectuosa y costosas reparaciones a futuro.

¿Cómo se garantiza que la zapata corrida sea monolítica?

La monoliticidad se logra a través de un diseño adecuado de los armados de acero (asegurando el traslape y anclaje correctos), una correcta compactación del concreto para eliminar vacíos, y un curado efectivo que permita que el concreto alcance su resistencia y cohesión óptimas. Los armados de espera también contribuyen a la continuidad estructural con los elementos superiores.

¿Por qué se miden las zapatas corridas sobre volúmenes teóricos y no sobre el volumen real excavado?

La medición sobre volúmenes teóricos, según el proyecto, es una práctica estándar para controlar los costos y la eficiencia. Si se midiera el volumen real, incluyendo excavaciones excesivas no autorizadas, podría incentivarse una excavación menos precisa, lo que resultaría en un uso ineficiente de recursos y mayores costos para el propietario. El volumen teórico asegura que se pague por el trabajo necesario y bien ejecutado.

Conclusión: La Inversión en una Base Sólida

La zapata corrida de cimentación es mucho más que una masa de concreto y acero enterrada; es una pieza de ingeniería fundamental que sostiene y protege la inversión en cualquier construcción. Su correcta concepción, ejecución y supervisión son vitales para la longevidad y seguridad de la edificación. Desde la elección del cemento adecuado para terrenos agresivos hasta el meticuloso proceso de curado, cada detalle cuenta para asegurar que esta "base sólida" cumpla su función a lo largo del tiempo. Entender su importancia y el rigor de su proceso es clave para cualquiera involucrado en el mundo de la construcción, desde el ingeniero hasta el propietario.
