Columnas de Amarre: El Soporte Invisible de tu Hogar

Cuando pensamos en la robustez de una vivienda, a menudo imaginamos cimientos sólidos y muros resistentes. Sin embargo, existe un componente estructural crucial, aunque menos visible, que actúa como el verdadero esqueleto de la edificación: las columnas de amarre. Estos elementos discretos, pero fundamentales, son la clave para garantizar la estabilidad y la integridad de tu hogar, especialmente en zonas propensas a movimientos sísmicos o ante las cargas diarias que soporta una estructura. Comprender su función y la manera correcta de construirlas es vital para la seguridad a largo plazo de cualquier edificación.

¿Qué son Exactamente las Columnas de Amarre?

Las columnas de amarre, también conocidas como columnas de confinamiento o riostras, son elementos verticales de concreto armado que se construyen en los encuentros de los muros portantes de una edificación. Su propósito principal es confinar y arriostrar los muros de albañilería, es decir, unirlos firmemente entre sí y con los demás elementos estructurales como vigas y cimentaciones, formando una especie de "caja" resistente. Esta interconexión es esencial para que la estructura actúe como un conjunto monolítico y pueda distribuir eficazmente las cargas verticales (peso propio de la edificación, muebles, personas) y, lo que es aún más importante, resistir las fuerzas horizontales generadas por sismos o vientos fuertes.

A diferencia de las columnas principales, que suelen soportar directamente gran parte de las cargas verticales de la losa y la estructura, las columnas de amarre tienen una función más orientada a la integridad del muro. Actúan como un cinturón que evita el pandeo o la falla frágil de los muros portantes de ladrillo, mejorando su capacidad de deformación y su resistencia a la tracción y el corte. Para viviendas de dos pisos, con una cantidad adecuada de muros portantes de ladrillo, su diseño y ejecución son determinantes para la seguridad estructural.

Materiales y Dimensionamiento de las Columnas de Amarre

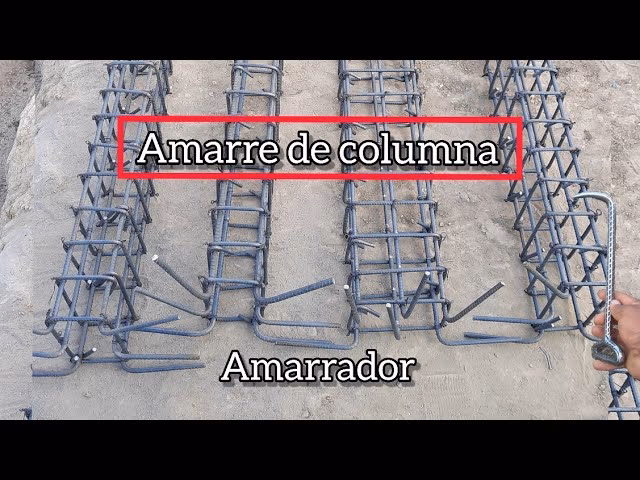

La eficacia de una columna de amarre reside en la calidad y el correcto dimensionamiento de sus componentes. Normalmente, para viviendas de dos pisos, se utilizan barras de acero corrugado como refuerzo longitudinal y estribos de fierro corrugado como refuerzo transversal.

El Acero de Refuerzo Longitudinal: Barras de 3/8" o 1/2"

Las barras longitudinales son el "esqueleto" de la columna, proporcionando resistencia a la flexión y a la compresión. La normativa y el cálculo estructural determinan su diámetro y cantidad. En el contexto de viviendas típicas, como las mencionadas, es común encontrar especificaciones de barras de 3/8 de pulgada o 1/2 pulgada. La elección entre una y otra, así como el número de barras (generalmente cuatro, una en cada esquina del estribo), depende directamente de las cargas esperadas y del diseño estructural específico plasmado en los planos de la edificación.

Los Estribos: Fierro Corrugado de 6 mm

Los estribos son las piezas de acero que envuelven las barras longitudinales, formando anillos. Su función es crucial: confinar el concreto y las barras longitudinales, impidiendo que estas últimas se pandeen hacia afuera bajo compresión y proporcionando resistencia al corte. Para las columnas de amarre, el fierro corrugado de 6 milímetros es un diámetro estándar y ampliamente recomendado. Es fundamental que estos estribos estén bien doblados, con ganchos a 135 grados, para asegurar un correcto confinamiento.

Es imprescindible destacar que tanto las cantidades de barras longitudinales como las de los estribos, así como sus diámetros, deben ser calculadas por un ingeniero estructural y estar explícitamente especificadas en los planos de construcción. Nunca se debe improvisar en este aspecto, ya que un dimensionamiento inadecuado comprometería gravemente la seguridad de la estructura.

El Espaciado de los Estribos: Un Detalle de Máxima Importancia

Si bien el diámetro de los estribos es relevante, su espaciamiento a lo largo de la columna es igualmente crítico. Un espaciamiento incorrecto puede reducir drásticamente la capacidad de confinamiento y la resistencia al corte de la columna, haciéndola vulnerable ante esfuerzos sísmicos o cargas elevadas.

Espaciamiento General y Zonas Críticas

La norma establece que, en la mayor parte de la altura de la columna de amarre, los estribos deben estar espaciados a 25 centímetros como máximo. Sin embargo, existen zonas donde la concentración de esfuerzos es mucho mayor, y por lo tanto, se requiere un confinamiento más riguroso. Estas son las zonas cercanas a los encuentros con vigas, techos o la cimentación. En estas "zonas críticas" o de "confinamiento especial", el espaciamiento de los estribos debe reducirse drásticamente a 10 centímetros como máximo.

Esta variación en el espaciamiento no es arbitraria; obedece a principios de ingeniería sísmica que buscan asegurar la ductilidad de la estructura. Al concentrar los estribos en los extremos de la columna, se garantiza que, en caso de un sismo severo, la columna pueda deformarse plásticamente sin colapsar de manera frágil, disipando energía y permitiendo que la edificación se mantenga en pie.

Tabla Comparativa de Espaciamiento de Estribos

La correcta ejecución de este espaciamiento es un indicador de la calidad de la mano de obra y del apego a los planos de construcción.

La Conexión Fundamental: Columna de Amarre y Muro Portante

De nada sirve tener columnas de amarre bien diseñadas si no están eficazmente unidas a los muros portantes de ladrillo. Dado que las cargas que actúan en una vivienda convencional son elevadas, es de suma importancia que el muro de ladrillo y la columna de amarre estén fuertemente unidos. Esta unión monolítica es lo que permite que ambos elementos trabajen juntos para soportar y resistir los efectos de las fuerzas, ya sean verticales o, crucialmente, horizontales (sísmicas).

El Endentado del Muro: La Unión Perfecta

La forma más efectiva y recomendada para lograr esta fuerte y sólida unión es mediante el endentado del muro. Este método consiste en dejar salientes o "dientes" en los ladrillos del muro cada ciertas hiladas, que se insertan dentro del volumen de la columna de amarre cuando se vierte el concreto. Es decir, los ladrillos no terminan en un plano liso contra el encofrado de la columna, sino que se alternan, creando una interconexión física directa entre el muro y la columna. Este entramado mecánico asegura que, ante cualquier movimiento, el muro y la columna actúen como una única unidad, evitando fallas por separación o deslizamiento entre ellos. El endentado es un detalle constructivo que, aunque sencillo en concepto, tiene un impacto monumental en la resistencia sísmica de la edificación.

Alternativas Cuando el Endentado no es Posible

En algunas situaciones, por diversas razones constructivas o de diseño, puede que no sea posible realizar el endentado del muro. En estos casos, la normativa y el diseño estructural exigen que se implementen refuerzos alternativos para asegurar la conexión entre el muro y la columna. Estos refuerzos pueden variar, incluyendo el uso de mechas de anclaje (varillas de acero que se empotran en el muro y se doblan hacia la columna) o la colocación de armaduras especiales. Es fundamental que, si no se ha podido hacer el endentado, la alternativa de refuerzo esté claramente especificada en los planos estructurales y se ejecute con la misma rigurosidad. La información detallada sobre estas alternativas debe ser proporcionada por el ingeniero a cargo del proyecto.

La Importancia Estructural y Sísmica de las Columnas de Amarre

Más allá de su función de unión, las columnas de amarre son pilares de la seguridad sísmica en construcciones de albañilería confinada. En regiones de alta sismicidad, su presencia y correcto diseño pueden marcar la diferencia entre un daño reparable y un colapso total de la estructura.

Cuando un sismo sacude una edificación, los muros de albañilería están sujetos a fuerzas de corte y flexión muy elevadas. Sin el confinamiento adecuado que proporcionan las columnas de amarre, estos muros pueden agrietarse diagonalmente de manera frágil y perder su capacidad portante, llevando al colapso. Las columnas de amarre actúan como un marco rígido alrededor de cada panel de muro, controlando el agrietamiento, mejorando la capacidad de deformación del muro y garantizando que la energía sísmica se disipe de manera controlada y dúctil. Esto significa que, incluso bajo cargas extremas, la estructura puede sufrir daños, pero sin llegar al colapso catastrófico, dando tiempo a sus ocupantes para evacuar de manera segura.

Su rol es tan vital que, en muchos códigos de construcción, son un requisito indispensable para viviendas de más de un nivel, complementando la función de los muros portantes y los cimientos para crear un sistema estructural integral y resiliente.

Errores Comunes y Consideraciones Adicionales

A pesar de su importancia, la construcción de columnas de amarre puede ser objeto de errores que comprometen su funcionalidad:

• Dimensionamiento Incorrecto: Utilizar diámetros de barras o estribos menores a los especificados, o menor cantidad, debilita la columna.
• Espaciamiento Inadecuado de Estribos: No respetar el espaciamiento reducido en zonas críticas es uno de los errores más peligrosos.
• Falta de Endentado o Conexión Débil: Si el muro y la columna no están bien unidos, no trabajarán como una unidad.
• Concreto de Mala Calidad: Un concreto con resistencia insuficiente o mal vibrado no garantizará el confinamiento necesario.
• Armado Deficiente: Dobleces de estribos incorrectos o falta de recubrimiento adecuado pueden acelerar la corrosión del acero.

Para evitar estos problemas, la supervisión profesional y el apego estricto a los planos estructurales son innegociables. La inversión en un buen diseño y una ejecución de calidad es, en el caso de las columnas de amarre, una inversión directa en la seguridad de tu patrimonio y, lo que es más importante, de tu familia.

Preguntas Frecuentes sobre Columnas de Amarre

¿Cuál es la función principal de una columna de amarre?

Su función principal es confinar y unir los muros de albañilería con otros elementos estructurales (vigas, cimentación) para que la edificación actúe como una unidad cohesionada, resistiendo cargas verticales y horizontales, especialmente las sísmicas.

¿Son las columnas de amarre lo mismo que las columnas estructurales principales?

No exactamente. Las columnas principales suelen soportar cargas verticales elevadas de losas y vigas. Las columnas de amarre, aunque también soportan algo de carga vertical, su rol primordial es el confinamiento y arriostramiento de los muros portantes, mejorando su comportamiento sísmico.

¿Por qué es tan importante el endentado del muro?

El endentado crea una unión mecánica directa entre el muro de ladrillo y la columna de concreto, asegurando que trabajen juntos como una sola unidad. Esto es vital para transferir eficientemente las fuerzas y evitar la separación o el colapso del muro durante un evento sísmico.

¿Qué sucede si no se conectan bien la columna y el muro?

Si la conexión es débil o inexistente, el muro y la columna actuarán de forma independiente. Durante un sismo, el muro podría separarse de la columna, fisurarse o colapsar, poniendo en riesgo la estabilidad de toda la estructura.

¿Siempre se utilizan barras de 3/8" o 1/2" y estribos de 6mm?

Estos son diámetros comunes para viviendas convencionales de hasta dos pisos. Sin embargo, los diámetros y cantidades exactas de acero, así como el tamaño de los estribos, deben ser siempre determinados por un ingeniero estructural y detallados en los planos, basándose en cálculos específicos para cada proyecto.

¿Es necesario un profesional para diseñar las columnas de amarre?

Absolutamente. El diseño de columnas de amarre forma parte del cálculo estructural de una edificación y debe ser realizado por un ingeniero civil o estructural calificado. Solo un profesional puede asegurar que los elementos cumplan con las normativas de construcción y garanticen la seguridad de la vivienda.

En resumen, las columnas de amarre son mucho más que simples elementos verticales; son los guardianes silenciosos de la estabilidad de tu hogar. Su correcto diseño y ejecución son una inversión en la seguridad y durabilidad de la estructura, protegiendo tanto el patrimonio como, lo más importante, la vida de las personas que la habitan. No subestimes el poder de un buen amarre en la construcción.
