Concreto Ciclópeo: Solidez para tus Cimientos

En el vasto mundo de la construcción, donde cada material juega un papel crucial en la estabilidad y durabilidad de una obra, existe una solución que combina tradición y eficacia: el concreto ciclópeo. Este tipo de concreto, a menudo subestimado, es una herramienta invaluable para ingenieros y constructores, especialmente cuando se trata de enfrentar desafíos en el terreno y asegurar bases sólidas. Lejos de ser una simple mezcla, el concreto ciclópeo es una técnica que optimiza recursos y ofrece una resistencia excepcional a la compresión, convirtiéndose en el aliado perfecto para cimentaciones y estructuras de contención. Pero, ¿qué lo hace tan especial y cómo se diferencia de otras soluciones constructivas? Acompáñenos en este recorrido para desentrañar todos los secretos de este material fundamental.

¿Qué es el Concreto Ciclópeo? Una Definición Clara

El concreto ciclópeo es una mezcla particular que se distingue por su composición única. Básicamente, se trata de un concreto simple al que se le incorporan grandes piedras o bloques de roca. Es fundamental entender que este concreto es de carácter no estructurado, lo que significa que no está diseñado para soportar fuerzas de tracción o flexión significativas, como lo haría un concreto reforzado con acero. Su principal fortaleza radica en su capacidad para resistir grandes cargas a la compresión.

La proporción estándar para un concreto ciclópeo es aproximadamente un 60% de concreto simple y un 40% de piedra. Estas piedras deben cumplir con ciertas especificaciones cruciales para garantizar la integridad de la mezcla. Su tamaño máximo debe oscilar entre 15 cm y 30 cm, asegurando que se integren adecuadamente sin comprometer la homogeneidad. Además, es imperativo que las piedras estén completamente limpias, libres de lodo, polvillo, materia orgánica o cualquier otro material que pueda afectar la adherencia con el concreto. Las fracturas también son un no-no; las piedras deben estar intactas y sanas.

Un aspecto vital en su elaboración es que todas las piedras deben quedar completamente cubiertas por el concreto. Para lograr esto, debe existir un espacio mínimo de 10 cm entre las piedras y cualquier superficie o formaleta que las contenga, así como entre las propias piedras. Esto asegura un recubrimiento adecuado y previene la formación de vacíos que podrían comprometer la resistencia final del elemento.

Usos Estratégicos del Concreto Ciclópeo en la Construcción

Gracias a sus propiedades de alta resistencia a la compresión y su capacidad para rellenar grandes volúmenes, el concreto ciclópeo se emplea en diversas aplicaciones dentro de la ingeniería civil y la construcción. Su uso es particularmente ventajoso en situaciones específicas:

• Cimentaciones

  Es uno de los usos más comunes y efectivos. El concreto ciclópeo es muy utilizado en terrenos donde la compactación es deficiente o cuando se necesita profundizar las excavaciones para alcanzar un estrato de suelo con mayor capacidad portante. Al rellenar estas excavaciones con concreto ciclópeo, se crea una base masiva y estable que distribuye eficazmente las cargas de la estructura hacia el suelo. La dosificación y las especificaciones para cimentaciones deben ser rigurosamente determinadas por un ingeniero calculista, quien asegurará que cumplan con los requisitos de carga y las condiciones del terreno.

• Muros de Contención

  Debido a su peso y masa, el concreto ciclópeo es ideal para la construcción de muros de contención por gravedad. Estos muros resisten el empuje de tierras mediante su propio peso, y el ciclópeo proporciona la masa necesaria de manera económica y eficiente. Son comúnmente utilizados en taludes, terrazas o para delimitar terrenos con desniveles.

• Sobrecimientos

  Los sobrecimientos son elementos que se construyen sobre los cimientos para elevar la estructura del nivel del suelo, protegiéndola de la humedad y permitiendo la nivelación. El concreto ciclópeo es una excelente opción para sobrecimientos, ya que proporciona una base robusta y económica sobre la cual se pueden construir los muros.

• Pisos Rústicos

  Para áreas donde no se requiere una superficie de alta precisión o acabado estético, como patios traseros, almacenes rústicos o caminos secundarios, el concreto ciclópeo puede utilizarse para la construcción de pisos. Su composición robusta y su bajo costo lo hacen una alternativa viable para estas aplicaciones, proporcionando una superficie duradera y resistente.

La Elaboración Correcta del Concreto Ciclópeo: Detalles Clave

La calidad y resistencia del concreto ciclópeo dependen en gran medida de una elaboración cuidadosa y el cumplimiento de especificaciones técnicas. Aquí se detallan los aspectos fundamentales:

Dosificación y Resistencia

La resistencia a la compresión (f’c) del concreto simple utilizado en la mezcla ciclópea es crucial. Se recomiendan las siguientes combinaciones:

• Una compresión mínima de f’c = 21 MPa con un 30% de piedra.
• O una compresión mínima de f’c = 17.5 MPa con un 40% de piedra.

La dosificación del concreto debe ser proporcional al porcentaje de piedra que se incorpore. Siempre se debe consultar la calculadora de dosificación específica para el concreto o seguir las indicaciones de un profesional para asegurar las proporciones correctas de cemento, arena, grava y agua.

Aquí una tabla comparativa de resistencia y porcentaje de piedra:

Preparación de las Piedras

Antes de su incorporación a la mezcla, las piedras deben ser sumergidas en agua hasta que estén completamente saturadas. Este paso es crítico porque evita que las piedras absorban la humedad del concreto simple una vez que se mezclan. Si las piedras están secas, actuarán como esponjas, extrayendo el agua necesaria para la hidratación del cemento, lo que resultaría en una mezcla de concreto más seca y, consecuentemente, en una menor resistencia final. La saturación garantiza que el concreto conserve la relación agua/cemento adecuada para un fraguado óptimo.

En cuanto a la forma, las piedras ideales son las de forma ovalada o redonda. Se deben evitar estrictamente las piedras planas y alargadas, ya que estas pueden crear planos de debilidad o vacíos significativos dentro de la masa de concreto, comprometiendo su integridad estructural y resistencia. La forma redondeada permite una mejor envoltura del concreto alrededor de la piedra y una distribución más uniforme de las cargas.

Colocación y Compactación

La forma en que se incorporan las piedras es tan importante como su preparación. Las piedras no se deben lanzar violentamente sobre la mezcla de concreto. En su lugar, deben ser colocadas suavemente para evitar la formación de burbujas de aire excesivas o la segregación de la mezcla. Un lanzamiento brusco puede desplazar el concreto y crear cavidades alrededor de las piedras.

A diferencia del concreto convencional, el concreto ciclópeo no debe ser vibrado. La vibración excesiva podría causar que las piedras más pesadas se asienten en el fondo y que los materiales más finos suban a la superficie, llevando a la segregación de la mezcla. En su lugar, se debe chuzar con una varilla de ½” o 5/8”. Este proceso de chuzado manual ayuda a eliminar los vacíos de aire atrapados y asegura que el concreto fluya y envuelva completamente las piedras, evitando así futuras fragmentaciones o puntos débiles.

Es fundamental que exista una capa de concreto tanto en la base como en la superficie de las piedras, con un espesor no menor a 15 cm. Esto asegura un recubrimiento adecuado y protege las piedras, además de proporcionar una superficie uniforme para futuras construcciones.

Preparación del Terreno

Previo al vaciado del concreto ciclópeo, se recomienda encarecidamente que el terreno compactado y nivelado donde se va a colocar, tenga un solado. Un solado es una capa delgada de concreto pobre (con una resistencia no menor a f’c = 7 MPa) que se vierte directamente sobre el terreno. Este solado cumple varias funciones importantes: proporciona una superficie limpia y nivelada para el vaciado del ciclópeo, evita que el concreto ciclópeo pierda su agua hacia el terreno seco y previene la contaminación de la mezcla con la tierra subyacente.

Cálculo del Concreto Ciclópeo: La Importancia de la Precisión

El cálculo de los volúmenes de concreto y piedra necesarios para una obra de concreto ciclópeo es un paso crítico que debe ser realizado por un ingeniero o profesional calificado. Este cálculo asegura que las proporciones sean las correctas para la resistencia deseada y el volumen total requerido para la estructura. Si bien la información base menciona el uso de una calculadora de dosificación para concreto simple (solo seleccionando MPa), es crucial recordar que la integración de las piedras y el volumen final de la masa ciclópea requieren un análisis detallado que considere el porcentaje de ocupación de las piedras y el espacio entre ellas.

Los cálculos deben tener en cuenta no solo el volumen total del elemento a construir (por ejemplo, una cimentación o un muro de contención), sino también el porcentaje volumétrico de concreto y piedra. Por ejemplo, para un volumen de 1 m³ de concreto ciclópeo con un 40% de piedra, se necesitarían aproximadamente 0.6 m³ de concreto simple y 0.4 m³ de piedra. Sin embargo, debido a la irregularidad de las piedras y la forma en que se asientan en la mezcla, estos porcentajes son aproximados y pueden requerir ajustes en obra. La correcta estimación de materiales evita desperdicios y asegura que la obra se realice con la resistencia y calidad proyectadas.

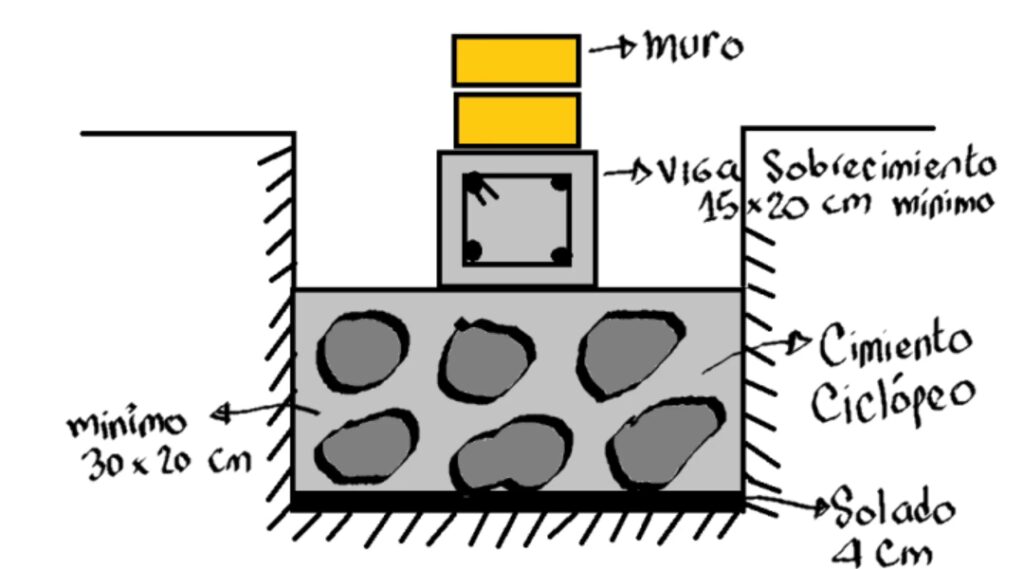

¿Cómo se Construye un Cimiento Ciclópeo? El Proceso Paso a Paso

La construcción de un cimiento ciclópeo sigue un proceso lógico y metódico para garantizar su efectividad y durabilidad. Aquí se describen los pasos esenciales:

1. Excavación de Zanjas: El primer paso es realizar la excavación de las zanjas o la base donde se construirá el cimiento. Estas excavaciones deben tener las dimensiones (ancho y profundidad) especificadas en los planos estructurales, que a su vez están basadas en el estudio de suelos y las cargas de la edificación. Es crucial que el fondo de la excavación esté limpio y nivelado.
2. Preparación del Terreno: Una vez terminada la excavación, se procede a la compactación del fondo de la zanja. Posteriormente, se vierte una capa delgada de solado de concreto pobre (f’c = 7 MPa) sobre la superficie compactada. Esta capa, de unos pocos centímetros de espesor (generalmente entre 5 y 10 cm), sirve para aislar el concreto ciclópeo del suelo, evitando la pérdida de humedad y la contaminación.
3. Preparación de las Piedras: Mientras se prepara el terreno, las piedras que se van a utilizar deben ser seleccionadas según el tamaño y la forma adecuados (ovaladas o redondas, entre 15 y 30 cm) y, lo más importante, deben ser sumergidas en agua hasta su saturación completa. Esto asegura que no absorban el agua del concreto fresco.
4. Vaciado del Concreto Simple: Se comienza vertiendo una primera capa de concreto simple (sin piedras aún) en el fondo de la zanja, con un espesor no menor a 15 cm. Esta capa inicial es fundamental para proporcionar una base uniforme sobre la cual se asentarán las primeras piedras.
5. Colocación de las Piedras: Sobre la capa de concreto fresco, las piedras saturadas se colocan suavemente, una por una, asegurándose de que queden completamente envueltas por el concreto. Es vital que las piedras no se toquen entre sí ni con las paredes de la zanja o formaletas, manteniendo un espacio mínimo de 10 cm. Se debe evitar lanzarlas para no provocar burbujas de aire o desplazar la mezcla.
6. Chuzado del Concreto: A medida que se van colocando las piedras y se vierte más concreto, la mezcla debe ser chuzada con una varilla (½” o 5/8”). Este proceso manual reemplaza la vibración, ayudando a eliminar el aire atrapado y asegurando que el concreto penetre en todos los espacios y recubra completamente las piedras.
7. Capas Sucesivas: Se continúa alternando capas de concreto y piedras, siempre asegurando que las piedras queden bien cubiertas y espaciadas. La capa superior de concreto debe tener también un espesor mínimo de 15 cm para garantizar un recubrimiento adecuado y una superficie superior homogénea.
8. Curado: Una vez vaciado el cimiento, es esencial realizar un curado adecuado del concreto. Esto implica mantener la superficie húmeda durante los primeros días (generalmente 7 días), lo que puede hacerse mediante riego constante, cubriendo con lonas húmedas o aplicando membranas de curado. El curado adecuado es crucial para alcanzar la resistencia final del concreto y prevenir fisuras por retracción.

Es importante recalcar que, por su naturaleza, el concreto ciclópeo es un concreto simple, lo que significa que no contendrá hierro (armadura de acero) como refuerzo interno. Su resistencia es puramente a la compresión y se basa en la integración de las piedras con la matriz de concreto.

Ventajas y Desventajas del Concreto Ciclópeo

Como cualquier material de construcción, el concreto ciclópeo posee un conjunto de ventajas y desventajas que deben ser consideradas al momento de su elección para un proyecto específico.

Ventajas:

• Economía: Es una de sus mayores ventajas. Al incorporar un alto porcentaje de piedras locales, se reduce significativamente la cantidad de concreto simple necesario, lo que se traduce en un menor costo de materiales, especialmente en áreas donde las piedras son abundantes y de fácil acceso.
• Uso de Materiales Locales: Permite aprovechar recursos naturales disponibles en la zona, disminuyendo los costos de transporte y el impacto ambiental asociado.
• Facilidad de Ejecución: Su construcción es relativamente sencilla y no requiere de mano de obra altamente especializada en comparación con el concreto armado. Los procesos de mezcla, vaciado y chuzado son directos.
• Alta Resistencia a la Compresión: Su diseño masivo y la integración de las piedras le otorgan una excelente capacidad para soportar cargas verticales elevadas, ideal para cimentaciones y muros de gravedad.
• Buena Masa y Estabilidad: La gran masa del concreto ciclópeo lo hace muy efectivo para muros de contención que dependen de su propio peso para resistir el empuje de tierras.
• Adaptabilidad a Terrenos Irregulares: Es particularmente útil en terrenos con poca compactación o donde se necesita rellenar grandes volúmenes irregulares de excavación.

Desventajas:

• No Apto para Tracción o Flexión: Su principal limitación es que no está diseñado para resistir fuerzas de tracción o momentos de flexión significativos. Por lo tanto, no es adecuado para elementos estructurales como vigas, losas o columnas donde estas fuerzas son predominantes.
• Mayor Volumen y Peso: Aunque es económico, requiere un mayor volumen de excavación y su peso puede ser considerable, lo que debe ser tenido en cuenta en el diseño.
• Control de Calidad: Aunque la ejecución es sencilla, requiere un buen control de calidad en la selección y preparación de las piedras, así como en la dosificación y el chuzado de la mezcla para evitar vacíos o segregación.
• Limitaciones de Altura: En el caso de muros de contención, la altura está limitada por la sección necesaria para resistir el empuje, lo que puede resultar en muros muy voluminosos para grandes alturas.

Errores Comunes a Evitar en la Construcción con Concreto Ciclópeo

Para garantizar la efectividad y durabilidad del concreto ciclópeo, es crucial evitar ciertos errores comunes que pueden comprometer su resistencia y funcionalidad:

• Uso de Piedras Sucias o Fragmentadas: Incorporar piedras con lodo, polvo, materia orgánica o que presenten fracturas debilita la adherencia con el concreto y reduce la resistencia final.
• No Saturar las Piedras: Si las piedras están secas, absorberán el agua de la mezcla de concreto, alterando la relación agua/cemento y disminuyendo la resistencia. Las piedras deben estar sumergidas en agua hasta su saturación.
• Uso de Piedras Planas o Alargadas: Estas formas no permiten un buen recubrimiento de concreto y pueden crear planos de debilidad o vacíos significativos, afectando la homogeneidad y resistencia. Siempre preferir piedras ovaladas o redondas.
• Lanzar las Piedras: Tirar las piedras con fuerza puede causar segregación en la mezcla de concreto, formación de burbujas de aire y un asentamiento inadecuado de las piedras. Deben ser colocadas suavemente.
• Vibrar el Concreto Ciclópeo: A diferencia del concreto armado, el ciclópeo no debe ser vibrado. La vibración puede segregar la mezcla. El método correcto es el chuzado con varilla para eliminar los vacíos.
• No Asegurar el Recubrimiento de Concreto: Dejar piedras expuestas o con un recubrimiento insuficiente de concreto (menos de 10 cm entre ellas y 15 cm en las superficies) puede llevar a la fragmentación o al deterioro prematuro.
• No Preparar el Solado Previo: Omitir la capa de solado en el fondo de la excavación puede resultar en la pérdida de humedad del concreto hacia el terreno y la contaminación de la mezcla, afectando la resistencia.
• Dosificación Incorrecta: No seguir las proporciones adecuadas de cemento, arena y grava para el concreto simple o no respetar los porcentajes de piedra puede llevar a una resistencia inferior a la requerida o a problemas de trabajabilidad.

Preguntas Frecuentes (FAQ) sobre el Concreto Ciclópeo

¿Es el concreto ciclópeo un concreto estructural?

No, el concreto ciclópeo se considera un concreto no estructural. Está diseñado para resistir principalmente cargas de compresión y no es apto para elementos sometidos a tracción o flexión.

¿Qué tipo de piedras se deben usar en el concreto ciclópeo?

Se deben usar piedras limpias, sin fracturas, preferiblemente de forma ovalada o redonda. El tamaño máximo debe estar entre 15 cm y 30 cm. Se deben evitar las piedras planas y alargadas.

¿Es necesario vibrar el concreto ciclópeo?

No, el concreto ciclópeo no debe ser vibrado. En su lugar, se debe chuzar con una varilla (½” o 5/8”) para eliminar los vacíos de aire y asegurar que el concreto envuelva completamente las piedras.

¿Cuál es el porcentaje de piedra recomendado en la mezcla?

Generalmente, el porcentaje de piedra es de aproximadamente un 40% del volumen total, complementado con un 60% de concreto simple. En algunas aplicaciones, puede ser un 30% de piedra con una mayor resistencia del concreto.

¿Por qué es importante saturar las piedras antes de usarlas?

Saturar las piedras en agua evita que absorban la humedad del concreto simple, lo cual es crucial para que el cemento se hidrate correctamente y el concreto alcance su resistencia final. Si las piedras están secas, pueden debilitar la mezcla.

¿Se puede utilizar concreto ciclópeo para construir losas o vigas?

No, el concreto ciclópeo no es adecuado para losas, vigas o columnas, ya que estos elementos están sometidos a fuerzas de flexión y tracción para las cuales el ciclópeo no ofrece la resistencia necesaria. Para estos fines, se requiere concreto armado (con refuerzo de acero).

¿Es necesario un solado antes de vaciar el concreto ciclópeo?

Sí, es altamente recomendable vaciar un solado (concreto pobre con f’c = 7 MPa) en el terreno compactado y nivelado antes de colocar el ciclópeo. Esto proporciona una base limpia, nivelada y evita la pérdida de agua del concreto fresco al suelo.

En conclusión, el concreto ciclópeo es una solución constructiva robusta, económica y versátil, ideal para cimentaciones masivas, muros de contención y sobrecimientos. Su éxito reside en la correcta selección y preparación de los materiales, así como en un proceso de elaboración meticuloso que respete las proporciones y técnicas de colocación adecuadas. Al entender a fondo sus características y aplicaciones, podemos aprovechar al máximo las bondades de este material, garantizando la solidez y durabilidad de nuestras edificaciones desde sus cimientos. La próxima vez que pienses en construir una base inquebrantable, recuerda el poder del concreto ciclópeo.
