Zapatas Inclinadas: Un Análisis Crítico y su Viabilidad

En el vasto y complejo mundo de la construcción, cada detalle de la cimentación es crucial para la estabilidad y durabilidad de una edificación. La búsqueda constante de soluciones eficientes y económicamente viables lleva a explorar diversas configuraciones estructurales. Entre ellas, el concepto de “zapata inclinada” ha surgido en algunas discusiones, planteando interrogantes sobre su utilidad y seguridad. Sin embargo, en el ámbito de la ingeniería civil, las certezas matemáticas y la experiencia práctica dictan que no todas las ideas innovadoras son, en última instancia, las más adecuadas o seguras.

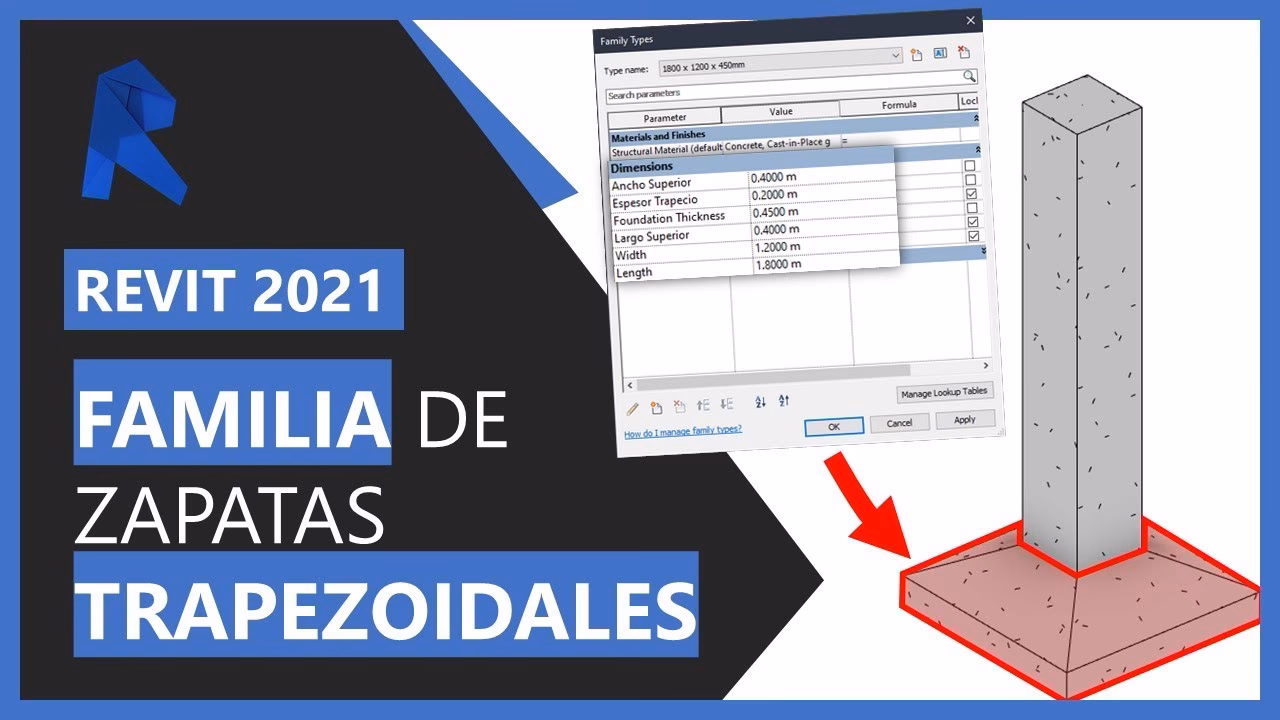

¿Qué son y por qué se consideran las Zapatas Inclinadas?

Una zapata es un elemento estructural fundamental de la cimentación que tiene como propósito transmitir las cargas de la estructura al terreno de apoyo. Tradicionalmente, las zapatas se diseñan y construyen de forma horizontal, distribuyendo las fuerzas verticalmente sobre una base plana y estable. El concepto de “zapata inclinada” surgiría, hipotéticamente, como una adaptación a terrenos con pendientes pronunciadas, buscando quizás un ahorro en la excavación al seguir la topografía natural del suelo. Se podría visualizar como una base de cimentación cuya superficie inferior o superior (o ambas) no es perpendicular al eje de la columna o al terreno, sino que forma un ángulo con la horizontal.

La idea detrás de una zapata inclinada podría ser la de minimizar el volumen de excavación o de concreto, adaptándose directamente a la inclinación del terreno. Sin embargo, esta aparente simplicidad inicial esconde una serie de complejidades y riesgos que la hacen, en la mayoría de los casos, una opción desaconsejable para cualquier proyecto que priorice la seguridad estructural y la durabilidad a largo plazo.

Los Desafíos Insuperables de las Zapatas Inclinadas

La implementación de zapatas inclinadas introduce una serie de problemas técnicos y económicos que superan con creces cualquier supuesto beneficio. La principal preocupación radica en la dificultad de garantizar la estabilidad de la cimentación bajo carga.

Riesgo de Desplazamiento Lateral

Cuando una zapata se apoya en un terreno inclinado, las cargas verticales de la estructura se descomponen en componentes verticales y horizontales. Esta componente horizontal, si no es adecuadamente contrarrestada, puede provocar un desplazamiento lateral de la zapata. Justificar que no existirá tal desplazamiento en ningún momento, considerando los ángulos de rozamiento del terreno y otras variables geotécnicas, es una tarea extremadamente compleja y, a menudo, inviable en la práctica. Un mal cálculo o una ejecución deficiente pueden llevar a un fallo catastrófico de la cimentación.

Problemas con la Calidad del Terreno y Escorrentías

En cimentaciones superficiales, la posibilidad de un deslizamiento del terreno es alta, especialmente si este tiene variantes orgánicas, raíces o está expuesto a escorrentías de agua. Un terreno con pendiente natural que ha sido modificado para recibir una zapata inclinada es aún más susceptible a estos fenómenos. Las raíces pueden comprometer la capacidad portante del suelo, y el agua de escorrentía puede erosionar la base de la cimentación o reducir la resistencia al corte del suelo, aumentando el riesgo de deslizamiento.

Falsa Sensación de Ahorro Económico

Contrario a la intuición, construir una zapata inclinada no suele representar un ahorro económico real. Si bien podría parecer que se excava menos volumen de tierra o se usa menos concreto al seguir la pendiente, la realidad es que las medidas correctivas necesarias para garantizar su estabilidad anulan cualquier beneficio inicial. Para contrarrestar las fuerzas laterales, sería necesario implementar soluciones complejas y costosas, como pozos en los extremos de la zapata que eliminen la fuerza lateral. Estas soluciones adicionales no solo incrementan el costo, sino que también añaden complejidad al diseño y la construcción, dejando de ser una opción económicamente aceptable.

Impacto a Largo Plazo y Mantenimiento Futuro

La vida útil de una edificación se mide en décadas, y durante ese tiempo, es probable que se realicen trabajos de mantenimiento o modificaciones en el terreno circundante. Si 20 años después alguien tiene que abrir una zanja junto a esa casa, no tendrá ni idea de que existe un componente de sostén horizontal del terreno para con la cimentación. No es de esperar que alguien haya tomado la decisión de hacer la cimentación inclinada sin una justificación clara y una documentación exhaustiva, lo cual rara vez se cumple para cimentaciones no convencionales. La falta de previsibilidad y la complejidad de las cimentaciones inclinadas pueden generar problemas costosos e inesperados en el futuro.

Alternativas Comprobadas: Zapatas Escalonadas y Horizontales

Frente a las incertidumbres y riesgos de las zapatas inclinadas, la normativa vigente y la buena práctica de la ingeniería civil ofrecen soluciones probadas y seguras para terrenos con pendiente:

Zapatas Escalonadas

Las zapatas escalonadas son una solución común y efectiva para adaptarse a terrenos con pendiente. En lugar de inclinar la zapata, se construye en tramos horizontales a diferentes niveles, conectando cada nivel con un “paso” vertical. Esto permite que cada sección de la zapata se apoye sobre un terreno horizontal, eliminando los problemas de componentes de fuerza lateral asociados a las zapatas inclinadas. Es fundamental que estos escalones se diseñen y construyan de manera que las zapatas estén adecuadamente trabadas o conectadas entre sí, generalmente con vigas de cimentación o riostras, para garantizar la transmisión uniforme de cargas y evitar movimientos diferenciales.

Aunque “trabajar con zapatas ortogonales (horizontales) funciona”, es preferible “evitar las tracciones laterales entre zapatas (entra agua, arruina ferralla y otros)”. Esto significa que, si bien el escalonamiento es una buena solución, el diseño debe ser meticuloso para evitar puntos débiles que puedan comprometer la integridad estructural a largo plazo, especialmente en lo que respecta a la entrada de humedad y la corrosión del acero de refuerzo.

Zapatas Horizontales con Mayor Excavación

La opción más segura y directa es realizar una excavación un poco más profunda para nivelar el terreno y construir una zapata completamente horizontal. “Solo necesitas excavar un poquito más y la haces horizontal. No busques ahorro aquí porque no lo hay.” Esta afirmación resume la filosofía de la ingeniería de cimentaciones: la seguridad y la previsibilidad no deben comprometerse por un supuesto ahorro inicial. La pequeña inversión adicional en excavación y relleno (si es necesario) se traduce en una cimentación mucho más robusta, fácil de diseñar, construir y mantener, eliminando las complejidades y riesgos inherentes a las zapatas inclinadas.

La Norma E.060: Pilar de la Construcción Segura

Aunque la Norma E.060 de Concreto Armado no menciona explícitamente las “zapatas inclinadas”, su contenido es fundamental para entender por qué este tipo de cimentación es tan problemática. Esta norma establece los requisitos y exigencias mínimas para el análisis, diseño, materiales, construcción, control de calidad e inspección de estructuras de concreto armado. Los principios que rige son la base de cualquier cimentación segura y duradera:

• Personal Calificado: Todas las etapas del proyecto y ejecución deben ser realizadas por profesionales y técnicos calificados (1.3.1.1). Una zapata inclinada requeriría una justificación y supervisión aún más rigurosa, lo que eleva el costo y la complejidad.

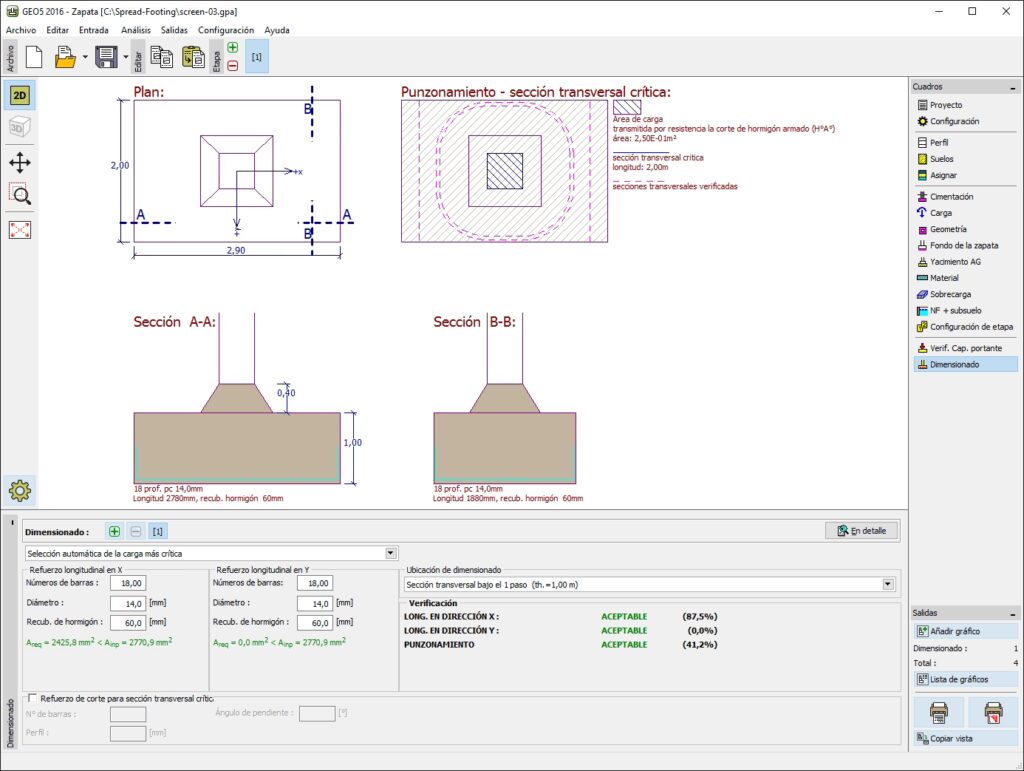

• Diseño Riguroso: Los cálculos y planos deben ser firmados por un Ingeniero Civil Colegiado (1.3.1.2), basándose en normas de diseño sismo-resistente y de cargas (1.3.2.1, 1.3.2.2). El diseño de una zapata inclinada sería extraordinariamente complejo para cumplir con estos requisitos, especialmente en lo referente a la transferencia de fuerzas y la estabilidad lateral.
• Materiales de Calidad: La norma detalla los requisitos para cemento, agregados, agua y acero de refuerzo (Capítulo 2). La calidad y el almacenamiento de estos materiales son cruciales. En una zapata inclinada, la colocación y consolidación del concreto, así como el posicionamiento del refuerzo, podrían verse comprometidos, afectando la calidad final del material.
• Proceso Constructivo Controlado: Desde la preparación del terreno y los encofrados (5.1) hasta el mezclado, transporte, colocación, consolidación y curado del concreto (5.3 a 5.8), la norma exige un control estricto. La pendiente de una zapata inclinada dificultaría la correcta colocación y consolidación del concreto, aumentando el riesgo de vacíos o segregación.
• Tolerancias Estrictas: Las dimensiones de las zapatas tienen tolerancias específicas (6.5.2). Mantener estas tolerancias en una superficie inclinada es inherentemente más desafiante que en una horizontal, lo que podría comprometer la geometría y, por ende, la resistencia de la zapata.
• Refuerzo Adecuado: La norma especifica detalles sobre ganchos estándar, diámetros mínimos de doblado, colocación y recubrimiento del refuerzo (Artículo 7). En una zapata inclinada, el diseño y la colocación de las barras de refuerzo para manejar las complejas fuerzas tridimensionales serían mucho más complicados, y asegurar el recubrimiento uniforme podría ser un reto significativo.

En resumen, la Norma E.060 subraya la necesidad de precisión, control y justificación técnica en cada paso de la construcción con concreto armado. Las zapatas inclinadas, por su propia naturaleza, van en contra de la simplicidad y la previsibilidad que estas normas buscan garantizar, dificultando el cumplimiento de los estándares de seguridad.

Tabla Comparativa: Zapatas Inclinadas vs. Zapatas Horizontales/Escalonadas

Preguntas Frecuentes (FAQ)

¿Por qué se consideran las zapatas inclinadas si son tan problemáticas?

Generalmente, la idea surge de una búsqueda de ahorro en la excavación en terrenos con pendiente. Se piensa erróneamente que seguir la inclinación natural del terreno reducirá los costos. Sin embargo, los desafíos técnicos y las soluciones de seguridad requeridas anulan cualquier ahorro inicial.

¿Son seguras las zapatas inclinadas para una edificación?

No, la seguridad estructural de las zapatas inclinadas es altamente cuestionable. La dificultad para controlar el desplazamiento lateral y la complejidad de las fuerzas que actúan sobre ellas las convierten en una opción de alto riesgo, difícil de justificar y de cumplir con los estándares de diseño y construcción.

¿Qué alternativas existen para cimentar en terrenos con pendiente?

Las alternativas más recomendadas y seguras son las zapatas escalonadas, que dividen la cimentación en tramos horizontales a diferentes niveles, o la nivelación del terreno mediante excavación y la construcción de zapatas completamente horizontales. Ambas opciones son probadas y permiten un diseño y construcción más predecibles y seguros.

¿La normativa de construcción permite el uso de zapatas inclinadas?

La normativa vigente, como la Norma E.060, exige una justificación técnica rigurosa para cualquier elemento estructural. Aunque no las prohíbe explícitamente, la complejidad inherente a las zapatas inclinadas hace que sea extremadamente difícil cumplir con los requisitos de estabilidad, resistencia y durabilidad que estas normas demandan. Un ingeniero responsable difícilmente aprobará un diseño de este tipo sin pruebas y justificaciones extraordinarias.

¿Qué pasa si una zapata inclinada se construye sin las precauciones adecuadas?

Los riesgos son significativos e incluyen deslizamiento de la cimentación, asentamientos diferenciales, fisuras en la estructura, corrosión prematura del acero de refuerzo debido a la entrada de agua, y, en el peor de los casos, un fallo estructural completo. Las consecuencias económicas y de seguridad son inaceptables.

Conclusión

En el ámbito de la construcción, la cimentación es la base sobre la que descansa toda la estructura. Optar por soluciones no convencionales como las zapatas inclinadas, bajo el pretexto de un supuesto ahorro, es una decisión que acarrea riesgos técnicos, económicos y de seguridad inaceptables. La experiencia y la normativa vigente en ingeniería civil señalan claramente que las zapatas horizontales, incluso si requieren una mayor excavación o un diseño escalonado, son la opción más robusta, segura y justificable a largo plazo. La inversión en una cimentación bien diseñada y ejecutada es la mejor garantía para la estabilidad y durabilidad de cualquier edificación.
