Diseño de Zapatas Aisladas: Fundamentos y Claves

La construcción de una estructura sólida y segura comienza mucho antes de que se levante la primera pared. Su verdadero pilar reside en la cimentación, esa parte fundamental que conecta la edificación con el terreno. Dentro de los distintos tipos de cimentaciones, las zapatas aisladas se erigen como una solución ampliamente utilizada, especialmente en estructuras donde las columnas transmiten cargas puntuales y el suelo posee una capacidad portante adecuada. Pero, ¿cómo se diseñan estas zapatas para asegurar la estabilidad y durabilidad a lo largo del tiempo?

El diseño de una zapata aislada no es una tarea trivial; implica una profunda comprensión de la interacción entre la estructura, el suelo y las cargas que se transmitirán. Es un proceso meticuloso que combina principios de mecánica de suelos, ingeniería estructural y conocimientos prácticos de construcción. El objetivo principal es garantizar que la zapata sea capaz de distribuir las cargas del edificio sobre un área suficiente del terreno, sin exceder la capacidad portante del mismo y limitando los asentamientos a valores tolerables para la estructura.

¿Qué son las Zapatas Aisladas y Por Qué Son Cruciales?

Una zapata aislada es un tipo de cimentación superficial que soporta una única columna o pilar, distribuyendo su carga sobre una superficie mayor del terreno. Su diseño y construcción son cruciales porque actúan como el vínculo directo entre la superestructura y el subsuelo. Un diseño deficiente puede llevar a asentamientos excesivos, fisuras en la estructura, o incluso al colapso, poniendo en riesgo la integridad de la edificación y la seguridad de sus ocupantes.

La importancia de una zapata aislada radica en su capacidad para:

• Transmitir cargas: Recibe las cargas axiales, momentos y fuerzas cortantes de la columna.
• Distribuir presión: Reparte estas cargas sobre un área de suelo lo suficientemente grande para que la presión transmitida no exceda la capacidad admisible del terreno.
• Resistir esfuerzos: Soporta los esfuerzos de flexión y corte generados por la distribución de las cargas sobre el terreno.
• Garantizar estabilidad: Asegura que la estructura no sufra asentamientos diferenciales ni vuelcos.

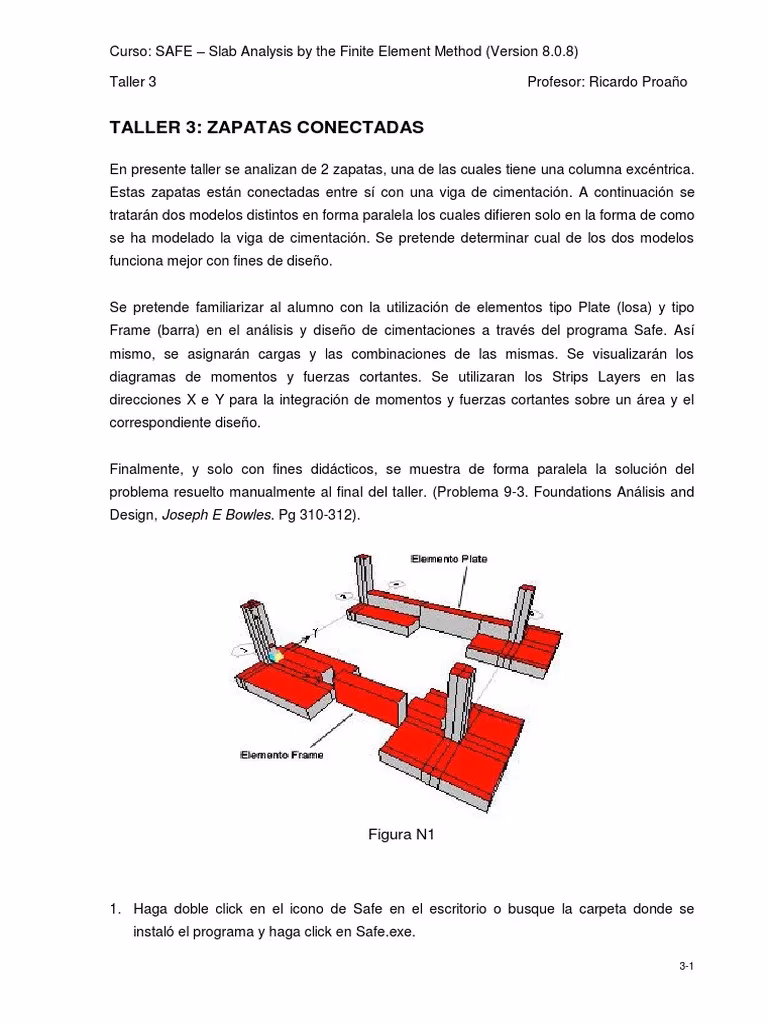

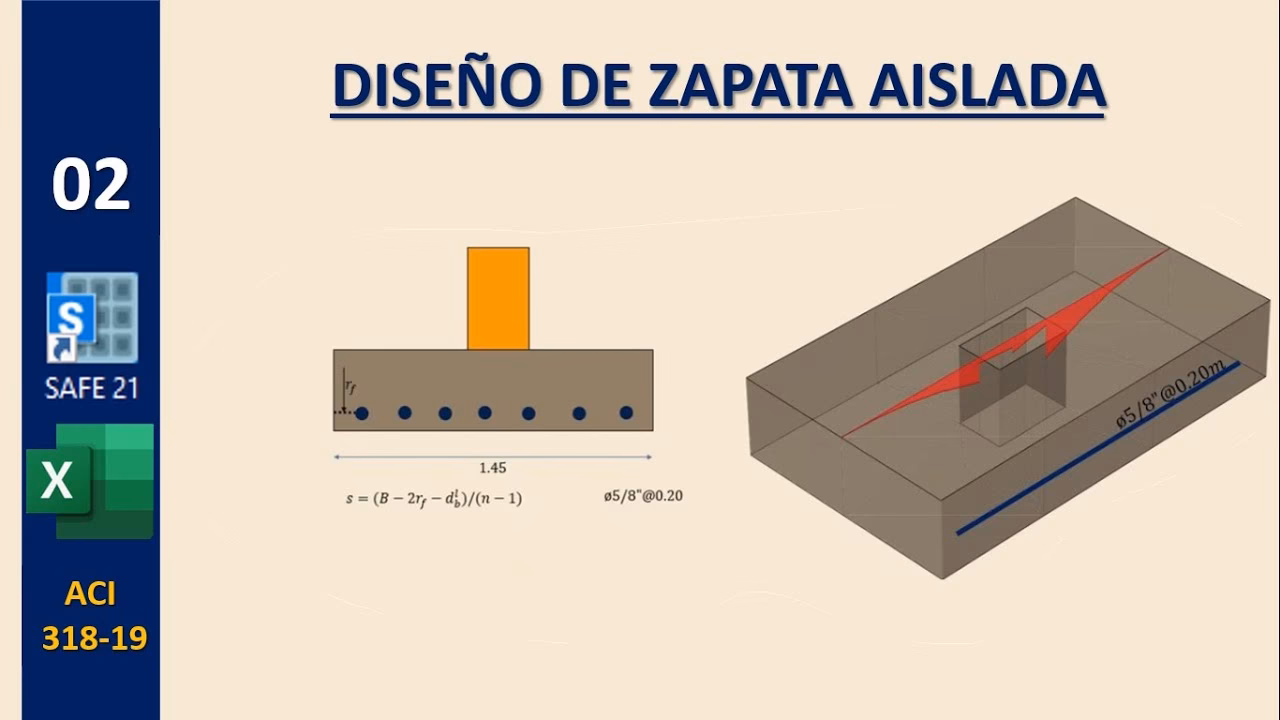

El Proceso de Diseño de la Zapata Aislada: Pasos Fundamentales

El diseño de una zapata aislada es un proceso iterativo que involucra varios pasos interconectados. Es esencial seguir una metodología rigurosa para asegurar la optimización y seguridad de la cimentación.

1. Recopilación de Información Preliminar

Antes de cualquier cálculo, es imprescindible tener una base sólida de información:

• Cargas de la Columna: Se necesitan las cargas de servicio (muerta, viva, viento, sismo) y las cargas mayoradas (factorizadas según normativas como ACI 318, Eurocódigo, etc.) que la columna transmitirá a la zapata. Esto incluye cargas axiales, momentos y fuerzas cortantes.
• Estudio de Suelos (Geotécnico): Este es, sin duda, el pilar del diseño. El estudio geotécnico proporciona datos vitales como la capacidad portante admisible del suelo, el perfil estratigráfico, la presencia de nivel freático, parámetros de resistencia (ángulo de fricción interna, cohesión), y datos de compresibilidad para estimar asentamientos. Sin un estudio de suelos adecuado, cualquier diseño es una suposición riesgosa.
• Materiales: Propiedades del hormigón (resistencia a la compresión f'c) y del acero de refuerzo (fluencia fy).
• Normativa Aplicable: Las regulaciones locales y códigos de construcción (ej. ACI 318 en América, Eurocódigos en Europa) dictan los requisitos mínimos de diseño y seguridad.

2. Determinación de Dimensiones en Planta (Área Requerida)

Este es el primer paso para dimensionar la zapata y se basa en la capacidad portante admisible del suelo y las cargas de servicio (sin mayorar) transmitidas por la columna. La fórmula básica es:

Área Requerida = Carga Axial de Servicio / Capacidad Portante Admisible del Suelo

Una vez obtenida el área, se definen las dimensiones en planta (largo y ancho) de la zapata, que generalmente son cuadradas o rectangulares. Se debe procurar que la presión real sobre el suelo no exceda la presión admisible.

3. Predimensionamiento del Espesor de la Zapata

El espesor inicial de la zapata se estima para cumplir con los requisitos de cortante (punzonamiento y cortante en una dirección). Un espesor mínimo suele ser de 30 a 40 cm, pero esto se ajustará en los cálculos posteriores. Un aspecto crucial que mencionó el usuario es el empotramiento: el plano de apoyo de la zapata debe estar con un empotramiento de por lo menos unos 10 cm del terreno. Este empotramiento asegura que la zapata esté firmemente asentada y protegida, contribuyendo a la estabilidad general y evitando la erosión perimetral.

4. Verificación por Punzonamiento (Cortante en Dos Direcciones)

El punzonamiento es un modo de falla crítico en zapatas, donde la columna intenta "perforar" la zapata. Se verifica la resistencia al cortante en una sección crítica alrededor de la columna, generalmente a una distancia d/2 desde la cara de la columna (donde 'd' es el peralte efectivo de la zapata). La resistencia del hormigón debe ser mayor que el cortante último actuante. Si no cumple, se aumenta el espesor de la zapata o se modifican las dimensiones en planta.

5. Verificación por Cortante en una Dirección

Similar al punzonamiento, pero se considera el cortante en una banda crítica a una distancia 'd' desde la cara de la columna. Se verifica la resistencia al cortante del hormigón en ambas direcciones de la zapata.

6. Diseño por Flexión (Armadura Principal)

Una vez que la zapata ha pasado las verificaciones por cortante, se procede al diseño de la armadura longitudinal. Se calcula el momento flector último en la cara de la columna y se determina la cantidad de acero de refuerzo necesaria en ambas direcciones para resistir estos momentos. Se debe asegurar que la cuantía de acero cumpla con los límites mínimos y máximos establecidos por la normativa.

7. Detalles de la Armadura y Aspectos Constructivos

Una vez calculada la cuantía de acero, se definen el diámetro y la separación de las barras. Es crucial considerar los recubrimientos mínimos para proteger el acero de la corrosión. También se deben especificar los detalles de anclaje de las barras de la columna en la zapata y el armado de estribos si fuera necesario.

Un punto importante mencionado en la información inicial es que las instalaciones (tuberías, conductos) deben estar sobre el plano de los cimientos sin cortes de zapatas y riostras. Esto es vital para no comprometer la integridad estructural de la cimentación. Realizar cortes o perforaciones después de vaciar el hormigón o sin una planificación adecuada puede reducir drásticamente la capacidad resistente de la zapata, llevando a fallas prematuras.

Factores Adicionales a Considerar en el Diseño

• Asentamientos: Además de la capacidad portante, es fundamental estimar los asentamientos esperados y asegurar que sean uniformes y dentro de los límites tolerables para la estructura.
• Nivel Freático: La presencia de agua subterránea puede afectar la capacidad portante del suelo y requerir consideraciones adicionales como el uso de hormigones especiales o sistemas de drenaje.
• Excentricidad de Carga: Si la columna no está centrada sobre la zapata o existen momentos significativos, la presión bajo la zapata no será uniforme, lo que requiere un análisis más complejo y posiblemente un aumento de las dimensiones.
• Acciones Sísmicas: En zonas sísmicas, el diseño debe incorporar las fuerzas sísmicas y asegurar que la zapata tenga la ductilidad y resistencia necesarias para soportarlas.

Tabla Comparativa: Parámetros Clave en el Diseño de Zapatas

Para comprender mejor la interconexión de los elementos, a continuación se presenta una tabla con los parámetros más relevantes en el diseño de zapatas aisladas:

Preguntas Frecuentes sobre el Diseño de Zapatas Aisladas

¿Por qué es tan importante el estudio de suelos?

El estudio de suelos es la base de todo diseño de cimentación. Proporciona la información crítica sobre la capacidad portante del terreno, la presencia de niveles freáticos, la estratigrafía y las propiedades de deformación del suelo. Sin esta información, el diseño de la zapata sería una suposición riesgosa, lo que podría conducir a fallas estructurales o asentamientos excesivos e impredecibles.

¿Qué sucede si no se respeta el empotramiento mínimo de la zapata?

El empotramiento mínimo de 10 cm, como se mencionó, es una buena práctica de ingeniería. Si no se respeta, la zapata puede quedar expuesta a la intemperie, a la erosión superficial del terreno alrededor de sus bordes, o a la socavación. Esto puede comprometer la estabilidad lateral de la zapata y reducir el área efectiva de contacto con el suelo, afectando su capacidad para distribuir las cargas de manera uniforme.

¿Es posible diseñar una zapata sin armadura de acero?

En teoría, para cargas muy bajas y suelos de muy alta capacidad portante, podría concebirse una zapata de hormigón en masa (sin refuerzo). Sin embargo, en la práctica, la gran mayoría de las zapatas aisladas se diseñan con armadura de acero. El hormigón es muy resistente a la compresión, pero débil a la tracción. Las zapatas, al distribuir las cargas, generan momentos flectores que inducen tracciones en su parte inferior, para las cuales el acero de refuerzo es indispensable. Ignorar el acero de refuerzo en la mayoría de los casos sería una grave omisión que comprometería la seguridad.

¿Qué riesgos implica realizar cortes en la zapata para instalaciones?

Realizar cortes o perforaciones en una zapata diseñada para alojar tuberías o conductos sin una previsión y refuerzo adecuados es extremadamente riesgoso. Las zapatas están diseñadas para soportar y distribuir cargas específicas; cualquier interrupción en su sección transversal, especialmente en las zonas donde las fuerzas de corte o flexión son máximas, puede reducir drásticamente su capacidad estructural. Esto podría llevar a fisuras, fallas por cortante o punzonamiento, y en última instancia, comprometer la integridad de la estructura. Es fundamental planificar la ubicación de las instalaciones desde la fase de diseño y, si es necesario, adaptar el diseño de la zapata para incorporarlas de forma segura, o en su defecto, que las instalaciones siempre pasen por encima del plano de los cimientos.

¿Cómo se asegura que los asentamientos sean uniformes?

La uniformidad de los asentamientos es crucial para evitar daños en la superestructura. Se logra principalmente mediante un diseño cuidadoso basado en el estudio de suelos, asegurando que la presión transmitida por cada zapata al terreno sea similar y que la capacidad portante admisible no sea excedida. En suelos heterogéneos o con variaciones significativas en la capacidad portante, puede ser necesario ajustar las dimensiones de las zapatas o incluso considerar otro tipo de cimentación, como una losa de cimentación o zapatas combinadas, para distribuir mejor las cargas y uniformizar los asentamientos.

En resumen, el diseño de zapatas aisladas es un proceso de ingeniería complejo que requiere precisión y conocimiento profundo. Desde la correcta interpretación de las propiedades del suelo hasta la meticulosa disposición de la armadura, cada etapa es vital para asegurar una cimentación robusta y duradera. Al comprender los principios fundamentales y adherirse a las mejores prácticas y normativas, se puede garantizar que la base de cualquier construcción sea tan fuerte como la estructura que soporta.

Recordar siempre que la seguridad estructural no es negociable, y que invertir en un diseño profesional y una ejecución de calidad en la cimentación es la mejor garantía para la longevidad y estabilidad de cualquier edificación.
