Calculando Zapatas: Guía Esencial para la Cimentación

Las zapatas son la base invisible pero fundamental de cualquier construcción, el punto de contacto donde la estructura se ancla firmemente al suelo. Son elementos críticos de la cimentación, encargados de la vital tarea de distribuir las cargas concentradas de las columnas sobre una superficie de terreno mayor, asegurando así que el suelo no sea sobrecargado y que la estructura se mantenga estable y segura a lo largo del tiempo. Comprender cómo se calculan y diseñan estas piezas es esencial para garantizar la durabilidad y la integridad de cualquier edificación, desde una pequeña casa hasta una gran nave industrial.

La Importancia Fundamental de las Zapatas en la Construcción

Imagínese una columna, por ejemplo, de 30x30 cm, soportando el peso de varios pisos. Si esa columna se apoyara directamente sobre el suelo, la presión en ese punto sería inmensa, provocando un hundimiento o una falla localizada. Aquí es donde entran en juego las zapatas. Al ensanchar la base de apoyo de la columna, las zapatas disminuyen drásticamente la presión ejercida sobre el suelo, distribuyendo el peso sobre un área mucho mayor. Esto evita asentamientos excesivos o diferenciales, que son una de las principales causas de grietas y fallas estructurales.

No todas las zapatas son iguales. El diseño y las dimensiones de una zapata para una columna de 30x30 cm que soporta múltiples pisos difieren enormemente de una zapata para una columna meramente ornamental, como la de la entrada de un garaje. La clave radica en la magnitud de la carga que deben soportar y las características del suelo sobre el que se apoyan.

Factores Clave que Influyen en el Diseño de Zapatas

El dimensionamiento correcto de una zapata no es una tarea trivial; involucra la consideración de varios factores interrelacionados que garantizan su funcionalidad y seguridad:

1. Capacidad Portante del Suelo

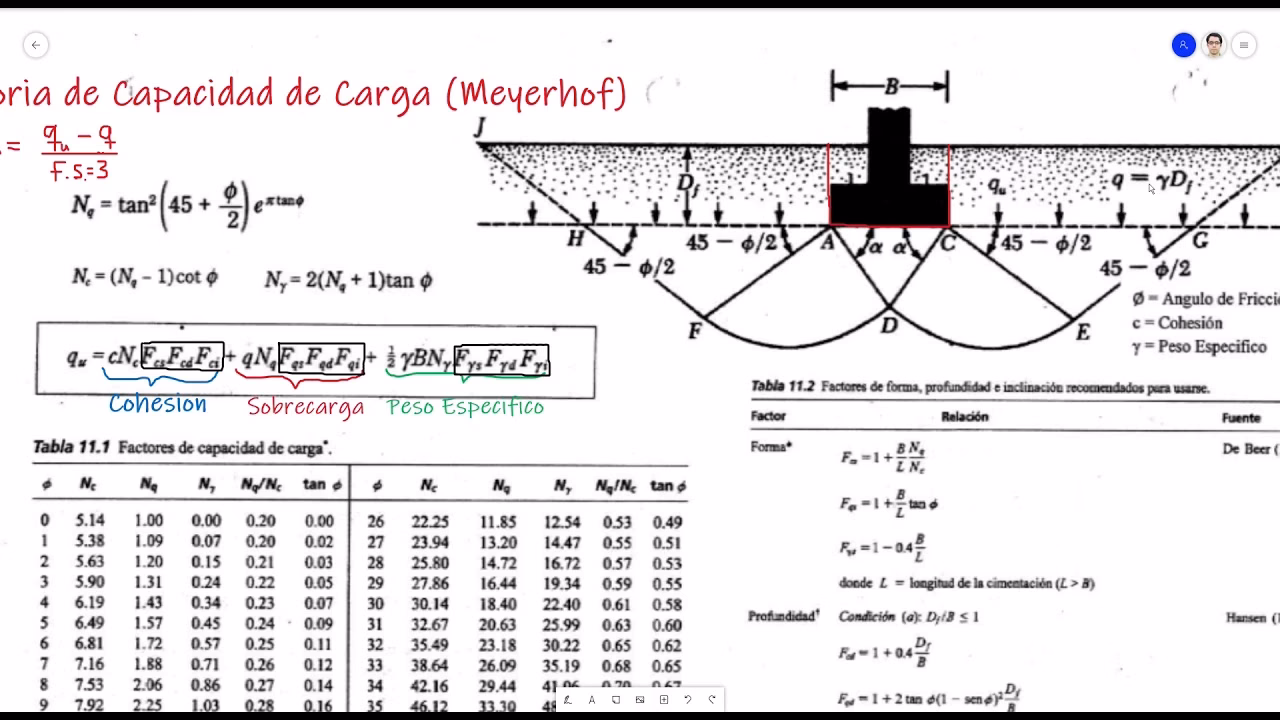

Este es, sin duda, el factor más determinante. La Capacidad Portante del suelo se refiere a la máxima presión que un suelo puede soportar sin experimentar deformaciones excesivas o fallas por corte. Es la resistencia del terreno a las cargas aplicadas. Un estudio geotécnico es indispensable para determinar este valor con precisión.

• Suelo Firme y Resistente: Si el terreno posee una alta capacidad portante (por ejemplo, roca o suelos granulares densos), la zapata puede ser de menor área, ya que el suelo puede soportar una mayor presión por unidad de superficie.
• Suelo Blando o Poco Resistente: En suelos como arcillas blandas o limos, la capacidad portante es baja. Aquí se requiere una zapata de mayor área para distribuir la carga sobre una superficie más extensa, minimizando la presión y evitando asentamientos diferenciales. Por ejemplo, en suelos arcillosos con baja capacidad portante, una zapata para una columna de 30x30 cm podría necesitar dimensiones de 1.5 x 1.5 metros o incluso más para funcionar correctamente.

2. Punzonamiento

El Punzonamiento es un fenómeno crítico que ocurre cuando la columna ejerce una presión tan concentrada sobre la zapata que, en lugar de distribuir la carga, la perfora. Imagínese una hoja de papel cuadrada (la zapata) y un palillo (la columna). Si presiona el palillo con fuerza en el centro de la hoja, este la perforará directamente en lugar de que la hoja distribuya el peso de su dedo. Lo mismo puede suceder con una zapata si su espesor no es adecuado para resistir la concentración de esfuerzos debajo de la columna.

Para contrarrestar el punzonamiento, se incrementa el espesor de la zapata, asegurando que haya suficiente material para resistir la fuerza de corte generada por la columna.

3. Volteo

El Volteo se refiere a la tendencia de la zapata a inclinarse o perder su estabilidad debido a la acción de fuerzas y momentos generados por la estructura (por ejemplo, momentos flectores en la base de la columna debido a cargas de viento, sismo o excentricidades). Esto es particularmente relevante en estructuras esbeltas o sujetas a cargas laterales significativas.

Para prevenir el volteo, la zapata se refuerza con barras de acero estratégicamente distribuidas. Este refuerzo proporciona la resistencia a la tracción necesaria para contrarrestar los momentos de volteo y asegurar que la zapata permanezca estable y en equilibrio.

¿Cómo se Calcula el Peso de una Zapata? Desglosando el Proceso

El cálculo del peso de una zapata es un paso crucial en el diseño de cimentaciones, ya que este peso se suma a las cargas de la estructura y debe ser considerado en el cálculo de la presión sobre el suelo.

1. Verificar Datos de Entrada: Antes de cualquier cálculo, es fundamental tener claros todos los datos de entrada: cargas de la estructura (axiales, momentos, cortantes), propiedades del suelo (capacidad portante admisible, peso específico), dimensiones preliminares de la zapata y el pedestal (si aplica), y la altura de desplante de la cimentación.
2. Encontrar Factor de Carga: En el diseño estructural, las cargas se mayoran por factores de carga para tener en cuenta incertidumbres y variaciones. Estos factores se aplican a las cargas vivas, muertas, de viento, sismo, etc., para obtener las cargas últimas de diseño.
3. Dimensionar Pedestal: Si la zapata tiene un pedestal (una porción de la columna que se extiende desde la zapata hasta el nivel del terreno o el arranque de la columna), sus dimensiones y peso también deben ser calculados, ya que forman parte del peso total que la zapata transmite al suelo.
4. Encontrar Área de Contacto: Para determinar el área de la zapata, se parte del esfuerzo admisible del suelo. Sin embargo, a este esfuerzo admisible se le debe restar el peso propio de la zapata y el peso del suelo que se encuentra encima de la fundación (es decir, el suelo de relleno sobre la zapata hasta el nivel del terreno). Este peso de suelo y zapata se puede calcular de manera simplificada como una Densidad Equivalente suelo-hormigón multiplicada por la altura de desplante de la zapata. La fórmula básica para el área requerida (A) de la zapata, considerando solo la carga axial (N) y la tensión admisible del terreno (σ_adm), es A = N / σ_adm. Sin embargo, para un cálculo más preciso, se considera la presión neta sobre el suelo, que es la presión admisible menos la sobrecarga del suelo y la zapata.

Desafíos en el Cálculo de Zapatas Rectangulares: Un Caso de Estudio Real

La teoría del diseño de zapatas es robusta, pero su aplicación práctica puede generar dilemas y discrepancias, como lo ilustra la experiencia de un ingeniero novel:

Tras finalizar un curso de Metal 3D de CYPE y embarcarse en su proyecto fin de carrera, una nave industrial, este ingeniero se topó con un problema recurrente: las zapatas calculadas por el software eran “grandísimas”. Consideremos su ejemplo: una nave de 20 metros de luz, pilares de 6 metros de altura, separación entre pórticos de 5 metros, con cargas habituales de viento y nieve (80 kg/m²), y una tensión admisible del terreno de 2 kp/cm². CYPE arrojaba zapatas de 2.60x2.60 metros con 80 cm de canto, e incluso con parrilla superior, a pesar de estar atadas en ambas direcciones. Esto contrastaba fuertemente con la opinión de constructores e ingenieros industriales, quienes sugerían zapatas de 1x1 metro x 80 cm de canto, sin emparrillado superior.

La perplejidad del ingeniero aumentó al visitar un polígono industrial y medir zapatas en construcción. Efectivamente, encontró zapatas de 90x90 cm por 80 cm de canto, sin parrilla superior, en una nave con pilares de 8 metros de altura y separación de 5.80 metros, y sin medianería que protegiera del viento. El encargado de obra confirmó que nunca ponían emparrillado superior en zapatas de naves.

El problema radicaba en que el ingeniero tenía un bajo Axil Característico (carga vertical) pero un alto momento flector en la base de las columnas, lo cual, teóricamente, podría justificar el gran tamaño y el emparrillado superior. Sin embargo, al intentar reducir las dimensiones en CYPE, el software arrojaba el error “con estas dimensiones la zapata no está en equilibrio”.

Decidió probar con otro software, Procuno (módulo ZnEHEwin). Los resultados mejoraron un poco, reduciendo las zapatas a 2.30x2.30 metros, y eliminando el emparrillado superior, pero seguían siendo considerablemente mayores que las observadas en la práctica. Esta disparidad entre software y realidad lo sumió en una profunda duda: misma nave, mismas cargas, mismas hipótesis, y cada programa daba un resultado diferente.

La conclusión a la que llegó fue un dilema: o calcular las zapatas a mano usando la fórmula simplificada A = a² = Nk / Tensión del terreno (donde Nk es el axil característico), lo que le daría dimensiones de aproximadamente 90x90 cm, coherentes con la práctica; o profundizar en otro curso de CYPE, arriesgándose a retrasar la entrega de su proyecto. Su director de proyecto, por su parte, le instó a usar los resultados de CYPE sin más. Este caso resalta la brecha entre la optimización teórica de los programas de cálculo y la experiencia práctica basada en criterios de economía y conocimiento empírico de la construcción.

Tabla Comparativa de Dimensiones de Zapatas (Caso Nave Industrial)

Para ilustrar las discrepancias, aquí una tabla comparativa aproximada basada en el caso de estudio:

Recomendaciones Prácticas para Zapatas de Columnas 30x30 cm

Cuando se trata de columnas de 30x30 cm, que generalmente son adecuadas para estructuras de hasta tres pisos, el diseño de la zapata debe ser robusto. Si el suelo es firme o se ha excavado hasta una base resistente, y la estructura es de dos o tres pisos, se pueden considerar las siguientes características para una zapata aislada, siempre como una guía y no como una regla inmutable:

• Dimensiones: 1.2 x 1.2 metros.
• Espesor: 25 cm.
• Refuerzo: Varillas de acero de ½ pulgada de diámetro (12.7 mm).
• Distribución del Refuerzo: Separadas cada 15 cm en ambos sentidos (horizontal y vertical).

Este tipo de zapata ofrece una base sólida y segura para soportar el peso de una construcción típica de baja altura, ayudando a prevenir asentamientos o fallas. Sin embargo, es imperativo recordar que estas son solo recomendaciones generales. Cada proyecto es único y debe ser evaluado por un ingeniero estructural calificado. La consulta profesional es la mejor garantía de que el diseño sea adecuado para las cargas específicas y las condiciones del terreno.

Preguntas Frecuentes sobre el Cálculo y Diseño de Zapatas

¿Por qué mis zapatas calculadas por software son tan grandes en comparación con lo que veo en obra?

Esta es una pregunta común. A menudo, los programas de cálculo están diseñados para ser conservadores y cumplir con todas las normativas de seguridad, considerando factores como el axil y momento flector en la base de la columna. Si una columna tiene un axil bajo pero un momento flector significativo (por ejemplo, debido a cargas de viento o sismo en estructuras esbeltas), el software puede requerir una zapata más grande para asegurar la estabilidad contra el volteo y el punzonamiento. En la práctica, los constructores e ingenieros con experiencia pueden aplicar criterios de diseño más optimizados o basados en el comportamiento real de estructuras similares, a veces asumiendo que ciertas cargas o momentos son menos críticos en situaciones específicas, o que la rigidez de otros elementos (como las vigas de atado) contribuye a la estabilidad general. La clave es encontrar un equilibrio entre la seguridad y la economía.

¿Es siempre necesario el emparrillado superior en las zapatas?

No, no siempre es necesario. El emparrillado superior (armadura en la parte superior de la zapata) se requiere principalmente cuando la zapata está sometida a momentos flectores que causan tracción en su parte superior, o cuando se espera un levantamiento debido a cargas excéntricas o de viento. En muchas naves industriales o estructuras con columnas de bajo axil y momentos controlados, la armadura inferior es suficiente para resistir las compresiones y las flexiones principales. La necesidad del emparrillado superior debe ser determinada por un análisis estructural detallado que considere todas las combinaciones de carga.

¿Qué debo hacer si el estudio de suelos indica una capacidad portante baja?

Si la Capacidad Portante del suelo es baja, tienes varias opciones. La más común es aumentar el área de la zapata para distribuir la carga sobre una superficie más grande, reduciendo así la presión por unidad de área. Otras alternativas incluyen la mejora del suelo (por ejemplo, compactación, adición de cal o cemento), o la elección de un tipo de cimentación diferente, como zapatas corridas, losas de cimentación o incluso cimentaciones profundas (pilotes o micropilotes) si el suelo es extremadamente blando o si las cargas son muy elevadas.

¿Cuándo es imprescindible consultar a un ingeniero estructural para el diseño de zapatas?

Es imprescindible consultar a un ingeniero estructural en cualquier proyecto de construcción, especialmente cuando se trata del diseño de cimentaciones. Aunque existan recomendaciones generales o fórmulas simplificadas, un ingeniero es el único profesional capacitado para evaluar las cargas exactas de la estructura, realizar un análisis geotécnico adecuado, considerar todas las combinaciones de carga y diseñar las zapatas de acuerdo con las normativas locales e internacionales. Su experticia es crucial para garantizar la seguridad, estabilidad y durabilidad de la edificación, evitando problemas costosos a largo plazo.

Conclusión

El diseño y cálculo de zapatas es una disciplina que combina la teoría de la mecánica de suelos y la ingeniería estructural con la experiencia práctica en la construcción. Elegir las dimensiones y el refuerzo adecuados es esencial para garantizar la seguridad y la estabilidad de cualquier construcción, especialmente cuando se trata de estructuras que soportan cargas significativas o varios pisos.

La discrepancia entre los resultados de software y la práctica en obra, como vimos en el caso de estudio, subraya la importancia de un criterio ingenieril bien fundamentado. Los programas de cálculo son herramientas poderosas, pero no reemplazan el juicio y la experiencia de un profesional. Un ingeniero estructural puede interpretar los resultados, ajustarlos a las condiciones reales del proyecto y asegurar que el diseño sea no solo seguro sino también eficiente y económico.

Recuerda que cada detalle en la planificación y ejecución de la obra tiene un impacto directo en la calidad y durabilidad de tu proyecto. No dudes en tomar las decisiones correctas y apoyarte en profesionales para lograr una construcción exitosa, sólida y resistente a largo plazo.
