Zapata Esquinera con Viga Aérea: Guía Definitiva

La solidez de cualquier edificación reside en sus cimientos. Son el ancla invisible que conecta la estructura con el suelo, distribuyendo las cargas y asegurando la estabilidad frente a los desafíos del tiempo y la naturaleza. Dentro del vasto universo de las soluciones de cimentación, existe una configuración particular que se erige como una respuesta ingeniosa y eficiente para situaciones específicas: la zapata esquinera con viga aérea. Esta solución, aunque no tan comúnmente discutida como las zapatas aisladas o continuas, es fundamental en el diseño estructural de muchas edificaciones, especialmente aquellas con restricciones de espacio o requerimientos de rigidez particulares.

Comprender qué es, cómo funciona y cuándo es la opción adecuada, es crucial para ingenieros, arquitectos y constructores. Este artículo profundiza en los aspectos clave de esta cimentación especializada, desglosando sus componentes, sus ventajas y desventajas, el proceso constructivo y las consideraciones de diseño que la hacen una elección valiosa en la ingeniería civil.

¿Qué es una Zapata Esquinera con Viga Aérea?

Para entender este tipo de cimentación, primero debemos desglosar sus componentes: la zapata esquinera y la viga aérea. Una zapata es un elemento estructural de concreto armado que se encarga de transmitir las cargas de una columna o muro al terreno de apoyo. Su objetivo principal es distribuir estas cargas sobre una superficie mayor para que la presión sobre el suelo no exceda su capacidad portante, evitando así asentamientos excesivos o fallas del terreno.

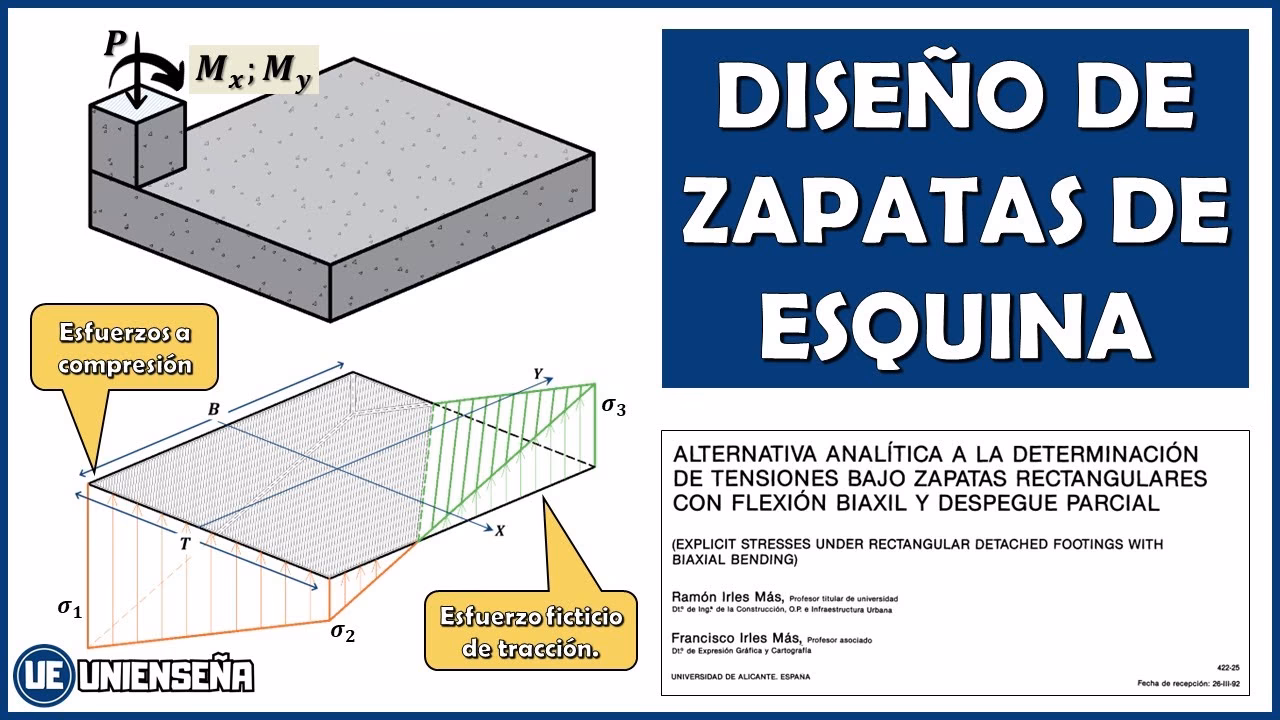

Una zapata esquinera es, como su nombre lo indica, una zapata ubicada en una esquina de la edificación. Su particularidad radica en que recibe cargas de columnas ubicadas en los extremos de la estructura, lo que a menudo genera excentricidades en la aplicación de la carga. Sin un contrapeso o elemento de conexión, estas excentricidades podrían provocar volcamiento o asentamientos diferenciales.

Aquí es donde entra la viga aérea. También conocida como viga de atado o viga de amarre, la viga aérea es un elemento estructural horizontal de concreto armado que conecta dos o más zapatas. No es una viga de cimentación tradicional que apoya directamente sobre el terreno, sino que se eleva ligeramente por encima de este, de ahí su denominación de 'aérea'. Su función principal es rigidizar el sistema de cimentación, distribuir cargas, controlar asentamientos diferenciales y, crucialmente para las zapatas esquineras, contrarrestar los momentos de volteo generados por las cargas excéntricas.

Por lo tanto, una zapata esquinera con viga aérea es una configuración de cimentación donde una zapata ubicada en una esquina está conectada a una zapata adyacente (o a veces a varias) mediante una viga aérea. Esta viga actúa como un tirante o una palanca que equilibra las fuerzas y momentos que actúan sobre la zapata esquinera, asegurando que las presiones sobre el terreno sean más uniformes y que la estabilidad global de la estructura no se vea comprometida.

Funciones y Ventajas Principales

La combinación de una zapata esquinera con una viga aérea ofrece múltiples beneficios y cumple funciones críticas en el comportamiento estructural de un edificio:

• Control de Asentamientos Diferenciales: Al conectar las zapatas, la viga aérea ayuda a que el conjunto se comporte de manera más monolítica. Si una zapata tiende a asentarse más que otra, la viga distribuye parte de la carga, mitigando la diferencia de asentamientos y previniendo daños estructurales en la superestructura.
• Equilibrio de Momentos: Las zapatas esquineras y las zapatas de lindero (ubicadas en la periferia de la propiedad) a menudo reciben cargas de columnas que no están centradas sobre ellas, generando momentos de flexión. La viga aérea contrarresta estos momentos, evitando que la zapata se vuelque o que las presiones en el terreno sean excesivamente altas en un borde y nulas en el otro.
• Rigidez Estructural: La viga aérea aumenta la rigidez del sistema de cimentación, lo que es beneficioso en zonas sísmicas. Un sistema de cimentación más rígido responde mejor a las fuerzas laterales, distribuyéndolas de manera más eficiente.
• Optimización del Espacio: En terrenos con limitaciones de espacio, como linderos de propiedad donde no se puede invadir el terreno vecino, la viga aérea permite diseñar zapatas que no necesitan ser centradas bajo la columna, delegando el equilibrio a la viga.
• Reducción de Excavaciones: En algunos casos, al permitir una distribución más eficiente de las cargas y momentos, se pueden diseñar zapatas de menor tamaño en comparación con zapatas aisladas que tendrían que ser sobredimensionadas para resistir los mismos momentos.
• Mejora de la Capacidad Portante: Al rigidizar el sistema, se puede lograr una mejor distribución de las tensiones en el suelo, lo que indirectamente puede optimizar el uso de la capacidad portante del terreno.

Consideraciones de Diseño y Construcción

El diseño y la construcción de una zapata esquinera con viga aérea requieren una planificación y ejecución meticulosas. Aquí se detallan algunos puntos clave:

Estudio Geotécnico

Indispensable. Antes de cualquier diseño, se debe realizar un estudio de suelos exhaustivo para determinar la capacidad portante del terreno, la presencia de niveles freáticos, la estratigrafía y otros parámetros geotécnicos. Esta información es fundamental para dimensionar correctamente tanto la zapata como la viga.

Dimensionamiento Estructural

El ingeniero estructural debe calcular las dimensiones de la zapata (planta y peralte) y de la viga aérea (sección y armadura). Esto implica considerar las cargas de la superestructura (gravitacionales y sísmicas), los momentos generados, la capacidad del suelo y las normativas de diseño aplicables. La viga aérea está sometida a fuerzas de tracción y compresión significativas, por lo que su diseño de armadura es crítico.

Armado de Acero

La correcta disposición y cuantía del acero de refuerzo es vital. En la zapata, se requiere una malla inferior y, a menudo, superior para resistir las flexiones. En la viga aérea, el acero longitudinal y los estribos deben diseñarse para resistir los momentos de flexión y las fuerzas cortantes, así como para garantizar la ductilidad necesaria, especialmente en zonas sísmicas. La conexión entre la columna, la zapata y la viga aérea debe ser robusta para asegurar la transferencia de cargas.

Proceso Constructivo

1. Excavación: Se excava el terreno hasta la profundidad de desplante especificada por el diseño. Es crucial que el fondo de la excavación sea firme y esté limpio.
2. Nivelación y Drenaje: Se coloca una capa de hormigón de limpieza (solado) para nivelar la superficie y proteger el acero de la zapata del contacto directo con el suelo. Si hay presencia de agua, se deben implementar sistemas de drenaje.
3. Armado de la Zapata: Se coloca la armadura de acero de la zapata según los planos, asegurando los recubrimientos adecuados.
4. Armado de la Viga Aérea: Simultáneamente o después, se arma la viga aérea, conectándola adecuadamente a la armadura de las zapatas que une. Se deben usar separadores para asegurar el recubrimiento del concreto.
5. Colocación de Formaletas: Se instalan las formaletas para la zapata y la viga, asegurando su rigidez y verticalidad.
6. Vaciado de Concreto: Se vierte el concreto de la resistencia especificada, vibrándolo para eliminar burbujas de aire y asegurar su compactación.
7. Curado: Es fundamental un curado adecuado del concreto para alcanzar su resistencia máxima y durabilidad. Esto puede implicar mantener húmeda la superficie o usar membranas de curado.
8. Relleno: Una vez que el concreto ha alcanzado una resistencia suficiente, se retiran las formaletas y se procede al relleno de la excavación con material adecuado, compactándolo por capas.

Comparación con Otros Tipos de Cimentación

Para apreciar mejor las características de la zapata esquinera con viga aérea, es útil compararla con otras soluciones comunes:

Preguntas Frecuentes (FAQs)

¿Cuándo es estrictamente necesario el uso de una zapata esquinera con viga aérea?

Es particularmente necesaria cuando una columna se encuentra en el borde o esquina de la propiedad y no puede centrarse sobre una zapata aislada debido a restricciones de linderos. La excentricidad de la carga generaría un momento de volteo significativo que la viga aérea es capaz de contrarrestar al conectar la zapata esquinera con una zapata interior o adyacente, transfiriendo parte de la carga y el momento.

¿La viga aérea siempre va elevada sobre el terreno?

Sí, por definición, la viga aérea se diseña para no apoyarse directamente sobre el terreno a lo largo de toda su longitud. Su función principal es estructural (rigidizar y equilibrar), no de cimentación directa. Si se apoyara completamente, se comportaría más como una viga de cimentación o una zapata corrida, y su diseño cambiaría significativamente. Generalmente, se deja un espacio libre o se apoya en puntos específicos sobre el terreno para evitar que el suelo ejerza presiones no deseadas sobre ella.

¿Es más costosa esta solución que una zapata aislada convencional?

Generalmente sí, debido a la adición de la viga aérea, lo que implica más excavación, formaletas, acero de refuerzo y concreto. Sin embargo, este costo adicional se justifica por la mayor seguridad, estabilidad y la capacidad de resolver problemas específicos de diseño, como las restricciones de linderos o la necesidad de controlar asentamientos diferenciales en suelos particulares. El costo-beneficio a largo plazo suele ser favorable.

¿Qué tipo de suelos son ideales para esta cimentación?

Aunque un buen diseño puede adaptarse a diversos tipos de suelos, son especialmente ventajosas en suelos con capacidad portante media a baja, o en aquellos con variaciones significativas en su composición, donde el control de asentamientos diferenciales es crítico. En suelos muy blandos, es posible que se requieran soluciones de cimentación profunda como pilotes o micropilotes, incluso con la presencia de vigas de atado.

¿Se utiliza solo en edificios de gran altura?

No, su uso no se limita a edificios de gran altura. Puede ser empleada en construcciones de cualquier tamaño, desde viviendas unifamiliares hasta edificios de varios pisos, siempre que las condiciones de carga, geometría o suelo lo justifiquen. Es una solución versátil para cualquier proyecto que requiera una distribución de cargas y un control de momentos eficiente en los bordes de la estructura.

En resumen, la zapata esquinera con viga aérea es una solución de cimentación ingeniosa y altamente efectiva para situaciones donde las columnas se encuentran en los linderos o esquinas de una propiedad, o donde se requiere una mayor rigidez y control de asentamientos diferenciales en el sistema de cimentación. Su diseño y construcción requieren conocimientos especializados y una ejecución precisa para garantizar la estabilidad y durabilidad de la edificación. Elegir la cimentación adecuada es uno de los pasos más críticos en cualquier proyecto de construcción, y esta configuración particular ofrece una respuesta robusta para desafíos específicos, asegurando que la base de su estructura sea tan fuerte como la visión que la inspiró.
