En el fascinante mundo de la ingeniería estructural, la precisión en el diseño de cimentaciones es fundamental para garantizar la seguridad y durabilidad de cualquier edificación. Tradicionalmente, la mayoría de los análisis estructurales de edificios con zapatas o encepados han partido de una simplificación: asumir que los apoyos en la cimentación son fijos, es decir, que no se producen asientos. Esta aproximación, si bien ha sido válida en numerosos escenarios, especialmente en suelos con baja deformabilidad, omite una realidad física crucial: el suelo no es infinitamente rígido y las estructuras, al transmitir sus cargas, inevitablemente provocan deformaciones y asentamientos en el terreno. La pregunta clave es: ¿cuán significativa es esta omisión y cómo la tecnología moderna aborda esta complejidad?
El Modelo Tradicional: Simplificaciones y sus Límites
Durante décadas, la práctica común en el diseño de cimentaciones consistía en calcular las reacciones de la estructura suponiendo apoyos fijos. Una vez obtenidas estas reacciones, se procedía a estimar los posibles asientos del terreno y a verificar si estos se encontraban dentro de los límites admisibles, ya sea una limitación absoluta (como la histórica pulgada o 25 mm) o, más recientemente, una limitación relativa. Esta metodología tiene su lógica: a medida que un edificio se construye, las cargas se aplican progresivamente, y parte de los asentamientos se producen de forma gradual, lo que puede mitigar las diferencias teóricas.
Sin embargo, esta simplificación, aunque funcional en muchos casos, no es universalmente aplicable. Cuando el suelo sobre el que se asienta la estructura es medianamente o muy deformable, la suposición de apoyos fijos se aleja considerablemente de la realidad. En estos escenarios, las deformaciones del terreno y los asientos diferenciales entre las zapatas pueden influir de manera significativa en la distribución de esfuerzos dentro de la propia estructura. Ignorar esta interacción puede llevar a un diseño subóptimo o, en el peor de los casos, a problemas de comportamiento estructural a largo plazo.
Cypecad 2021: Un Salto Cuantitativo en el Análisis de Cimentaciones
Consciente de esta necesidad, la versión 2021 de Cypecad introdujo una mejora substancial: la capacidad de considerar la interacción suelo-estructura directamente en el análisis. Esta funcionalidad se basa en el modelo de balasto, una aproximación ampliamente utilizada en programas de cálculo para vigas y losas de cimentación. El modelo de balasto representa el suelo como una serie de resortes elásticos que reaccionan a la presión aplicada por la cimentación, permitiendo que los asientos se integren en el cálculo global de la estructura desde el inicio. Esto significa que las deformaciones del suelo y los esfuerzos en la estructura se calculan de manera simultánea e interdependiente, ofreciendo una visión mucho más realista del comportamiento de la edificación.
Análisis de Casos Prácticos: Entendiendo las Consecuencias
Para comprender el impacto real de esta funcionalidad, Cypecad propone una serie de ejemplos prácticos utilizando una obra convencional de pórticos de hormigón. Estos casos nos permiten comparar el modelo tradicional con la nueva aproximación de interacción suelo-estructura.
Caso 1: El Modelo Tradicional con Apoyos Fijos

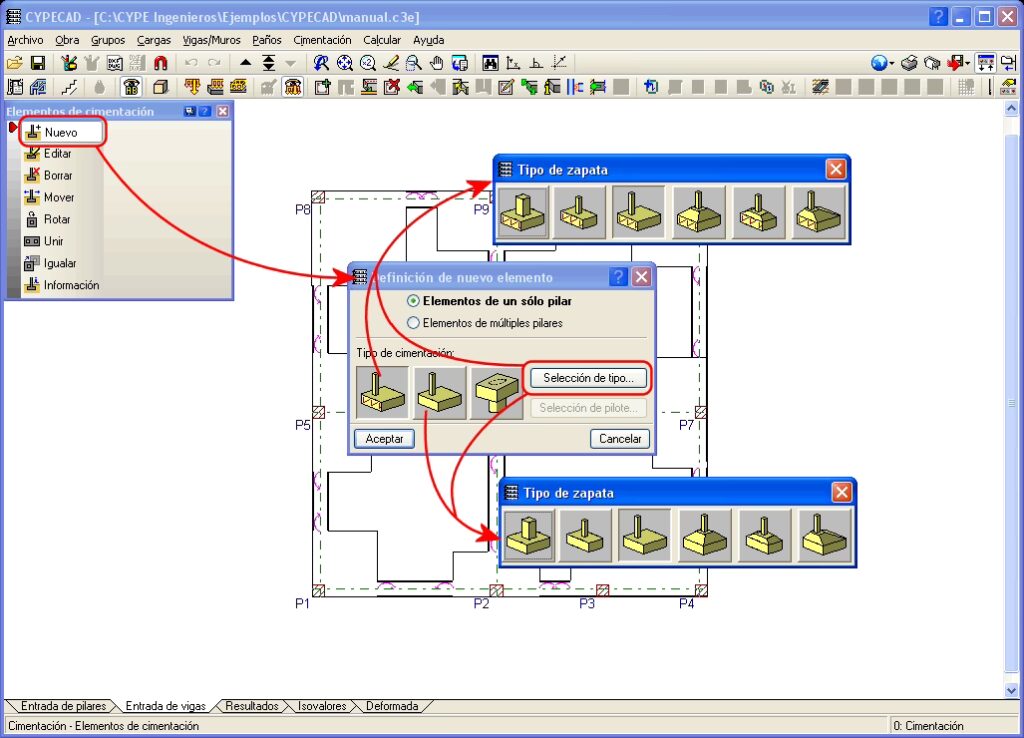

Para establecer una línea base, se introduce una cimentación sencilla con zapatas aisladas, omitiendo las vigas riostras y asumiendo una presión admisible única. En este primer cálculo, Cypecad opera bajo su modelo tradicional, es decir, sin considerar la interacción suelo-estructura. Esto implica que las zapatas se tratan como apoyos rígidos que no experimentan asientos. Al analizar los esfuerzos en la estructura superior, por ejemplo, los momentos flectores de una viga de cubierta, obtenemos valores que servirán de referencia para las comparaciones futuras. Es el punto de partida que muchos ingenieros han utilizado históricamente.
Caso 2: Interacción Suelo-Estructura con Módulos de Balasto Individuales
El siguiente paso es activar la funcionalidad de interacción suelo-estructura en Cypecad 2021. Esto implica asignar a cada zapata un módulo de balasto específico, calculado en función de sus dimensiones y las propiedades elásticas del terreno (como el módulo de deformación y el módulo de Poisson). Al realizar el cálculo con esta configuración, Cypecad integra los asientos en el análisis. Lo interesante de este caso, especialmente con suelos de rigidez moderada, es que las diferencias en los esfuerzos de la estructura superior pueden ser pequeñas. Por ejemplo, un momento flector que antes era de 75 m·kN podría pasar a 77 m·kN. Esta observación es crucial y nos revela dos aspectos complementarios:
- Que la suposición de que los apoyos son fijos, en muchos casos y particularmente en suelos poco deformables, ofrece resultados muy parecidos a los obtenidos con la interacción terreno-estructura. Esto valida la razonabilidad del modelo tradicional bajo ciertas condiciones.
- Que, a pesar de la similitud, existen diferencias entre ambos modelos. Estas diferencias, aunque sutiles en terrenos rígidos, pueden ser indicativas de una redistribución de esfuerzos más precisa y, por ende, de un diseño más optimizado.
Caso 3: La Influencia de la Simplificación Constructiva (Igualación de Zapatas)
En la práctica constructiva, es común simplificar el número de tipologías de zapatas para facilitar la ejecución en obra, incluso si esto implica que algunas zapatas sean más grandes de lo estrictamente necesario. En este caso, se igualan las zapatas a solo dos tipos, asignándoles sus módulos de balasto correspondientes a las nuevas dimensiones. Al recalcular la obra sin dimensionar la cimentación, se observan valores de esfuerzos en cubierta que son "muy ligeramente diferentes" a los obtenidos en el Caso 2. Esto demuestra que la interacción suelo-estructura en Cypecad 2021 permite evaluar cómo las decisiones constructivas, como la igualación de zapatas, pueden influir en el comportamiento estructural, incluso si la diferencia final en los momentos flectores no es drástica en suelos rígidos.
Caso 4: El Impacto Crítico en Suelos Altamente Deformables
Aquí es donde las consecuencias de utilizar Cypecad 2021 y su capacidad de interacción suelo-estructura se hacen más patentes y relevantes. Supongamos ahora un terreno significativamente más deformable, con un módulo de elasticidad mucho menor (por ejemplo, 30 MN/m² frente a 120 MN/m²). Recalculando los módulos de balasto para las dimensiones de las zapatas, y al analizar los esfuerzos en la estructura, se perciben cambios sustanciales. Por ejemplo, un momento flector que antes era de 75 m·kN podría bajar drásticamente a 59 m·kN. Esta diferencia, que no es "ligera" sino "clara", subraya la importancia de la nueva funcionalidad. En suelos blandos, la redistribución de esfuerzos debido a los asientos diferenciales de las zapatas es muy significativa, y el modelo de balasto de Cypecad 2021 captura esta realidad, ofreciendo un diseño mucho más seguro y económico al evitar sobrestimaciones o subestimaciones de esfuerzos críticos.
Además, en este escenario de suelos blandos, la igualación de zapatas puede tener un impacto aún mayor. Cuando las zapatas tienen dimensiones estrictas, los asientos suelen ser más parecidos entre sí. Sin embargo, cuando se fuerza la igualación (aumentando el tamaño de algunas zapatas), las zapatas que aumentan su tamaño tienden a tener asientos menores que las que mantienen su tamaño original, lo que puede acentuar los asientos diferenciales y, por ende, la redistribución de esfuerzos en la estructura superior. Cypecad 2021 permite cuantificar este efecto con precisión.
Tabla Comparativa: Modelo Tradicional vs. Interacción Suelo-Estructura en Cypecad 2021
| Característica | Modelo Tradicional (Apoyos Fijos) | Modelo de Interacción Suelo-Estructura (Cypecad 2021) |
|---|---|---|
| Consideración de Asientos | No los incluye en el análisis principal; se verifican a posteriori. | Integra los asientos y deformaciones del suelo directamente en el cálculo de la estructura. |
| Precisión en Suelos Rígidos | Generalmente buena aproximación; las diferencias son mínimas. | Valida la aproximación del modelo tradicional; ofrece mayor realismo. |
| Precisión en Suelos Deformables | Menos preciso; puede llevar a una distribución de esfuerzos irreal o insegura. | Crucial para obtener resultados precisos y seguros; la diferencia es notable. |
| Redistribución de Esfuerzos | No la capta adecuadamente debido a los asientos diferenciales. | Refleja con mayor fidelidad la redistribución de esfuerzos en la estructura. |
| Complejidad del Análisis | Más simple, requiere verificación manual de asientos. | Mayor complejidad inicial en la definición de parámetros, pero análisis más completo. |
| Aplicabilidad Práctica | Adecuado para suelos muy rígidos o edificaciones con cargas uniformes. | Recomendado para todo tipo de suelos, indispensable en suelos blandos y cimentaciones con alta variabilidad. |
¿Cuándo es Indispensable Cypecad 2021 y la Interacción Suelo-Estructura?
Las consecuencias de utilizar Cypecad 2021 con la interacción suelo-estructura son principalmente positivas, llevando a diseños más precisos y seguros. Su valor se maximiza en situaciones específicas:
- Terrenos Blandos y Muy Deformables: Es aquí donde la diferencia con el modelo tradicional es más dramática y donde la nueva funcionalidad se vuelve indispensable para evitar errores significativos en la estimación de esfuerzos y deformaciones.
- Estructuras Sensibles a Asientos Diferenciales: Edificaciones con grandes luces, pórticos rígidos o elementos estructurales continuos que pueden ser muy sensibles a pequeñas variaciones de soporte.
- Optimización del Diseño: Permite un ajuste más fino de las dimensiones de las cimentaciones y de los elementos estructurales, lo que puede traducirse en ahorros de material y una mayor eficiencia.
- Verificación de Decisiones Constructivas: Permite evaluar el impacto de simplificaciones en obra, como la igualación de zapatas, en el comportamiento global de la estructura.
Preguntas Frecuentes (FAQ)
¿Por qué es importante considerar la interacción suelo-estructura en Cypecad 2021?
Es fundamental porque el suelo no es un apoyo rígido. La interacción suelo-estructura permite simular cómo el suelo se deforma bajo la carga de la estructura, influyendo directamente en la distribución de esfuerzos internos de la edificación, lo que lleva a un diseño más preciso, seguro y optimizado.
¿Cuándo es más evidente el impacto de Cypecad 2021 en la interacción suelo-estructura?
El impacto es más evidente y crucial cuando la estructura se asienta sobre terrenos blandos o muy deformables. En estas condiciones, los asientos diferenciales entre las zapatas son mayores, y la redistribución de esfuerzos en la estructura superior es significativa, lo que el modelo tradicional no puede captar adecuadamente.
¿Qué es el modelo de balasto que utiliza Cypecad 2021?
El modelo de balasto es una simplificación del comportamiento del suelo donde este se representa como una serie de resortes elásticos independientes. Cada resorte (o balasto) reacciona a la presión aplicada por la cimentación de forma proporcional a su deformación, permitiendo simular los asientos y su influencia en la estructura.
¿Es el modelo tradicional de apoyos fijos siempre incorrecto?
No, el modelo tradicional de apoyos fijos no es siempre incorrecto. Para suelos muy rígidos o poco deformables, los resultados obtenidos con este modelo son muy similares a los que se obtienen considerando la interacción suelo-estructura. Sin embargo, su precisión disminuye considerablemente en suelos blandos.
¿Cómo afecta la unificación de zapatas al diseño con interacción suelo-estructura en Cypecad 2021?
La unificación de zapatas, si bien simplifica la construcción, puede alterar los asientos diferenciales, especialmente en suelos blandos. Cypecad 2021 permite evaluar cómo estas decisiones constructivas influyen en la redistribución de esfuerzos, ya que las zapatas de mayor tamaño forzado tenderán a asentarse menos, creando desequilibrios que el software puede cuantificar.
En resumen, la implementación de la interacción suelo-estructura mediante el modelo de balasto en Cypecad 2021 representa una evolución fundamental en el software de cálculo estructural. Si bien el modelo tradicional de apoyos fijos sigue siendo una aproximación razonable para suelos rígidos, la nueva funcionalidad se convierte en una herramienta indispensable para garantizar la seguridad estructural y la eficiencia del diseño en terrenos deformables, permitiendo a los ingenieros modelar la realidad de forma mucho más precisa y tomar decisiones informadas sobre las consecuencias de las condiciones del terreno en el comportamiento de la edificación.
