Diseño Estructural en Acero: ASD vs. LRFD

El acero es, sin duda, uno de los materiales más versátiles y confiables en la industria de la construcción moderna. Su excepcional relación resistencia-peso, durabilidad y capacidad para ser reciclado lo convierten en la elección predilecta para estructuras que van desde rascacielos imponentes hasta puentes de gran envergadura. Sin embargo, la mera elección del material no es suficiente; su diseño debe ser meticuloso y preciso para asegurar la seguridad, la funcionalidad y la economía de cualquier edificación. Aquí es donde entran en juego los métodos de diseño estructural, siendo dos los principales propuestos por el American Institute of Steel Construction (AISC): el Diseño por Esfuerzos Admisibles (ASD) y el Diseño por Factores de Carga y Resistencia (LRFD).

Comprender las diferencias fundamentales entre ASD y LRFD es crucial para ingenieros estructurales, arquitectos y estudiantes por igual, ya que cada método posee una filosofía de diseño distinta que impacta directamente en cómo se abordan las cargas, las resistencias y, en última instancia, la fiabilidad de la estructura. A lo largo de este artículo, exploraremos en profundidad cada uno de estos enfoques, desglosando sus principios, sus ventajas y desventajas, y proporcionando una comparación detallada que te permitirá discernir cuándo y por qué se aplica cada uno.

La Importancia del Acero en la Construcción Moderna

Antes de sumergirnos en los métodos de diseño, es fundamental reconocer el papel insustituible que el acero juega en la ingeniería civil. Desde la Revolución Industrial, el acero ha sido el esqueleto de innumerables construcciones, permitiendo el desarrollo de edificaciones más altas, más ligeras y más resistentes a las fuerzas de la naturaleza. Su capacidad para soportar grandes cargas de tracción y compresión, su ductilidad (que le permite deformarse significativamente antes de fallar) y su previsibilidad en el comportamiento bajo carga lo convierten en un material ideal para el diseño estructural. Además, la estandarización en la fabricación de perfiles de acero simplifica enormemente el proceso de diseño y construcción, facilitando la prefabricación y el montaje en obra.

El diseño estructural de una edificación de acero no es solo un ejercicio matemático; es un arte y una ciencia que busca optimizar el uso del material para lograr una estructura segura, funcional y rentable. Esto implica considerar una multitud de factores, desde las propiedades mecánicas del acero y las cargas que actuaran sobre la estructura (peso propio, cargas vivas, viento, sismo) hasta las condiciones ambientales y el comportamiento del suelo. La elección del método de diseño es un paso crítico en este proceso, ya que define el marco bajo el cual se evalúa la capacidad de la estructura para resistir estas cargas.

Diseño por Esfuerzos Admisibles (ASD): Un Enfoque Tradicional

El Diseño por Esfuerzos Admisibles, conocido por sus siglas ASD (Allowable Stress Design), es un método de diseño que ha sido utilizado por décadas en la ingeniería estructural. Su filosofía se basa en asegurar que los esfuerzos (tensiones) producidos en los elementos estructurales bajo las cargas de servicio (cargas reales esperadas durante la vida útil de la estructura) no excedan una fracción de la resistencia nominal del material. Esta fracción se define mediante un factor de seguridad global.

Históricamente, el método ASD surgió en un momento en que la comprensión de las propiedades de los materiales y las cargas era menos sofisticada que hoy en día. Su simplicidad radica en su enfoque determinista: se calculan los esfuerzos inducidos por las cargas de servicio y se comparan con los esfuerzos admisibles. El esfuerzo admisible es típicamente el límite elástico del material dividido por un factor de seguridad. Este factor de seguridad, siempre mayor que la unidad, se aplica para tener en cuenta las incertidumbres tanto en las cargas como en la resistencia del material, garantizando un margen de seguridad adecuado.

Por ejemplo, si el límite elástico del acero es de 250 MPa y se utiliza un factor de seguridad de 1.67, el esfuerzo admisible sería de aproximadamente 150 MPa. El diseño se considera seguro si los esfuerzos calculados en cualquier punto de la estructura bajo las cargas de servicio no superan estos 150 MPa.

Ventajas de ASD:

• Simplicidad: Es conceptualmente más sencillo de entender y aplicar, lo que facilitaba los cálculos manuales en el pasado.
• Familiaridad: Muchos ingenieros con experiencia se formaron y trabajaron extensamente con este método.
• Relación directa con el comportamiento elástico: Se enfoca en que la estructura se mantenga dentro de su rango elástico bajo cargas de servicio, lo que puede ser deseable para evitar deformaciones permanentes.

Desventajas de ASD:

• Factores de seguridad globales: Aplica un único factor de seguridad para todas las incertidumbres, sin diferenciar entre la variabilidad de las cargas y la variabilidad de la resistencia del material.
• Subestimación de la resistencia última: No aprovecha la capacidad post-elástica (ductilidad) del material, lo que puede llevar a diseños menos eficientes en términos de material.
• Tratamiento de cargas: Todas las cargas se combinan directamente, sin factores de mayoración que reflejen su probabilidad o variabilidad.

Diseño por Factores de Carga y Resistencia (LRFD): Un Enfoque Moderno

El Diseño por Factores de Carga y Resistencia, LRFD (Load and Resistance Factor Design), representa una evolución significativa en la filosofía de diseño estructural. A diferencia de ASD, LRFD adopta un enfoque probabilístico, reconociendo que tanto las cargas como la resistencia de los materiales son variables aleatorias y no valores fijos.

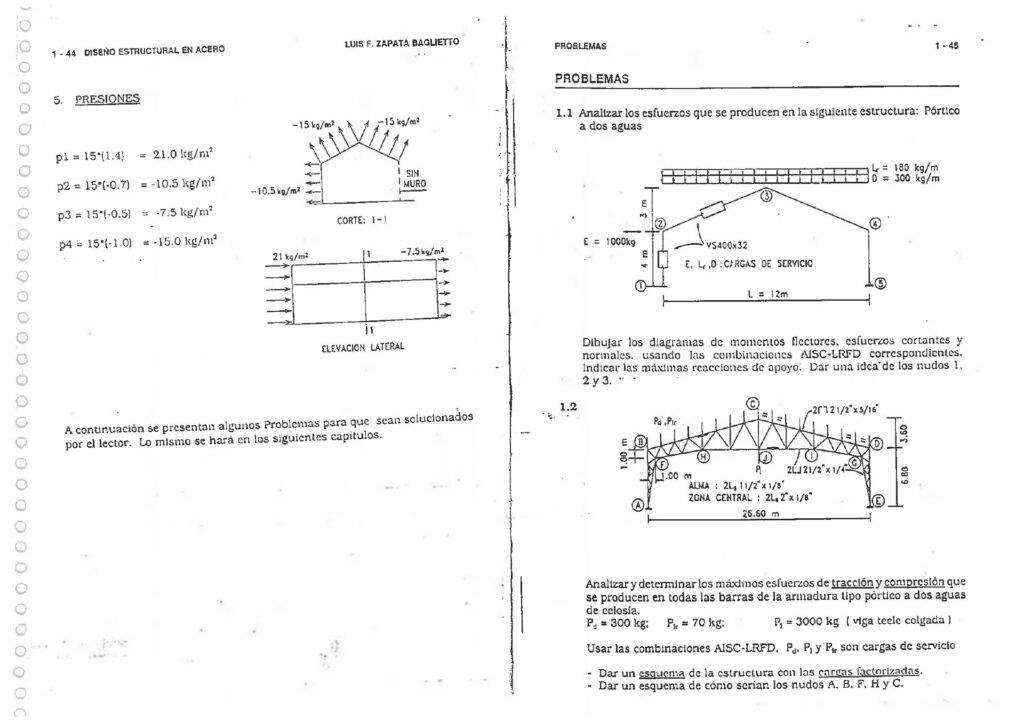

La premisa fundamental de LRFD es que la resistencia de diseño (resistencia nominal del elemento multiplicada por un factor de reducción de resistencia, φ) debe ser mayor o igual que el efecto de las cargas mayoradas (cargas de servicio multiplicadas por factores de mayoración de carga, γ). Es decir, φR_n ≥ ΣγQ_n, donde R_n es la resistencia nominal y Q_n son las cargas nominales.

Los factores de mayoración de carga (γ) son generalmente mayores que 1.0 y se aplican a las cargas de servicio para reflejar la incertidumbre en su magnitud y ocurrencia. Por ejemplo, las cargas muertas (peso propio de la estructura) pueden tener un factor de 1.2, mientras que las cargas vivas (ocupantes, mobiliario) pueden tener un factor de 1.6, dado que estas últimas son más variables y menos predecibles.

Por otro lado, los factores de reducción de resistencia (φ) son generalmente menores que 1.0 y se aplican a la resistencia nominal del material o del elemento estructural para tener en cuenta la variabilidad en las propiedades del material, las dimensiones de los elementos y las suposiciones del modelo de diseño. Por ejemplo, el factor φ para la fluencia del acero en tracción suele ser de 0.90, mientras que para la compresión puede ser diferente.

LRFD se enfoca en los estados límite, que son las condiciones en las que una estructura o un elemento deja de cumplir su función. Estos pueden ser estados límite de resistencia (colapso, fluencia excesiva) o estados límite de servicio (deformaciones excesivas, vibraciones). Al considerar estos factores de manera separada para cargas y resistencias, LRFD permite un diseño más racional y optimizado, aprovechando la resistencia última del material y la ductilidad de la estructura.

Ventajas de LRFD:

• Enfoque probabilístico: Maneja mejor la incertidumbre inherente en cargas y resistencias, lo que conduce a un nivel de seguridad más uniforme.
• Mayor eficiencia del material: Permite aprovechar la resistencia última del material, lo que a menudo resulta en diseños más ligeros y económicos.
• Flexibilidad: Los factores de carga y resistencia pueden ajustarse con mayor facilidad a medida que se obtiene más información sobre la variabilidad de cargas y materiales.
• Consistencia: Proporciona un nivel de seguridad más consistente en diferentes tipos de elementos y condiciones de carga.

Desventajas de LRFD:

• Complejidad inicial: Puede ser conceptualmente más complejo de entender para quienes no están familiarizados con sus principios probabilísticos.
• Requiere más datos: Su calibración y desarrollo requieren una gran cantidad de datos estadísticos sobre cargas y resistencias.
• Percepción de menor factor de seguridad: Aunque no es cierto en términos de seguridad global, los factores de resistencia menores que la unidad pueden generar una percepción errónea de menor seguridad si no se comprende el concepto de mayoración de cargas.

ASD vs. LRFD: Una Comparación Detallada

La elección entre ASD y LRFD ha sido un tema de debate y evolución en la ingeniería estructural. Si bien ASD fue el estándar por muchos años, LRFD ha ganado terreno y es ahora el método preferido en la mayoría de los códigos de diseño modernos, incluyendo las últimas ediciones de las especificaciones AISC. A continuación, una tabla comparativa que resume las principales diferencias:

¿Cuándo Utilizar Cada Método?

Aunque LRFD es el método dominante y el recomendado por las últimas ediciones de las especificaciones AISC para el diseño de nuevas estructuras de acero, ASD sigue siendo relevante en ciertos contextos. La decisión de utilizar uno u otro a menudo depende de varios factores:

• Requisitos del Código: La primera y más importante consideración es el código de construcción local o nacional aplicable al proyecto. Muchos códigos han adoptado LRFD como el método principal, aunque algunos pueden permitir ASD como una alternativa.
• Naturaleza del Proyecto: Para proyectos nuevos y complejos, LRFD ofrece una mayor eficiencia y un nivel de seguridad más consistente. Para proyectos de rehabilitación o ampliación de estructuras existentes que fueron diseñadas originalmente con ASD, puede ser más práctico continuar con ASD para mantener la coherencia en la filosofía de diseño.
• Preferencias del Cliente o Propietario: En algunos casos, el cliente puede tener una preferencia específica basada en la familiaridad o en los requisitos de rendimiento a largo plazo.
• Experiencia del Ingeniero: Aunque la mayoría de los ingenieros jóvenes están formados en LRFD, algunos ingenieros con más experiencia pueden sentirse más cómodos con ASD, especialmente si han trabajado con él durante la mayor parte de su carrera. Sin embargo, la tendencia es clara hacia LRFD.
• Disponibilidad de Software: La mayoría del software de diseño estructural moderno está optimizado para LRFD, facilitando su aplicación.

Es importante destacar que, si bien las filosofías son diferentes, un diseño ejecutado correctamente bajo cualquiera de los dos métodos debería resultar en una estructura segura. La diferencia principal radica en la eficiencia y la manera en que se gestionan las incertidumbres.

La Evolución de los Códigos de Diseño y la Influencia de AISC

El American Institute of Steel Construction (AISC) ha sido una fuerza impulsora en la estandarización y el avance del diseño de estructuras de acero en Norteamérica. Sus especificaciones y manuales son la referencia principal para los ingenieros que trabajan con acero estructural. La evolución de los métodos de diseño se refleja en las sucesivas ediciones de las especificaciones AISC.

AISC ha publicado especificaciones para el diseño en acero desde 1923. Durante décadas, el método ASD fue el estándar. Sin embargo, a medida que la investigación en el comportamiento de los materiales y las cargas avanzaba, se hizo evidente la necesidad de un enfoque más refinado que pudiera manejar mejor la naturaleza probabilística de las incertidumbres. Esto llevó al desarrollo y la eventual adopción de LRFD como el método principal en las especificaciones AISC a partir de la década de 1980.

La transición de ASD a LRFD no fue inmediata ni total. Por un tiempo, las especificaciones AISC incluyeron provisiones para ambos métodos, permitiendo a los ingenieros elegir. Sin embargo, la tendencia ha sido clara hacia LRFD debido a sus ventajas en términos de eficiencia y consistencia de la resistencia y la ductilidad. Las ediciones más recientes del Manual de Construcción en Acero de AISC (como la 15ª o 16ª edición) se enfocan principalmente en el diseño LRFD, aunque a menudo proporcionan factores de seguridad o equivalencias para ASD para elementos comunes.

Esta evolución refleja el compromiso continuo de la ingeniería estructural con la mejora de la seguridad, la eficiencia y la fiabilidad de las construcciones, incorporando los últimos avances en la ciencia de los materiales y la estadística.

Consideraciones Clave en el Diseño Estructural de Acero

Más allá de la elección del método de diseño (ASD o LRFD), el proceso de diseño estructural en acero implica una serie de consideraciones fundamentales para garantizar el éxito del proyecto:

• Propiedades del Material: Comprender las propiedades mecánicas del acero, como su límite elástico, resistencia a la tracción última, módulo de elasticidad y ductilidad.
• Cargas Aplicadas: Identificar y cuantificar todas las cargas que la estructura deberá soportar, incluyendo cargas muertas, vivas, de viento, sísmicas, de nieve, etc. Las combinaciones de carga son cruciales.
• Conexiones: Las conexiones son a menudo los puntos más críticos en una estructura de acero. Su diseño adecuado (soldadas o atornilladas) es tan importante como el diseño de los elementos principales.
• Estabilidad: Asegurar la estabilidad global y local de la estructura para prevenir pandeo o volcamiento. Esto incluye el diseño de arriostramientos y elementos de rigidización.
• Estados Límite de Servicio: Además de los estados límite de resistencia, es vital verificar los estados límite de servicio, como las deflexiones excesivas, las vibraciones y el control de grietas, para asegurar la funcionalidad y el confort de los ocupantes.
• Fabricación y Montaje: El diseño debe ser práctico y económico para la fabricación y el montaje en obra, considerando las tolerancias y los métodos de construcción.

Preguntas Frecuentes sobre el Diseño Estructural en Acero

A continuación, respondemos algunas de las preguntas más comunes relacionadas con los métodos de diseño en acero:

¿Cuál es el principal objetivo del diseño estructural?

El objetivo principal del diseño estructural es garantizar que una estructura sea segura, funcional y económica durante toda su vida útil. Esto significa que debe ser capaz de soportar todas las cargas esperadas sin fallar, sin experimentar deformaciones excesivas que afecten su uso y que su costo de construcción y mantenimiento sea razonable.

¿Qué significa que LRFD sea un método probabilístico?

Significa que LRFD reconoce que tanto las cargas que actúan sobre una estructura como la resistencia de los materiales utilizados son inherentemente variables y no valores exactos. En lugar de usar un único factor de seguridad global, LRFD aplica factores de mayoración a las cargas (para tener en cuenta su variabilidad ascendente) y factores de reducción a la resistencia (para tener en cuenta su variabilidad descendente), buscando un nivel de seguridad consistente basado en la probabilidad de excedencia de los estados límite.

¿Por qué LRFD se considera más eficiente que ASD?

LRFD se considera más eficiente porque permite a los diseñadores aprovechar la resistencia última y la ductilidad del acero. Mientras que ASD se enfoca en mantener los esfuerzos dentro del rango elástico bajo cargas de servicio, LRFD permite que los elementos se acerquen a su resistencia máxima antes de la falla, lo que a menudo resulta en secciones más pequeñas y un menor consumo de material, sin comprometer la seguridad.

¿Puedo combinar ASD y LRFD en un mismo proyecto?

Generalmente no es recomendable combinar los dos métodos para el diseño de los elementos principales de una misma estructura, ya que se basan en filosofías de seguridad distintas y podrían llevar a inconsistencias. Sin embargo, en proyectos de rehabilitación o ampliación, a veces se utiliza ASD para elementos existentes y LRFD para nuevas adiciones, siempre con una cuidadosa coordinación y justificación por parte del ingeniero.

¿Qué es el AISC y cuál es su rol en el diseño de acero?

El American Institute of Steel Construction (AISC) es una organización sin fines de lucro que se dedica a la investigación, desarrollo y promoción del uso del acero estructural en los Estados Unidos. Publica especificaciones, manuales y guías que son ampliamente adoptados como estándares de la industria para el diseño, fabricación y montaje de estructuras de acero. Su rol es fundamental en la estandarización y el avance de las prácticas de diseño en acero.

¿Es LRFD siempre más económico que ASD?

No necesariamente. Aunque LRFD a menudo conduce a diseños más ligeros en términos de peso de acero, los costos de fabricación y montaje también influyen en el costo total. En algunos casos, la simplicidad de ASD para elementos menos críticos o diseños repetitivos podría resultar en menores costos de ingeniería. Sin embargo, para estructuras complejas y optimizadas, LRFD suele ofrecer una mejor relación costo-beneficio a largo plazo debido a su mayor eficiencia en el uso del material.

En conclusión, tanto el Diseño por Esfuerzos Admisibles (ASD) como el Diseño por Factores de Carga y Resistencia (LRFD) son herramientas válidas para el ingeniero estructural. Sin embargo, la tendencia moderna y la evolución de los códigos de diseño, liderados por organizaciones como AISC, han consolidado a LRFD como el método preferente. Su enfoque probabilístico y su capacidad para optimizar el uso del material, a la vez que garantizan un nivel de seguridad consistente, lo convierten en la elección más adecuada para la mayoría de los proyectos de construcción en acero de hoy en día. Comprender profundamente ambos métodos es esencial para cualquier profesional que busque diseñar estructuras de acero seguras, eficientes y duraderas.
