Diseño de Zapatas para Viviendas de Dos Pisos

Cuando se trata de construir un hogar, especialmente uno de dos pisos, la atención al detalle es primordial. Sin embargo, hay un componente que, aunque invisible una vez terminada la obra, es la columna vertebral de toda la estructura: la cimentación. Y dentro de esta, las zapatas juegan un papel protagónico. Diseñar zapatas para una vivienda de dos niveles no es una tarea menor; requiere un entendimiento profundo del terreno, las cargas a soportar y, crucialmente, el cumplimiento riguroso de normativas. Una cimentación bien diseñada es sinónimo de seguridad, estabilidad y durabilidad a largo plazo para su inversión.

Estudio del Suelo: La Base de Toda Cimentación Sólida

Antes de siquiera pensar en excavar, el primer y más crítico paso es realizar un exhaustivo estudio del suelo. Este análisis geotécnico es la piedra angular sobre la cual se edificará todo el diseño de la cimentación. Su propósito es determinar las características físicas y mecánicas del terreno donde se asentará la vivienda. Se evalúa la composición del suelo (arcillas, arenas, limos, rocas), su densidad, la presencia de agua subterránea y, lo más importante, su capacidad portante. La capacidad portante es la máxima presión que el suelo puede soportar sin deformarse excesivamente o fallar.

El proceso de un estudio de suelo generalmente involucra:

• Perforaciones o Sondeos: Se realizan agujeros en el terreno para extraer muestras de diferentes profundidades.
• Pruebas de Campo: Como el Ensayo de Penetración Estándar (SPT), que mide la resistencia del suelo in situ.
• Análisis de Laboratorio: Las muestras extraídas se someten a pruebas (granulometría, límites de Atterberg, compresión inconfinada, corte directo, consolidación) para determinar propiedades como la cohesión, el ángulo de fricción interna y la compresibilidad.
• Informe Geotécnico: Un ingeniero especializado interpreta todos los datos y emite un informe que detalla las características del suelo, la capacidad portante admisible y las recomendaciones para el tipo de cimentación más adecuado.

La importancia de este estudio no puede subestimarse. Un diseño de zapatas basado en suposiciones erróneas sobre el suelo puede llevar a asentamientos diferenciales, fisuras en la estructura, e incluso al colapso de la edificación. Es una inversión inicial que previene problemas costosos y peligrosos en el futuro.

Aquí una tabla simplificada de tipos de suelo y su capacidad portante general:

Cálculo Preciso de Cargas: El Peso de la Seguridad

Una vez que se conoce la capacidad del suelo, el siguiente paso crucial es calcular con precisión las cargas estructurales que la zapata deberá soportar. Este cálculo es fundamental para dimensionar correctamente la cimentación y asegurar que pueda distribuir el peso de la vivienda de manera segura sobre el terreno. Las cargas se clasifican principalmente en:

• Cargas Muertas (D): Son el peso de los elementos permanentes de la estructura. Esto incluye el peso propio de la losa, muros, techos, acabados (pisos, revestimientos), instalaciones fijas, etc.
• Cargas Vivas (L): Representan el peso de los ocupantes, mobiliario, equipos y cualquier elemento que pueda moverse o variar su posición. Las normativas establecen valores mínimos para diferentes usos (residencial, comercial, oficinas, etc.).
• Cargas de Viento (W): Son las fuerzas ejercidas por el viento sobre la estructura. Su cálculo depende de la velocidad del viento en la zona, la forma del edificio y su exposición.
• Cargas Sísmicas (E): Son las fuerzas inducidas por un terremoto. Estas cargas son dinámicas y su magnitud depende de la sismicidad de la región, el tipo de suelo y las características estructurales del edificio.

El ingeniero estructural utiliza métodos específicos (como el método de las cargas admisibles o el método de las cargas últimas o LRFD - Load and Resistance Factor Design) para combinar estas cargas de la manera más desfavorable posible (combinaciones de carga) y aplicar factores de seguridad. Esto garantiza que la zapata esté diseñada para resistir no solo las condiciones normales, sino también eventos extremos.

La transmisión de cargas sigue un camino descendente: del techo a las losas, de las losas a las vigas, de las vigas a las columnas, y finalmente, de las columnas a las zapatas. Cada elemento debe ser diseñado para soportar las cargas que recibe y transmitirlas al siguiente elemento de la cadena hasta llegar al suelo.

Tabla: Tipos de Cargas y Ejemplos

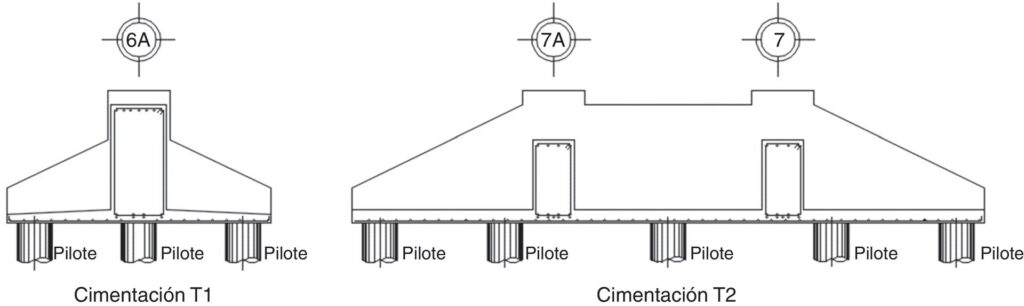

Tipos de Zapatas: Adaptándose a Cada Necesidad

Con el estudio del suelo y el cálculo de cargas en mano, se procede a seleccionar el tipo de zapata más adecuado. La elección depende de la magnitud de las cargas, la capacidad portante del suelo, la distribución de las columnas y los límites del terreno. Los tipos más comunes son las zapatas aisladas, corridas y combinadas.

• Zapatas Aisladas: Son las más sencillas y se utilizan para soportar una única columna o pilar. Generalmente son cuadradas o rectangulares, y su tamaño se determina para que la presión que ejercen sobre el suelo no exceda su capacidad portante. Son ideales cuando las columnas están bien espaciadas y las cargas son relativamente bajas.
• Zapatas Corridas (o Continuas): Se emplean para soportar una fila de columnas muy cercanas entre sí, o para muros de carga. En lugar de tener una zapata individual para cada elemento, se construye una franja continua de cimentación que distribuye la carga a lo largo de una línea. Son eficientes para distribuir cargas uniformemente en suelos con capacidad portante media.
• Zapatas Combinadas: Se utilizan cuando dos o más columnas están tan cerca que sus zapatas aisladas se superpondrían, o cuando una columna está muy cerca del límite de la propiedad y una zapata aislada no podría centrarse adecuadamente. Una zapata combinada soporta varias columnas, distribuyendo sus cargas de manera conjunta. Pueden ser rectangulares o trapezoidales, dependiendo de la distribución de las cargas.
• Losa de Cimentación (o Losa Flotante/Radier): Aunque no es una 'zapata' en el sentido estricto, es una opción de cimentación superficial importante. Consiste en una losa de concreto reforzado que cubre toda el área de la vivienda y soporta todas las columnas y muros. Se utiliza en suelos con muy baja capacidad portante o cuando las cargas son muy elevadas y las zapatas individuales serían demasiado grandes. Esencialmente, el edificio 'flota' sobre esta losa, distribuyendo la carga sobre una superficie muy grande.

La correcta selección y dimensionamiento de la zapata es vital. Un diseño subdimensionado podría fallar, mientras que uno sobredimensionado resultaría en un gasto innecesario de materiales y tiempo. El ingeniero estructural es quien realiza los cálculos detallados para determinar las dimensiones, el espesor y la armadura (refuerzo de acero) necesaria para cada tipo de zapata.

Tabla: Comparativa de Tipos de Cimentación Superficial

La Importancia de las Normativas: Cimientos Legales y Seguros

Finalmente, pero no menos importante, todo el proceso de diseño y construcción de zapatas debe cumplir estrictamente con las normativas de construcción locales y nacionales. Estas regulaciones no son meros trámites burocráticos; son el resultado de décadas de investigación, experiencia y lecciones aprendidas de fallas estructurales. Establecen los estándares mínimos de seguridad, resistencia y durabilidad que toda edificación debe cumplir.

Las normativas dictan aspectos como:

• Los requisitos mínimos para los estudios de suelo.
• Los valores de las cargas mínimas a considerar (vivas, muertas, de viento, sísmicas).
• Los métodos de cálculo estructural permitidos.
• Las especificaciones para los materiales (resistencia del concreto, tipo y cantidad de acero de refuerzo).
• Las dimensiones mínimas y profundidades de las zapatas.
• Los procedimientos de inspección y control de calidad durante la construcción.

El incumplimiento de estas normativas puede acarrear graves consecuencias, desde multas y la paralización de la obra, hasta riesgos de colapso estructural, pérdida de vidas y responsabilidad legal para los constructores y diseñadores. Un proyecto de vivienda de dos pisos requiere la aprobación de planos por parte de las autoridades competentes, y estos planos deben estar firmados por un ingeniero estructural colegiado, quien avala que el diseño cumple con todas las regulaciones vigentes.

La supervisión constante durante la ejecución, la utilización de materiales certificados y la adherencia a los planos aprobados son tan importantes como el diseño inicial. Solo así se puede garantizar una cimentación que soporte de forma segura una vivienda de dos pisos a lo largo del tiempo, resistiendo las fuerzas de la naturaleza y el uso diario.

Preguntas Frecuentes sobre el Diseño de Zapatas

¿Por qué es tan crítico el estudio del suelo para una vivienda de dos pisos?

El estudio del suelo es crítico porque una vivienda de dos pisos ejerce cargas significativamente mayores sobre el terreno que una de un solo nivel. Sin conocer la capacidad portante y otras características del suelo, se corre el riesgo de diseñar zapatas inadecuadas que pueden llevar a asentamientos excesivos, diferenciales, grietas en la estructura e incluso fallas catastróficas. Es la base para un diseño seguro y económico.

¿Qué sucede si se omiten las normativas de construcción en el diseño de zapatas?

Omitir las normativas de construcción conlleva graves riesgos. La estructura podría no ser segura, lo que pone en peligro a los ocupantes. Legalmente, la construcción podría ser detenida, multada o incluso demolida. Además, en caso de fallas, los responsables del diseño y construcción pueden enfrentar severas consecuencias legales y profesionales. Las normativas están diseñadas para garantizar un nivel mínimo de seguridad y calidad.

¿Quién debe diseñar las zapatas para mi vivienda?

El diseño de las zapatas debe ser realizado exclusivamente por un ingeniero estructural cualificado y colegiado. Este profesional tiene los conocimientos técnicos, la experiencia y la responsabilidad legal para calcular las cargas, seleccionar el tipo de zapata adecuado y dimensionarla correctamente, asegurando que cumpla con todas las normativas y sea segura para el uso previsto.

¿Es posible construir una vivienda de dos pisos en cualquier tipo de suelo?

Técnicamente, se puede construir en casi cualquier tipo de suelo, pero el tipo de cimentación y su costo variarán drásticamente. En suelos con muy baja capacidad portante (como arcillas blandas o suelos orgánicos), las zapatas superficiales tradicionales pueden no ser suficientes, y se requerirán soluciones más costosas y complejas como losas de cimentación o cimentaciones profundas (pilotes, micropilotes). Un buen estudio de suelo determinará la viabilidad y el costo.

¿Qué es la armadura en las zapatas y por qué es importante?

La armadura se refiere a las barras de acero de refuerzo (varillas) que se colocan dentro del concreto de las zapatas. Es fundamental porque el concreto es muy bueno resistiendo compresión, pero débil a la tracción (estiramiento). Las fuerzas que actúan sobre las zapatas generan tanto compresión como tracción. El acero de refuerzo absorbe las fuerzas de tracción, evitando que la zapata se agriete o falle. Es un componente indispensable para la resistencia y durabilidad de la cimentación.

¿Afecta el nivel freático (agua subterránea) al diseño de las zapatas?

Sí, el nivel freático afecta significativamente el diseño de las zapatas. La presencia de agua reduce la capacidad portante del suelo y puede generar presiones hidrostáticas que deben ser consideradas. Además, el agua puede ser corrosiva para el concreto y el acero. En zonas con alto nivel freático, pueden requerirse zapatas más profundas, sistemas de drenaje, impermeabilización especial o incluso la utilización de pilotes para transmitir las cargas a estratos de suelo más resistentes por debajo del agua.
