Excavación de Zapatas y Zanjas: Guía Completa

Antes de que la primera piedra sea colocada en la construcción de cualquier estructura, especialmente una vivienda, hay un paso fundamental que determinará la solidez y estabilidad de todo el proyecto: la excavación de zapatas y zanjas de cimientos. Esta etapa, a menudo subestimada, es donde se asienta la base de una edificación, sentando las pautas para su durabilidad y seguridad a largo plazo. Comprender a fondo cómo se lleva a cabo este proceso, desde la planificación hasta la ejecución y los costos asociados, es crucial para cualquier persona involucrada en el sector de la construcción.

La excavación consiste esencialmente en el retiro de volúmenes de suelo para crear el espacio necesario donde se ubicarán los elementos estructurales de la cimentación. Dependiendo del tipo de cimiento, el método y las herramientas varían significativamente. Por ejemplo, las zapatas aisladas, que soportan columnas individuales, suelen requerir excavaciones con herramientas manuales debido a su tamaño y precisión requerida. En contraste, las plateas de cimentación o cimentaciones corridas, que cubren áreas más extensas, a menudo se benefician enormemente del uso de maquinaria pesada, optimizando tiempo y esfuerzo.

¿Qué Implica la Excavación de Zapatas y Zanjas de Cimientos?

La excavación para cimientos es el punto de partida de la obra gruesa. Su objetivo principal es preparar el terreno para la colocación de las zapatas, vigas de cimentación o plateas, que son los elementos encargados de transmitir las cargas de la estructura al suelo de manera segura. Una excavación bien ejecutada asegura que los cimientos se apoyen sobre un terreno estable y a la profundidad adecuada, evitando asentamientos diferenciales y problemas estructurales futuros.

Métodos de Excavación: Manual vs. Mecanizada

La elección entre excavación manual o con maquinaria depende de diversos factores, incluyendo el tipo de suelo, la escala del proyecto, la accesibilidad del sitio y el presupuesto disponible.

Excavación Manual: Precisión y Control

La excavación de zanjas manual es un método tradicional que implica la remoción de tierra o material del suelo utilizando herramientas básicas. Es un proceso laborioso pero que ofrece un control excepcional sobre la forma, profundidad y ubicación de la zanja. Este método es ideal para:

• Proyectos de pequeña escala, como viviendas unifamiliares.
• Zapatas aisladas o cimientos puntuales.
• Espacios reducidos o de difícil acceso para maquinaria.
• Áreas donde se requiere mínima alteración del entorno o reducción del impacto ambiental.

Aunque demanda mayor esfuerzo físico y puede ser más lento, su precisión es incomparable, permitiendo ajustes finos en el sitio. Las herramientas esenciales para la excavación manual incluyen:

• Pala: Herramienta principal para remover y cargar el suelo.
• Pico: Indispensable para romper terrenos duros, rocosos o arcillosos compactos.
• Carretilla: Fundamental para transportar el material excavado fuera del área de trabajo.
• Nivel: Para asegurar la profundidad y pendiente correctas de la zanja.
• Cinta Métrica: Para verificar las dimensiones exactas (longitud, ancho y profundidad).
• Equipo de Protección Personal (EPP): Guantes, gafas de seguridad, y calzado de seguridad son imprescindibles para la seguridad del trabajador.

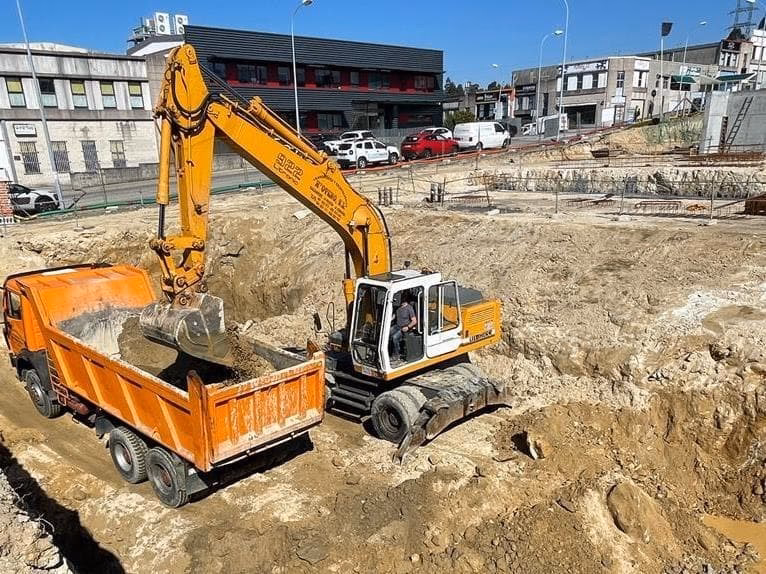

Excavación Mecanizada: Eficiencia en Grandes Proyectos

Para proyectos de mayor envergadura, como edificios de varias plantas, complejos industriales o cuando se requiere la excavación de grandes volúmenes de tierra para plateas de cimentación, la excavación mecanizada es la opción más eficiente. Se utilizan máquinas como excavadoras, retroexcavadoras o miniexcavadoras, que permiten mover grandes cantidades de material en menos tiempo. Aunque requiere una inversión inicial mayor en alquiler de equipo y personal especializado, la velocidad y capacidad de volumen que ofrece son inigualables para obras de gran escala.

Análisis de Costo Unitario: Excavación Manual de Zanjas (2022)

El costo de la excavación manual puede variar significativamente según factores como la profundidad y longitud de la zanja, el tipo de suelo, la ubicación geográfica y la disponibilidad de mano de obra. Para entender mejor la composición de este costo, analizaremos un ejemplo de precio unitario para el año 2022, que ilustra cómo se desglosan los gastos.

El análisis de precio unitario es una herramienta esencial en la construcción que permite estimar el costo de una actividad específica basándose en la cantidad de recursos (mano de obra, materiales, equipos) necesarios para producir una unidad de esa actividad.

Ejemplo de Análisis de Precio Unitario: Excavación Manual de Zanjas para Zapatas

Nombre de la partida: Excavación manual de zanjas para zapatas
Rendimiento Mano de Obra (M.O.): 3 m³/día (Esto significa que un grupo de trabajo puede excavar 3 metros cúbicos de tierra por día)
Precio Unitario (S/.): 63.43 (Este es el costo total por metro cúbico excavado)

Este desglose muestra que la mano de obra constituye la mayor parte del costo en la excavación manual, seguida por las herramientas y una pequeña porción de materiales (como el yeso, que podría usarse para marcaje o preparación superficial). Es importante recordar que estos valores son una estimación y pueden variar con el tiempo y la región.

Planificación y Seguridad en la Excavación

La planificación es el pilar de una excavación exitosa y segura. Ignorar esta fase puede llevar a retrasos, sobrecostos y, lo que es más grave, accidentes. A continuación, se detallan las recomendaciones clave para realizar excavaciones, especialmente en proyectos de grandes distancias o volúmenes.

Pasos Clave Antes de Iniciar la Excavación

1. Planifica los Trabajos de Excavación: Antes de mover una sola pala, es vital definir las dimensiones exactas (largo, ancho, profundidad), la ubicación precisa de las zanjas y zapatas, y la secuencia de trabajo. Una buena planificación ahorra tiempo y evita errores costosos.
2. Verifica el Tipo de Suelo: El tipo de suelo es el factor más determinante para la metodología de excavación y la estabilidad de las paredes de la zanja. Se pueden clasificar generalmente en tres tipos:
   • Suelo Tipo A: Suelos firmes y estables, como arcilla o arcilla arenácea. Permiten excavaciones con taludes más verticales.
   • Suelo Tipo B: Suelos moderadamente consolidados, como gravas o conglomerados, que podrían desmoronarse con vibraciones o cambios de humedad. Requieren taludes más suaves.
   • Suelo Tipo C: Suelos no consolidables y los más peligrosos, como arenas sueltas, suelos orgánicos o suelos saturados de agua. Exigen los taludes más tendidos o sistemas de entibación.
3. Identifica y Elimina Peligros: La seguridad debe ser la prioridad número uno.
   • Acumulación de Agua: El agua debilita drásticamente los laterales de la excavación. Se deben realizar inspecciones constantes para detectar humedad o acumulación de agua y, si es necesario, implementar sistemas de bombeo. También es crucial verificar los niveles freáticos, ya que afectan la estabilidad y compactación del suelo.
   • Elementos en la Superficie: Inspecciona el área adyacente en busca de peligros como paredes existentes sin reforzar, árboles inestables o estructuras que puedan colapsar. La zona adyacente a la excavación es susceptible a vibraciones que pueden afectar la estabilidad.
   • Verificación de Excavaciones y Superficies Adyacentes: Presta atención a grietas o tajos en taludes adyacentes, ya que pueden indicar desplazamiento de suelo o la presencia de material inestable.
   • Elementos en Zonas Subterráneas: Antes de excavar, es imprescindible identificar la ubicación de instalaciones subterráneas como cableado de fibra óptica, tuberías de agua o gas, y líneas eléctricas. Una negligencia en este punto puede tener consecuencias catastróficas.
4. Instala Puentes de Cruce: Para asegurar la transitabilidad segura de personas y equipos sobre las excavaciones, se deben instalar puentes o pasarelas robustas. Esto también evita que el personal camine directamente sobre los bordes de la zanja, lo que podría debilitar los taludes.

Ejecución Segura y Eficiente de la Excavación

1. Marca el Recorrido de la Zanja: Utiliza estacas, tiza o marcadores para delinear con precisión el recorrido de la zanja en el terreno. Esto ayuda a mantener una línea recta y evita desviaciones.
2. Utiliza las Herramientas Adecuadas: Asegúrate de que las herramientas estén en buen estado y sean las correctas para cada tarea. Una pala robusta, un pico afilado y una carretilla de calidad facilitarán enormemente el trabajo.
3. Mide la Profundidad y Pendiente de la Zanja: Utiliza un nivel y una cinta métrica constantemente para verificar que la zanja cumpla con las especificaciones de profundidad y pendiente requeridas en los planos.
4. Remueve el Material de Manera Ordenada: A medida que se excava, el material debe ser retirado y acopiado de manera ordenada, a una distancia segura del borde de la zanja para evitar que caiga de nuevo o que su peso comprometa la estabilidad del talud. Esto también facilita el proceso de rellenado posterior.
5. Protege el Área de Trabajo: Delimita claramente el área de trabajo con vallas o cintas de precaución y coloca señales de advertencia. El uso obligatorio de equipo de protección personal (EPP) es innegociable.
6. Aplica Taludes Seguros de Acuerdo al Tipo de Suelo: La inclinación de las paredes de la excavación (taludes) es crítica para prevenir derrumbes. Los ángulos recomendados varían según el tipo de suelo:
   • Rocas estables (granito, andesita, arenisca): Se puede tener un talud de 90° (vertical).
   • Arcillas consolidadas: Se recomienda un talud de 53°.
   • Terrenos de grava, limo, tierra negra de limo, conglomerados: Un ángulo de 45° es apropiado.
   • Terrenos muy inestables (grava, arena, arena arcillosa, gravilla, cascajo, suelo sumergido, suelo con agua filtrando): Requieren ángulos de 30° o menos.

   Para excavaciones mayores a 6 metros de profundidad, es imperativo diseñar un talud adecuado y consultar siempre a un especialista en geotecnia. No subestimes la importancia de un diseño de taludes adecuado para garantizar la estabilidad.

Preguntas Frecuentes (FAQ) sobre la Excavación de Zanjas

¿Cuánto tiempo lleva realizar una excavación de zanjas manual?

El tiempo necesario varía según la longitud, profundidad y el tipo de suelo, así como la experiencia del operario. En promedio, se estima que un equipo puede excavar entre 4 y 6 metros lineales de zanja por día en condiciones normales.

¿Es necesario obtener permisos para realizar una excavación de zanjas manual?

Sí, en la mayoría de los casos, es necesario obtener permisos de las autoridades locales antes de iniciar cualquier excavación, especialmente si se va a trabajar en áreas públicas o cerca de servicios públicos (agua, gas, electricidad, telecomunicaciones). Siempre se recomienda consultar con la municipalidad o entidad reguladora correspondiente.

¿Es posible alquilar las herramientas necesarias para la excavación de zanjas manual?

Absolutamente. En la mayoría de las localidades, existen empresas de alquiler de equipos y herramientas de construcción que ofrecen palas, picos, carretillas, niveles y otros instrumentos necesarios para la excavación manual. Esta es una opción económica si no planeas utilizarlas con frecuencia.

¿Es recomendable contratar a profesionales para realizar la excavación de zanjas manual?

Si tienes poca o ninguna experiencia en trabajos de excavación o si el proyecto es de cierta complejidad, es altamente recomendable contratar a profesionales o empresas especializadas. Ellos cuentan con el conocimiento técnico, la experiencia y las herramientas adecuadas para realizar el trabajo de manera eficiente, segura y conforme a las normativas.

¿Qué medidas de seguridad debo tomar durante la excavación de zanjas manual?

Las medidas de seguridad son vitales: utiliza siempre equipo de protección personal (guantes, gafas de seguridad, casco, calzado de seguridad), delimita el área de trabajo con señalización clara, nunca trabajes solo en zanjas profundas, inspecciona los taludes constantemente, y evita trabajar en condiciones climáticas adversas (lluvia intensa, vientos fuertes) que puedan comprometer la estabilidad del terreno.

¿Cómo se realiza el relleno de una zanja después de la excavación?

Una vez que los cimientos han sido colocados y se ha verificado su correcta posición y nivelación, se procede al relleno de la zanja. Se recomienda utilizar material adecuado, como arena, grava o el mismo suelo excavado si es apto, compactándolo en capas de no más de 20-30 cm para asegurar una base sólida y evitar futuros asentamientos. La compactación se puede realizar manualmente con pisones o con equipos vibratorios pequeños, dependiendo del volumen. Finalmente, se agrega tierra vegetal hasta alcanzar el nivel del terreno circundante.

En conclusión, la excavación de zapatas y zanjas de cimientos es una etapa crítica que exige planificación meticulosa, ejecución cuidadosa y un firme compromiso con la seguridad. Desde la elección del método (manual o mecanizado) hasta el análisis detallado de los costos y la aplicación de taludes seguros según el tipo de suelo, cada decisión impacta directamente en la integridad y durabilidad de la estructura. Al seguir estas directrices y, si es necesario, buscar el asesoramiento de profesionales, se puede asegurar que los cimientos de cualquier proyecto sean verdaderamente sólidos, garantizando la estabilidad de lo que se construya sobre ellos.
