Zapatas Aisladas: Guía Completa de Construcción

En el vasto universo de la construcción, cada estructura, por monumental que sea, se erige sobre una base fundamental: sus cimientos. Entre los diversos tipos de cimentaciones, las zapatas aisladas se destacan como una solución robusta y eficiente, ampliamente utilizada para transmitir las cargas de pilares o columnas directamente al suelo. Este artículo se sumerge en el corazón de su proceso constructivo, desvelando cada etapa, desde la preparación del terreno hasta el curado final del hormigón, y brindando una comprensión profunda de cuándo y por qué elegir este elemento estructural vital.

Las zapatas aisladas son un tipo de cimentación superficial diseñada para soportar la carga concentrada de un único pilar o columna. Su popularidad radica en su relativa simplicidad y eficiencia, pero su éxito depende de una ejecución precisa y una comprensión clara de sus propiedades. Acompáñenos en este recorrido para dominar los detalles de su edificación.

¿Qué son las Zapatas Aisladas y Cuándo Utilizarlas?

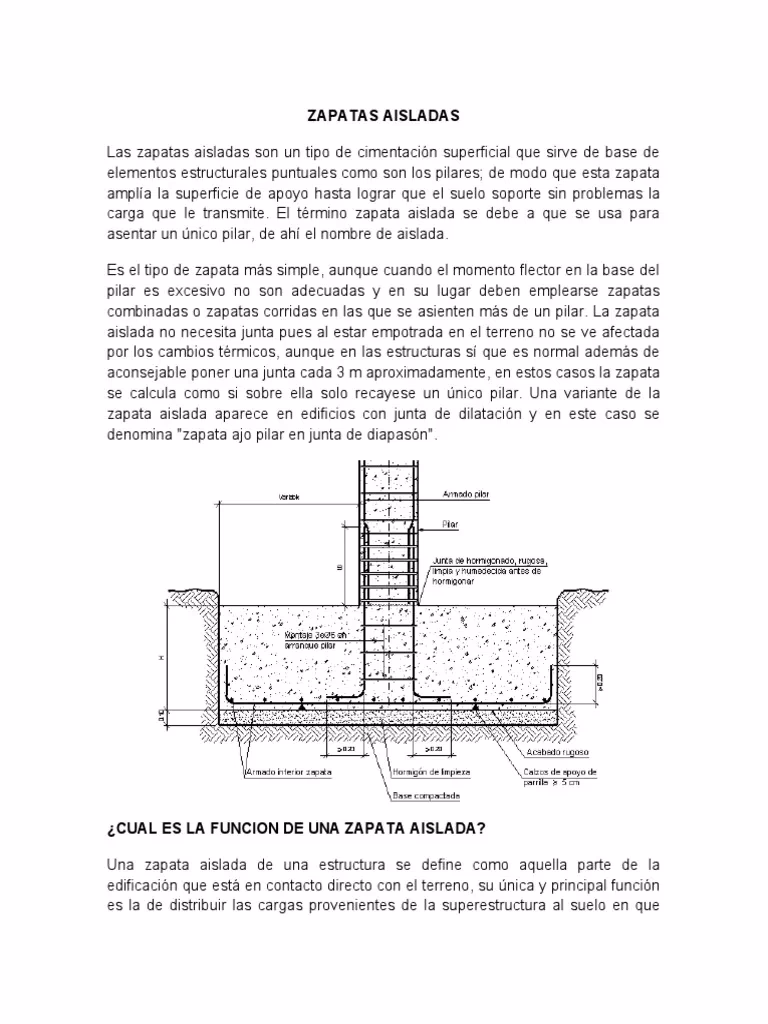

Una zapata aislada es un elemento estructural de hormigón armado o simple que se utiliza para distribuir la carga puntual de un pilar o columna sobre una superficie de suelo más amplia, reduciendo así la presión sobre el terreno y garantizando la estabilidad de la edificación. A diferencia de las zapatas corridas o las losas de cimentación, se ubican bajo cada punto de apoyo individual.

Existen principalmente dos categorías de zapatas aisladas, según el material y el refuerzo:

• Zapatas de Hormigón Liso: Son de mayores dimensiones, ya que su resistencia depende únicamente de la masa de hormigón. Se usan para cargas menores y suelos con muy buena capacidad portante.
• Zapatas de Hormigón Reforzado: Incorporan armaduras de acero que resisten los esfuerzos de tracción y flexión, permitiendo dimensiones más compactas para la misma carga. Son las más comunes.

Además, según su forma en planta, pueden ser:

• Cuadradas: Comunes y eficientes para cargas centradas.
• Rectangulares: Útiles cuando hay restricciones de espacio en una dirección o para pilares de sección rectangular.
• Circulares: Menos frecuentes, pero pueden ofrecer una distribución de tensiones óptima en ciertas condiciones.

Criterios para la Selección de Zapatas Aisladas

La elección de una zapata aislada no es arbitraria; depende de un análisis riguroso del terreno y de las cargas de la estructura. Es fundamental contar con un informe geotécnico que detalle la capacidad de carga del suelo, la presencia de agua y la profundidad ideal para la cimentación. Las zapatas aisladas están indicadas para:

• Suelos con alta capacidad portante a poca profundidad.
• Estructuras con cargas relativamente pequeñas o concentradas, como en construcciones de tipo steel framing o wood framing.
• Cuando se tiene certeza de que no se producirán asentamientos diferenciales significativos en el edificio.

Por otro lado, no son la opción más adecuada para:

• Suelos de baja resistencia o muy compresibles.
• Cargas generalizadas o muy elevadas, donde una losa de cimentación o zapatas corridas serían más eficientes.
• Cuando las zapatas individuales quedarían demasiado cerca unas de otras o se solaparían, en cuyo caso una zapata combinada o un radier podría ser más ventajoso.

El Proceso Constructivo Detallado de las Zapatas Aisladas

La construcción de una zapata aislada, aunque aparentemente sencilla, implica una serie de pasos precisos para asegurar su integridad y durabilidad. A continuación, detallamos cada etapa:

1. Excavación y Preparación del Terreno

El primer paso es la excavación del terreno con las dimensiones exactas (largo, ancho y profundidad) indicadas en los planos estructurales. Una característica notable de las zapatas aisladas es que, en muchos casos, no requieren encofrado, ya que se construyen directamente sobre el suelo excavado, siempre que este sea cohesivo y estable.

Una vez completada la excavación, es crucial nivelar la base. Sobre esta superficie, se vierte una capa de hormigón pobre (también conocido como hormigón de limpieza o solado de limpieza). Esta mezcla, con una dosificación baja de cemento (por ejemplo, 1:8 de cemento a arena), no tiene función estructural, pero es vital para:

• Aislar el fondo de las zapatas, evitando que el suelo absorba el agua del hormigón de la cimentación, lo que afectaría su resistencia.
• Proporcionar una superficie limpia y nivelada para el correcto posicionamiento y montaje de las armaduras.
• Proteger la armadura del contacto directo con el terreno, previniendo la corrosión.

Como alternativa al hormigón pobre, se pueden usar láminas de plástico de alta resistencia o una capa bien compactada de grava humedecida.

2. Doblado y Montaje de Armaduras (Parrillas)

La armadura o parrilla de la zapata es el esqueleto de acero que le confiere resistencia a la tracción y flexión. El doblado y corte de las barras se realiza meticulosamente según las especificaciones de los planos.

• Las barras longitudinales se colocan primero, apoyadas sobre 'galletas' o separadores plásticos de unos 3-5 cm de altura. Estas galletas aseguran que la armadura tenga el recubrimiento de hormigón adecuado, protegiéndola de la corrosión y garantizando su funcionamiento estructural.
• Las barras transversales se fijan sobre las longitudinales, manteniendo la separación indicada.
• Todas las intersecciones de las armaduras deben ser firmemente atadas con alambre (alambrón) para evitar cualquier desplazamiento durante el vertido y vibrado del hormigón. Este paso es crítico para asegurar la posición correcta de los refuerzos.

3. Colocación de Armaduras de Pilares (Arranques)

Las armaduras de los pilares, conocidas como 'arranque', se preparan externamente y luego se bajan y se posicionan cuidadosamente en el centro de la zapata, alineadas con los ejes de la columna futura. Es vital que estas barras queden perfectamente verticales y centradas.

Una práctica recomendada para optimizar costos y asegurar la continuidad estructural es que los arranques de los pilares sobrepasen el primer nivel de la construcción, con una longitud de empalme de al menos 40 veces el diámetro de la barra por encima de la primera losa. Esto elimina la necesidad de empalmes adicionales a nivel de suelo y asegura una transición de carga eficiente.

4. Vaciado del Hormigón

El vertido del hormigón es un momento crucial. Antes de iniciar, se deben marcar las alturas de la zapata y de la matriz del pilar (si aplica) con clavos o alambre en la armadura, para controlar el volumen y evitar un sobrellenado. Los taludes laterales de la cimentación, si no se usó encofrado, se forman mediante un escariado cuidadoso antes del vertido.

El hormigón debe verterse de acuerdo con las especificaciones técnicas de preparación y colocación, asegurando una mezcla homogénea y pastosa. Es fundamental un buen vibrado del hormigón después del vertido para eliminar burbujas de aire y asegurar su compactación y el llenado completo de todos los espacios alrededor de la armadura. Esto mejora significativamente la resistencia y durabilidad.

Después de un tiempo prudencial (aproximadamente 8 horas) tras el vaciado de la base, se procede a la formación de la 'matriz' o 'dado' en la parte superior central de la zapata. Esta es una pequeña elevación de unos 5 cm de altura con las dimensiones exactas del pilar, que se rellena con mortero de cemento (por ejemplo, 1:3 de cemento a arena). Esta matriz asegura el correcto asiento y alineación del pilar.

5. Curado del Hormigón

El curado del hormigón es una etapa tan importante como el vertido mismo, pero a menudo subestimada. Consiste en mantener el hormigón húmedo durante un período determinado para permitir que el proceso de hidratación del cemento se complete adecuadamente, alcanzando así su resistencia diseñada.

Para zapatas, el curado debe realizarse por lo menos durante los primeros 7 días después del vaciado, preferiblemente mediante un vertido permanente de agua o cubriendo la superficie con plásticos o geotextiles húmedos. Un curado insuficiente puede llevar a una pérdida significativa de resistencia y durabilidad del hormigón, comprometiendo la integridad de la cimentación.

Ventajas y Desventajas de las Zapatas Aisladas

Como cualquier solución constructiva, las zapatas aisladas presentan un conjunto de pros y contras que deben considerarse en el diseño de un proyecto:

Cálculo y Diseño de Zapatas Aisladas: El Rol del Ingeniero

El diseño de una zapata aislada es una tarea compleja que recae en el ingeniero estructural. No existe una 'medida estándar', ya que cada zapata se calcula específicamente para las cargas que debe soportar y las características del suelo. Los cálculos implican:

• Determinación de la Geometría: Definición del área y canto (altura) de la zapata, basándose en la carga del pilar y la tensión admisible del suelo.
• Cálculo de Momentos y Cortantes: Verificación de los esfuerzos internos para diseñar la armadura necesaria.
• Dimensionamiento de la Armadura: Cantidad, diámetro y disposición de las barras de acero para resistir las tracciones y flexiones.
• Verificación de Punzonamiento: Asegurar que la zapata no fallará por punzonamiento bajo la carga concentrada del pilar.
• Control de Vuelco y Deslizamiento: Verificar la estabilidad de la zapata frente a fuerzas horizontales.
• Estimación de Materiales: Cálculo preciso de las cantidades de hormigón, acero, arena y cemento necesarias para la obra.

El especialista también considera el margen de seguridad para la construcción, asegurando que la tensión actuante sea siempre inferior a la tensión admisible del terreno.

Preguntas Frecuentes sobre Zapatas Aisladas

¿Es necesario encofrado para zapatas aisladas?

En la mayoría de los casos, no. Las zapatas aisladas se pueden construir directamente sobre el suelo excavado, siempre y cuando el terreno sea estable y cohesivo, formando así el 'encofrado natural'. Sin embargo, si el terreno es muy blando, arenoso o si la cimentación está por debajo del nivel de la calle y requiere formar caras verticales perfectas, se pueden usar tablones de madera (cajones) como encofrado temporal.

¿Qué función tiene el hormigón pobre en la base de la zapata?

El hormigón pobre, o solado de limpieza, cumple varias funciones esenciales aunque no sea estructural. Principalmente, aísla el hormigón de la zapata del suelo, evitando que el terreno absorba el agua de la mezcla fresca y comprometida su resistencia. También proporciona una superficie nivelada y limpia para el correcto montaje de la armadura, y protege el acero de la corrosión por contacto directo con el suelo.

¿Por qué es tan importante el curado del hormigón?

El curado es fundamental para que el hormigón alcance su resistencia y durabilidad óptimas. Durante el curado, el cemento reacciona con el agua (hidratación). Si el hormigón se seca prematuramente, esta reacción se detiene, resultando en una resistencia final menor, mayor porosidad y una mayor propensión a la fisuración. Un curado adecuado asegura que el hormigón desarrolle al menos el 70% de su resistencia característica en los primeros 7 días.

¿Existe una medida estándar para las zapatas aisladas?

No, no hay una medida estándar. Las dimensiones de una zapata aislada son únicas para cada proyecto y dependen de múltiples factores: la carga que debe soportar el pilar, la capacidad portante del suelo, la profundidad a la que se encuentra un estrato resistente, y las condiciones sísmicas de la zona. Todos estos parámetros son determinados por un ingeniero estructural a través de cálculos específicos.

¿Cómo se aísla el fondo de las zapatas para evitar la absorción de agua del hormigón por el suelo?

El aislamiento del fondo se logra mediante la capa de hormigón pobre (solado de limpieza), que crea una barrera entre el hormigón fresco y el terreno. Alternativamente, se pueden utilizar láminas de polietileno (plástico) de alta resistencia o una capa de grava bien compactada y humedecida. Cualquiera de estas soluciones previene que el suelo absorba el agua necesaria para el proceso de curado del hormigón, asegurando que este alcance su resistencia deseada.

Conclusión

La construcción de zapatas aisladas es un arte y una ciencia que combina el conocimiento de la ingeniería estructural con la precisión en la ejecución. Entender cada paso, desde la preparación del terreno y el montaje de las armaduras hasta el vaciado y el vital proceso de curado, es esencial para garantizar la estabilidad y longevidad de cualquier edificación. Al elegir y construir zapatas aisladas con el rigor adecuado, se sientan las bases no solo de una estructura física, sino de la seguridad y confianza que toda obra debe inspirar.
