Juntas de Dilatación Exterior: Guía Esencial

En el vasto universo de la construcción, donde la durabilidad y la integridad estructural son pilares fundamentales, un componente a menudo subestimado juega un papel crucial: las juntas de dilatación. Estas no son meros cortes en el hormigón, sino elementos de diseño vitales que permiten a las estructuras respirar, adaptarse y soportar las fuerzas inherentes a su entorno. Comprender su propósito, los materiales involucrados y, especialmente, cómo se colocan las juntas de dilatación exteriores, es esencial para garantizar la longevidad y seguridad de cualquier edificación.

Las estructuras de hormigón, a pesar de su aparente solidez, están en constante movimiento. Factores como los cambios de temperatura, la retracción por secado del propio hormigón, las cargas estructurales e incluso los asentamientos del terreno provocan expansiones y contracciones. Sin un mecanismo que absorba estos movimientos, el hormigón estaría sujeto a tensiones internas inmensas, lo que invariablemente conduciría a fisuras, grietas y, en el peor de los escenarios, a fallos estructurales. Las juntas de dilatación son, en esencia, 'válvulas de alivio' que gestionan estas tensiones, protegiendo la integridad del hormigón y de la estructura en su conjunto.

La Tecnología Detrás de la Estanqueidad: Bandas de PVC para Juntas

Cuando hablamos de juntas de dilatación exteriores, especialmente en elementos que requieren estanqueidad como muros de contención, losas de cimentación o depósitos, la elección del material es tan crítica como la propia junta. Aquí es donde entran en juego soluciones especializadas como las bandas o cintas de PVC. Marcas como SUIMCO han desarrollado perfiles preformados, flexibles y altamente eficientes, fabricados mediante la extrusión de cloruro de polivinilo (PVC), un material termoplástico conocido por su durabilidad y resistencia.

Estas bandas de PVC están diseñadas específicamente para funcionar como juntas de estanqueidad en juntas de dilatación y/o de trabajo en estructuras de hormigón. Su flexibilidad les permite adaptarse a los movimientos de expansión y contracción del hormigón, mientras que su composición de PVC garantiza una excelente resistencia a agentes químicos, la abrasión y el envejecimiento, factores críticos en entornos exteriores expuestos.

Existen diversas secciones y dimensiones de estas bandas de PVC, cada una diseñada para un tipo específico de junta y requisito de estanqueidad. Desde perfiles con bulbos centrales para juntas de dilatación con gran movimiento, hasta perfiles planos para juntas de construcción, la variedad asegura que haya una solución adecuada para cada necesidad en el proyecto.

Colocación Estratégica: ¿Cómo se Instalan las Juntas de Dilatación Exteriores?

La eficacia de una junta de dilatación no reside únicamente en la calidad del material, sino fundamentalmente en su correcta instalación. En el caso de las bandas o cintas de PVC, el proceso de colocación es meticuloso y se realiza en una fase temprana de la construcción, antes del vertido del hormigón.

1. Preparación del Encofrado: Las bandas de PVC se sitúan cuidadosamente entre los encofrados. Es vital que estén perfectamente alineadas y fijadas para evitar desplazamientos durante el vertido. Se suelen utilizar grapas, alambres o sistemas de sujeción específicos que garantizan que la banda permanezca en su posición deseada.
2. Posicionamiento Preciso: La banda debe quedar centrada en el espesor del elemento de hormigón. Esto asegura que la banda se embeba de manera uniforme en ambos lados de la junta, creando una barrera estanca efectiva. Un posicionamiento incorrecto podría comprometer la función de estanqueidad.
3. Embebido en el Hormigón: Una vez que la banda está en su lugar, se procede al vertido del hormigón. La clave es que la cinta quede completamente embebida en el hormigón, sin bolsas de aire ni vacíos a su alrededor. El vibrado del hormigón debe realizarse con cuidado para consolidar el material alrededor de la banda sin dañarla ni desplazarla.
4. Activación de la Función: La función de la banda de PVC como junta de estanqueidad no se activa inmediatamente. Su rol comienza una vez que el hormigón ha endurecido y ha adquirido su resistencia final. Es en este momento cuando la banda está lista para absorber los movimientos del hormigón, manteniendo la estanqueidad de la junta.

Es crucial que la continuidad de la banda de PVC se mantenga a lo largo de toda la longitud de la junta. En las esquinas o intersecciones, las bandas deben ser soldadas térmicamente con equipos específicos, creando una unión homogénea y totalmente estanca. Esto evita puntos débiles por donde el agua u otros fluidos podrían filtrarse.

Dimensionando la Resistencia: Distancia de las Juntas Verticales

Más allá de la colocación, la planificación de la ubicación y el espaciado de las juntas es un aspecto crítico del diseño estructural. No todas las juntas son iguales, y su distancia varía según su función y el tipo de elemento de hormigón. En el contexto de muros, se distinguen principalmente dos tipos de juntas verticales: las de contracción y las de dilatación.

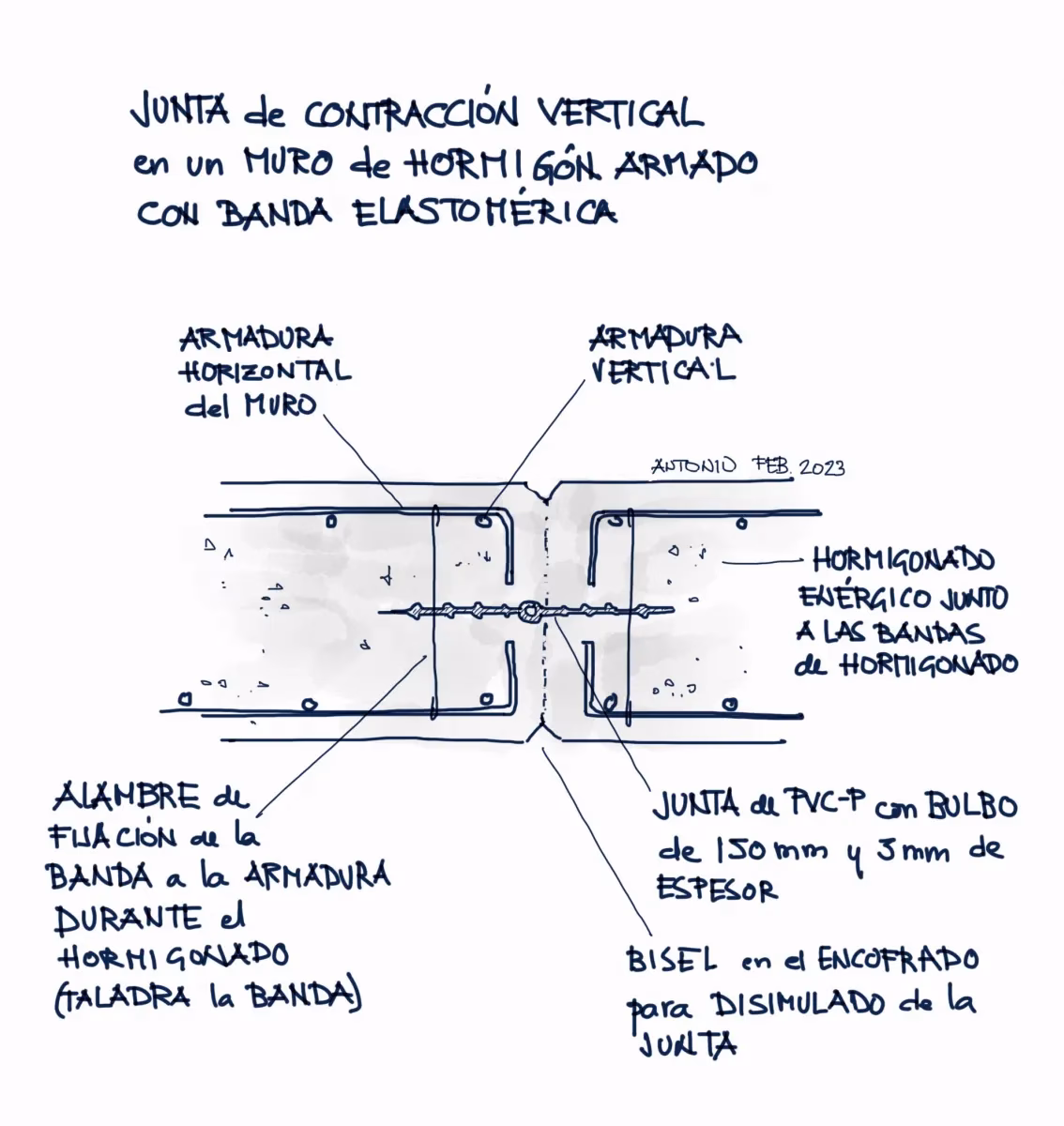

Juntas Verticales de Contracción

Las juntas de contracción (también conocidas como juntas de retracción o control) están diseñadas para controlar las grietas que aparecen debido a la retracción por secado del hormigón. El hormigón, al fraguar y secarse, pierde agua y tiende a encogerse. Si este encogimiento no se controla, se producen fisuras aleatorias y antiestéticas. Las juntas de contracción crean planos de debilidad predeterminados donde el hormigón puede agrietarse de forma controlada y lineal, generalmente invisibles o cubiertas.

Para los muros de hormigón armado, las juntas verticales de contracción suelen disponerse a una distancia entre 9 y 12 metros. Esta distancia puede variar ligeramente en función del tipo de hormigón, el clima, la cantidad de armadura y las condiciones de curado. En algunos casos, estas juntas de contracción pueden coincidir con las juntas verticales de construcción, que son las interrupciones planificadas en el vertido de hormigón cuando una sección se ha completado.

Juntas Verticales de Dilatación

Las juntas de dilatación, por otro lado, están diseñadas para absorber los movimientos de expansión y contracción de volúmenes significativos de hormigón debido a los cambios de temperatura. Permiten que las secciones de la estructura se muevan independientemente, evitando que se generen tensiones compresivas o de tracción excesivas que podrían provocar fallos.

Estas juntas se sitúan a distancias considerablemente mayores que las de contracción, generalmente entre 20 y 30 metros. La separación exacta dependerá de factores como la amplitud térmica esperada en la ubicación de la estructura, las dimensiones del elemento, la exposición solar y la existencia de elementos restrictivos que impidan el movimiento del hormigón. A diferencia de las juntas de contracción, que a menudo son cortes parciales, las juntas de dilatación suelen ser pasantes a través de todo el espesor del elemento, y es aquí donde las bandas de PVC son fundamentales para mantener la estanqueidad.

Preguntas Frecuentes sobre Juntas de Dilatación Exteriores

¿Por qué son tan importantes las juntas de dilatación en exteriores?

Las estructuras exteriores están directamente expuestas a las variaciones climáticas, especialmente a los ciclos de calentamiento y enfriamiento. Estos cambios provocan la expansión y contracción del hormigón, que si no se gestiona con juntas adecuadas, conduce a fisuras, fallos estructurales y pérdida de estanqueidad.

¿Qué diferencia hay entre una junta de dilatación y una junta de contracción?

Una junta de dilatación absorbe grandes movimientos de expansión y contracción térmica, siendo generalmente pasante y a mayores distancias. Una junta de contracción controla las grietas por retracción del hormigón al secarse, siendo a menudo un corte parcial y a distancias más cortas.

¿Puedo usar cualquier tipo de banda para juntas en exteriores?

No. Para exteriores y aplicaciones donde la estanqueidad es crítica, se recomiendan bandas de PVC de alta calidad, diseñadas para resistir la intemperie, los UV y los agentes químicos presentes en el suelo o el agua. Es importante elegir la sección adecuada para el tipo de junta y el movimiento esperado.

¿Qué sucede si las juntas de dilatación no se colocan correctamente?

Una instalación deficiente puede llevar a la pérdida de estanqueidad, permitiendo la filtración de agua que puede dañar la armadura (corrosión), provocar eflorescencias, o incluso comprometer la estabilidad del terreno subyacente. También puede resultar en grietas no controladas en el hormigón.

¿Es necesario soldar las bandas de PVC en las uniones?

Sí, es absolutamente necesario. Para garantizar una estanqueidad completa, las uniones de las bandas de PVC (en esquinas, cruces o para alargar tramos) deben realizarse mediante soldadura térmica. Una unión soldada correctamente crea una continuidad monolítica en la barrera estanca, evitando cualquier punto débil.

Conclusión

Las juntas de dilatación exteriores, y en particular la correcta selección e instalación de las bandas de PVC que las hacen estancas, son componentes fundamentales en la ingeniería y construcción de estructuras de hormigón duraderas y seguras. No son un gasto adicional, sino una inversión esencial que protege la integridad del proyecto a largo plazo, mitigando los efectos de los movimientos naturales del hormigón y del entorno. La atención al detalle en su diseño, espaciado y, sobre todo, en su colocación, es lo que distingue una obra de calidad y resistencia perdurable en el tiempo. Ignorar su importancia es abrir la puerta a problemas estructurales y patologías que comprometerán la vida útil y la seguridad de la edificación.
