Anclaje de Refuerzos: Clave en Cimentaciones

En el ámbito de la ingeniería estructural, la correcta interacción entre el hormigón y el acero de refuerzo es fundamental para la seguridad y durabilidad de cualquier construcción. Dentro de este complejo sistema, la longitud de desarrollo del refuerzo emerge como un parámetro crítico, especialmente en los elementos de cimentación como las zapatas. No es simplemente una medida; es la garantía de que las barras de acero puedan transferir eficazmente las tensiones y fuerzas a la masa de hormigón que las rodea, asegurando así la integridad estructural bajo diversas condiciones de carga. Una longitud de desarrollo inadecuada puede llevar a fallos catastróficos, mientras que un diseño preciso garantiza que la cimentación cumpla su función de anclaje de manera robusta y confiable.

La Importancia de la Longitud de Desarrollo en Cimentaciones

La longitud de desarrollo es el tramo mínimo de una barra de refuerzo que debe estar embebido en el hormigón para transferir de forma segura las fuerzas de tensión o compresión desde la barra al hormigón circundante. Es el anclaje que previene el deslizamiento de la barra y asegura que actúe como una unidad integral con el hormigón. Sin una longitud de desarrollo adecuada, el refuerzo no podría alcanzar su resistencia de diseño, comprometiendo la capacidad portante de la estructura.

Este concepto es vital en el diseño de zapatas, donde el refuerzo debe anclarse firmemente para resistir los momentos flectores y las fuerzas cortantes transferidas desde las columnas. La normativa canadiense, específicamente la Sección 12.2 y 12.3 de CSA A23.3-14, proporciona los requisitos y metodologías detalladas para calcular esta longitud, asegurando un anclaje apropiado y, por ende, la integridad estructural, la seguridad y la capacidad de servicio de la edificación.

Factores que Influyen en la Longitud de Desarrollo

La determinación de la longitud de desarrollo no es una tarea sencilla, ya que depende de múltiples variables que interactúan entre sí. Entender estos factores es clave para un diseño preciso:

• Tamaño de la Barra (d_b): Generalmente, a mayor diámetro de la barra, mayor es la superficie de contacto para la adherencia, pero también mayores son las fuerzas a anclar, lo que usualmente requiere una mayor longitud de desarrollo.
• Resistencia del Concreto (F'_c): Un concreto de mayor resistencia proporciona una mejor adherencia con el acero, lo que puede resultar en longitudes de desarrollo más cortas.
• Resistencia a la Fluencia del Acero (F_y): Cuanto mayor sea la resistencia del acero, mayores serán las tensiones que necesita transferir, lo que implica una mayor longitud de desarrollo.
• Condiciones de Adherencia: Factores como el recubrimiento epoxi de las barras (que reduce la adherencia) o la posición de la barra (superior vs. inferior) afectan directamente la calidad de la unión entre el acero y el hormigón.
• Recubrimiento y Espaciado: Un recubrimiento adecuado y un espaciado suficiente entre barras son esenciales para evitar fallos por hendimiento del hormigón alrededor del refuerzo.
• Confinamiento: La presencia de refuerzo transversal (estribos) o la presión de confinamiento del hormigón puede mejorar la adherencia y reducir la longitud de desarrollo requerida.
• Tipo de Carga (Tensión o Compresión): Las barras sometidas a tensión suelen requerir longitudes de desarrollo mayores que las barras en compresión, debido a la naturaleza diferente de los mecanismos de falla de la adherencia.

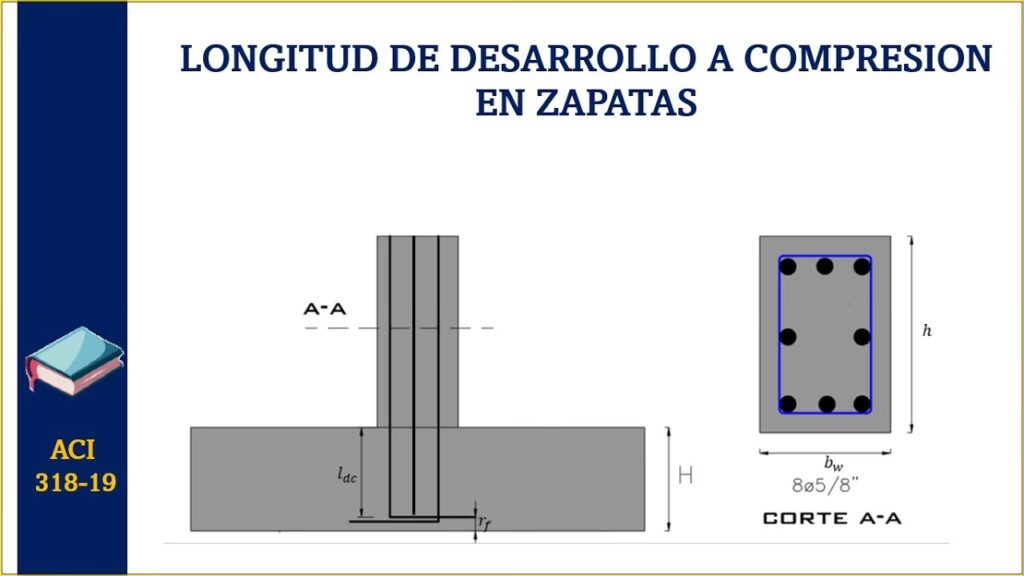

Longitud de Desarrollo para Barras de Pasador (Dowel Bars)

Las barras de pasador, también conocidas como "dowel bars", son elementos cruciales en las zapatas, ya que establecen una conexión robusta entre la zapata y las columnas. Su función principal es transferir tensiones de manera efectiva, manteniendo la integridad estructural del conjunto columna-zapata. Típicamente, los pedestales de columnas están sujetos predominantemente a cargas de compresión, y la longitud de desarrollo requerida se calcula siguiendo las disposiciones de la Sección 12.3 de la normativa CSA A23.3-14.

Cálculo de la Longitud Básica de Desarrollo en Compresión (ldb)

Para barras de pasador bajo compresión, la longitud básica de desarrollo se determina utilizando la siguiente fórmula:

ldb = Máx[ 0.24 × db × (Fy / √F'c), 0.044 × db × Fy, 200mm ]

Donde:

• Fy: Resistencia a la fluencia del acero de la barra (MPa)
• F'c: Resistencia a la compresión del concreto (MPa)
• db: Diámetro de la barra de pasador (mm)

Es importante señalar que, aunque las barras de pasador suelen estar en compresión, en ciertas combinaciones de carga, la columna podría experimentar fuerzas de tracción. En tales casos, la normativa CSA A23.3-14, Sección 12.5, especifica un cálculo diferente para la longitud de desarrollo requerida para la tracción.

Verificación de la Profundidad Disponible (L)

Una vez calculada la longitud de desarrollo requerida, es imperativo verificar que la profundidad disponible en la zapata sea suficiente para alojar esta longitud. La profundidad disponible se calcula considerando el espesor total de la zapata y el recubrimiento del refuerzo.

L = t – (recubrimiento + db,x + db,z)

Donde:

• t: Espesor total de la zapata (mm)
• recubrimiento: Recubrimiento de concreto inferior (mm)
• db,x, db,z: Diámetro de la barra de refuerzo de la zapata en las direcciones X y Z (mm)

La profundidad disponible (L) debe ser mayor o igual a la longitud de desarrollo requerida (l_db) para asegurar un anclaje adecuado y una transferencia de carga segura. Los programas de diseño modernos, como el módulo de diseño de cimentaciones SkyCiv, realizan esta verificación automáticamente, comparando la profundidad disponible con la longitud de desarrollo calculada para determinar la relación de utilidad.

Longitud de Desarrollo para Refuerzos de Base (Armadura de Zapata)

El refuerzo principal de la zapata es el encargado de resistir los momentos flectores y las fuerzas cortantes que se desarrollan debido a las cargas de la columna y la presión del suelo. Calcular su longitud de desarrollo es crucial, ya que influye directamente en las dimensiones finales de la zapata y asegura que el refuerzo esté anclado adecuadamente contra las fuerzas de tensión. Las Secciones 12.2 y 12.5 de la CSA A23.3-14 proporcionan la guía necesaria para estas determinaciones.

Para Barras Rectas (Sección 12.2.3)

La longitud de desarrollo para barras rectas en tensión se calcula con fórmulas que consideran la resistencia de los materiales y factores de modificación. Existen dos ecuaciones principales para esto, dependiendo de la configuración específica del refuerzo y las condiciones de adherencia:

ld = Máx[ 0.45 × K1 × K2 × K3 × K4 × (Fy / √F'c) × db, 300mm ]

O bien:

ld = Máx[ 0.6 × K1 × K2 × K3 × K4 × (Fy / √F'c) × db, 300mm ]

Donde K1, K2, K3 y K4 son factores de modificación aplicables que se detallan en la Sección 12.2.4 de la normativa. Estos factores ajustan la longitud de desarrollo básica en función de la posición del refuerzo, el recubrimiento, el espaciado entre barras, el tipo de recubrimiento (p. ej., epoxi) y la presencia de armadura transversal, entre otros.

Para Barras Enganchadas Estándar (Sección 12.5)

En muchas ocasiones, especialmente cuando el espacio para el anclaje es limitado, se utilizan barras con ganchos estándar (90° o 180°) para proporcionar un anclaje más eficiente en una menor longitud recta. La longitud de desarrollo para barras enganchadas se calcula de la siguiente manera:

Cálculo de la longitud básica de desarrollo del gancho (l_bh):

lbh = (100 × db) / √F'c

Y la longitud de desarrollo final del gancho (l_dh) se determina como:

ldh = Máx[ lbh, 8 × db, 150 mm ]

Similar a las barras rectas, la longitud básica de desarrollo del gancho (l_bh) se multiplica por factores de modificación aplicables, según la Sección 12.5.3 de la normativa. Estos factores consideran aspectos como el recubrimiento lateral, el recubrimiento superior, la resistencia a la tracción del refuerzo y la presencia de confinamiento.

Verificación de la Longitud de Desarrollo Disponible

Una vez calculada la longitud de desarrollo requerida (ya sea para barras de pasador, barras rectas o enganchadas), el siguiente paso crítico es comparar esta longitud con la longitud de anclaje realmente disponible dentro de la zapata. Esta verificación es esencial para garantizar que la zapata tenga las dimensiones adecuadas para proporcionar el anclaje necesario.

lproporcionada ≥ ld,requerida

Esta relación debe cumplirse para cada extremo de los refuerzos longitudinales y transversales en las capas superior e inferior de la zapata. Si la longitud proporcionada es menor que la requerida, significa que el refuerzo podría deslizarse o fallar en su función de anclaje, lo que requeriría un ajuste en las dimensiones de la zapata o en el tipo de refuerzo utilizado.

Verificación del Espesor de la Zapata (t)

Además de la longitud de desarrollo, el espesor de la zapata es un parámetro de diseño fundamental. Debe ser suficiente no solo para resistir las fuerzas de corte y flexión, sino también para acomodar adecuadamente el refuerzo y sus longitudes de desarrollo, manteniendo los recubrimientos de concreto mínimos exigidos por el código. La verificación se realiza para asegurar que la barra, una vez instalada y con su recubrimiento, no sobresalga del espesor total de la zapata.

(h + recubrimiento) ≤ t

Donde h representa la altura de la barra o del gancho si aplica. Un diseño de software avanzado como el módulo de diseño de cimentaciones SkyCiv realiza esta verificación, alertando al usuario si el espesor es insuficiente o si las barras sobresaldrían, lo que indica la necesidad de ajustar el espesor de la zapata para cumplir con los requisitos de diseño y construcción.

Conclusión

La determinación de la longitud de desarrollo requerida para los refuerzos de base es un pilar en el diseño de cimentaciones de hormigón armado. Más allá de un simple cálculo, es un proceso que asegura que la transferencia de tensiones entre el acero y el hormigón sea efectiva, garantizando la seguridad, durabilidad y funcionalidad de la estructura a lo largo de su vida útil. Adherirse estrictamente a códigos como CSA A23.3-14 y considerar todos los factores influyentes, desde el tamaño de la barra hasta las condiciones de adherencia y el tipo de carga, es indispensable. La implementación de herramientas de diseño avanzadas facilita este proceso, permitiendo a los ingenieros optimizar sus diseños y construir cimentaciones robustas que soportarán el paso del tiempo y las cargas a las que serán sometidas.

Resumen Comparativo de Fórmulas Clave

Preguntas Frecuentes (FAQ)

¿Por qué es tan importante la longitud de desarrollo en el diseño de cimentaciones?

Es crucial porque asegura que las barras de refuerzo puedan transferir eficazmente las fuerzas de tensión y compresión al hormigón circundante. Sin una longitud de desarrollo adecuada, el refuerzo podría deslizarse o fallar en su anclaje, comprometiendo la capacidad de carga y la estabilidad de la estructura.

¿Qué sucede si la longitud de desarrollo es insuficiente?

Si la longitud de desarrollo es insuficiente, la barra de refuerzo no podrá alcanzar su resistencia de diseño antes de que falle la adherencia con el hormigón. Esto podría resultar en fallas prematuras de la estructura, como el agrietamiento excesivo, la deformación o incluso el colapso, especialmente bajo cargas críticas.

¿Cuáles son los principales códigos o normativas que regulan la longitud de desarrollo?

Las normativas varían según la región. En Canadá, la norma principal es la CSA A23.3-14. En Estados Unidos, el ACI 318 es el código de referencia. Ambos códigos proporcionan metodologías detalladas y factores de modificación para el cálculo de la longitud de desarrollo.

¿Qué diferencia hay entre el cálculo de la longitud de desarrollo para barras rectas y barras enganchadas?

Las barras rectas requieren una longitud de embebido lineal para desarrollar su resistencia. Las barras enganchadas, por otro lado, utilizan un gancho en su extremo para proporcionar un anclaje mecánico adicional, lo que a menudo permite una longitud de desarrollo recta más corta, especialmente útil en elementos con espacio limitado.

¿Cómo afecta el recubrimiento de las barras a la longitud de desarrollo?

El recubrimiento de concreto sobre las barras es vital. Un recubrimiento insuficiente puede llevar a fallas por hendimiento del hormigón, reduciendo la efectividad de la adherencia. Los códigos de diseño especifican recubrimientos mínimos para asegurar un comportamiento adecuado de la adherencia y la protección del acero contra la corrosión.

¿Las cargas de compresión y tensión requieren diferentes cálculos para la longitud de desarrollo?

Sí, generalmente sí. Las barras en tensión tienden a requerir longitudes de desarrollo mayores que las barras en compresión. Esto se debe a que el mecanismo de adherencia bajo tensión es más propenso a fallas por desprendimiento o hendimiento, mientras que en compresión, el hormigón circundante ayuda a confinar la barra.
