Modelado Avanzado para el Dimensionamiento de Zapatas Combinadas

25/12/2024

Valoración: 4.25 (16057 votos)

Las cimentaciones son el alma de cualquier estructura, el punto donde la edificación se conecta con la tierra que la sostiene. Dentro de las diversas tipologías, las zapatas juegan un papel fundamental, transfiriendo las cargas de las columnas al suelo de manera segura y eficiente. Sin embargo, el diseño de estas estructuras no es una tarea trivial, especialmente cuando nos enfrentamos a escenarios complejos como las zapatas combinadas, donde múltiples columnas comparten una misma base. La precisión en el dimensionamiento es crucial para evitar fallas, asentamientos excesivos y garantizar la estabilidad a largo plazo.

¿Cuál es el modelo para el dimensionamiento de las zapatas?

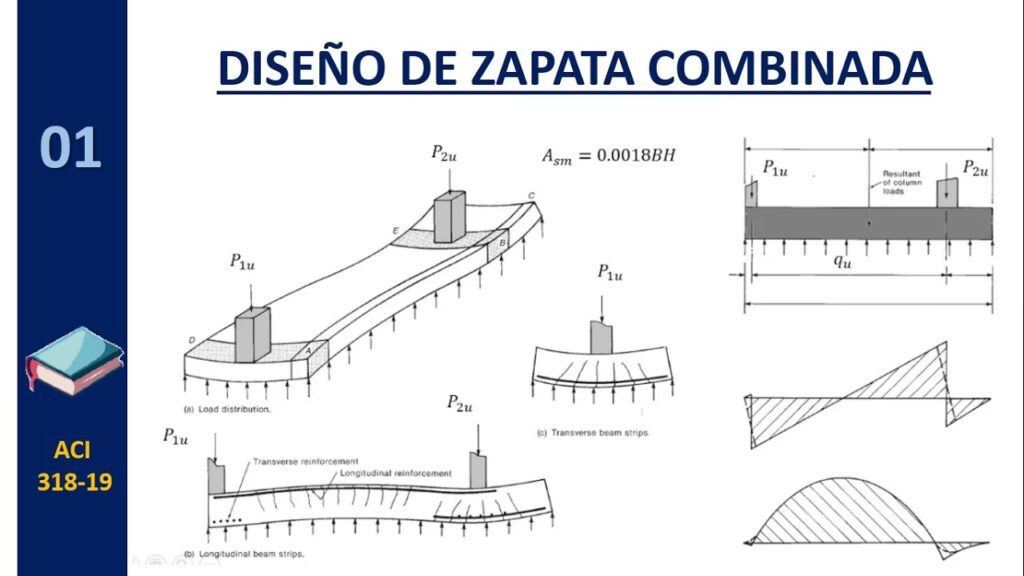

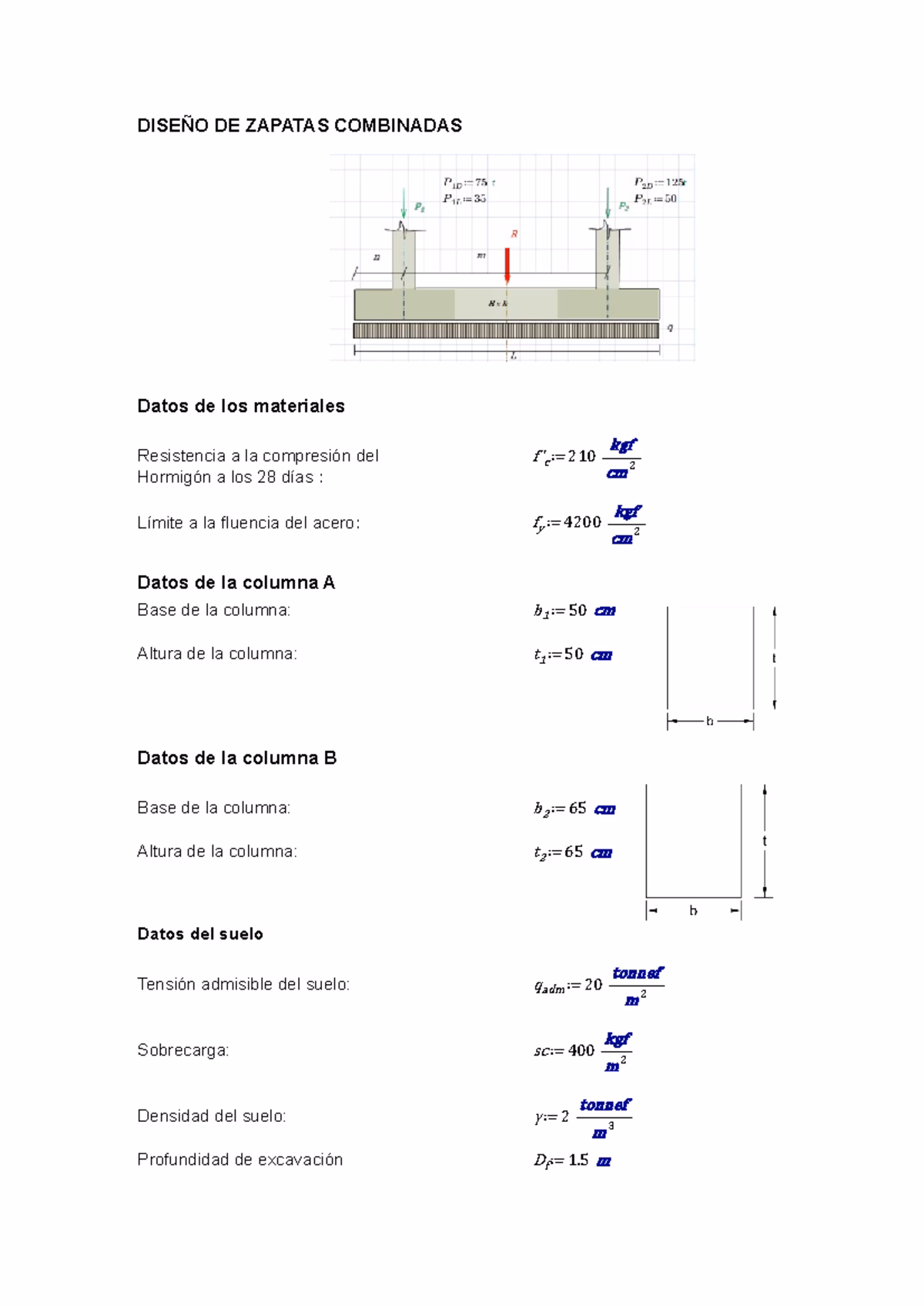

Modelo para el dimensionamiento de las zapatas En la Figura 2 se muestra una zapata combinada rectangular de lindero con dos lados opuestos restringidos soportando dos columnas rectangulares de diferentes dimensiones, cada columna sujeta a una carga axial y momento en dos direcciones (flexión bidireccional).

Tradicionalmente, el diseño de zapatas se ha basado en modelos simplificados que, aunque útiles, a menudo no capturan la complejidad total de la interacción suelo-estructura, especialmente bajo condiciones de carga y geometría más desafiantes. Es aquí donde surge la necesidad de enfoques más avanzados, capaces de modelar la distribución de presiones de forma más realista y determinar los momentos internos con una exactitud superior. Este artículo explora un modelo innovador enfocado en el diseño de zapatas combinadas rectangulares de lindero, una configuración particularmente exigente debido a sus restricciones espaciales y la presencia de momentos en dos direcciones.

Índice de Contenido

El Desafío del Diseño de Zapatas Combinadas de Lindero

Las zapatas combinadas se utilizan comúnmente cuando dos o más columnas están tan cerca que sus zapatas individuales se solaparían, o cuando una columna está cerca de un lindero y no se puede extender la zapata más allá de la propiedad. El modelo que nos ocupa se centra específicamente en zapatas combinadas rectangulares de lindero con dos lados opuestos restringidos, sometidas a una carga axial y, lo que es crucial, a un momento en dos direcciones (flexión bidireccional) en cada columna. Esta condición de carga bidireccional es la que introduce una complejidad adicional significativa, ya que la presión sobre el suelo no es uniforme ni simétrica, sino que varía linealmente a lo largo de toda la superficie de contacto, presentando valores diferentes en cada una de las cuatro esquinas.

Comprender y predecir esta distribución de presión es el primer paso fundamental para un diseño seguro. Una presión mal calculada puede llevar a zonas de sobrecarga en el suelo, resultando en asentamientos diferenciales o incluso en fallas estructurales. El modelo propuesto busca capturar esta realidad compleja, permitiendo a los ingenieros diseñar con mayor confianza y optimizar el uso de materiales.

La Interacción Suelo-Estructura y la Distribución de Presiones

La interacción entre la zapata y el suelo es un fenómeno complejo. El suelo responde a la carga de la zapata con una presión que debe ser analizada minuciosamente. En el contexto de este modelo avanzado, la presión del terreno se describe mediante ecuaciones específicas tanto en la dirección transversal como en la longitudinal. Estas ecuaciones consideran la carga axial (P) y los momentos (M) aplicados por cada columna, así como las dimensiones de la zapata y de las columnas. La clave está en que la presión no se asume constante, sino que se modela como una función que varía linealmente, reflejando el impacto de la flexión bidireccional.

Para cada columna, se establecen expresiones que permiten calcular la presión en cualquier punto de la superficie de contacto. Esto es vital, ya que una distribución de presión no uniforme significa que las fuerzas internas (cortantes y momentos) en la zapata también variarán de forma compleja. La capacidad de predecir estas variaciones con precisión es lo que distingue a los modelos avanzados y contribuye a un diseño más robusto.

Determinación de Momentos Críticos: Un Enfoque Detallado

Una vez que se ha establecido la distribución de presiones sobre la superficie de contacto entre la zapata y el suelo, el siguiente paso crítico en el diseño estructural es determinar los momentos flectores máximos. Estos momentos son esenciales para calcular el refuerzo de acero necesario dentro de la zapata para resistir las fuerzas de flexión. El modelo propone varias secciones críticas donde se deben evaluar estos momentos, debido a la complejidad de las cargas y la geometría.

Las secciones críticas son puntos o líneas específicas en la zapata donde es probable que se desarrollen los momentos máximos. Para cada una de estas secciones, el proceso implica varios pasos:

  1. Cálculo de la Fuerza Resultante (FR): Se determina la fuerza total generada por la presión del suelo sobre el área de la zapata relevante para esa sección crítica. Esto se logra integrando la función de presión sobre el área correspondiente.
  2. Determinación del Centro de Gravedad (xc o yc): Se localiza el punto de aplicación de esta fuerza resultante. Este centro de gravedad es crucial para calcular el brazo de palanca que genera el momento.
  3. Cálculo del Momento: Una vez que se tiene la fuerza resultante y su punto de aplicación, el momento se calcula multiplicando la fuerza por la distancia desde el centro de gravedad hasta la sección crítica.

El modelo detalla el cálculo de momentos alrededor de varios ejes clave:

Momento en el Eje “a-a” y “b-b”

Estos ejes suelen estar ubicados en los bordes de la zapata o en la cara de las columnas. Para el eje “a-a”, la fuerza resultante se calcula a partir del volumen de presión de la zona formada por el eje y el extremo libre de la zapata, cerca de la columna 1. De manera similar, para el eje “b-b”, el cálculo se realiza para la zona correspondiente a la columna 2. La complejidad radica en la variación lineal de la presión, lo que requiere integrales para obtener la fuerza resultante y su centro de gravedad, y finalmente el momento.

¿Dónde se coloca el acero en una zapata?
En el caso en particular de zapatas, las solicitaciones requieren que el acero vaya en la cara inferior y por tanto, el acero por retracción y fraguado convenientemente podrá ir también en esta cara. Se supone que si el concreto está comprimido en la cara superior de la zapata, esta no necesitará acero por retracción.

Momento en el Eje “c-c” y “e-e”

Estos ejes se encuentran en la dirección longitudinal de la zapata. El eje “c-c” se ubica cerca de un extremo de la zapata, y la fuerza resultante se obtiene del volumen de presión del área formada por este eje y las esquinas adyacentes. El eje “e-e” se encuentra en el otro extremo de la zapata. Al igual que en los casos anteriores, el cálculo del momento implica la determinación de la fuerza resultante y su centro de gravedad, pero en la dirección longitudinal, considerando la variación de la presión en esa dirección.

Momento en el Eje “d-d”: El Momento Máximo entre Columnas

Una de las secciones más importantes es el eje “d-d”, donde se espera que se ubique el momento máximo a lo largo de la zapata entre las dos columnas. La particularidad de este cálculo es que se busca la posición (ym) donde la fuerza cortante es cero, ya que en ese punto el momento flector alcanza su valor máximo. Para ello, se deriva una expresión para la fuerza cortante y se iguala a cero para despejar ym. Una vez localizada esta posición crítica, se procede a calcular la fuerza resultante de presión en esa sección y su centro de gravedad para finalmente determinar el momento máximo. Este es un paso fundamental para el diseño del refuerzo principal de la zapata.

Ecuación de Momentos entre las Dos Columnas

Más allá de los puntos críticos específicos, el modelo también propone una ecuación general para el momento a lo largo de la distancia entre las dos columnas. Esta ecuación se deriva a partir de la relación fundamental entre el momento y la fuerza cortante (la derivada del momento es la fuerza cortante). Al integrar la ecuación de la fuerza cortante, se obtiene una expresión para el momento en cualquier punto de la zapata entre las columnas. Se requiere una constante de integración, que se determina utilizando las condiciones de contorno, como el valor del momento en una sección crítica previamente calculada. Esta ecuación continua permite una comprensión más completa del comportamiento flector de la zapata.

Importancia y Beneficios del Nuevo Modelo

La adopción de un modelo tan detallado para el diseño de zapatas combinadas ofrece múltiples ventajas. En primer lugar, mejora significativamente la precisión de los cálculos. Al considerar la variación lineal de la presión del suelo bajo flexión bidireccional y al determinar los momentos en múltiples secciones críticas, los ingenieros pueden obtener una imagen mucho más real del estado de esfuerzos en la zapata. Esto conduce a un diseño más seguro, minimizando el riesgo de fallas estructurales debido a una subestimación de las fuerzas.

En segundo lugar, un modelo preciso puede llevar a una optimización del diseño. Al evitar las simplificaciones excesivas de los modelos tradicionales, que a menudo resultan en diseños conservadores con un uso excesivo de material, este enfoque avanzado permite ajustar el refuerzo de acero y las dimensiones de la zapata de manera más eficiente. Esto se traduce en ahorros significativos en costos de construcción sin comprometer la seguridad.

Además, este tipo de modelos son indispensables para estructuras sometidas a cargas complejas o en condiciones de suelo desafiantes. Por ejemplo, en el caso de proyectos de gran envergadura como un colegio de dos pisos con pórticos y muros de concreto armado en una ciudad sísmica como Lima, Perú, donde las zapatas combinadas pueden ser una solución común, la aplicación de un modelo robusto asegura que la cimentación pueda soportar no solo las cargas gravitacionales, sino también los momentos inducidos por fuerzas laterales como el viento o sismos. La capacidad de analizar la flexión bidireccional en tales contextos es particularmente valiosa.

Clasificación General de las Zapatas

Aunque el modelo se enfoca en un tipo específico de zapata, es útil entender la clasificación general para contextualizar su importancia:

  • Zapatas Aisladas: Son las más comunes, soportan una sola columna. Su diseño es relativamente sencillo en comparación con otros tipos.
  • Zapatas Combinadas: Soportan dos o más columnas, como las estudiadas en este modelo. Son necesarias cuando las columnas están muy cerca o cuando se requiere una cimentación compartida para distribuir mejor las cargas.
  • Zapatas Corridas: Se extienden bajo una línea de columnas o un muro de carga. Son ideales para suelos con baja capacidad portante o para cimentar muros.
  • Zapatas Conectadas: Son zapatas aisladas unidas por una viga de cimentación para ayudar a resistir momentos y reducir asentamientos diferenciales.
  • Losas de Cimentación (Radieres): Cuando la capacidad portante del suelo es muy baja o las cargas son muy elevadas, se utiliza una losa continua que cubre toda el área de la estructura, distribuyendo la carga sobre una superficie muy grande.

El modelo presentado eleva la complejidad y el nivel de detalle en el diseño de las zapatas combinadas, que ya de por sí son más complejas que las aisladas.

¿Cuáles son los problemas de la Zapata?
Otro de los problemas es el de las presiones que se generan en el suelo debido a las cargas transmitidas por la zapata. En la figura 2 se observa un bulbo de presiones que se presenta en un medio elástico bajo una carga lineal.

Factores Clave en el Diseño de Cimentaciones

Más allá de las ecuaciones de momento y presión, el diseño de cualquier cimentación, incluyendo las zapatas combinadas, debe considerar una serie de factores interrelacionados:

  • Tipo de Suelo y Capacidad Portante: La naturaleza del suelo (arcilla, arena, grava) y su capacidad para soportar cargas sin fallar es el factor más crítico. Esto se determina mediante estudios geotécnicos.
  • Asentamientos: Es fundamental predecir y limitar los asentamientos totales y diferenciales para evitar daños a la estructura. El modelo de presión lineal contribuye a una mejor estimación de los asentamientos.
  • Corte por Punzonamiento: Es un tipo de falla donde la columna intenta "punzonar" a través de la zapata. Se debe verificar la resistencia de la zapata al corte en las proximidades de las columnas.
  • Materiales: La resistencia del concreto y el acero de refuerzo son parámetros clave en el diseño de la sección de la zapata y la cantidad de armadura.
  • Nivel Freático: La presencia de agua subterránea puede afectar la capacidad portante del suelo y requerir consideraciones adicionales como la impermeabilización o el drenaje.
  • Cargas Aplicadas: No solo las cargas axiales y momentos, sino también las cargas sísmicas, de viento y otras fuerzas laterales deben ser tenidas en cuenta en el análisis.

Preguntas Frecuentes (FAQ)

¿Por qué es crucial el diseño de zapatas?

El diseño de zapatas es crucial porque son la interfaz entre la estructura y el suelo. Un diseño deficiente puede llevar a asentamientos excesivos, fisuras en la estructura, o incluso al colapso, comprometiendo la seguridad y la funcionalidad del edificio.

¿Qué son las zapatas combinadas?

Las zapatas combinadas son un tipo de cimentación superficial que soporta dos o más columnas sobre una única base. Se utilizan cuando las columnas están muy próximas entre sí, cuando una columna está en un lindero y no se puede centrar la zapata, o para distribuir cargas de manera más eficiente.

¿Cuándo se utiliza un modelo de flexión bidireccional en zapatas?

Un modelo de flexión bidireccional es necesario cuando las columnas transmiten momentos significativos en ambas direcciones (X e Y) a la zapata. Esto es común en estructuras sometidas a cargas laterales (viento, sismo) o cuando las columnas están desalineadas con el centro de la zapata, generando excentricidades en ambas direcciones.

¿Este modelo es aplicable a todas las zapatas?

No, el modelo detallado aquí se enfoca específicamente en zapatas combinadas rectangulares de lindero con dos lados opuestos restringidos, sometidas a carga axial y flexión bidireccional en cada columna. Si bien los principios generales de cálculo de presiones y momentos son aplicables a otras zapatas, las ecuaciones específicas y las secciones críticas varían según la geometría y las condiciones de carga.

¿Qué factores influyen en la presión del terreno bajo una zapata?

La presión del terreno bajo una zapata está influenciada por la magnitud de las cargas axiales y los momentos aplicados por las columnas, las dimensiones y rigidez de la zapata, y la rigidez y capacidad portante del suelo. Los modelos avanzados como el discutido aquí permiten capturar la distribución no uniforme de esta presión.

En resumen, el diseño de zapatas, y en particular de las zapatas combinadas bajo condiciones de carga complejas, es una rama fundamental de la ingeniería estructural. Modelos avanzados que consideran la distribución lineal de presiones y la determinación precisa de momentos críticos son herramientas indispensables para garantizar la seguridad, la durabilidad y la eficiencia económica de nuestras edificaciones. La inversión en un análisis detallado de la cimentación es siempre una inversión en la integridad de toda la estructura.
