Zapatas y Vigas: Clave en la Estructura Segura

En el vasto universo de la construcción, algunos elementos se erigen como los verdaderos pilares de la seguridad y la durabilidad. Entre ellos, las zapatas y las vigas ocupan un lugar preponderante. Aunque a menudo ocultos a la vista, su correcta concepción y ejecución son sinónimo de una estructura resiliente. Comprender su distribución, los cálculos que la sustentan y las “enfermedades” que pueden afectarlas, conocidas como patologías del concreto, es fundamental para todo Maestro y Contratista. Incluso el daño más insignificante, que podría parecer normal, a menudo es un indicio temprano de un problema subyacente que, de no atenderse, podría comprometer la integridad de toda la edificación.

El concreto, siendo uno de los materiales más utilizados por sus robustas características estructurales, no es invulnerable. Las patologías pueden minar su resistencia y vida útil, haciendo imperativo conocer sus causas, mecanismos, detección, tratamiento y, lo más importante, su prevención. Este artículo profundiza en la vital importancia de una adecuada distribución de zapatas y vigas, y cómo las patologías del concreto se relacionan directamente con la salud estructural de cualquier proyecto.

La Distribución de Zapatas y Vigas: Un Pilar de la Ingeniería

La distribución de zapatas, vigas y columnas no es un asunto menor; es la base sobre la cual se asienta la estabilidad y seguridad de cualquier edificación. Se refiere al posicionamiento estratégico, el dimensionamiento preciso y el diseño de estos elementos estructurales fundamentales, los cuales deben ser el resultado de un cálculo especializado. Este cálculo se realiza en estricta conformidad con normativas técnicas específicas, como la NSR-2010, que rige los requisitos de diseño y construcción sismorresistente en Colombia y sirve de referencia para buenas prácticas en la región.

Las zapatas, como elementos de cimentación, son responsables de transmitir las cargas de la estructura al terreno de manera segura, distribuyendo el peso para evitar asentamientos diferenciales o fallas en el suelo. Su distribución debe considerar la capacidad portante del suelo, las cargas de la edificación y la interacción entre las diferentes zapatas. Por su parte, las vigas son elementos horizontales que soportan cargas de losas y muros, transmitiéndolas a las columnas. Su correcto diseño y distribución garantizan que estas cargas se transfieran eficientemente, evitando deflexiones excesivas, fisuras o colapsos.

Una distribución inadecuada o un cálculo deficiente pueden tener consecuencias catastróficas. Por ejemplo, una cimentación no programada para soportar el peso de una edificación de varios pisos puede llevar a fallas estructurales notorias y poner en riesgo la vida de sus habitantes. De ahí la trascendencia de una planificación meticulosa y la aplicación de las mejores prácticas de ingeniería desde las etapas iniciales del proyecto.

Patologías del Concreto: Las Enfermedades Silenciosas de la Construcción

Cuando la distribución de elementos estructurales como zapatas y vigas no se realiza con la debida precisión o cuando la ejecución del concreto no cumple con los estándares de calidad, surgen las patologías. La patología del concreto se define como el estudio de los procesos y características de los defectos o daños que puede sufrir este material, abarcando sus causas, consecuencias y las soluciones para remediarlos.

Mecanismos de Daño en el Concreto

Antes de abordar los tipos de lesiones, es crucial entender los mecanismos de daño que las generan. Estos se clasifican en:

• Acciones Físicas: Se relacionan con cambios volumétricos del concreto debido a variaciones de humedad, temperatura o masa. Ejemplos incluyen el humedecimiento y secado, viento, hielo, frío, calor o fuego.
• Acciones Mecánicas: Son causadas por deformaciones, sobrecargas, impactos, movimientos y vibraciones excesivas, abrasión, erosión o cavitación. Una viga sometida a una sobrecarga no prevista en su diseño, por ejemplo, puede desarrollar fisuras por este mecanismo.
• Acciones Químicas: Implican el ataque de sustancias como ácidos, lixiviados, aguas blandas, carbonatación, formación de sales expansivas (ataque de sulfatos), reacción álcali-agregado y la corrosión del acero de refuerzo. La carbonatación, por ejemplo, reduce el pH del concreto, despasivando el acero y dejándolo vulnerable a la corrosión.
• Acciones Biológicas: Resultan de la biorreceptividad de las superficies de concreto, que crean condiciones para la colonización y desarrollo de microorganismos de origen animal o vegetal, como algas, musgos, líquenes, moho, hongos o bacterias.

Causas de las Patologías

Las causas de las patologías son diversas y, a menudo, no obedecen a una única razón, sino a una combinación de factores. Las acciones mencionadas anteriormente son las principales, pero también se suman:

• Manejo Inadecuado de Materiales:
  • Acero: Un almacenamiento incorrecto que permite la oxidación del acero antes de su uso es una causa frecuente. Si el acero oxidado no se trata, la corrosión se propaga, siendo irreversible una vez que avanza significativamente. La corrosión del acero dentro de una viga o zapata puede generar expansiones que fisuran el concreto circundante.
  • Agregados: El almacenamiento inadecuado de agregados, expuestos a humedad excesiva, basura o excrementos, deteriora sus condiciones y reduce la resistencia del concreto final. La granulometría, dosificación y calidad/cantidad del agua también son críticas; un exceso de agua, por ejemplo, genera un material fluido de baja resistencia.
• Problemas de Suelo: En suelos blandos, la falta de un estudio geotécnico adecuado puede llevar a asentamientos diferenciales, provocando fisuras o grietas en muros, pisos y losas, y afectando directamente la estabilidad de las zapatas.
• Falta de Planeación y Diseño: Construir sin una planificación adecuada, especialmente en estructuras de varios pisos cuya cimentación no fue diseñada para soportar el peso, lleva a fallas estructurales notorias. Esto subraya la importancia de un cálculo estructural riguroso para elementos como zapatas, vigas y columnas.
• Errores Constructivos: La adición excesiva de agua al concreto en la obra, altas temperaturas del concreto en estado fresco, insuficiente o nulo curado, vibrado inadecuado o tiempos de mezcla incorrectos, son factores que contribuyen a la aparición de fisuras tempranas y una menor durabilidad.
• Reacciones Químicas Específicas: Además de las generales, destacan la carbonatación (reacción del CO2 ambiental con el Hidróxido de Calcio del Concreto, reduciendo el pH y despasivando el acero) y la Reacción Álcali Sílice (ASR) (reacción entre álcalis del cemento y sílice de los agregados, formando un gel expansivo que agrieta el concreto desde el interior).

Detección de Patologías

Los problemas patológicos suelen manifestarse a través de síntomas externos visibles, aunque para un diagnóstico preciso se requieren estudios más profundos. Estos métodos incluyen:

Es fundamental actuar con prontitud, ya que las patologías son evolutivas y tienden a agravarse con el tiempo. Por ejemplo, una fisura pequeña en una viga de concreto puede dar origen a la corrosión del acero de refuerzo, lo que a su vez genera deflexiones excesivas en la viga y losas, y consecuentemente, fisuras en muros y deformaciones en pisos.

Tratamiento de Patologías

El tratamiento de una patología se basa en un diagnóstico adecuado y depende de la causa, el avance del daño y las futuras condiciones de exposición de la estructura. Las alternativas de intervención van desde la preservación y restauración hasta la reparación, rehabilitación o reforzamiento. En casos extremos, cuando el diagnóstico es pesimista y el daño irreversible, la única solución viable puede ser la demolición.

Los tratamientos específicos incluyen inyecciones, lechadas, recubrimientos, aplicación de sellos para daños leves, o reconstrucciones parciales en zonas afectadas. Para situaciones más complejas, se pueden requerir reforzamientos o la construcción de nuevos elementos estructurales, siempre con cálculos y diseños apropiados. Es crucial, antes de cualquier intervención, identificar y eliminar la causa raíz del daño para evitar su recurrencia.

Prevención: La Mejor Medicina para la Estructura

La mejor estrategia contra las patologías del concreto es la prevención. Esto implica un conocimiento profundo del material y la implementación de buenas prácticas en todas las fases del proyecto. Los principales cuidados se resumen en:

• Adecuado Diseño y Planeación: Un buen diseño estructural, que incluya el correcto cálculo de la distribución de zapatas, vigas y columnas según normativas como la NSR-2010, es el primer paso para una estructura segura y durable.
• Selección y Cuidado de Materiales: Utilizar materiales que cumplan las especificaciones técnicas y garantizar su almacenamiento y manejo adecuados (ej. proteger el acero de la oxidación, almacenar agregados correctamente).
• Procesos Óptimos de Dosificación, Mezclado y Colocación: Dosificar bien los materiales, respetar los tiempos de mezcla, vibrar correctamente el concreto y cargarlo en etapas para evitar segregación.
• Curado y Protección: Un excelente curado del concreto (entre 7 y 14 días como mínimo) es fundamental para evitar fisuras tempranas y asegurar su resistencia. Proteger el concreto tanto en estado fresco como endurecido es vital.
• Uso de Aditivos y Adiciones: Incorporar aditivos y adiciones cementantes suplementarias puede aumentar la durabilidad y resistencia del concreto, haciéndolo menos permeable y más resistente a los agentes dañinos.
• Mantenimientos Periódicos: Realizar inspecciones y mantenimientos regulares para prolongar la vida útil de la construcción y detectar tempranamente cualquier anomalía.

Al aplicar estas medidas, se obtiene un concreto con la menor porosidad o baja permeabilidad posible. Esos poros o pequeñas fisuras son, en esencia, caminos por donde ingresan los agentes dañinos que atacan y debilitan la estructura, incluyendo elementos cruciales como zapatas y vigas.

Recomendaciones Clave al Detectar una Patología

Si, a pesar de las medidas preventivas, se presenta alguna patología en la edificación, la recomendación principal es atenderla prontamente. Los problemas patológicos son evolutivos y tienden a agravarse con el tiempo, arrastrando otros problemas asociados. Lo ideal es:

• Consultar con un Experto: Ante la aparición de cualquier daño, lo más prudente es consultar con un Ingeniero Especialista en Tecnología del Concreto o un Ingeniero Estructural. Este profesional podrá realizar un estudio patológico, determinar las causas, las consecuencias y proponer las soluciones adecuadas.
• No Posponer: Ignorar una fisura o un descascaramiento puede llevar a problemas mayores y mucho más costosos en el futuro, como la necesidad de un refuerzo estructural completo.
• Seguimiento: Mantener un seguimiento constante del comportamiento de los materiales y las estructuras, ya que las patologías pueden afectar no solo la parte estructural, sino también muros, pisos, acabados e instalaciones.

El Papel de la Planilla de Metrados en la Estructura

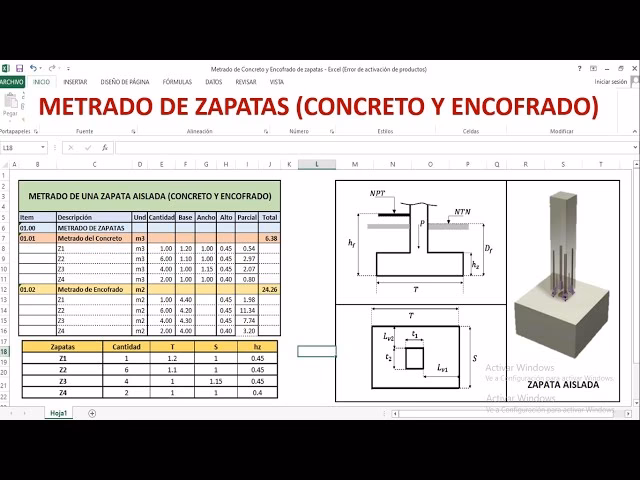

La correcta distribución y ejecución de zapatas y vigas, así como de otros elementos estructurales, se apoya en una herramienta fundamental: la planilla de metrados. Una planilla de metrados es un documento detallado que contiene los cálculos de las cantidades de obra de cada partida, permitiendo llevar un orden riguroso en la planificación y ejecución.

Para la especialidad de estructuras, que incluye zapatas, vigas y columnas, la planilla de metrados abarca:

• Movimiento de Tierras: Cálculos para excavaciones necesarias para las zapatas y cimentaciones.
• Obras de Concreto Simple: Elementos que no llevan refuerzo de acero.
• Obras de Concreto Armado: Aquí se detallan los metrados para:
  • Zapatas: Concreto, acero, encofrado.
  • Losa de Cimentación: Concreto, acero, encofrado.
  • Viga de Cimentación: Concreto, acero, encofrado.
  • Columnas: Concreto, acero, encofrado.
  • Vigas (superiores): Concreto, acero, encofrado.
  • Otros elementos estructurales como placas, losas aligeradas, escaleras, etc.

Adicionalmente, una planilla de metrados puede incluir cuadros de traslapes, consideraciones de metrados específicas para diversos elementos, ratios, tablas de acero con fórmulas y tablas de conversiones. Es una herramienta indispensable que asegura que la cantidad correcta de materiales sea utilizada, minimizando errores y contribuyendo a la durabilidad y seguridad de la estructura.

Preguntas Frecuentes

¿Por qué es tan importante la distribución de zapatas y vigas?

La distribución de zapatas y vigas es crucial porque son los elementos estructurales primarios que garantizan la estabilidad y la transmisión segura de cargas de una edificación al suelo. Una distribución y diseño adecuados, basados en cálculos de ingeniería, previenen asentamientos diferenciales, deflexiones excesivas y fallas estructurales, asegurando la seguridad y durabilidad de la obra.

¿Qué es una patología del concreto?

Una patología del concreto es cualquier daño o anomalía que sufre este material, ya sea en sus primeras etapas o durante su vida útil. Son las 'enfermedades' del concreto que afectan su estructura y durabilidad, y pueden ser causadas por factores físicos, mecánicos, químicos o biológicos, a menudo relacionados con errores en el diseño o la ejecución.

¿Cómo puedo prevenir la aparición de patologías en mis obras?

La prevención es clave. Se logra con un diseño y planificación adecuados, el uso de materiales de calidad, la aplicación de buenas prácticas constructivas (como un correcto vibrado y curado del concreto), el uso de aditivos que mejoren la durabilidad, y la realización de mantenimientos periódicos. Un conocimiento profundo de los materiales y procesos es la mejor defensa.

¿Qué debo hacer si detecto una fisura en una viga o zapata?

Si detecta una fisura o cualquier otro signo de patología, es fundamental no ignorarlo. Consulte de inmediato a un Ingeniero Estructural o un especialista en tecnología del concreto. Los problemas patológicos son evolutivos y tienden a agravarse, por lo que una intervención temprana, basada en un diagnóstico profesional, puede prevenir daños mayores y más costosos.

Conclusión

La correcta distribución y el diseño meticuloso de zapatas y vigas no son meros detalles técnicos, sino la esencia de una construcción segura y perdurable. Invertir en una planificación adecuada, utilizar materiales de calidad y aplicar las mejores prácticas constructivas son acciones que garantizan la durabilidad de cualquier edificación y minimizan la aparición de patologías del concreto. La capacitación constante de los involucrados en los procesos constructivos es indispensable, pues fomenta una mayor conciencia sobre los materiales y sus fenómenos, contribuyendo a la calidad, seguridad de la obra y a una mejor convivencia con la comunidad y el medio ambiente. Una obra que deba ser reparada, rehabilitada o, en el peor de los casos, demolida, no solo genera altos costos, sino que también afecta la comunidad y requiere el uso adicional de recursos no renovables. Por ello, la atención a cada detalle en la concepción y ejecución de zapatas y vigas es, sin duda, la cimentación de un futuro construido con solidez.
